Giải pháp hệ thống tiếp địa–Nền tảng an toàn cho chống sét và điện công nghiệp

Hệ thống tiếp địa không chỉ là một phần trong giải pháp chống sét, mà còn là yếu tố cốt lõi đảm bảo an toàn điện cho toàn bộ công trình. Một hệ thống chống sét dù hiện đại đến đâu cũng sẽ vô tác dụng nếu tiếp địa không đạt chuẩn.

Giải pháp hệ thống tiếp địa – Nền tảng an toàn cho chống sét và điện công nghiệp

Vai trò của hệ thống tiếp địa

Tiếp địa là hệ thống truyền dòng điện sét, rò rỉ hoặc ngắn mạch xuống đất, giúp:

• Bảo vệ thiết bị điện – điện tử (hệ thống chống sét lan truyền cho thiết bị tín hiệu)
• Đảm bảo an toàn cho con người và tài sản (hệ thống chống sét trực tiếp)
• Ổn định điện áp hệ thống điện (hệ thống chống sét lan truyền)
• Giảm nhiễu và tăng tuổi thọ thiết bị (tiếp đất an toàn điện)

-. Tham khảo mục: Thiết bị chống sét tín hiệu

Hệ thống tiếp địa là trung tâm kết nối giữa:

• Chống sét trực tiếp ( kim thu sét )
• Chống sét lan truyền (SPD)
• Hệ thống điện , tín hiệu, truyền thông nội bộ

→ Tham khảo mục: Kim thu sét hiện đại (ESE)

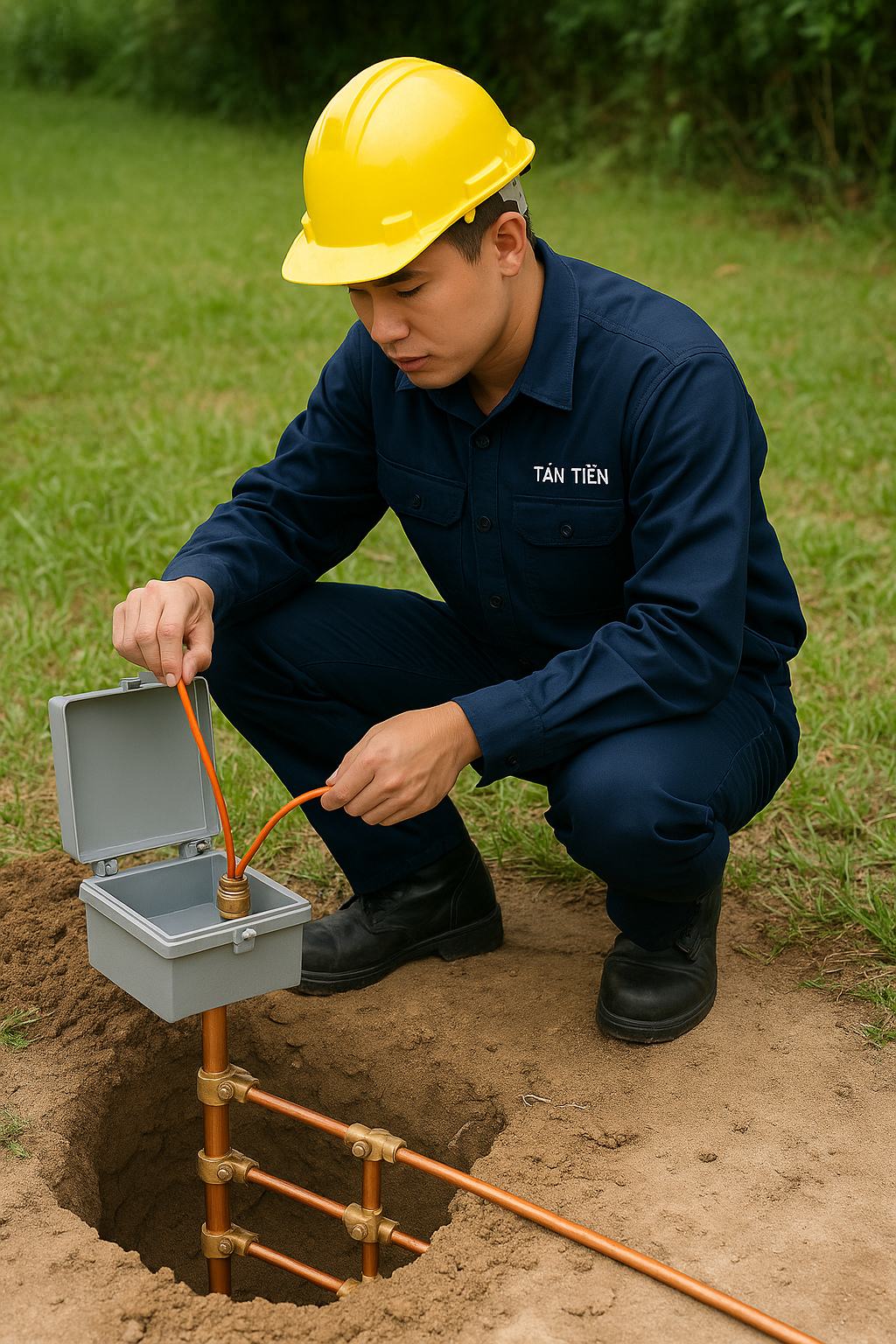

Cấu trúc hệ thống tiếp địa chuyên nghiệp

1. Cọc tiếp địa :
   • Cọc thép mạ đồng, cọc đồng đặc, cọc đồng ống hoặc cọc thép mạ kẽm nhúng nóng
   • Đóng sâu từ 2.4 – 3m (tùy địa chất)

1. Dây tiếp địa:

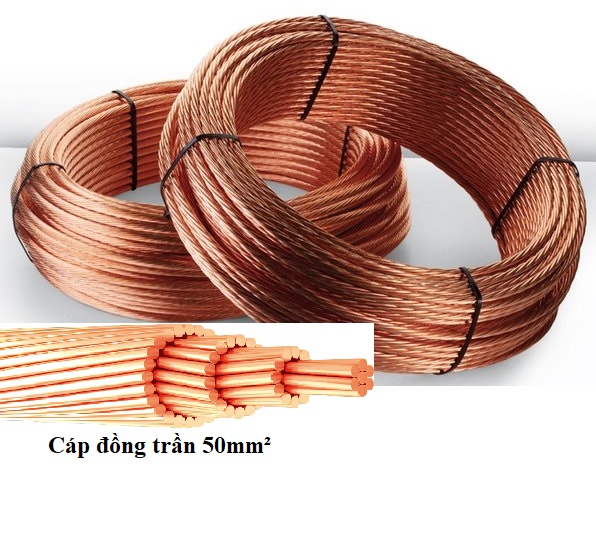

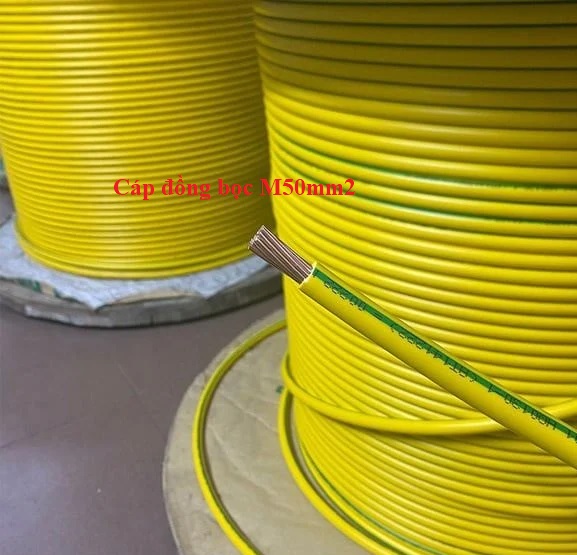

   • Đồng trần, đồng bện, hoặc thép mạ đồng
   • Kết nối hàn hóa nhiệt hoặc kẹp đạt chuẩn cơ khí

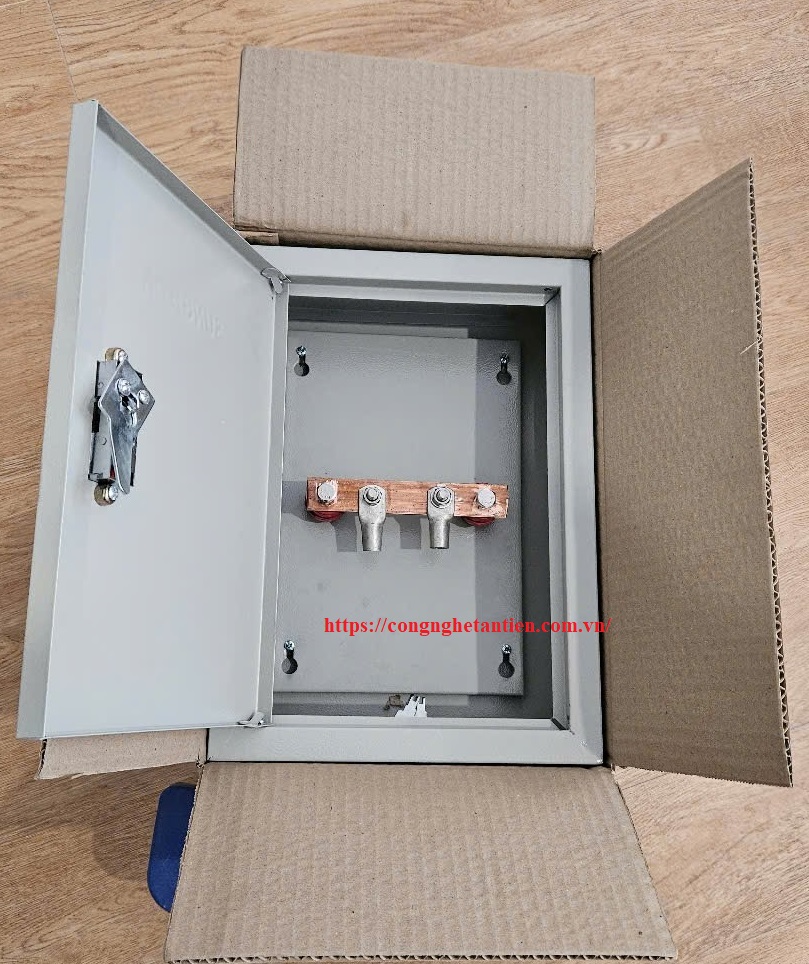

1. Hố kiểm tra điện trở đất :
   • Giúp đo kiểm điện trở định kỳ
   • Bố trí tại các vị trí kỹ thuật theo sơ đồ tiếp địa
   • Với hệ thống chống sét lan truyền có thể từ bãi tiếp địa chạy thẳng vào bảng đồng tiếp địa

1. Hóa chất giảm điện trở (nếu cần) trong hệ thống tiếp địa:
   • Dùng cho vùng đất đá, khô cằn, điện trở cao
   • Phổ biến: Bột GEM kết hợp với than hoạt tính

→ Tham khảo bài: Cung cấp thiết bị chống sét

Tiêu chuẩn áp dụng điện trở tiếp địa   (hệ thống tiếp địa) cụ thể:

→ Với điện trở ≤ 4Ω: Áp dụng hệ thống chống sét lan truyền, hệ thống tiếp đất an toàn điện
→ Với điện trở ≤ 1Ω: Áp dụng hệ thống tín hiệu, mạng, camera, thiết bị nhạy cảm (đặc biệt là hệ thống tiếp địa cho phòng server_máy chủ)
→ Với điện trở ≤ 10Ω: Áp dụng cho hệ thống chống sét trực tiếp thông thường hoặc công trình nhỏ (nếu không có yêu cầu khắt khe)

Càng nhiều thiết bị nhạy cảm, yêu cầu điện trở càng thấp và cần đo kiểm định định kỳ.

Các phương pháp giảm điện trở đất

• Tăng số lượng cọc tiếp địa

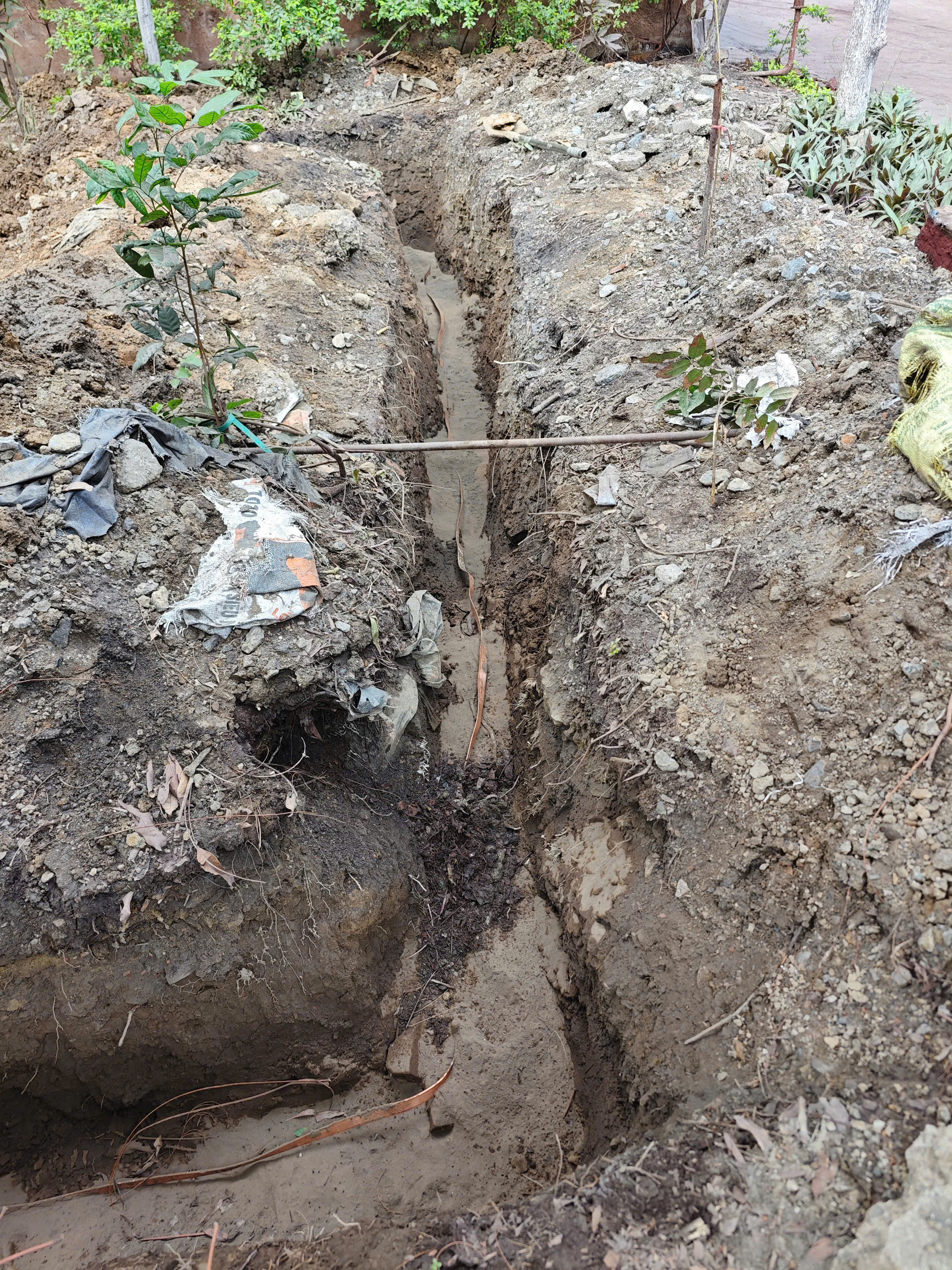

• Đào rãnh – mở rộng bề mặt tản dòng
• Sử dụng hóa chất giảm điện trở  GEM hoặc than hoạt tính

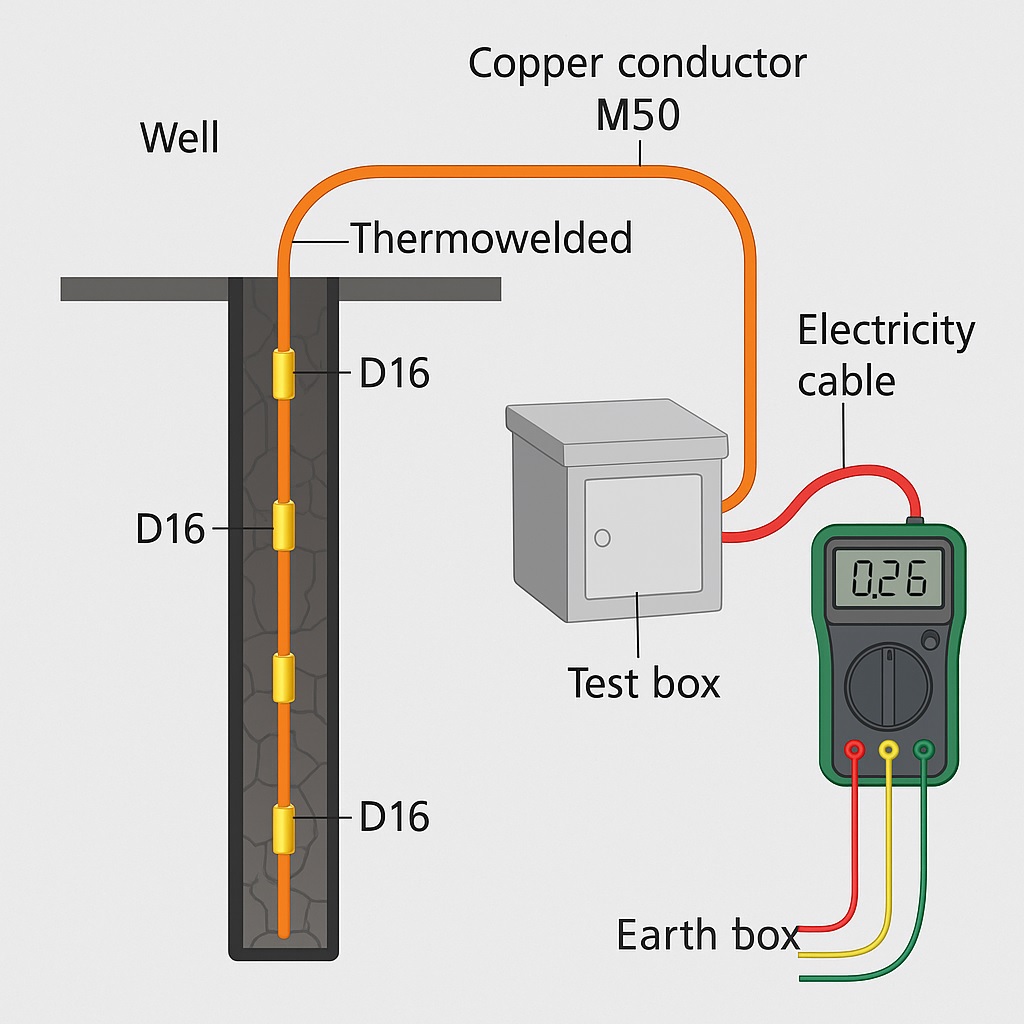

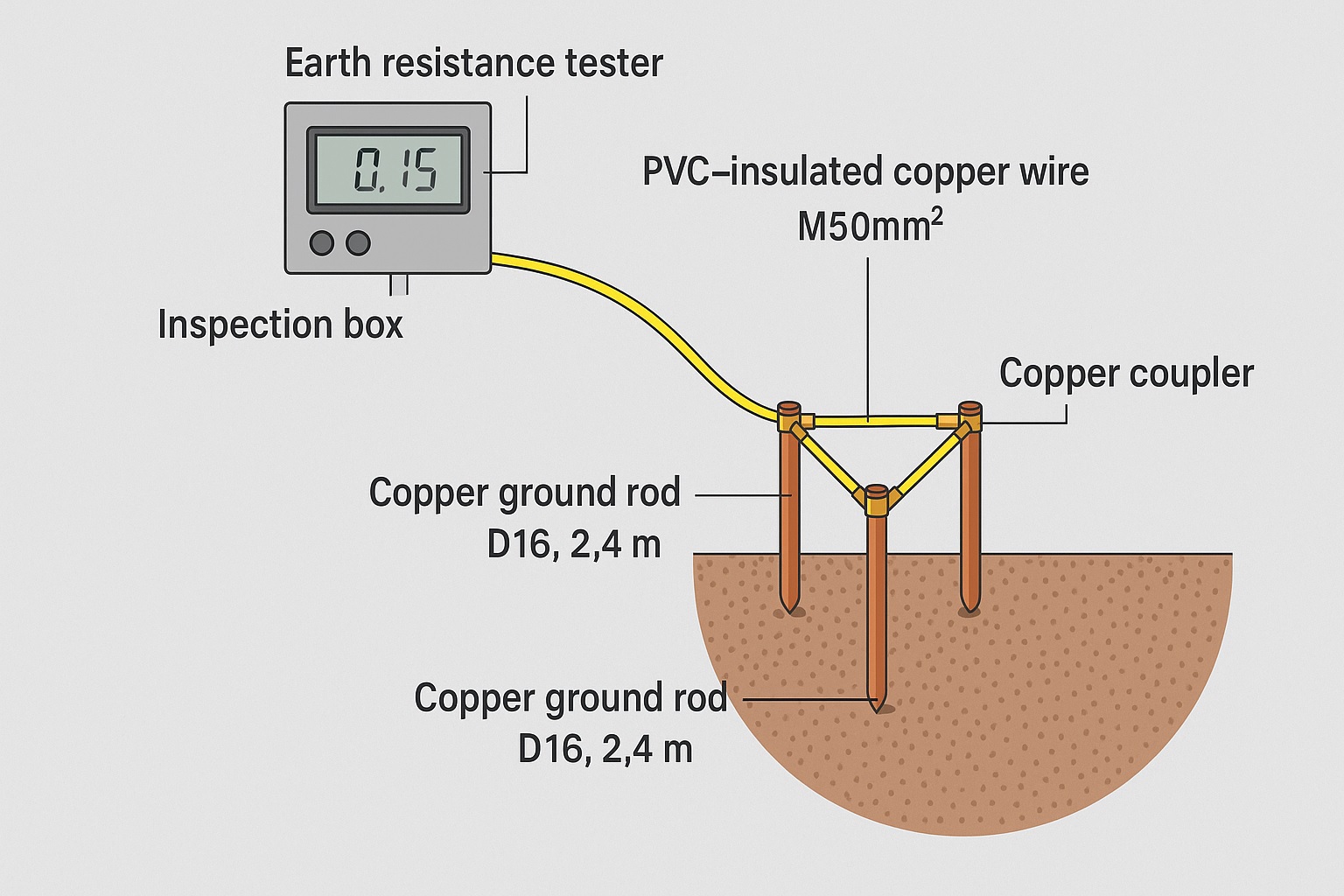

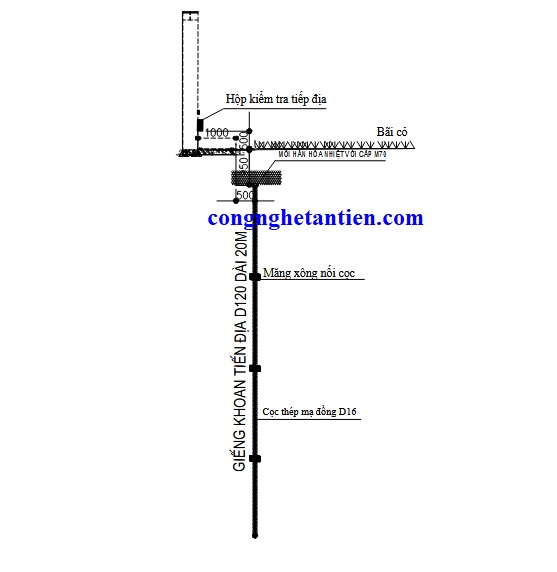

• Thay đổi thiết kế mô hình tiếp địa: lưới – hình sao – vòng khép kín - khoan giếng sâu

Xu hướng tiếp địa 5–10 năm tới: Hệ thống tiếp địa vật liệu mới – kết nối số hóa

Vật liệu tiếp địa thế hệ mới

• Thanh tiếp địa làm từ hợp kim dẫn điện cao, chống ăn mòn
• Tuổi thọ lên đến 30–50 năm

Giám sát điện trở từ xa

• Cảm biến điện trở tích hợp, truyền dữ liệu về trung tâm điều khiển
• Cảnh báo khi điện trở tăng do ăn mòn hoặc đứt mối nối

Hệ thống tiếp địa tích hợp bảo trì AI

• Theo dõi biến động điện trở theo thời tiết, mùa vụ
• Đề xuất lịch bảo trì chủ động, tránh rủi ro đột xuất

Tân Tiến – Thi công hệ thống tiếp địa chuẩn kỹ thuật toàn quốc

• Thiết kế – thi công hệ thống tiếp địa cho chống sét và an toàn điện
• Sử dụng vật liệu đạt chuẩn IEC – TCVN
• Đo – kiểm định điện trở tiếp địa đạt chuẩn (<4Ω – <1Ω)
• Tư vấn kết nối tiếp địa cho SPD , hệ thống tín hiệu, camera, SCADA, BMS...

→ Tham khảo bài: Giải pháp chống sét trọn gói

Liên hệ và tư vấn

Hotline: 0242 2626 777 - 0901 73 37 37

    Tân Tiến cung cấp giải pháp tiếp địa tối ưu – nền tảng không thể thiếu trong mọi hệ thống chống sét và an toàn điện, với công nghệ và vật liệu hướng tới tương lai.
