Giải pháp chống sét lan truyền – Bảo vệ toàn diện hệ thống điện & thiết bị

Ngày nay, chống sét lan truyền chính là giải pháp bắt buộc để bảo vệ mọi công trình khỏi các rủi ro do xung quá áp lan truyền từ sét. Một cú đánh sét, dù cách xa hàng trăm mét, vẫn có thể tạo ra xung điện gây hỏng hóc, gián đoạn hoặc cháy nổ hệ thống thiết bị điện, điều khiển, mạng viễn thông.

Vì thế, giải pháp chống sét lan truyền (SPD) luôn song hành cùng chống sét trực tiếp để đảm bảo an toàn tuyệt đối cho hệ thống điện – điện tử hiện đại.

Chống sét lan truyền là gì?

Sét lan truyền (Surge) là hiện tượng quá áp thoáng qua xuất hiện trên hệ thống điện hoặc tín hiệu do sét đánh gần công trình hoặc cảm ứng điện từ trong khí quyển. Xung này lan truyền qua:

• Đường nguồn điện AC/DC: lưới điện, tủ phân phối, UPS, inverter.
• Hệ thống điều khiển – dữ liệu: RS485, Ethernet, PLC, SCADA, camera giám sát.
• Đường viễn thông và truyền hình: cáp đồng trục, tổng đài.

Sét lan truyền không phải lúc nào cũng là một cú đánh trực tiếp “bằng mắt thấy tai nghe”. Nó “bám” lên lưới điện, đường truyền dữ liệu, cáp viễn thông… Một tia sét đánh cách xa cả trăm mét vẫn đủ làm toàn bộ hệ thống camera, server, tủ điện – thậm chí cả dây truyền sản xuất trong nhà máy “thất thần”. Bạn có thể gặp những hiện tượng như:

• Máy tính đột ngột treo, server mất dữ liệu, PLC liên tục báo lỗi không rõ nguyên nhân
• Aptomat nhảy, tủ điện phát tia lửa, hệ thống báo cháy giả
• Camera, modem, thiết bị truyền tín hiệu “sống dở chết dở”, lúc được lúc mất không lý giải nổi

Và sự thật là: Mọi hệ thống điện, từ nhà dân dụng đến ngành công nghiệp số hóa, đều phải đối mặt với nguy cơ này. Nhiều doanh nghiệp chỉ lo chống sét trực tiếp – mà quên mất rủi ro lớn nhất lại đến từ sét lan truyền!

Hãy đầu tư, thi công chống sét lan truyền ngay khi triển khai hệ thống điện – nó không hề “xa xỉ”, mà là “chi phí bắt buộc” nếu bạn muốn an toàn – ổn định – kinh doanh bền vững.

Vì sao việc này ẩn nhưng cực nguy hiểm?

Nếu chống sét trực tiếp “đánh một lần có thể thấy ngay hậu quả”, thì sét lan truyền lại như căn bệnh mãn tính: âm thầm phá hủy tuổi thọ từng thiết bị, ghi nhận xung quá áp lặp đi lặp lại, cho tới một ngày sự cố xảy ra cực nhanh và tốn kém.

Nguyên nhân phổ biến gồm:

• Sét cảm ứng: Sét đánh xuống đất tạo xung điện lan truyền xa qua hệ thống tiếp địa, cáp nguồn, tín hiệu
• Quá áp chuyển mạch: Máy cắt, máy biến áp, động cơ lớn hoạt động gây xung áp bất thường lan truyền tới các tủ điều khiển
• Nhiễu công nghiệp mạnh: Tần số cao từ xưởng công nghiệp lan truyền xung áp nhiễu kèm nguy cơ tổn thương mạch điều khiển

Sét lan truyền thường xuất hiện theo 2 dạng:

• Quá áp trên lưới điện AC/DC: Xung tăng áp trong vài microgiây, vượt xa mức chịu đựng của các IC bán dẫn, samphin, mainboard, relay
• Quá áp trên đường tín hiệu – dữ liệu: Dễ phá vỡ tín hiệu điều khiển, rè đường mic, rối mạng camera

Hầu hết những rủi ro này chỉ có thể khắc phục bằng SPD thiết kế chuyên dụng cho từng hệ thống – không bao giờ được “hàn tạm, nối thêm” bằng các giải pháp thủ công.

SPD (Surge Protection Device) – Giải pháp chống sét lan truyền

SPD ra đời như một “đội gác cửa” thông minh cho hệ thống điện hiện đại:

• Phát hiện quá áp, triệt tiêu xung điện ngay khi vừa xuất hiện
• Bảo vệ thiết bị phía sau (PLC, camera, server, máy tính, inverter…) khỏi mọi nguy cơ hỏng hóc hoặc giảm tuổi thọ
• Ổn định vận hành: giảm số lần aptomat nhảy, hạn chế data lỗi, tăng hiệu quả bảo trì

Các loại SPD được sử dụng phổ biến:

• SPD nguồn AC type 1, 2, 3: Bảo vệ từ tổng đến từng máy quan trọng
• SPD tín hiệu – mạng: Chuyên cho camera, Ethernet, RS485/232, cáp đồng trục
• SPD nguồn DC: Cho hệ mặt trời, đèn LED, hệ thống UPS

Vị trí lắp đặt SPD phổ biến:

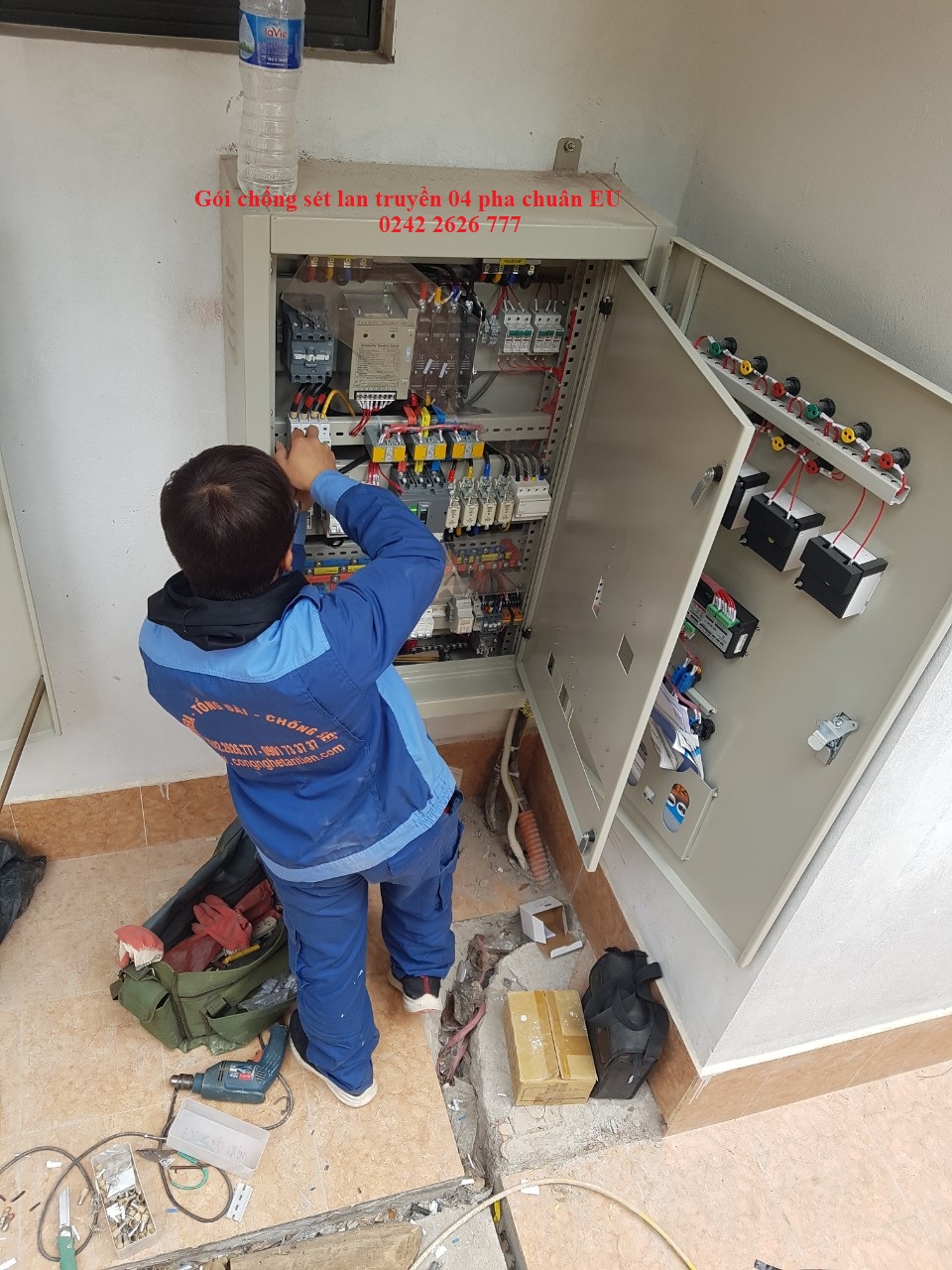

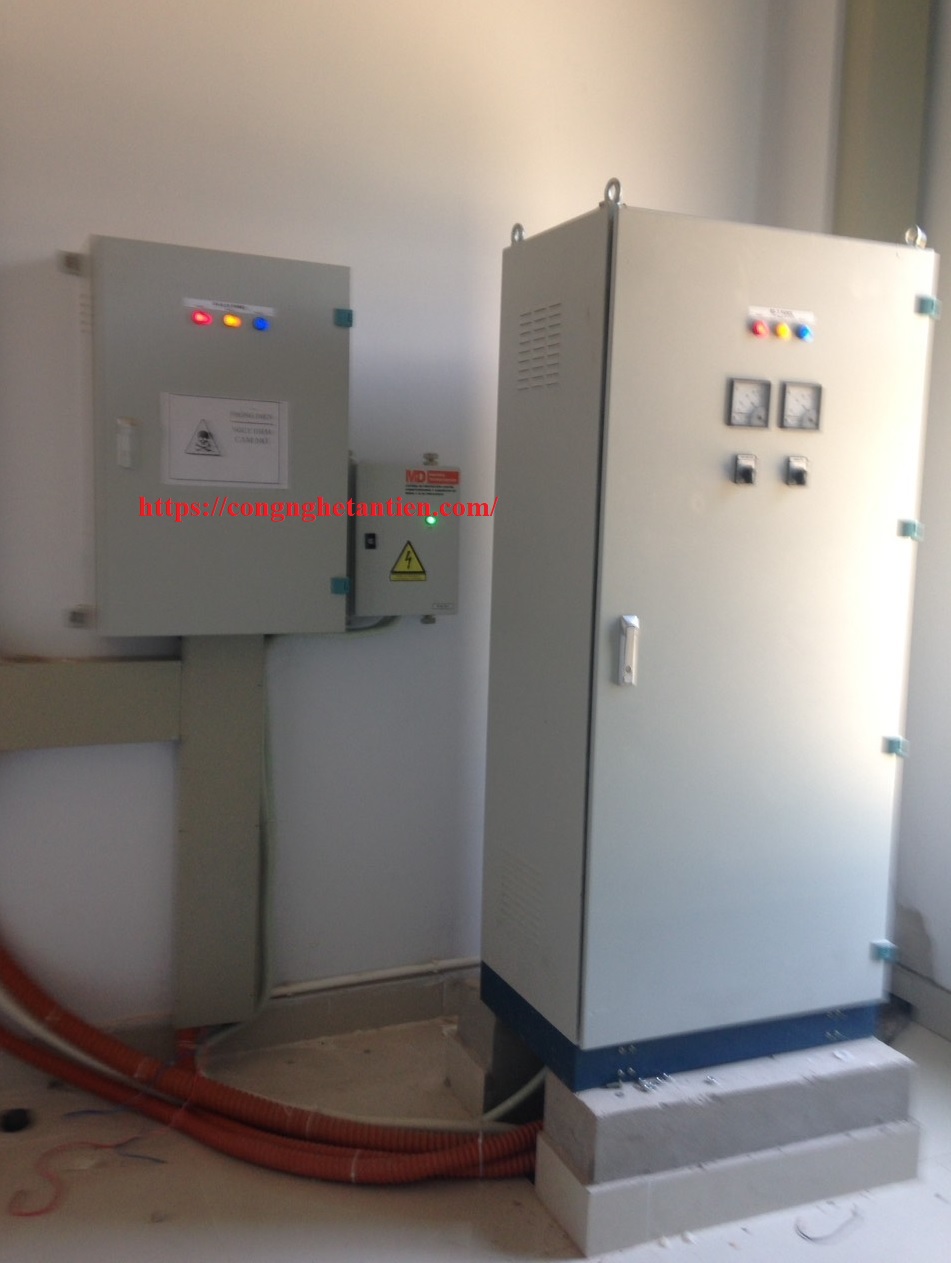

• Tủ điện nguồn AC: tổng, phân phối, điều khiển
• Hệ thống tín hiệu – dữ liệu: camera, PLC, Ethernet, viễn thông
• Nguồn DC: điện mặt trời (PV DC/AC), UPS, đèn LED công nghiệp

Tham khảo thêm: Các loại thiết bị chống sét lan truyền của Tân Tiến.

Hãy luôn chọn SPD chính hãng, đầy đủ CO/CQ, lắp đúng vị trí – không được cắt giảm hoặc lắp sai thông số điện áp/xung chịu đựng.

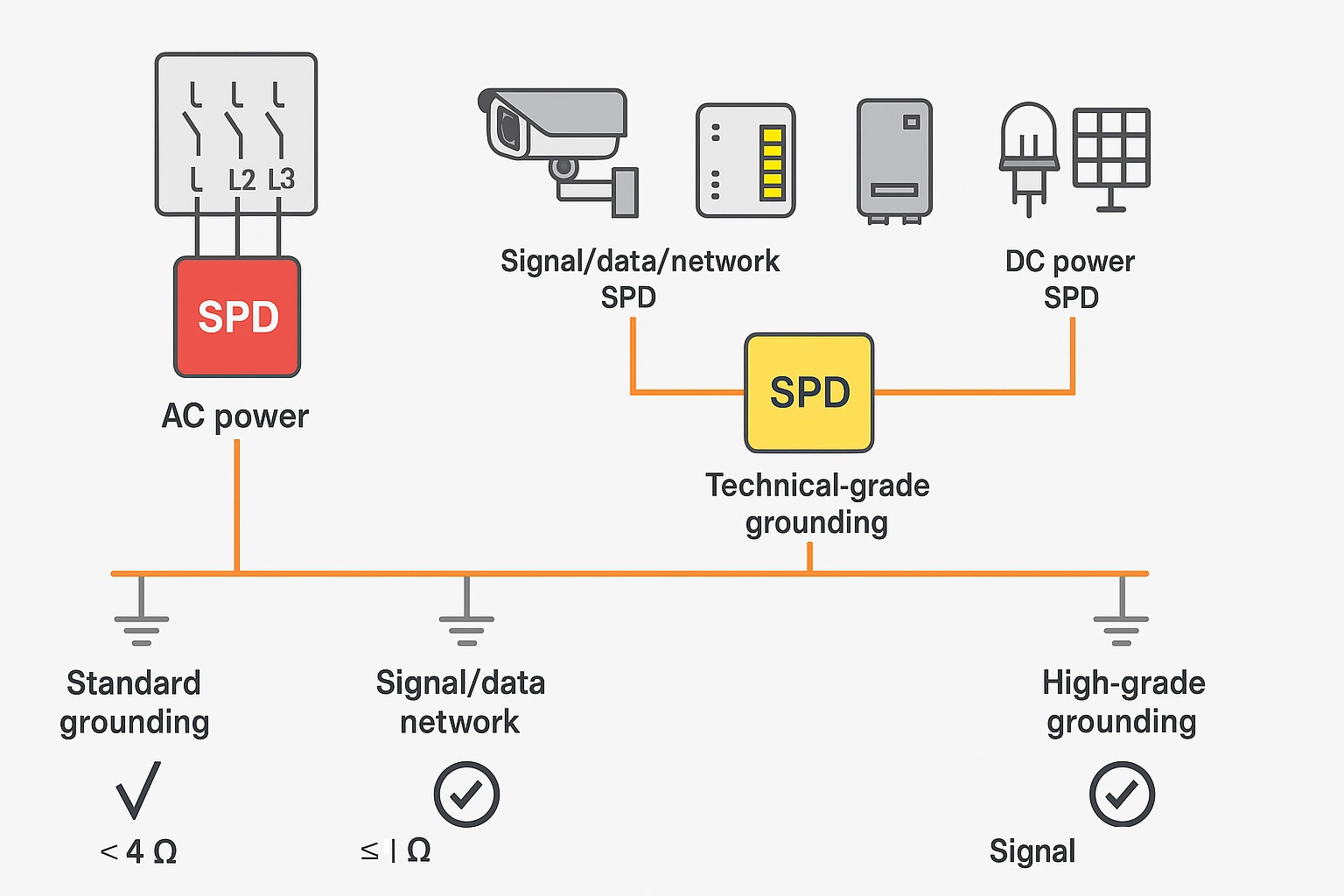

Cấu trúc hệ thống chống sét lan truyền

Hệ thống SPD cần thiết kế đồng bộ, phân cấp theo chuẩn IEC 61643, gồm:

• SPD nguồn điện AC:
  • Type 1: chống xung sét trực tiếp (tủ tổng)
  • Type 2: chống sét lan truyền gián tiếp (tủ phân phối)
  • Type 3: bảo vệ thiết bị nhạy cảm (máy tính, server…)
• SPD tín hiệu – dữ liệu – mạng: bảo vệ camera, PLC, mạng LAN, cáp đồng trục…
• SPD nguồn DC: chuyên dụng cho điện mặt trời, UPS, đèn LED

Nguyên tắc quan trọng: SPD chỉ phát huy hiệu quả nếu được kết nối với hệ thống tiếp địa đạt chuẩn.

Quy trình thiết kế giải pháp chống sét lan truyền hiệu quả

Để hệ thống SPD phát huy tối đa tác dụng, bạn cần:

1. Kiểm tra, đo kiểm tiếp địa: Đảm bảo trở kháng tiếp địa thấp, liên kết chặt chẽ giữa hệ SPD và hệ thống đất
2. Lựa chọn SPD phù hợp từng vị trí: Tủ tổng, tủ phân phối, thiết bị đầu cuối, hệ tín hiệu – mỗi điểm cần một loại SPD riêng, không dùng chung hoặc thay thế
3. Phân cấp thiết bị SPD: Theo chuẩn IEC 61643 – loại 1 bảo vệ tổng, loại 2 cho phân phối, loại 3 cho thiết bị nhạy cảm
4. Thi công, kiểm định định kỳ: Kiểm tra SPD tối thiểu 1 lần/năm, thay thiết bị hết hạn, đo lại dòng rò, kiểm tra kết nối dây đất

Thường xuyên nhờ đơn vị chuyên sâu về SPD hỗ trợ kiểm tra – cập nhật các dòng SPD hot-swap (thay nhanh) và giám sát IoT cho hệ thống lớn.

Những nơi nên lắp đặt chống sét lan truyền

Để tránh các thiệt hại hoặc gián đoán do việc sét đánh gây ra, những nơi sau nên được lắp đặt hệ thống SPD

• Nhà máy, xưởng sản xuất: Bảo vệ dây chuyền tự động hóa, robot, cảm biến
• Doanh nghiệp, văn phòng: An toàn cho hệ thống máy chủ, bộ điều khiển, Data Center
• Khách sạn, tòa nhà lớn: BMS, camera an ninh, hệ thống thang máy
• Điện mặt trời, năng lượng xanh: Inverter DC/AC, hệ thống tủ phân phối
• Bệnh viện, trung tâm dữ liệu: Thiết bị y tế cao cấp, máy chủ dữ liệu hoạt động liên tục

Dù bạn thuộc mô hình nào, cũng hãy nhớ: Sét lan truyền không phân biệt loại hình công trình! Hãy yêu cầu đơn vị thiết kế bố trí SPD đồng bộ ngay từ đầu – đừng để “mất bò mới lo làm chuồng”.

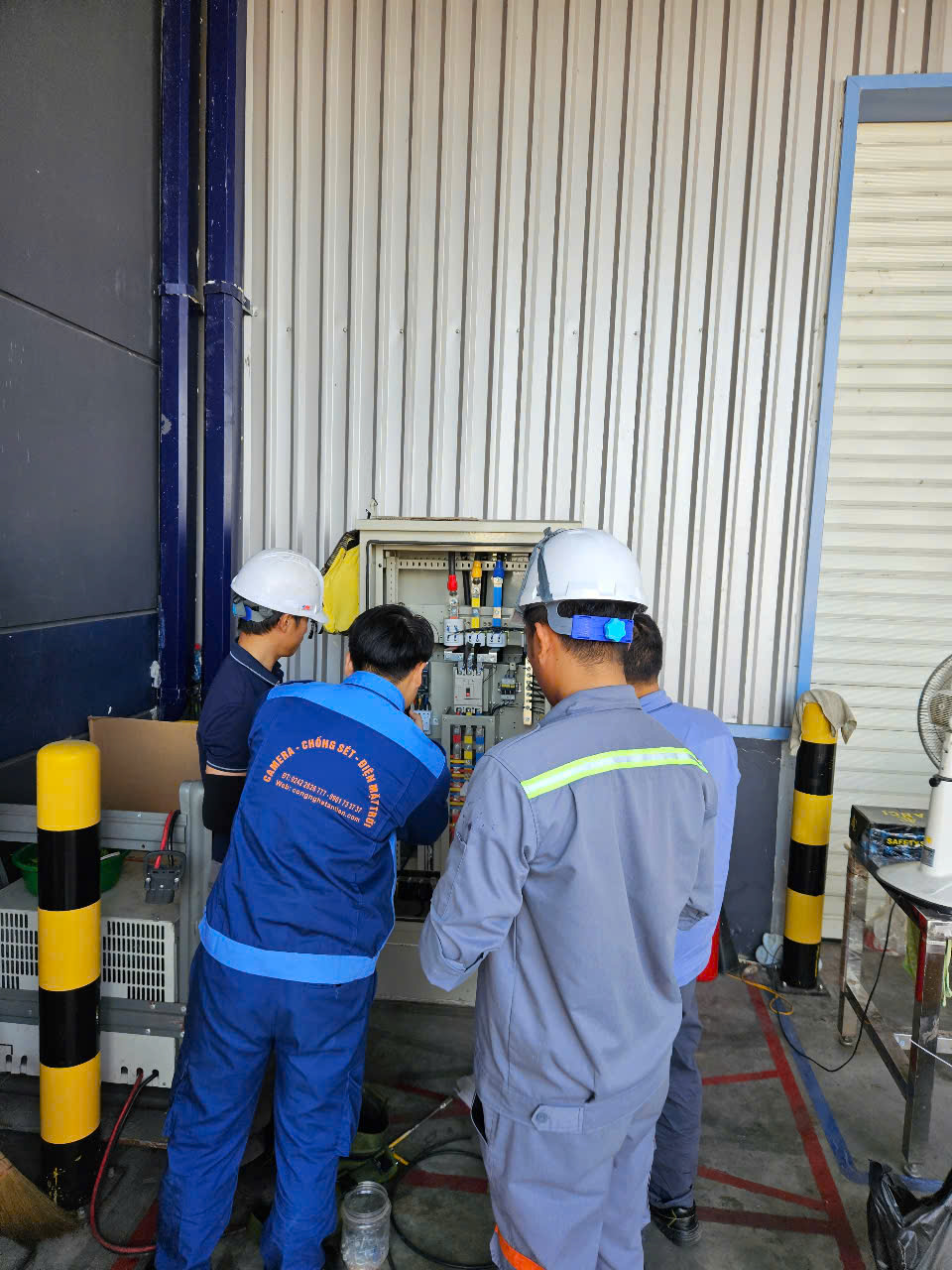

Kinh nghiệm của Tân Tiến

Chúng tôi từng gặp rất nhiều doanh nghiệp “tiếc rẻ” khi lựa chọn SPD giá rẻ, không đủ chỉ số chịu dòng sét, hoặc lắp đặt sai quy chuẩn. Kết quả là, ngay lần đầu gặp mưa giông lớn – thiết bị bị “đánh chết”, chi phí khắc phục gấp 10 lần chi phí đầu tư SPD.

Theo kinh nghiệm của Tân Tiến:

• Đừng cắt giảm ngân sách SPD – đây là khoản đầu tư bắt buộc, không thỏa hiệp
• Định kỳ kiểm tra, thay thế SPD: Dù chưa gặp sự cố, vẫn nên lên lịch kiểm tra chuyên sâu với chuyên gia mỗi 12 tháng
• Đào tạo kỹ thuật cho nhân viên vận hành: Hướng dẫn cơ bản cách kiểm tra SPD, nhận diện nguy cơ, báo cáo sớm
• Tận dụng bảo hiểm, bảo trì: Chỉ khi lắp SPD đạt chuẩn, bạn mới dễ dàng làm thủ tục bồi thường khi sự cố thực sự xảy ra

Tân Tiến – Giải pháp chống sét lan truyền chuyên nghiệp & đồng hành bền vững

Với cảm quan đã đồng hành chục năm cùng nhiều doanh nghiệp, Tân Tiến luôn đề cao triết lý:

• Đúng chuẩn quốc tế (IEC 61643)
• Sản phẩm chính hãng, CO/CQ, bảo hành rõ ràng
• Thi công, kiểm định tiếp địa chuyên sâu
• Tư vấn “may đo” cho từng hệ thống, không “lắp đại trà”
• Bảo trì – cập nhật công nghệ mới theo xu hướng toàn cầu

Nếu bạn có bất kỳ thắc mắc, hãy liên hệ ngay với chuyên gia của Tân Tiến – luôn sẵn sàng giải đáp, khảo sát tận nơi, kiểm tra từng hệ thống điện, đo kiểm SPD, thiết lập giải pháp nâng cấp hệ thống của bạn. Đừng chờ đến khi sự cố mới hành động!
