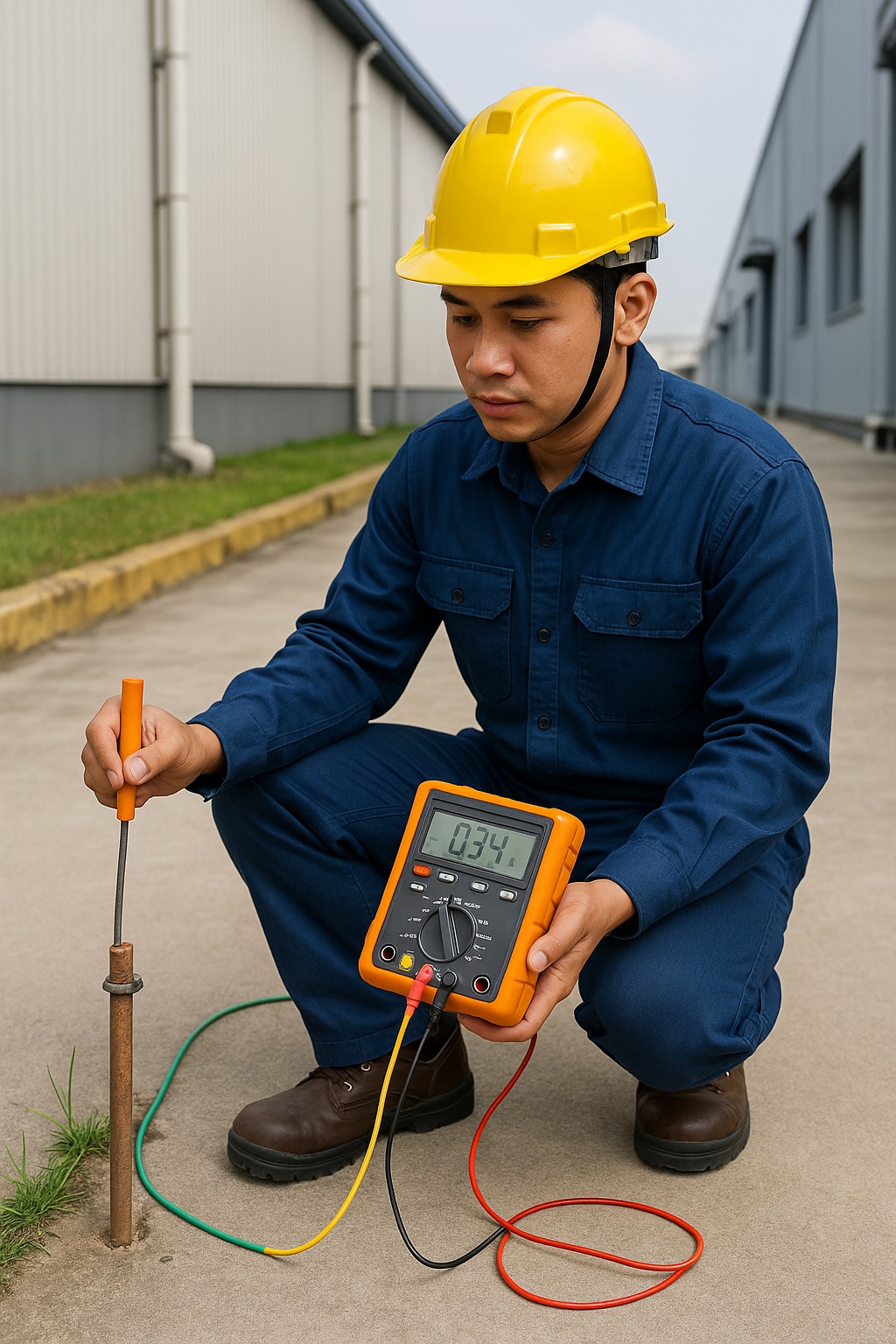

Đo điện trở tiếp địa: Kiểm tra và bảo trì hệ thống chống sét

Vì sao cần đo điện trở tiếp địa định kỳ?

Hệ thống tiếp địa sau khi đưa vào sử dụng không duy trì trạng thái cố định trong suốt vòng đời công trình. Độ ẩm và điện trở suất của đất thay đổi theo mùa, cùng với quá trình ăn mòn điện cực, xuống cấp hoặc lỏng các mối nối có thể làm giá trị điện trở tiếp địa thay đổi theo thời gian.

Vì vậy, kết quả đạt yêu cầu tại thời điểm nghiệm thu không đồng nghĩa hệ thống sẽ luôn duy trì hiệu quả như ban đầu. Việc đo điện trở tiếp địa định kỳ giúp xác định tình trạng thực tế, phát hiện sớm những bất thường và cung cấp dữ liệu để đánh giá khi cần bảo trì hoặc cải tạo.

Đối với hệ thống chống sét, việc đo tiếp địa nên được kết hợp với kiểm tra tổng thể hệ thống chống sét, thay vì chỉ quan tâm đến một giá trị điện trở đo được.

1. Đo điện trở tiếp địa là gì?

1.1. Khái niệm

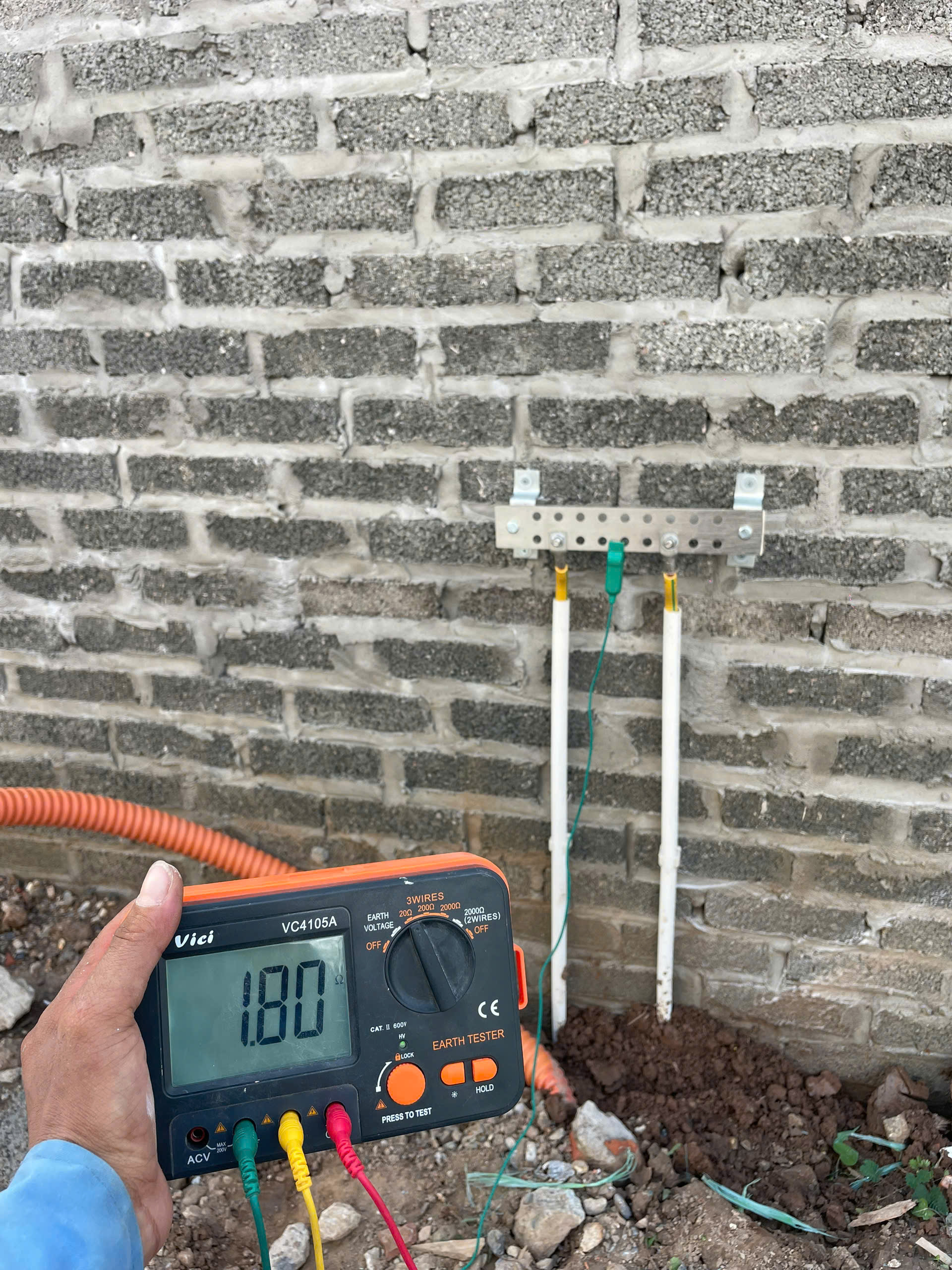

Đo điện trở tiếp địa là quá trình xác định điện trở giữa hệ thống điện cực tiếp địa của công trình và vùng đất tham chiếu, kết quả được biểu thị bằng Ohm (Ω). Phép đo giúp kiểm tra khả năng liên kết điện của hệ thống tiếp địa với đất và cung cấp dữ liệu để đánh giá hệ thống theo yêu cầu thiết kế, chức năng sử dụng và tiêu chuẩn áp dụng.

Giá trị đo cần được xem xét cùng loại hệ thống tiếp địa, điều kiện nền đất và mục đích sử dụng. Vì vậy, không nên chỉ dựa vào một con số Ω riêng lẻ để kết luận toàn bộ hệ thống chống sét đạt hay không đạt.

1.2. Đo điện trở đất và đo điện trở tiếp địa có giống nhau?

Trong thực tế, đo điện trở đất thường được sử dụng như cách gọi phổ biến của đo điện trở tiếp địa. Tuy nhiên về kỹ thuật cần phân biệt với đo điện trở suất của đất, là phép đo đặc tính của nền đất và thường được sử dụng khi khảo sát, tính toán hoặc thiết kế hệ thống tiếp địa .

Tùy mục đích và cấu trúc hệ thống, kỹ sư sẽ lựa chọn phương pháp đo phù hợp.

→ Xem thêm: Các phương pháp đo điện trở .

2. Khi nào cần đo tiếp địa chống sét?

Đo tiếp địa chống sét cần được thực hiện tại những thời điểm có ý nghĩa đối với việc nghiệm thu, vận hành và đánh giá tình trạng thực tế của hệ thống. Không nên chờ đến khi phát sinh sự cố mới tiến hành kiểm tra.

Các trường hợp cần ưu tiên đo gồm:

• Sau khi thi công, trước nghiệm thu: xác định giá trị điện trở thực tế và đối chiếu với yêu cầu thiết kế.
• Kiểm tra định kỳ: theo dõi sự thay đổi của hệ thống tiếp địa trong quá trình vận hành.
• Sau sửa chữa hoặc cải tạo: đặc biệt khi thay đổi điện cực, dây tiếp địa, mối nối hoặc kết cấu liên quan.
• Khi phát hiện bất thường: hố tiếp địa xuống cấp, mối nối lỏng, ăn mòn, dây dẫn đứt hoặc hư hỏng.

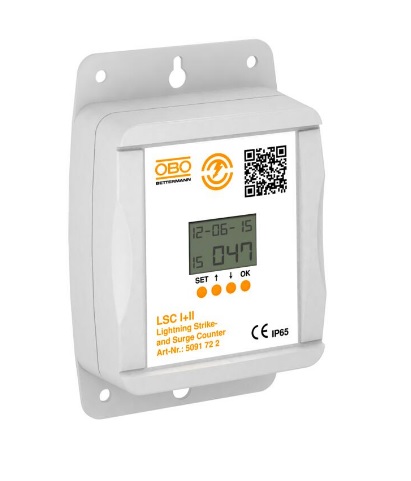

• Sau sự kiện sét đáng kể: kiểm tra khi có dấu hiệu hệ thống chống sét hoặc thiết bị trong công trình bị ảnh hưởng.
• Trước khi cải tạo hệ thống: giúp chủ đầu tư có dữ liệu hiện trạng để lựa chọn phương án xử lý phù hợp.

Việc đo đúng thời điểm giúp phát hiện sớm sự suy giảm của hệ thống và hạn chế việc cải tạo tiếp địa khi chưa xác định rõ nguyên nhân.

3. Điện trở tiếp địa bao nhiêu là đạt?

Đây là câu hỏi phổ biến khi đo điện trở tiếp địa, nhưng không nên áp dụng một giá trị Ω cố định cho mọi công trình. Kết quả đạt hay không phải được đánh giá theo chức năng của hệ thống tiếp địa , hồ sơ thiết kế và tiêu chuẩn áp dụng.

3.1. Có một giá trị Ω chung cho mọi công trình không?

Không. Yêu cầu điện trở tiếp địa có thể khác nhau tùy:

• Tiếp địa bảo vệ, tiếp địa làm việc, chống sét hay tín hiệu.
• Đặc điểm và sơ đồ hệ thống điện.
• Loại thiết bị, mức độ nhạy cảm cần bảo vệ.
• Yêu cầu trong hồ sơ thiết kế hoặc của nhà sản xuất thiết bị.
• Tiêu chuẩn, quy chuẩn kỹ thuật áp dụng cho từng công trình.

Do đó, kết quả đo cần được đối chiếu đúng yêu cầu kỹ thuật của hệ thống đang kiểm tra, thay vì sử dụng một ngưỡng chung.

3.2. Vì sao không nên chỉ quan tâm ≤10 Ω, ≤4 Ω hay ≤1 Ω?

Các mức 10 Ω, 4 Ω hay 1 Ω thường xuất hiện trong tài liệu kỹ thuật và yêu cầu của một số hệ thống cụ thể, nhưng không phải các ngưỡng mặc định áp dụng cho mọi hệ thống tiếp địa.

Điện trở thấp thường có lợi, nhưng một kết quả Ω thấp cũng chưa đủ để chứng minh toàn bộ hệ thống chống sét hoạt động tốt. Kỹ sư còn phải xem xét tính liên tục của dây dẫn, chất lượng mối nối, liên kết đẳng thế và tình trạng thực tế của hệ thống.

4. Các phương pháp đo điện trở tiếp địa

Tùy cấu trúc hệ thống, điều kiện mặt bằng và mục đích kiểm tra, kỹ sư cần lựa chọn phương pháp đo điện trở tiếp địa phù hợp. Ba phương pháp thường gặp gồm:

4.1. Phương pháp 3 cực

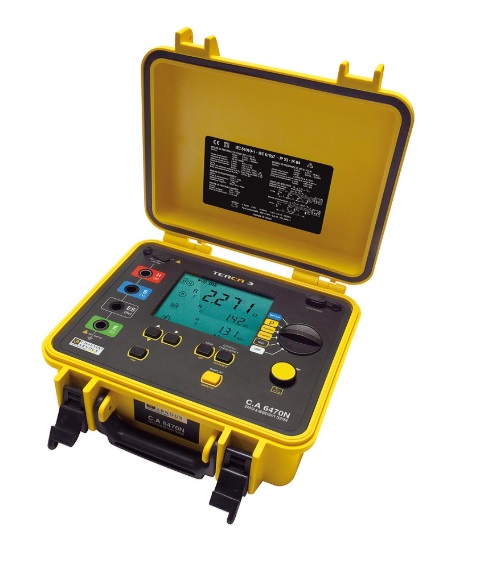

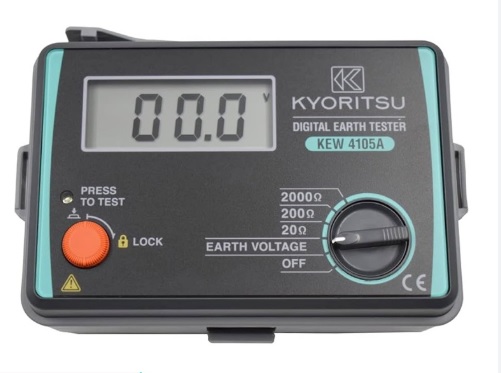

Phương pháp 3 cực sử dụng cọc tiếp địa cần đo và các cọc phụ bố trí trong đất để xác định điện trở tiếp địa. Đây là phương pháp phổ biến khi hiện trường có đủ không gian bố trí cọc đo và có thể thực hiện phép đo theo đúng điều kiện kỹ thuật.

4.2. Phương pháp 4 cực và đo điện trở suất đất

Phương pháp 4 cực thường được sử dụng khi cần đo điện trở suất của đất, phục vụ khảo sát, thiết kế hoặc đánh giá đặc tính nền đất. Dữ liệu này đặc biệt hữu ích trước khi lựa chọn cấu hình và phương án thi công hệ thống tiếp địa.

4.3. Phương pháp kẹp Clamp

Máy đo dạng kẹp cho phép kiểm tra trong một số hệ thống tiếp địa mà không cần bố trí cọc phụ, thuận tiện tại nhà máy, tòa nhà hoặc khu vực hạn chế mặt bằng. Tuy nhiên, phương pháp này chỉ phù hợp khi cấu trúc mạch tiếp địa đáp ứng nguyên lý đo của thiết bị.

Không phải công trình nào cũng có thể sử dụng cùng một phương pháp đo. Việc lựa chọn phải dựa trên cấu trúc hệ thống và điều kiện thực tế tại hiện trường.

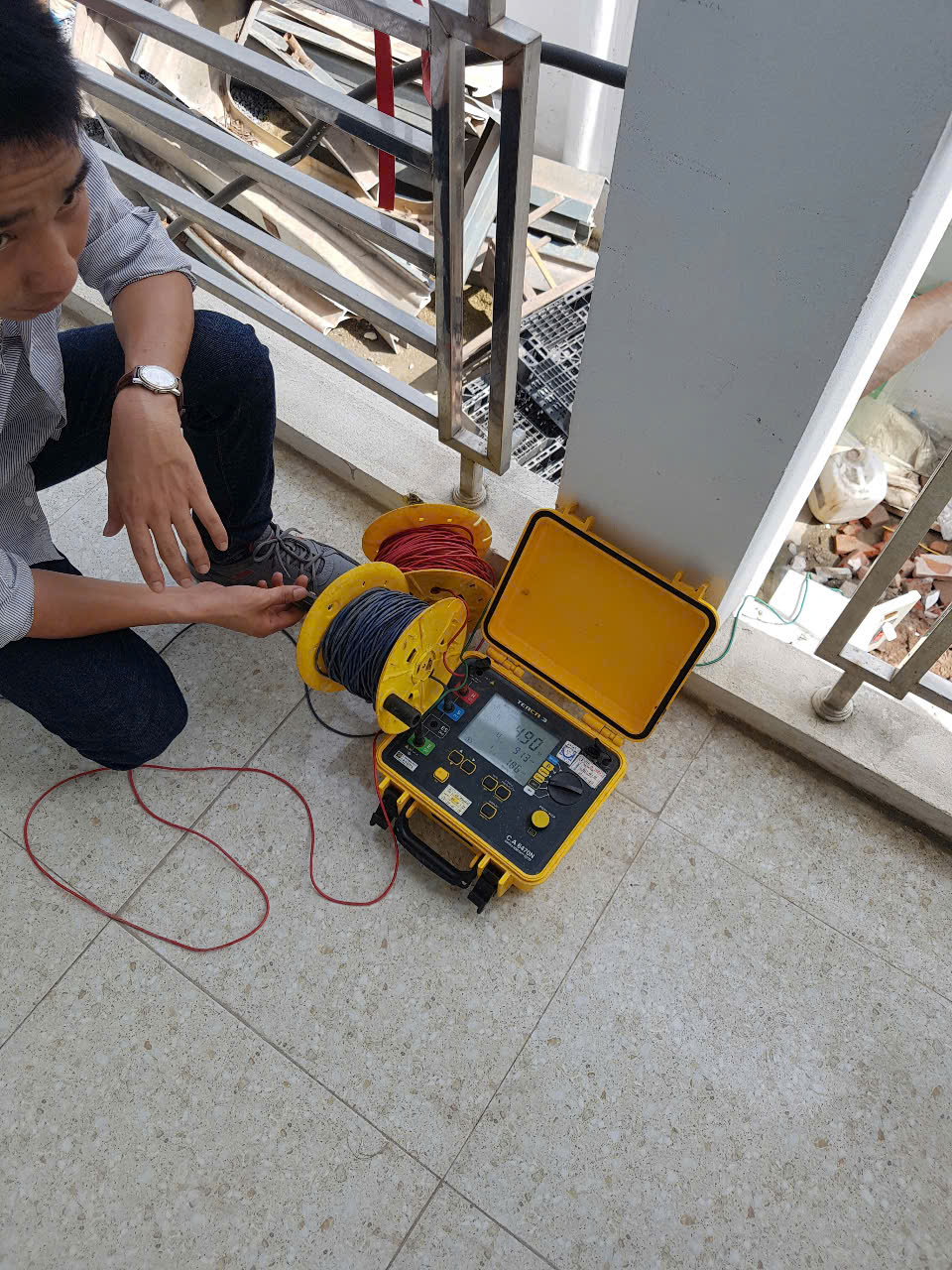

5. Quy trình đo điện trở tiếp địa tại công trình

Một quy trình đo điện trở tiếp địa chuyên nghiệp không chỉ nhằm xác định “bao nhiêu Ω”, mà cần ghi nhận đầy đủ hiện trạng và tạo cơ sở kỹ thuật để đánh giá hệ thống. Tại công trình, Tân Tiến triển khai theo các bước chính:

Bước 1 – Tiếp nhận yêu cầu: Xác định mục đích đo như nghiệm thu, kiểm tra định kỳ, đánh giá hiện trạng hoặc phục vụ cải tạo hệ thống.

Bước 2 – Khảo sát hiện trường: Kiểm tra sơ bộ hệ thống tiếp địa, hố kiểm tra, dây dẫn, mối nối và điều kiện mặt bằng tại vị trí cần đo.

Bước 3 – Xác định phương pháp đo: Căn cứ cấu trúc hệ thống và điều kiện thực tế để lựa chọn phương pháp, thiết bị đo phù hợp.

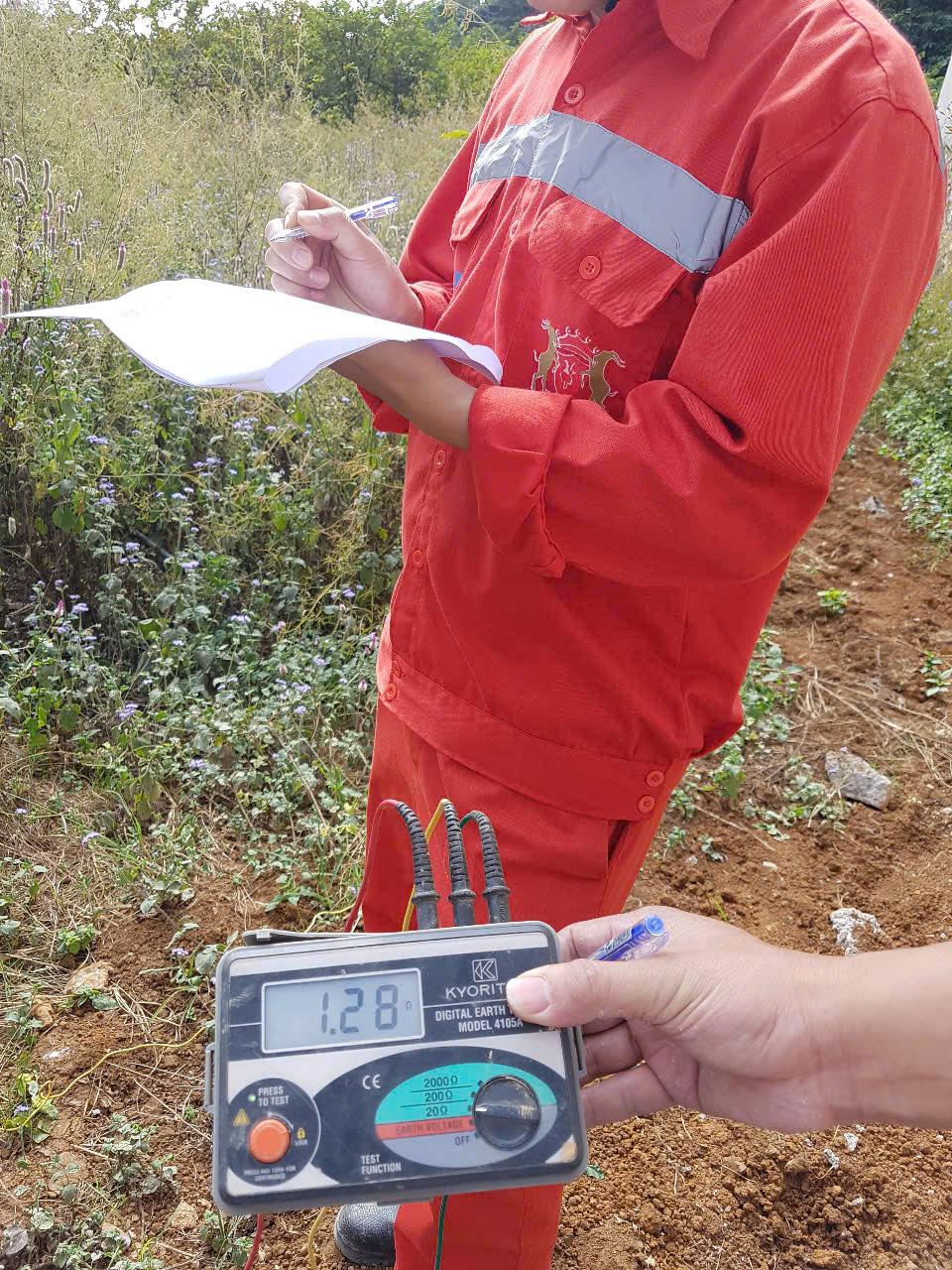

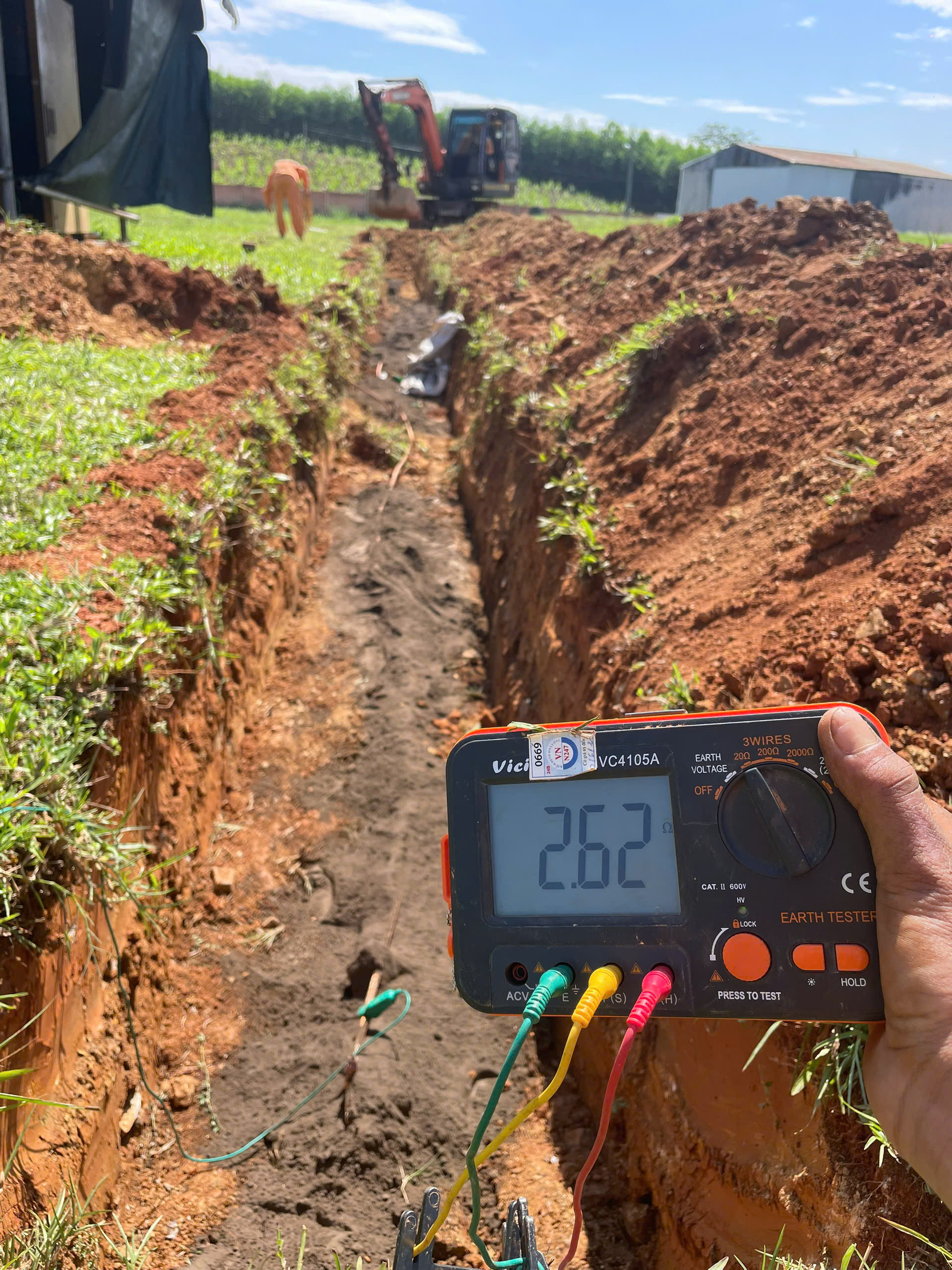

Bước 4 – Thực hiện đo: Tiến hành phép đo tại các vị trí xác định, đồng thời ghi nhận giá trị, vị trí và những điều kiện liên quan có thể ảnh hưởng đến kết quả.

Bước 5 – Đánh giá kết quả: Đối chiếu số liệu với hồ sơ thiết kế, yêu cầu kỹ thuật và tiêu chuẩn áp dụng của công trình; không kết luận chỉ dựa trên một ngưỡng Ω chung.

Bước 6 – Báo cáo và đề xuất: Tổng hợp kết quả đo, hình ảnh hiện trạng, các bất thường phát hiện và đề xuất kiểm tra, bảo trì hoặc cải tạo khi cần thiết.

Quy trình này giúp chủ đầu tư không chỉ nhận được kết quả đo, mà còn có dữ liệu thực tế để đánh giá và quản lý hệ thống tiếp địa trong quá trình vận hành.

6. Kiểm tra và bảo trì hệ thống chống sét

Bảo trì hệ thống chống sét cần được thực hiện đồng bộ với việc đo tiếp địa, bởi giá trị điện trở đạt yêu cầu chưa phản ánh đầy đủ tình trạng của toàn hệ thống. Quá trình kiểm tra nên tập trung vào ba nhóm chính:

6.1. Hệ thống chống sét trực tiếp

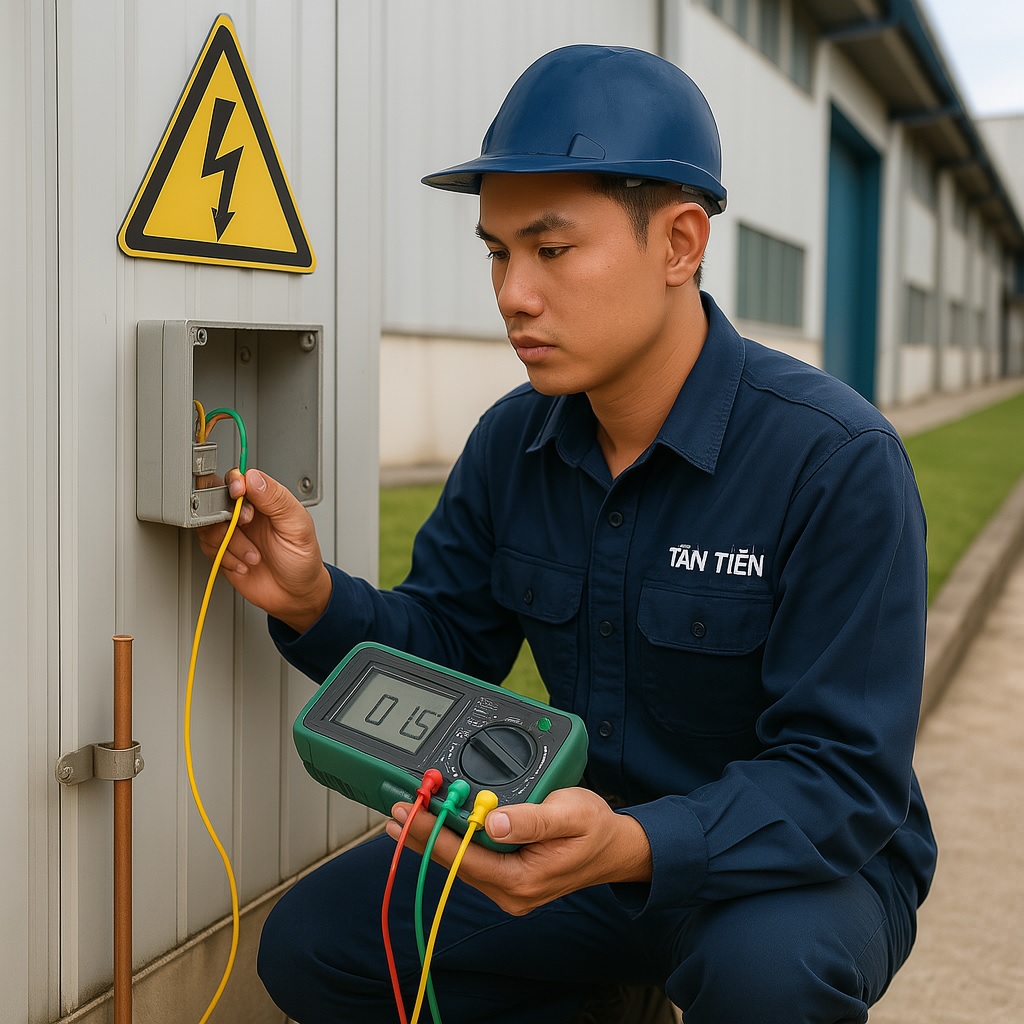

Kiểm tra tình trạng kim thu sét , dây dẫn xuống, kẹp và các mối nối, đặc biệt tại những vị trí ngoài trời dễ bị ăn mòn hoặc chịu tác động cơ học. Các điểm liên kết giữa dây thoát sét và hệ thống tiếp địa cần được kiểm tra về độ chắc chắn, tính liên tục và dấu hiệu hư hỏng bất thường.

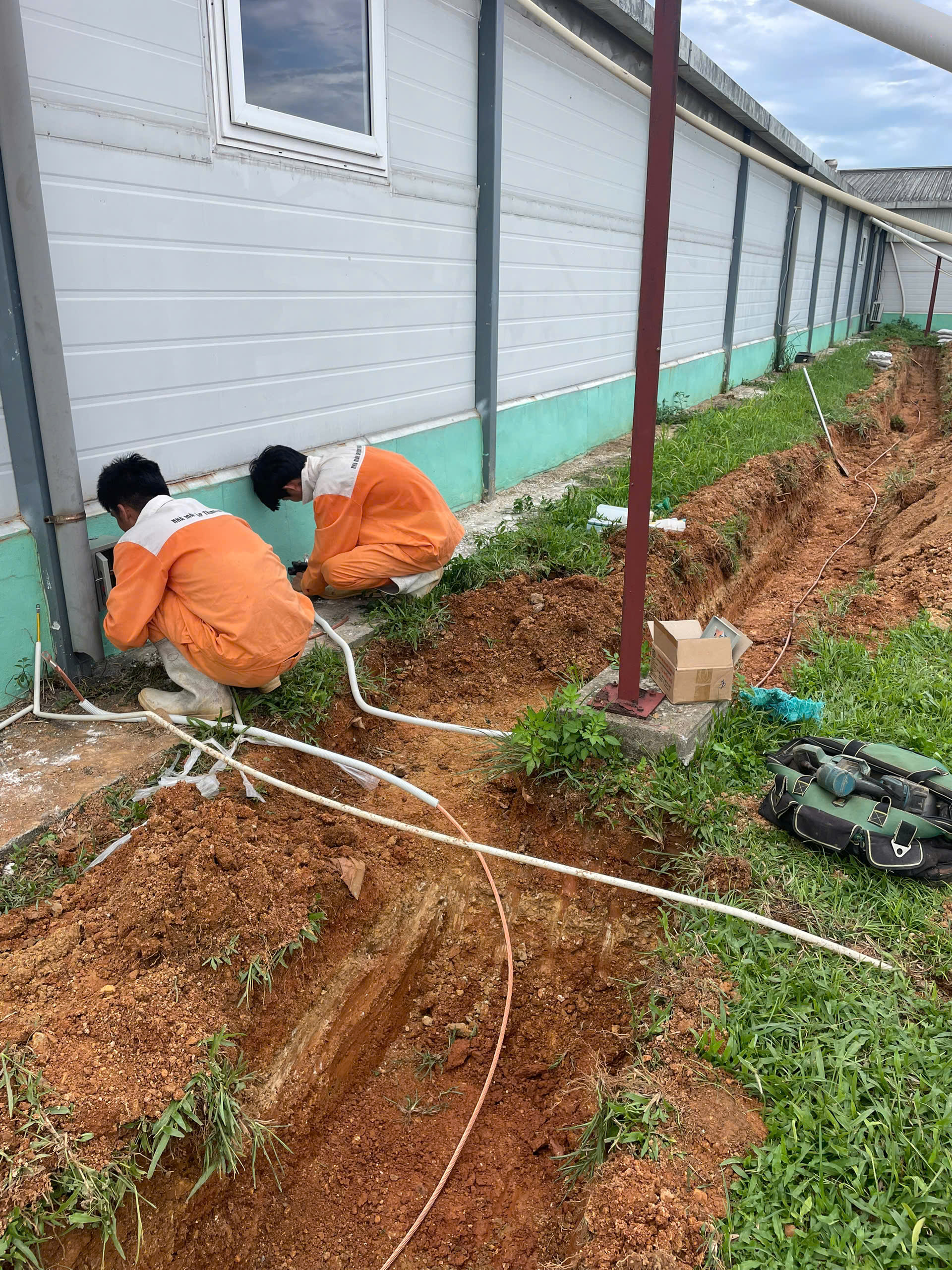

6.2. Hệ thống tiếp địa

Kiểm tra hố tiếp địa, dây/băng đồng, mối nối, điện cực và liên kết đẳng thế tại những vị trí có thể tiếp cận. Kết quả đo điện trở được đối chiếu với hiện trạng để xác định liệu hệ thống cần tiếp tục theo dõi, xử lý mối nối hay đánh giá sâu hơn trước khi đề xuất cải tạo.

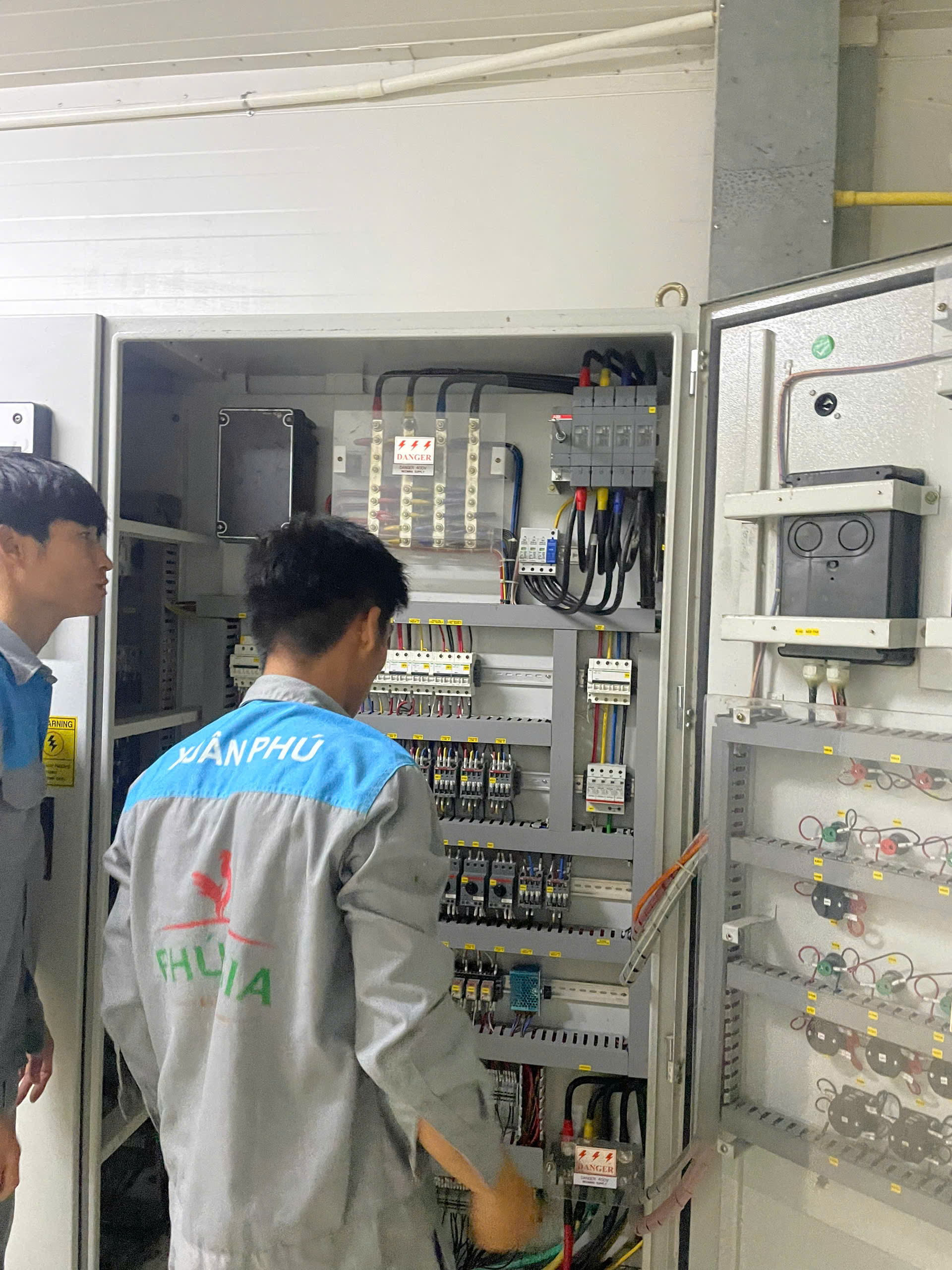

6.3. Thiết bị chống sét lan truyền SPD

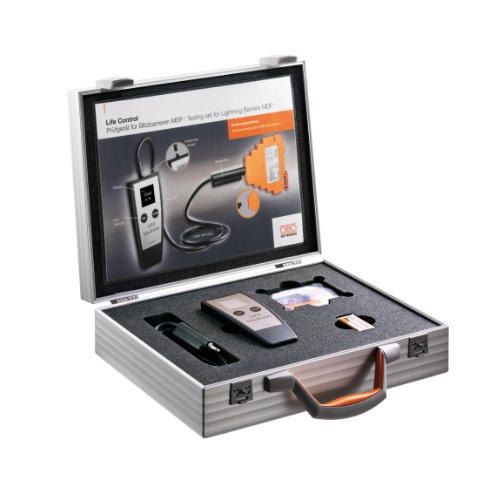

Tại tủ điện, kỹ thuật viên kiểm tra chỉ thị trạng thái SPD, đấu nối, dây PE và module bảo vệ. Với thiết bị có tiếp điểm báo trạng thái từ xa (remote signalling) , có thể kiểm tra thêm chức năng cảnh báo theo cấu hình thực tế.

Khi SPD hiển thị trạng thái lỗi hoặc phát hiện dấu hiệu bất thường, cần xác định nguyên nhân và thay thế module/thiết bị theo hướng dẫn của nhà sản xuất, thay vì chỉ thay SPD theo thời gian sử dụng.

Việc kết hợp kiểm tra chống sét trực tiếp – tiếp địa – SPD giúp đánh giá hệ thống toàn diện hơn và xác định đúng hạng mục cần bảo trì.

7. Báo cáo kết quả đo và phương án xử lý

Sau khi hoàn thành đo điện trở tiếp địa và kiểm tra hiện trạng, kết quả cần được tổng hợp thành báo cáo để chủ đầu tư hoặc bộ phận kỹ thuật có cơ sở theo dõi và xử lý.

Báo cáo nên thể hiện rõ:

• Vị trí và hạng mục đo, giúp xác định chính xác từng hệ thống tiếp địa.
• Giá trị điện trở đo được và phương pháp đo sử dụng.
• Điều kiện tại thời điểm đo có liên quan đến kết quả.
• Hình ảnh hiện trạng tại các vị trí kiểm tra.
• Nhận xét kỹ thuật và đối chiếu với yêu cầu của công trình.
• Các bất thường phát hiện tại dây dẫn, mối nối, hố tiếp địa hoặc thiết bị liên quan.
• Đề xuất phương án xử lý khi cần thiết.

Nếu kết quả chưa đáp ứng yêu cầu, cần xác định nguyên nhân trước khi cải tạo, thay vì mặc định đóng thêm cọc tiếp địa . Tùy hiện trạng, giải pháp có thể là xử lý mối nối, kiểm tra dây dẫn, bổ sung hoặc cải tạo hệ thống tiếp địa, kiểm tra SPD và các liên kết liên quan.

Một báo cáo đầy đủ giúp chủ đầu tư biết rõ vị trí nào đạt, vị trí nào cần xử lý và hạng mục nào cần tiếp tục theo dõi.

8. Những công trình nào cần đo và bảo trì định kỳ?

Nhu cầu đo điện trở tiếp địa và bảo trì hệ thống chống sét đặc biệt quan trọng tại các công trình có hệ thống điện, điện tử hoặc thiết bị vận hành liên tục. Tần suất kiểm tra cần căn cứ vào đặc điểm công trình, môi trường, yêu cầu kỹ thuật và chế độ bảo trì áp dụng.

Các nhóm công trình thường cần chú trọng gồm:

• Nhà máy, nhà xưởng: có hệ thống điện công suất lớn, máy móc và dây chuyền sản xuất.
• Tòa nhà, văn phòng: tập trung nhiều thiết bị điện, mạng và hệ thống kỹ thuật.
• Nhà ở, biệt thự: đã lắp đặt hệ thống chống sét trực tiếp hoặc SPD.
• Trạm BTS, hệ thống viễn thông: yêu cầu cao về tiếp địa và ổn định thiết bị.
• Hệ thống điện mặt trời: có thiết bị DC, inverter và các đường kết nối ngoài trời.
• Data Center, phòng máy: tập trung thiết bị điện tử nhạy cảm và yêu cầu vận hành liên tục.

Ngoài ra, các công trình có môi trường ăn mòn, địa chất phức tạp hoặc thường xuyên chịu ảnh hưởng của giông sét cũng cần được ưu tiên kiểm tra để phát hiện sớm những thay đổi của hệ thống.

9. Góc nhìn kỹ thuật từ Tân Tiến

Qua thực tế kiểm tra và đo điện trở tiếp địa tại nhiều loại công trình, Tân Tiến nhận thấy một sai lầm khá phổ biến là chỉ nhìn vào giá trị Ω để kết luận hệ thống chống sét còn tốt hay không.

Một kết quả điện trở thấp là tín hiệu tích cực, nhưng chưa đủ để đánh giá toàn bộ hệ thống. Điện cực tiếp địa có thể đạt yêu cầu trong khi một vị trí mối nối bị ăn mòn, dây dẫn xuống hư hỏng hoặc SPD tại tủ điện đã báo trạng thái lỗi.

Vì vậy, khi kiểm tra thực tế, cần xem xét đồng thời điện cực và hệ thống tiếp địa, mối nối, dây dẫn sét, kim thu sét, liên kết đẳng thế và SPD. Những thay đổi của công trình sau nhiều năm vận hành như cải tạo hệ thống điện, bổ sung thiết bị hoặc thay đổi kết cấu cũng cần được ghi nhận.

Từ dữ liệu đo và hiện trạng thực tế, kỹ sư mới có cơ sở xác định hạng mục nào đang đáp ứng yêu cầu, hạng mục nào cần bảo trì và vị trí nào cần kiểm tra sâu hơn. Cách đánh giá tổng thể này giúp tránh xử lý không cần thiết chỉ vì một giá trị đo đơn lẻ.

10. Kết luận – Đo đúng để đánh giá đúng

Hệ thống tiếp địa cần được đánh giá dựa trên kết quả đo và hiện trạng thực tế, thay vì chỉ dựa vào giá trị tại thời điểm nghiệm thu hoặc một ngưỡng Ω cố định.

Việc kiểm tra nên kết hợp giữa kết quả đo với tình trạng điện cực, mối nối, dây dẫn, liên kết đẳng thế, hệ thống chống sét trực tiếp và SPD. Khi phát hiện bất thường, cần xác định nguyên nhân trước khi lựa chọn phương án bảo trì hoặc cải tạo, tránh xử lý không cần thiết.

Đối với công trình đang vận hành, kiểm tra định kỳ và lưu lại kết quả qua từng thời điểm cũng giúp theo dõi sự thay đổi của hệ thống, từ đó đưa ra quyết định kỹ thuật phù hợp dựa trên đo điện trở tiếp địa .
