Chống sét nhà máy, nhà xưởng: Giải pháp trọn gói, đồng bộ

Chống sét nhà xưởng - Nhà máy, nhà xưởng thường có diện tích lớn, kết cấu kim loại, nhiều tủ điện, máy móc tự động hóa và các tuyến cáp nguồn – tín hiệu kết nối giữa nhiều khu vực. Khi xảy ra sét, rủi ro không chỉ nằm ở điểm sét đánh trực tiếp mà còn có thể ảnh hưởng đến hệ thống điện, điều khiển, truyền dữ liệu và quá trình vận hành sản xuất.

Do đó, chống sét nhà xưởng cần được xem xét theo một hệ thống tổng thể gồm chống sét trực tiếp, chống sét lan truyền , tiếp địa và liên kết đẳng thế. Các thành phần phải được lựa chọn, bố trí và phối hợp theo đặc điểm thực tế của từng nhà máy.

1. Hệ thống chống sét nhà xưởng gồm những gì?

Một hệ thống chống sét nhà xưởng cần được xem xét đồng bộ từ công trình đến hệ thống điện – điện tử bên trong. Về tổng thể, giải pháp thường gồm bốn lớp bảo vệ chính:

• Chống sét trực tiếp : tiếp nhận và dẫn dòng sét xuống đất theo tuyến được thiết kế, hạn chế tác động trực tiếp lên kết cấu và khu vực cần bảo vệ.
• Chống sét lan truyền (SPD): hạn chế quá điện áp do sét và các xung quá độ truyền vào hệ thống điện. Tùy nhà máy, SPD có thể được phối hợp tại tủ điện tổng, tủ phân phối và gần thiết bị quan trọng.
• Hệ thống tiếp địa: tạo đường dẫn dòng điện xuống đất và là thành phần liên quan trực tiếp đến hoạt động của hệ thống chống sét, bảo vệ điện.
• Liên kết đẳng thế: giảm chênh lệch điện thế nguy hiểm giữa các phần kim loại và hệ thống kỹ thuật trong công trình.

Với nhà máy có PLC, mạng LAN, CCTV, RS485, thiết bị đo lường hoặc các tuyến cáp đi ngoài công trình, cần xem xét thêm bảo vệ nguồn và đường tín hiệu phù hợp với từng hệ thống.

2. Những rủi ro sét đặc thù tại nhà máy, nhà xưởng

Môi trường nhà máy có nhiều hệ thống kỹ thuật liên kết với nhau nên ảnh hưởng của sét có thể xuất hiện qua nhiều đường, không chỉ tại vị trí bị sét đánh trực tiếp. Những rủi ro thường cần xem xét gồm:

• Sét đánh trực tiếp: có thể tác động lên mái, kết cấu, thiết bị hoặc các hạng mục ngoài trời.
• Xung lan truyền từ lưới điện: quá điện áp có thể truyền qua đường nguồn vào tủ điện và thiết bị phía sau.
• Đường tín hiệu và điều khiển: cáp LAN, CCTV, RS485 hoặc các tuyến kết nối giữa nhiều khu vực có thể trở thành đường truyền xung.

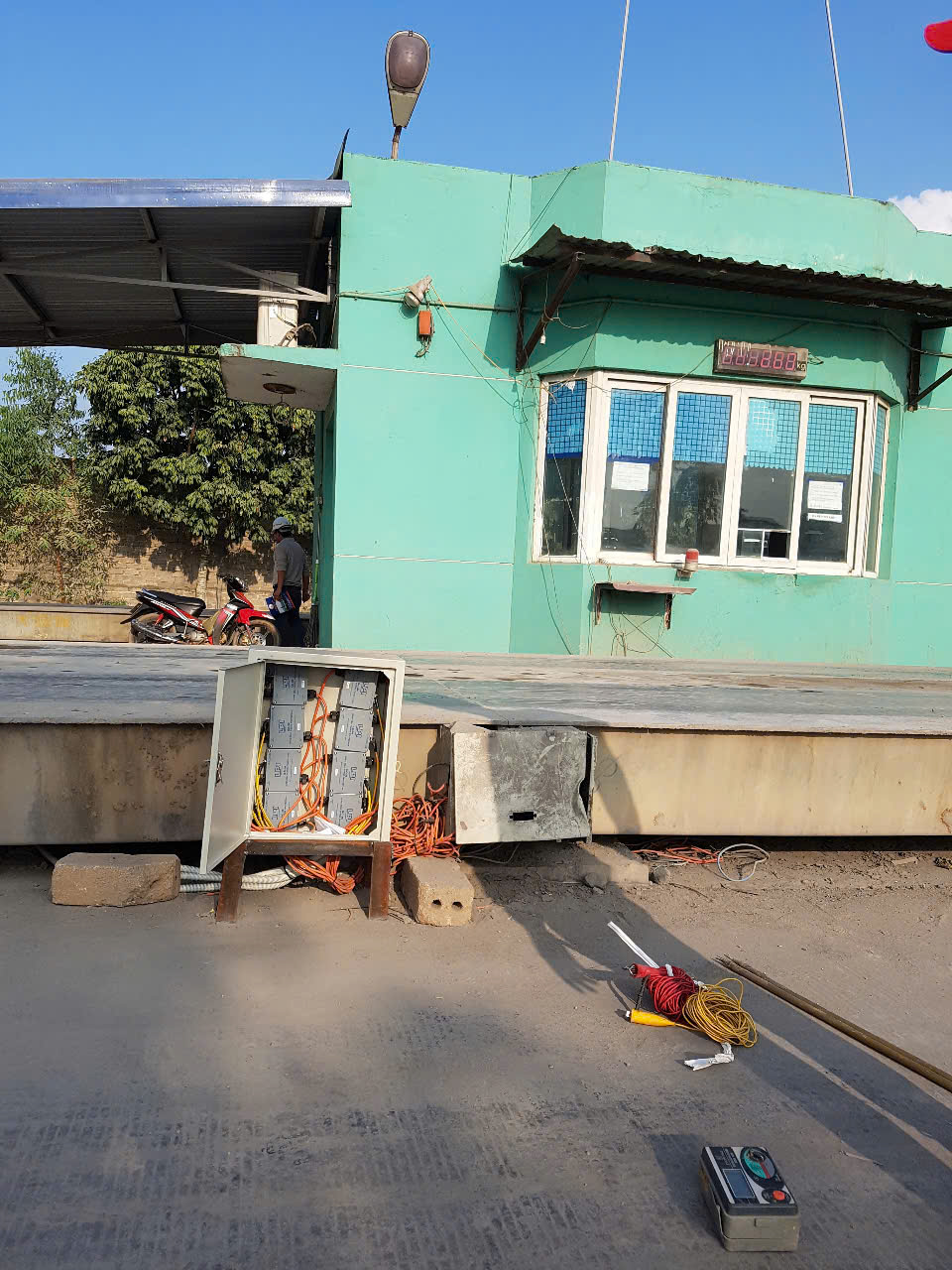

• Thiết bị ngoài trời: camera, cảm biến, trạm cân, anten và thiết bị đo lường thường có tuyến cáp kéo dài, tăng mức độ phơi nhiễm.
• Chênh lệch điện thế: các hệ tiếp địa hoặc phần kim loại không được phối hợp phù hợp có thể xuất hiện chênh lệch điện thế khi có dòng sét.
• Thiết bị điện tử nhạy cảm: PLC, inverter, server, hệ thống điều khiển và truyền thông có thể bị ảnh hưởng ngay cả khi công trình không chịu sét đánh trực tiếp.

3. Khảo sát trước khi lựa chọn giải pháp chống sét nhà máy

Khảo sát hiện trường là bước cần thiết để giải pháp chống sét nhà máy bám đúng điều kiện thực tế, thay vì áp dụng một cấu hình có sẵn cho nhiều công trình. Các dữ liệu kỹ thuật cần được ghi nhận gồm:

• Quy mô, chiều cao và hình dạng công trình: xác định phạm vi, các khu vực và hạng mục cần bảo vệ.
• Kết cấu mái: vật liệu, thiết bị trên mái, ống khói, bồn chứa hoặc các kết cấu nhô cao.
• Phân khu chức năng: khu sản xuất, kho, trạm điện, phòng điều khiển và các khu vực có yêu cầu bảo vệ riêng.
• Hệ thống điện: nguồn cấp, tủ điện tổng, tủ phân phối và các tải quan trọng.
• Tuyến cáp nguồn và tín hiệu: đặc biệt các tuyến đi ngoài trời hoặc kết nối giữa nhiều nhà xưởng.
• Thiết bị quan trọng: PLC, inverter, server, camera, hệ thống điều khiển và máy móc sản xuất.
• Tiếp địa hiện hữu và điều kiện địa chất: kiểm tra cấu hình, hiện trạng và các dữ liệu liên quan khi có.
• Yêu cầu dự án: tiêu chuẩn áp dụng, yêu cầu vận hành, hồ sơ thiết kế và điều kiện nghiệm thu.

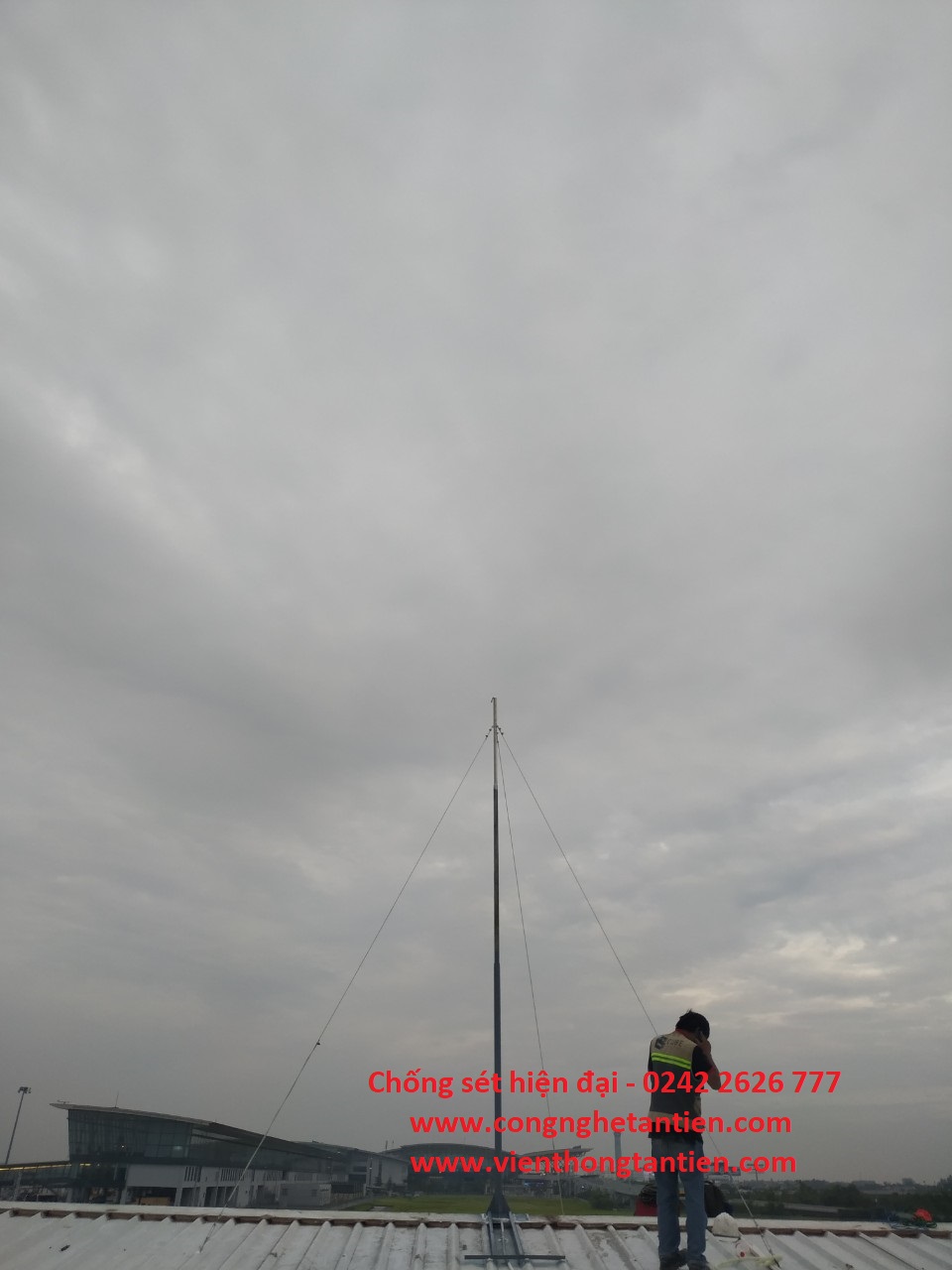

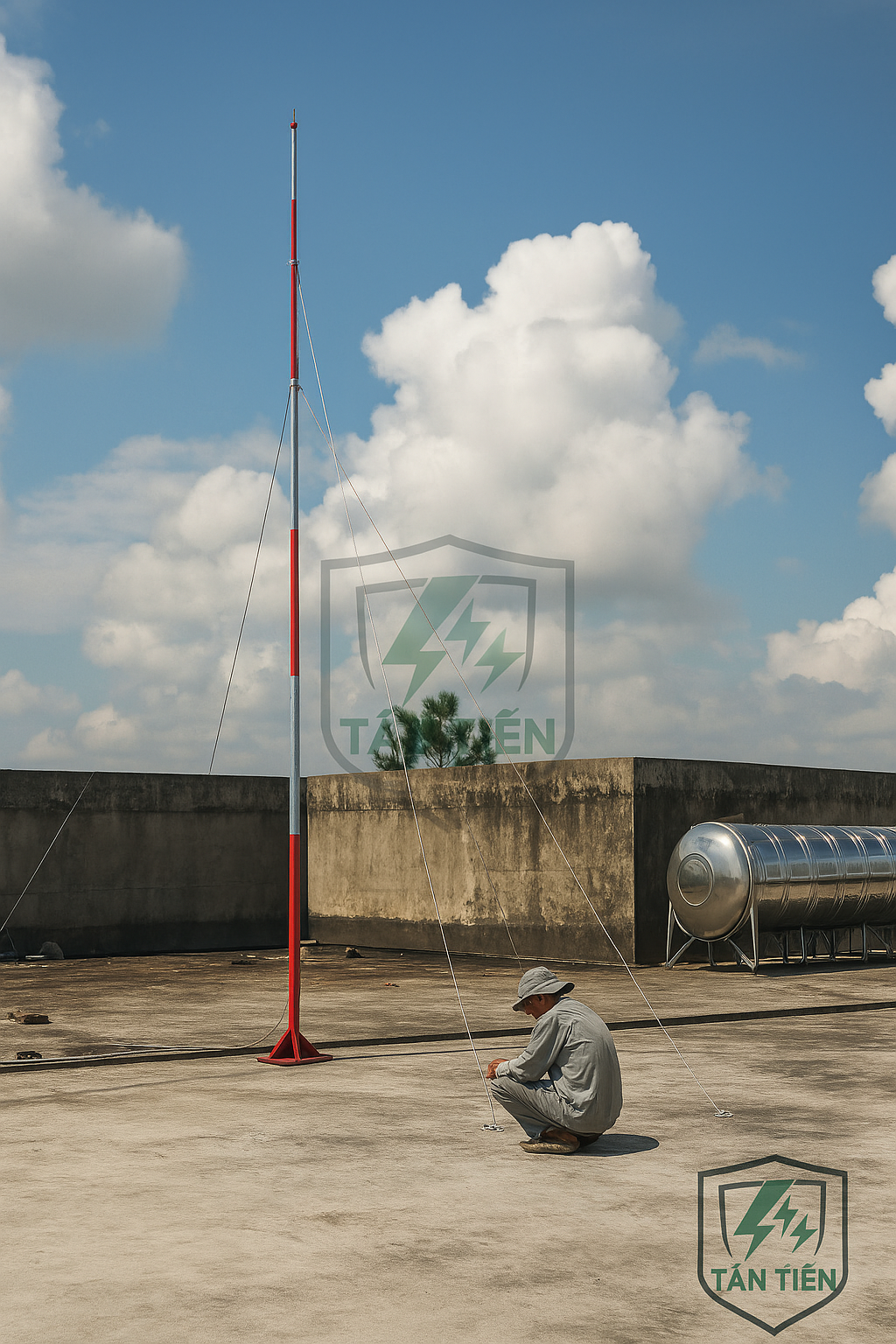

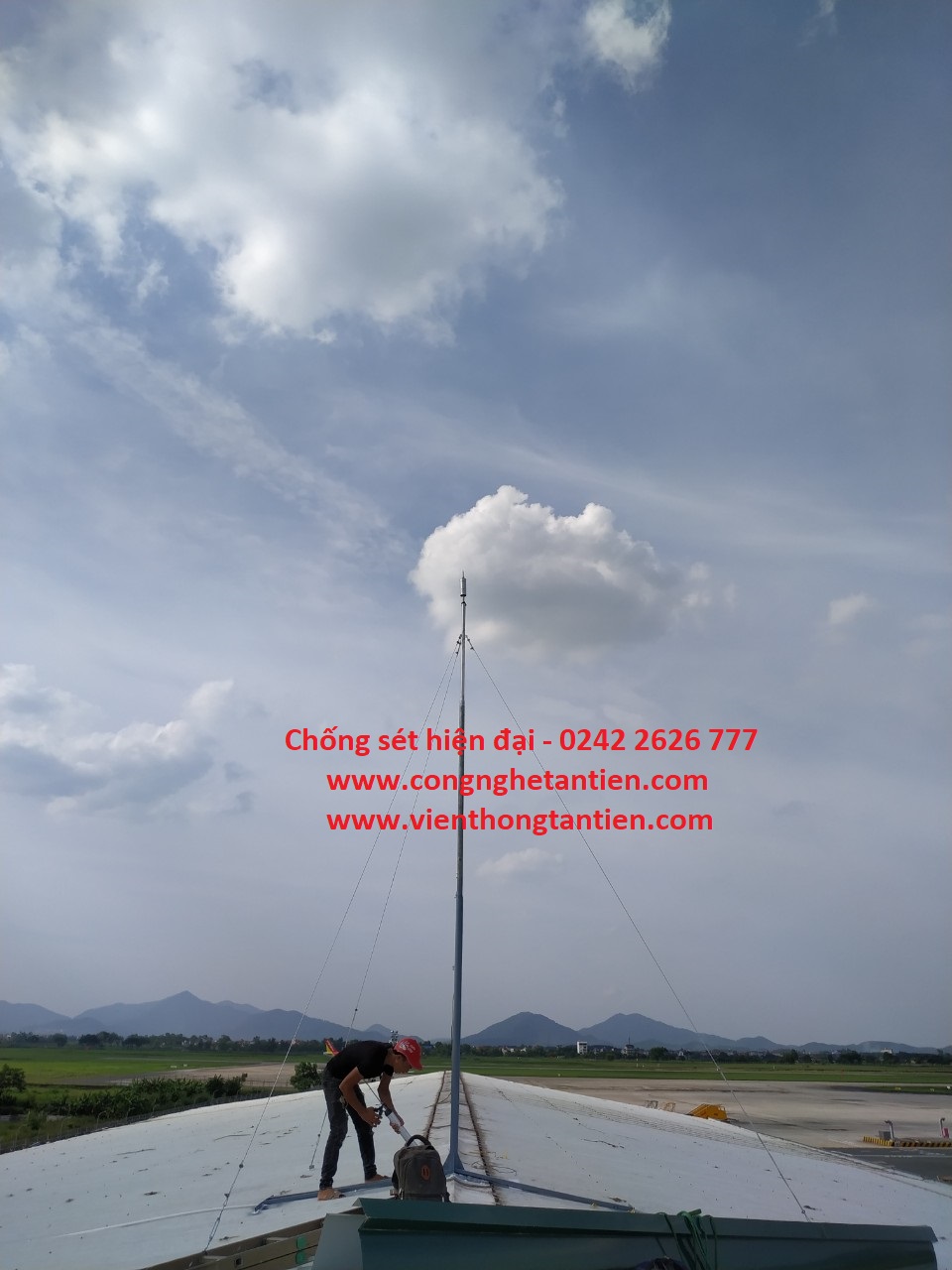

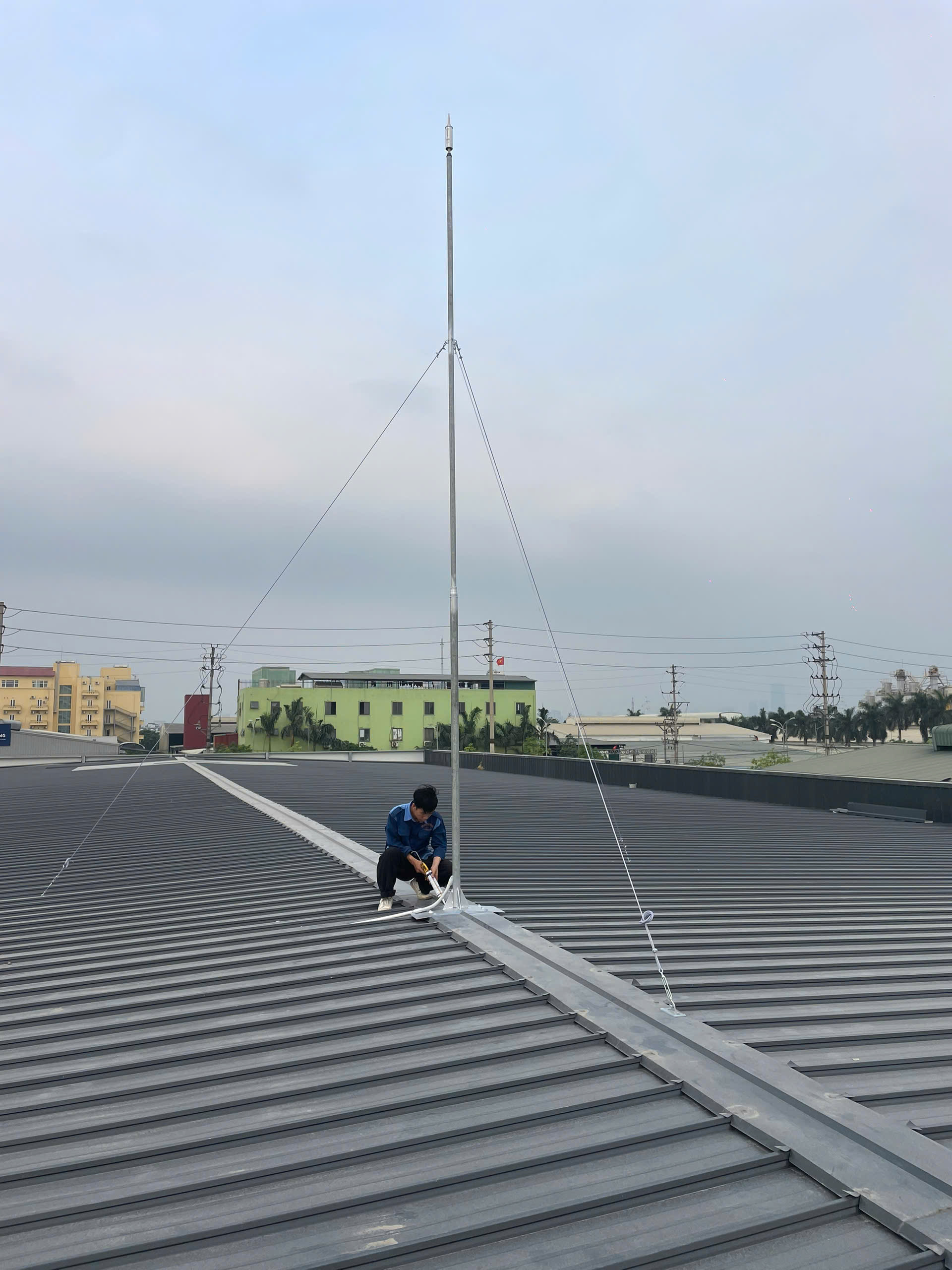

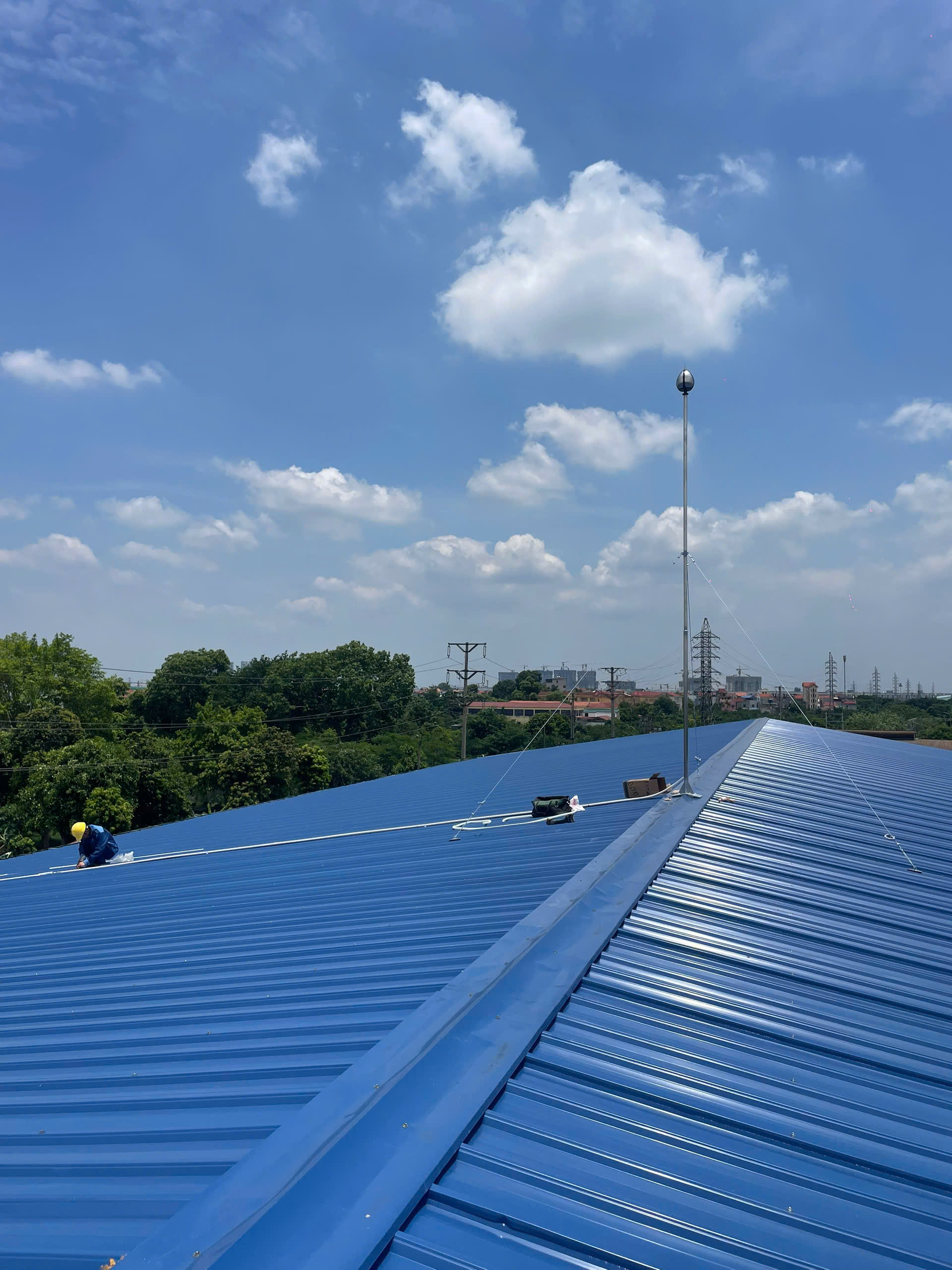

4. Giải pháp chống sét trực tiếp cho nhà xưởng

Giải pháp chống sét trực tiếp cho nhà xưởng cần xác định khu vực cần bảo vệ và phương pháp bảo vệ phù hợp với đặc điểm công trình. Tùy thiết kế và tiêu chuẩn áp dụng, hệ thống có thể sử dụng kim Franklin, lưới/lồng Faraday hoặc kim thu sét ESE .

Các yếu tố chính cần xem xét gồm:

• Vùng bảo vệ: bao phủ mái, khu vực sản xuất và các hạng mục cần bảo vệ theo phương pháp tính phù hợp.
• Vị trí đầu thu sét: xét đến hình dạng mái, chiều cao và các kết cấu nhô cao như ống khói, bồn chứa hoặc thiết bị trên mái.
• Kết cấu kim loại: cần đánh giá vai trò của mái, khung thép và các bộ phận dẫn điện trong phương án bảo vệ.
• Dây dẫn xuống và tuyến dẫn dòng sét: bố trí từ đầu thu sét đến hệ thống tiếp địa theo phương án thiết kế, hạn chế đoạn vòng, gấp khúc và các vị trí bất lợi cho thi công, kiểm tra.
• Hệ thống tiếp địa: tiếp nhận và phân tán dòng sét xuống đất, đồng thời phối hợp với liên kết đẳng thế của công trình.

Việc lựa chọn Franklin, Faraday hay ESE không nên dựa riêng vào giá hoặc phạm vi bảo vệ công bố, mà phải phù hợp kết cấu nhà xưởng, hồ sơ thiết kế và tiêu chuẩn áp dụng.

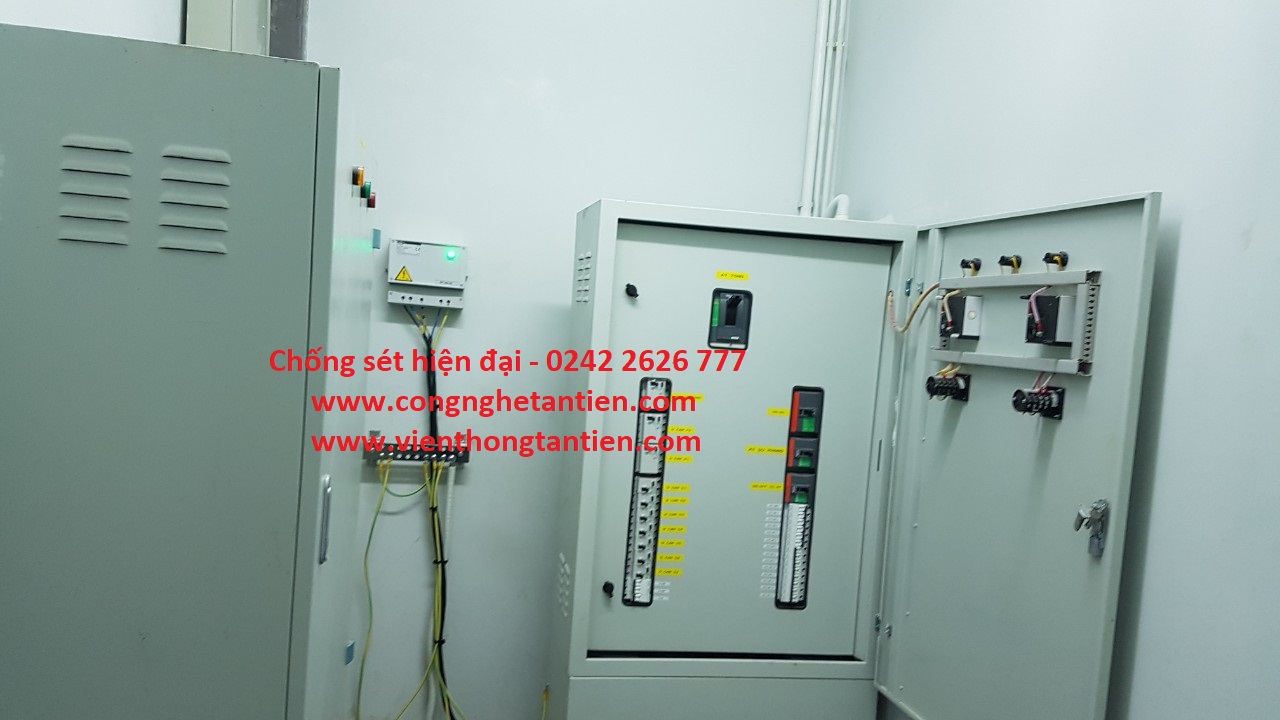

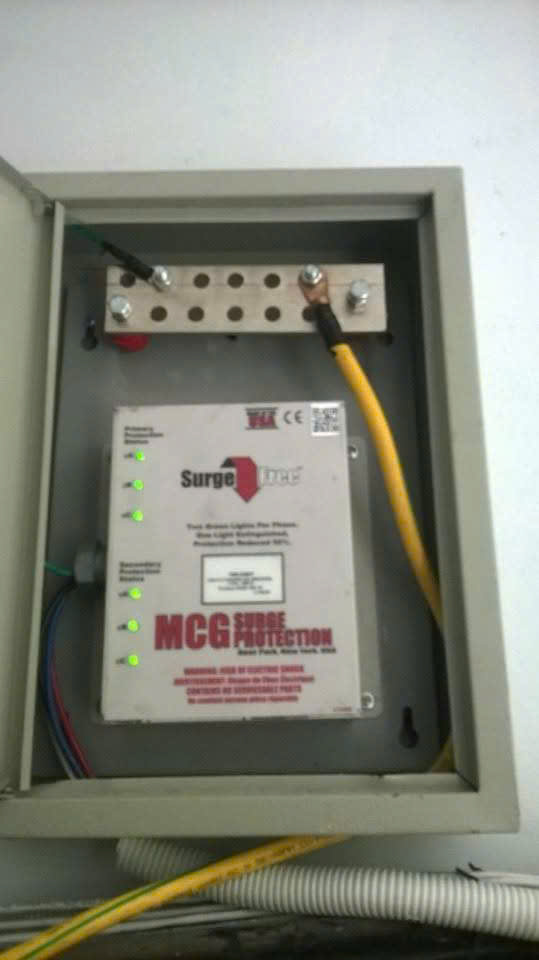

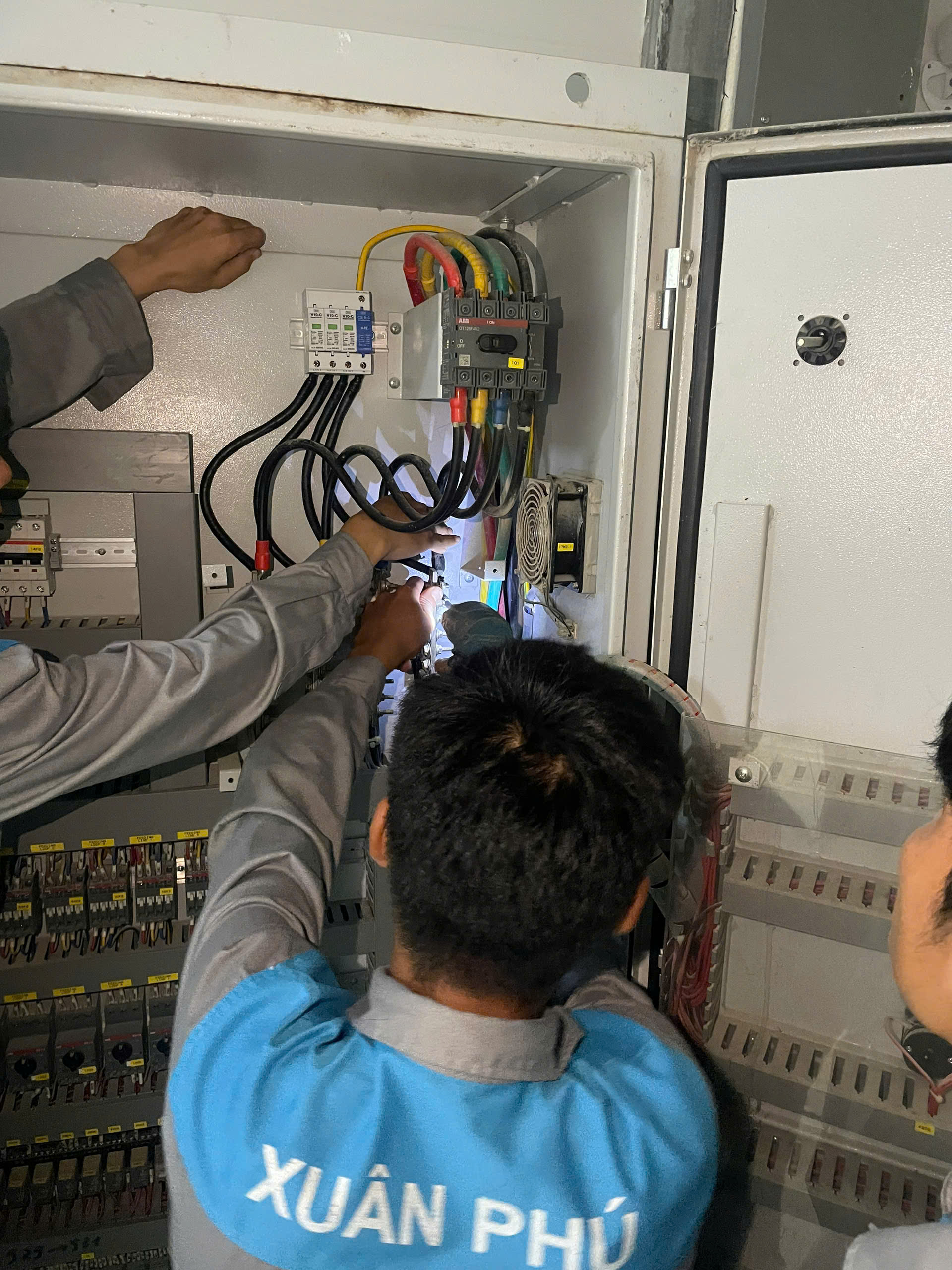

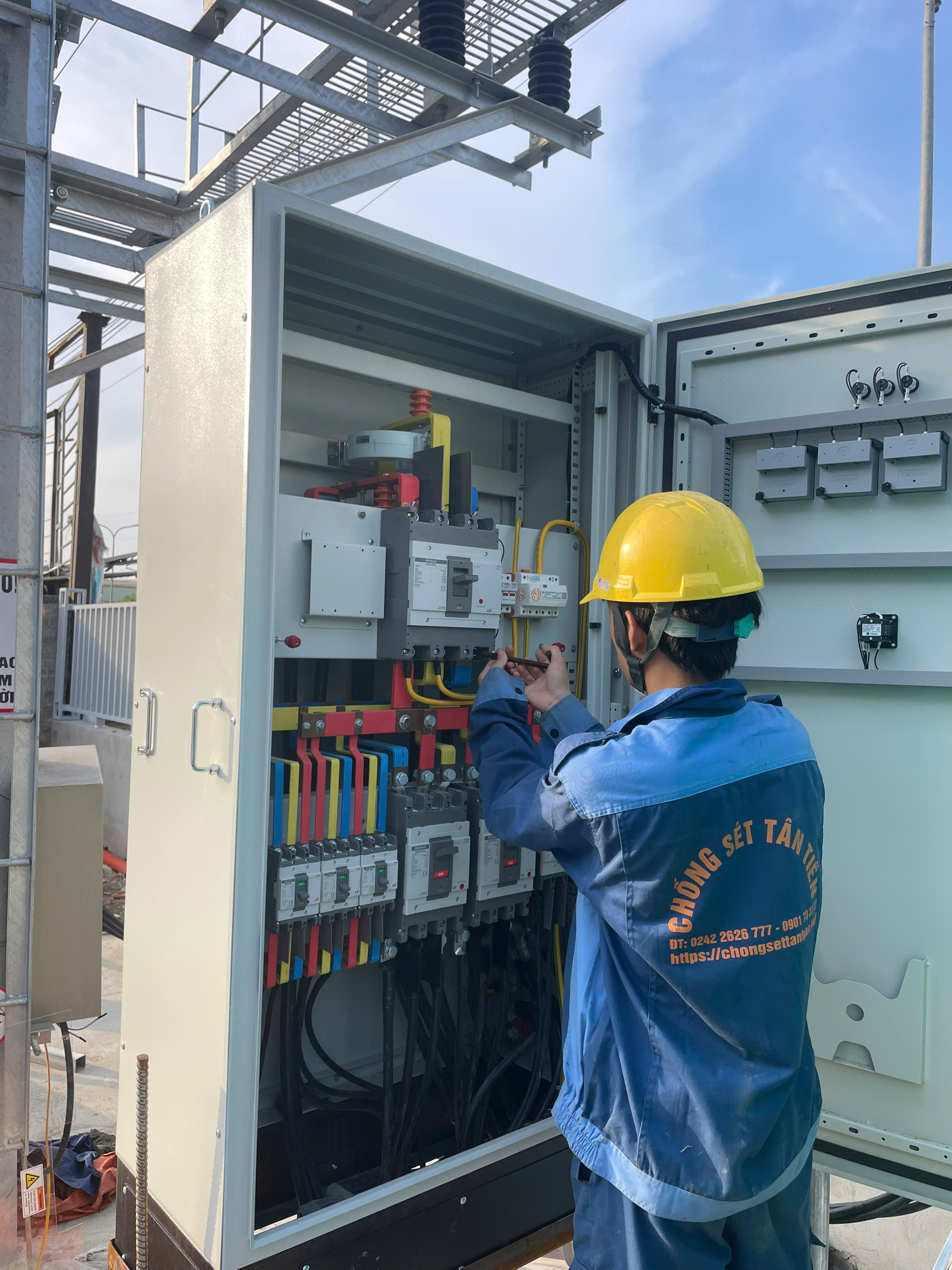

5. Chống sét lan truyền cho nguồn điện và hệ thống điều khiển

Trong nhà máy, xung sét có thể xâm nhập qua nguồn điện và các tuyến tín hiệu, ảnh hưởng đến nhiều thiết bị mà hệ thống chống sét trực tiếp không thể bảo vệ riêng lẻ. Giải pháp chống sét lan truyền cần xác định các đường xung có thể đi vào và phối hợp bảo vệ theo từng khu vực.

• Tủ điện tổng: bố trí SPD phù hợp với nguồn điện, hệ thống nối đất và mức độ phơi nhiễm tại điểm đầu vào.
• Tủ phân phối/MCC: phối hợp SPD với cấp bảo vệ phía trước để hạn chế quá điện áp còn lại truyền tới thiết bị.
• PLC/SCADA, inverter: xem xét đồng thời nguồn cấp và các cổng tín hiệu kết nối với hệ thống điều khiển.
• LAN/Ethernet, CCTV, RS485: sử dụng SPD tín hiệu tương thích với điện áp, giao thức, băng thông và kiểu kết nối.
• Thiết bị ngoài trời: camera, cảm biến, trạm cân hoặc thiết bị đo lường có tuyến cáp kéo dài cần được đánh giá riêng về đường nguồn và tín hiệu.

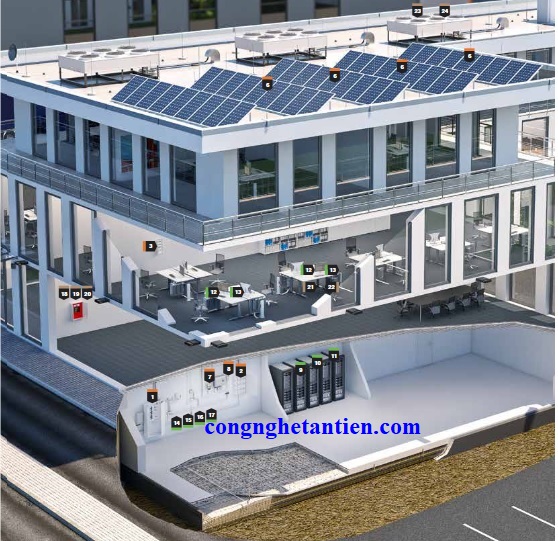

Theo nguyên tắc phân vùng LPZ , SPD được bố trí tại các ranh giới bảo vệ phù hợp. Với hệ thống nguồn, Type 1, Type 2 và Type 3 được lựa chọn, phối hợp theo vị trí lắp đặt và yêu cầu bảo vệ; không mặc định mọi nhà máy đều cần cùng một cấu hình SPD.

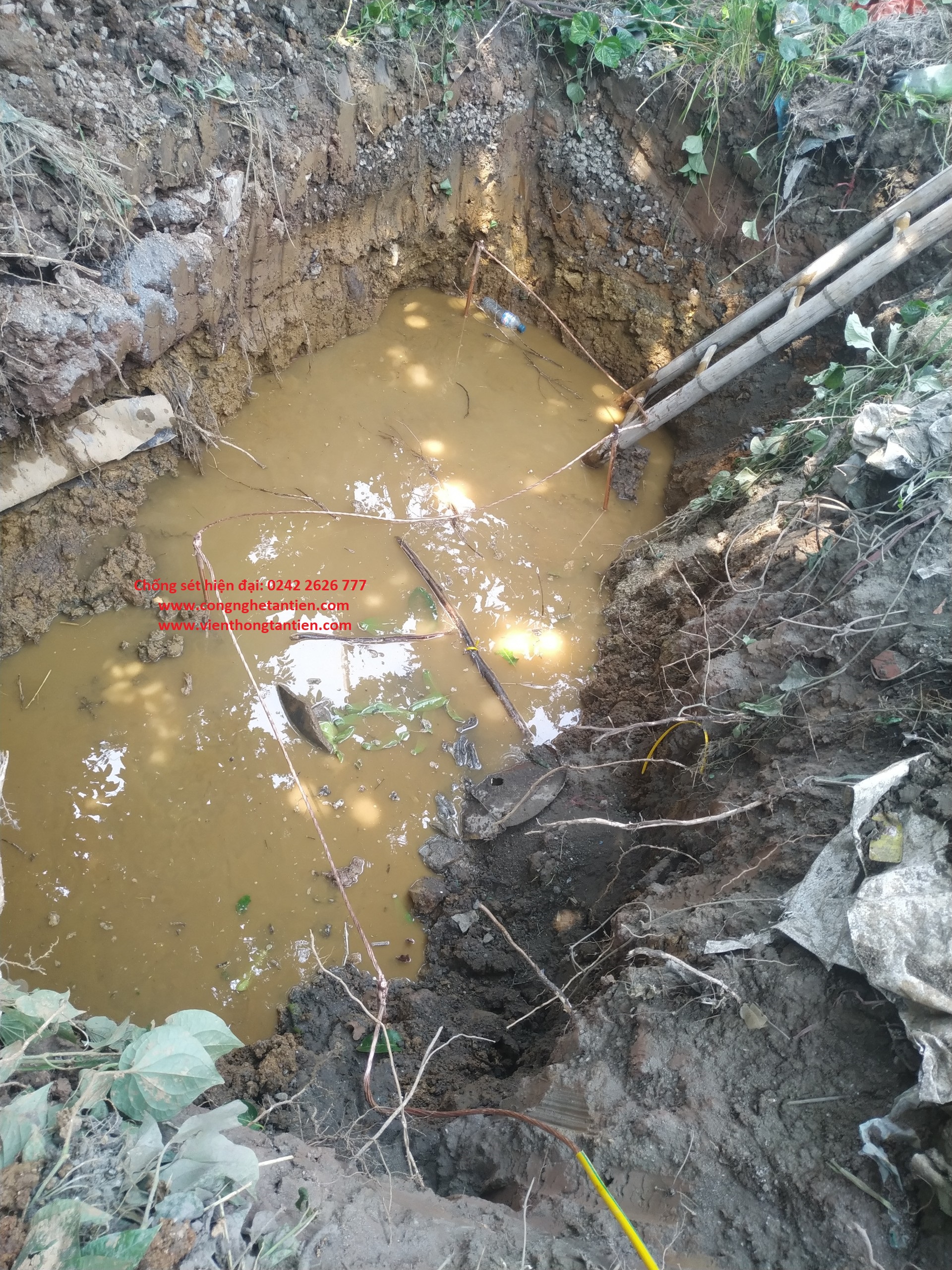

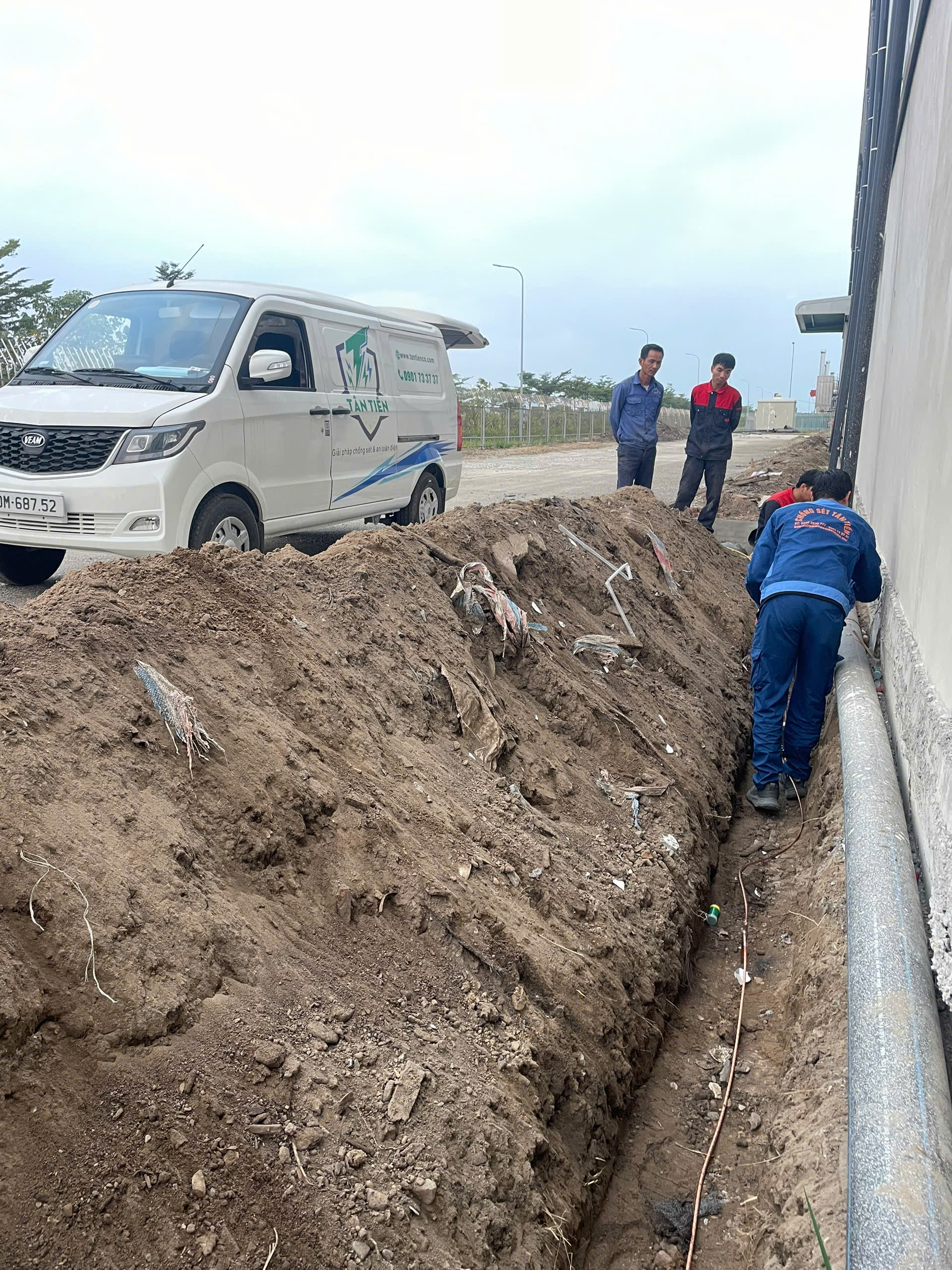

6. Tiếp địa và liên kết đẳng thế trong nhà máy

Trong nhà máy, tiếp địa cần được phối hợp với hệ thống chống sét và hệ thống điện, thay vì chỉ xem là đường thoát dòng sét. Tùy chức năng, công trình có thể có tiếp địa chống sét, tiếp địa bảo vệ và tiếp địa cho thiết bị hoặc hệ thống kỹ thuật.

Khi xây dựng phương án cần xem xét:

• Địa chất và điện trở suất đất: là cơ sở lựa chọn cấu hình, số lượng và cách bố trí điện cực.
• Tiếp địa hiện hữu: xác định chức năng, hiện trạng và phương thức liên kết trước khi bổ sung hoặc cải tạo.
• Liên kết đẳng thế: phối hợp các phần kim loại và hệ thống kỹ thuật nhằm hạn chế chênh lệch điện thế nguy hiểm khi có dòng sét hoặc sự cố điện.
• Khả năng đo kiểm: bố trí các điểm kiểm tra phù hợp để thuận tiện đánh giá và bảo trì trong quá trình vận hành.

Điện trở tiếp địa không nên áp một ngưỡng ≤10 Ω, ≤4 Ω hay ≤1 Ω cho mọi nhà máy. Giá trị yêu cầu phải căn cứ vào chức năng của hệ tiếp địa, thiết kế hệ thống điện, thiết bị liên quan và tiêu chuẩn áp dụng cho từng công trình.

7. Tiêu chuẩn áp dụng cho chống sét nhà xưởng

Tiêu chuẩn cho chống sét nhà xưởng cần được xác định theo từng phần của hệ thống và yêu cầu của hồ sơ dự án, thay vì sử dụng một tiêu chuẩn duy nhất cho mọi hạng mục.

• TCVN 9385:2012: hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống chống sét cho công trình xây dựng, đặc biệt liên quan đến hệ thống bảo vệ chống sét trực tiếp.
• Bộ TCVN 9888 / IEC 62305: được sử dụng theo từng phần tương ứng để đánh giá rủi ro, xác định biện pháp bảo vệ công trình, hệ thống bên trong và các yêu cầu liên quan đến chống sét.
• IEC 61643: áp dụng cho thiết bị chống sét lan truyền (SPD) theo từng nhóm sản phẩm và hệ thống cần bảo vệ.
• NF C 17-102: được xem xét khi phương án thiết kế sử dụng kim thu sét phát tia tiên đạo ESE, theo phạm vi và điều kiện áp dụng của tiêu chuẩn.
• Tiêu chuẩn riêng của dự án: nhà máy có thể yêu cầu thêm tiêu chuẩn quốc tế, quy chuẩn hoặc chỉ dẫn kỹ thuật của chủ đầu tư.

Khi lập phương án, cần xác định đúng tiêu chuẩn cho đúng hạng mục, đồng thời kiểm tra phiên bản và yêu cầu cụ thể được dự án chấp thuận.

8. Quy trình thi công chống sét nhà xưởng

Thi công chống sét nhà xưởng cần bám theo hồ sơ kỹ thuật và điều kiện thực tế tại công trình. Với nhà máy đang vận hành, kế hoạch triển khai còn phải tính đến mặt bằng, tiến độ và hạn chế ảnh hưởng đến hoạt động sản xuất.

Quy trình thường gồm:

Tiếp nhận hồ sơ → Khảo sát → Lập phương án → Thiết kế/hiệu chỉnh → Chuẩn bị vật tư → Thi công → Đo kiểm → Nghiệm thu & bàn giao

• Tiếp nhận và khảo sát: kiểm tra bản vẽ, hiện trạng mái, tủ điện, tuyến cáp, tiếp địa và các khu vực cần bảo vệ.
• Phương án và hiệu chỉnh: đối chiếu thiết kế với hiện trường; ghi nhận các thay đổi cần xử lý trước khi triển khai.
• Chuẩn bị vật tư: kiểm tra model, thông số và số lượng theo phạm vi công việc đã thống nhất.

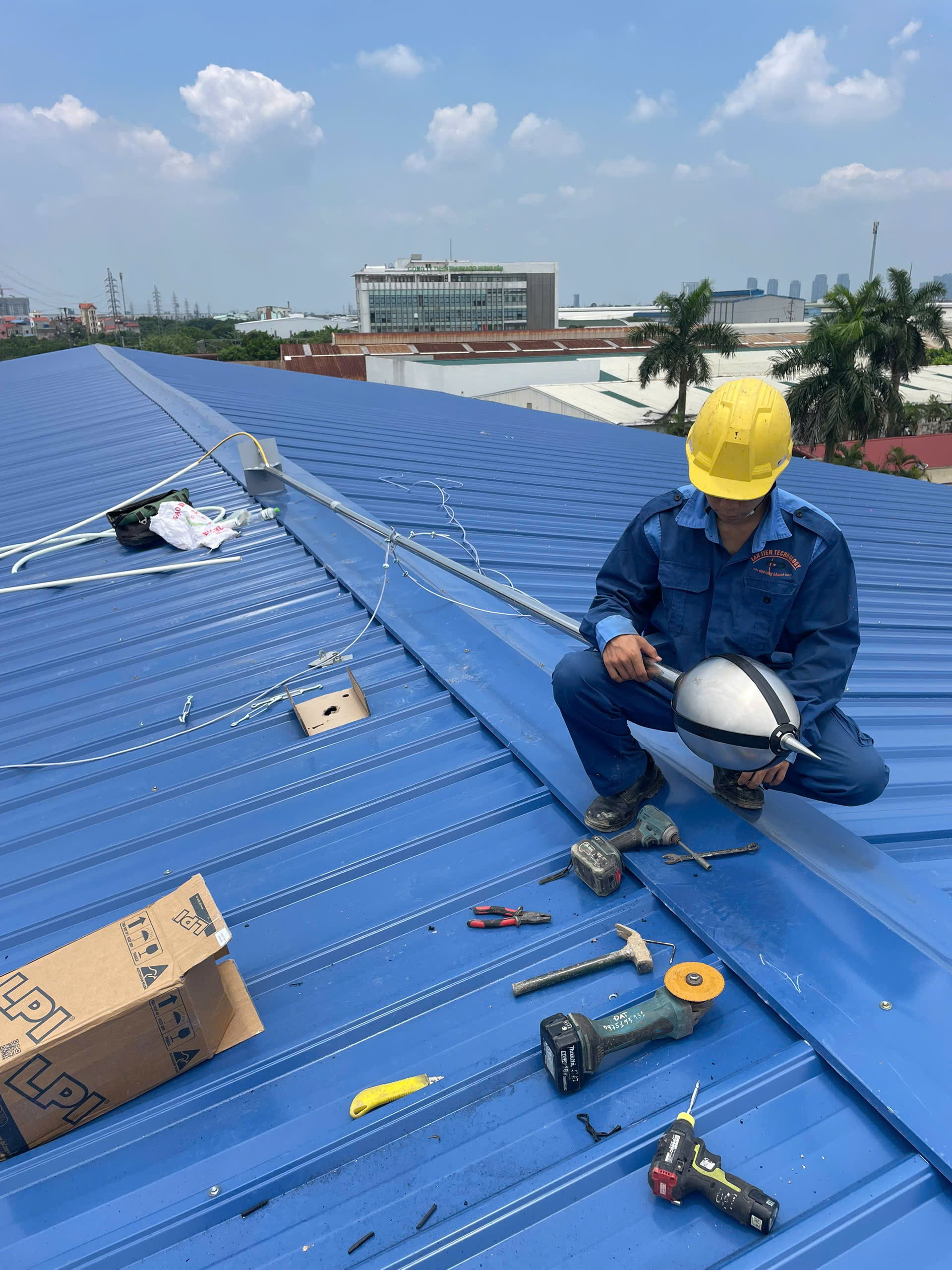

• Thi công: lắp đặt hệ thống chống sét trực tiếp, tiếp địa, liên kết đẳng thế, SPD nguồn và tín hiệu theo bản vẽ/phương án được phê duyệt.
• Đo kiểm: kiểm tra tuyến dẫn, mối nối, tình trạng lắp đặt SPD và đo điện trở tiếp địa theo phương pháp phù hợp.
• Nghiệm thu, bàn giao: ghi nhận kết quả, hình ảnh thực tế và hoàn thiện bản vẽ/hồ sơ hoàn công theo phạm vi của dự án.

9. Đo kiểm, nghiệm thu và bảo trì sau thi công

Sau khi hoàn thành thi công, hệ thống chống sét nhà xưởng cần được kiểm tra để xác nhận tình trạng lắp đặt thực tế và làm cơ sở cho nghiệm thu, vận hành sau này. Các hạng mục thường gồm:

• Kiểm tra trực quan: vị trí lắp đặt, tình trạng thiết bị, phụ kiện và các điểm kết nối.
• Kiểm tra đường dẫn sét và mối nối: xem xét tính liên tục, liên kết cơ khí, dấu hiệu lỏng, hư hỏng hoặc ăn mòn.

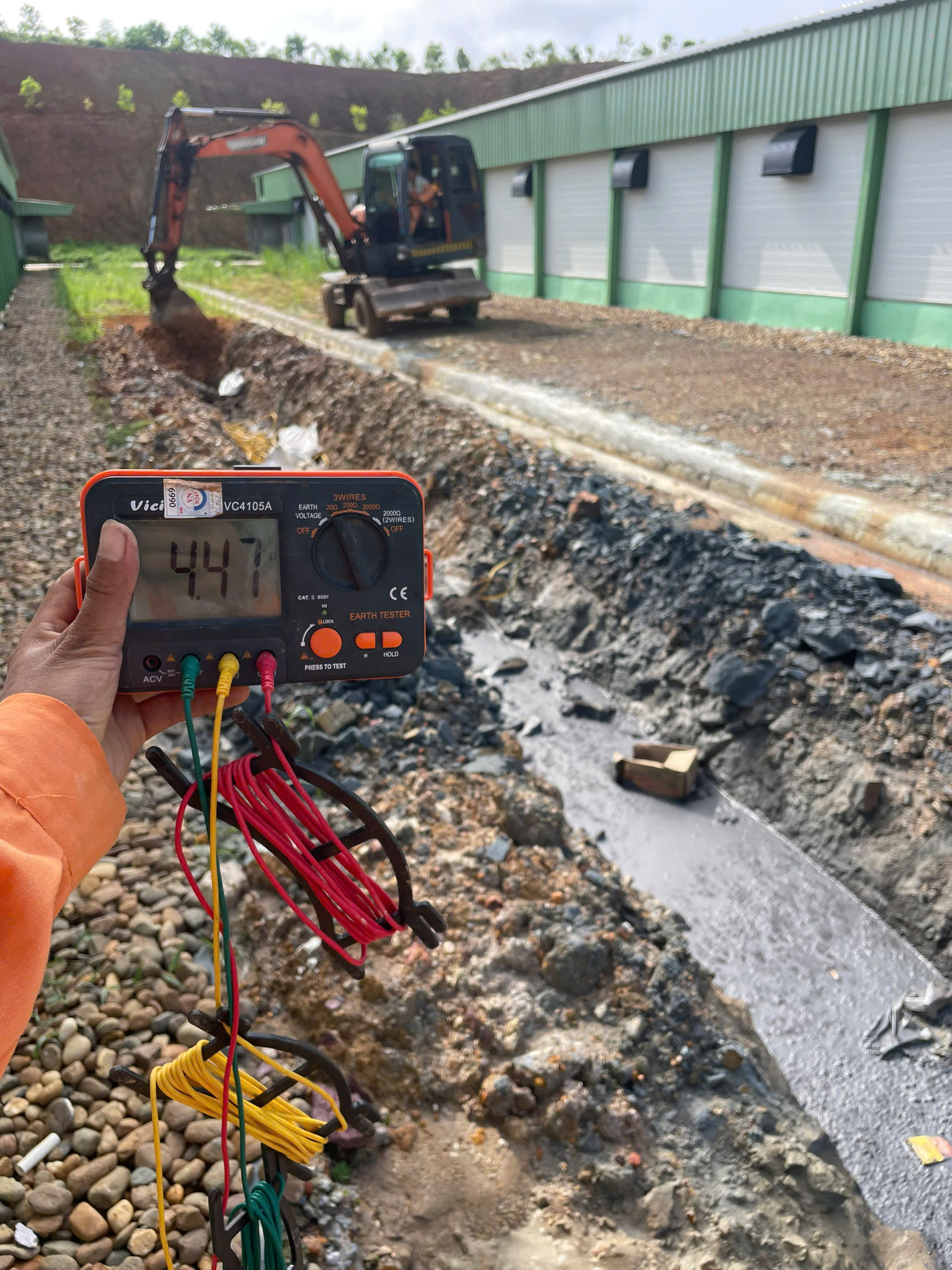

• Đo điện trở tiếp địa : thực hiện bằng phương pháp phù hợp với cấu hình hệ thống và điều kiện hiện trường; kết quả được đối chiếu với yêu cầu thiết kế.
• Kiểm tra SPD: xác định trạng thái thiết bị, chỉ thị, đấu nối và các chức năng giám sát nếu có theo hướng dẫn của nhà sản xuất.
• Hoàn thiện hồ sơ: ghi nhận kết quả đo, hình ảnh hiện trạng và các tài liệu nghiệm thu theo phạm vi dự án.

Trong quá trình vận hành, nên theo dõi và kiểm tra hệ thống định kỳ, đặc biệt sau sự kiện sét đáng kể, sửa chữa, mở rộng nhà xưởng hoặc thay đổi hệ thống điện – tiếp địa.

10. Những sai lầm thường gặp khi chống sét nhà xưởng

Một số hệ thống chống sét nhà xưởng được đầu tư đầy đủ thiết bị nhưng hiệu quả bảo vệ vẫn có thể bị hạn chế do lựa chọn hoặc triển khai chưa phù hợp:

1. Chỉ lắp kim thu sét: bảo vệ trực tiếp không thay thế được SPD, tiếp địa và liên kết đẳng thế trong hệ thống tổng thể.
2. Chọn kim thu sét chỉ theo bán kính quảng cáo: cần xem xét công nghệ, chiều cao lắp đặt, cấp bảo vệ, phương pháp tính và tiêu chuẩn áp dụng.
3. Bỏ qua SPD cho tín hiệu và điều khiển: PLC, CCTV, LAN, RS485 và thiết bị ngoài trời vẫn có thể chịu ảnh hưởng của xung lan truyền qua đường cáp.
4. Áp một giá trị điện trở Ω cho mọi hệ thống: yêu cầu tiếp địa phải căn cứ chức năng, thiết kế, hệ thống điện và tiêu chuẩn của từng công trình.
5. Không xét đến vận hành và bảo trì: vị trí thiết bị, hố kiểm tra, mối nối, SPD và tuyến dẫn cần thuận tiện cho kiểm tra, đo lường và xử lý khi nhà máy đi vào hoạt động.

11. Góc nhìn kỹ thuật từ Tân Tiến

Từ kinh nghiệm triển khai tại nhiều nhà máy, Tân Tiến nhận thấy không nên xem nhà xưởng như một công trình đơn lẻ chỉ cần “ lắp chống sét ”. Đây là một hệ thống sản xuất gồm kết cấu mái, trạm điện, tủ phân phối, PLC, mạng tín hiệu, thiết bị ngoài trời và hệ thống tiếp địa có liên hệ chặt chẽ với nhau.

Khi đánh giá thực tế, cần xem xét đồng thời đường sét trực tiếp trên mái, khả năng xung lan truyền vào tủ điện, SPD tại các cấp bảo vệ, các tuyến PLC/tín hiệu, liên kết đẳng thế và hiện trạng tiếp địa. Vị trí thiết bị và điểm kiểm tra cũng cần thuận tiện cho đo kiểm, thay thế và bảo trì trong quá trình vận hành.

Cách tiếp cận này giúp giải pháp chống sét nhà xưởng bám sát hệ thống sản xuất thực tế, thay vì chỉ tập trung vào một hạng mục riêng lẻ.

12. Kết luận - Chống sét nhà xưởng

Giải pháp chống sét cho nhà máy cần bảo vệ đồng thời công trình, hệ thống điện – điện tử và các thiết bị phục vụ sản xuất. Chống sét trực tiếp, SPD, tiếp địa và liên kết đẳng thế phải được phối hợp theo đặc điểm thực tế, đồng thời có khả năng đo kiểm và bảo trì trong quá trình vận hành.

Mục tiêu cuối cùng không chỉ là hoàn thành một hệ thống chống sét, mà còn hạn chế rủi ro hư hỏng thiết bị và gián đoạn sản xuất. Đây là yêu cầu quan trọng khi triển khai chống sét nhà xưởng .
