Thi công chống sét, tiếp địa, lan truyền: Hướng dẫn toàn diện A-Z

Một hệ thống chống sét dù được thiết kế bài bản nhưng nếu thi công chống sét sai quy cách sẽ dẫn đến các hậu quả vô cùng nguy hiểm: hiệu quả bảo vệ không đạt yêu cầu, dễ hư hỏng thiết bị điện, cháy nổ do xung sét, không đạt tiêu chuẩn để nghiệm thu công trình và khó khăn trong bảo trì – kiểm định sau này.

Phân loại hệ thống chống sét

1. Hệ thống, giải pháp chống sét trực tiếp được thiết kế để thu hút và dẫn dòng sét xuống đất một cách an toàn. Hệ thống này bao gồm kim thu sét (cổ điển hoặc ESE), trụ đỡ, dây dẫn sét xuống đất và các kết nối cơ khí có điện trở thấp.
2. Hệ thống chống sét lan truyền (SPD) bảo vệ thiết bị điện tử khỏi sét lan truyền qua đường dây điện, tín hiệu và viễn thông. SPD được phân loại thành 3 cấp: cấp 1 (tủ tổng), cấp 2 (tủ phân phối), cấp 3 (thiết bị đầu cuối).

Tiêu chuẩn kỹ thuật áp dụng tại Việt Nam

Theo tiêu chuẩn TCVN 9385:2012, hệ thống chống sét phải đảm bảo đồng bộ cả 3 phần: chống sét trực tiếp, chống sét lan truyền và hệ thống tiếp địa đạt chuẩn.

Điện trở tiếp địa phải đạt ≤ 10 Ohm cho hệ thống trực tiếp, ≤ 4 Ohm cho chống sét lan truyền và ≤ 1 Ohm cho hệ thống tín hiệu mạng phòng Server.

Hãy tham khảo quy trình thi công một hệ thống chống sét trực tiếp và làn truyền của Tân Tiến dưới đây

Quy trình thi công chi tiết tại Tân Tiến

Quy trình của chúng tôi gồm 6 bước, những thiết bị sử dụng, phương án thi công sẽ được khảo sát để tư vấn cho khách hàng phù hợp.

Bước 1: Khảo sát và thiết kế

Nhận bàn giao hồ sơ thiết kế chống sét và khảo sát lại thực tế hiện trạng công trình. Đánh giá địa hình, loại đất, chiều cao công trình, phạm vi cần bảo vệ để xác định phương án tiếp địa phù hợp.

Bước 2: Chuẩn bị thi công

Lập biện pháp thi công, bố trí nhân lực, chuẩn bị vật tư – thiết bị thi công. Kiểm tra chất lượng vật tư, đảm bảo đầy đủ CO-CQ-PL-INV-Test report.

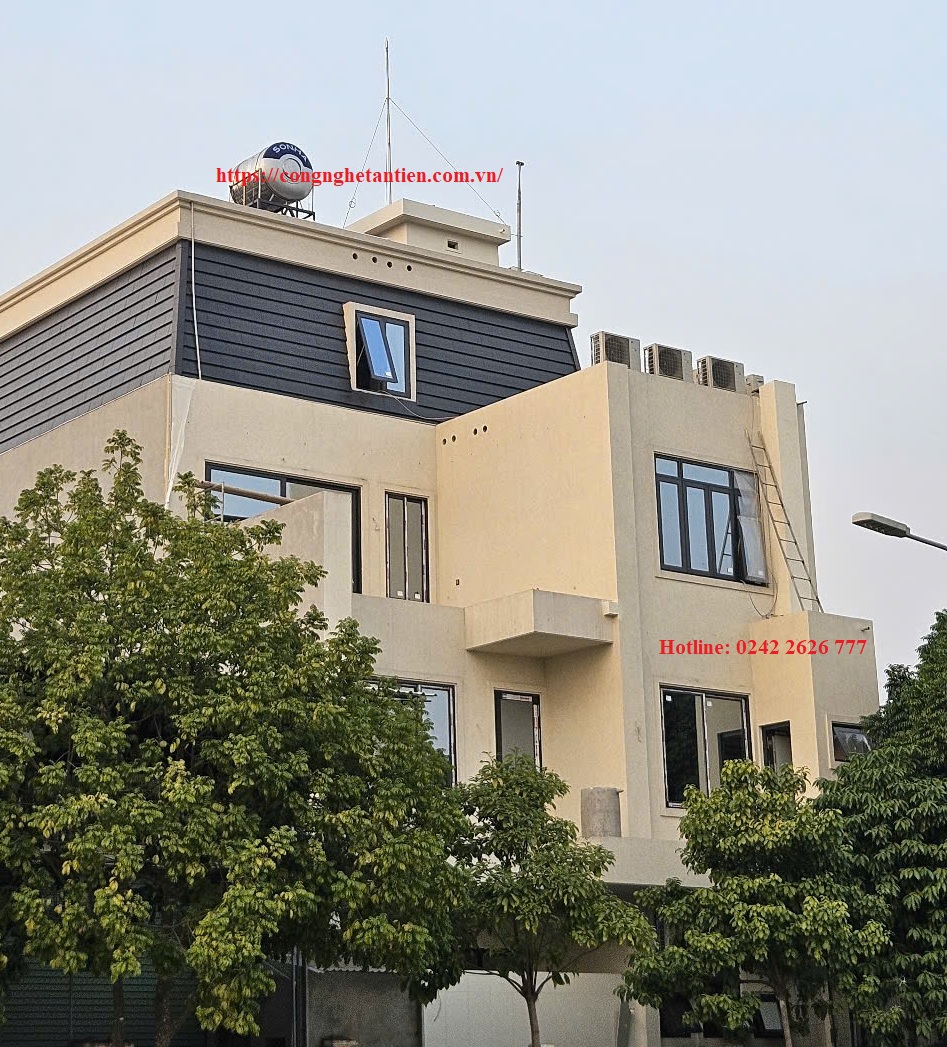

Bước 3: Thi công hệ thống thu sét

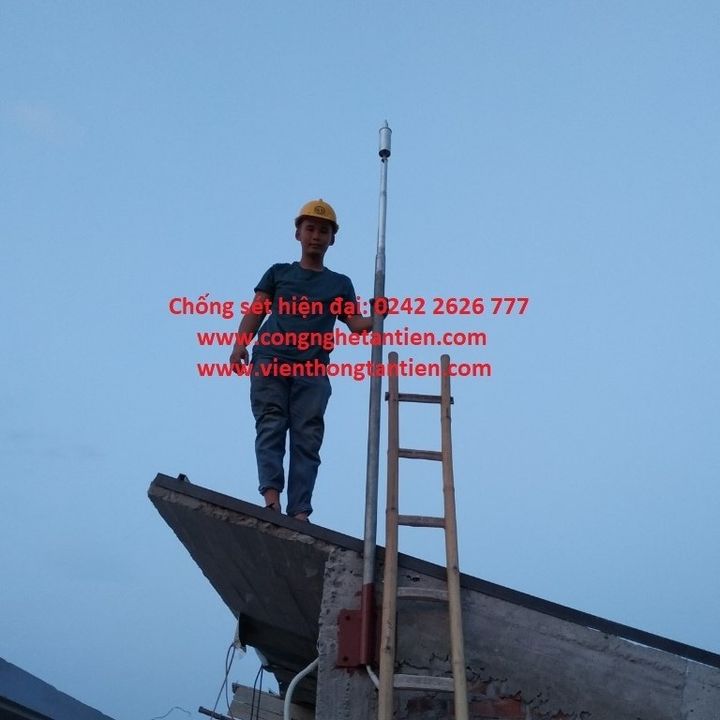

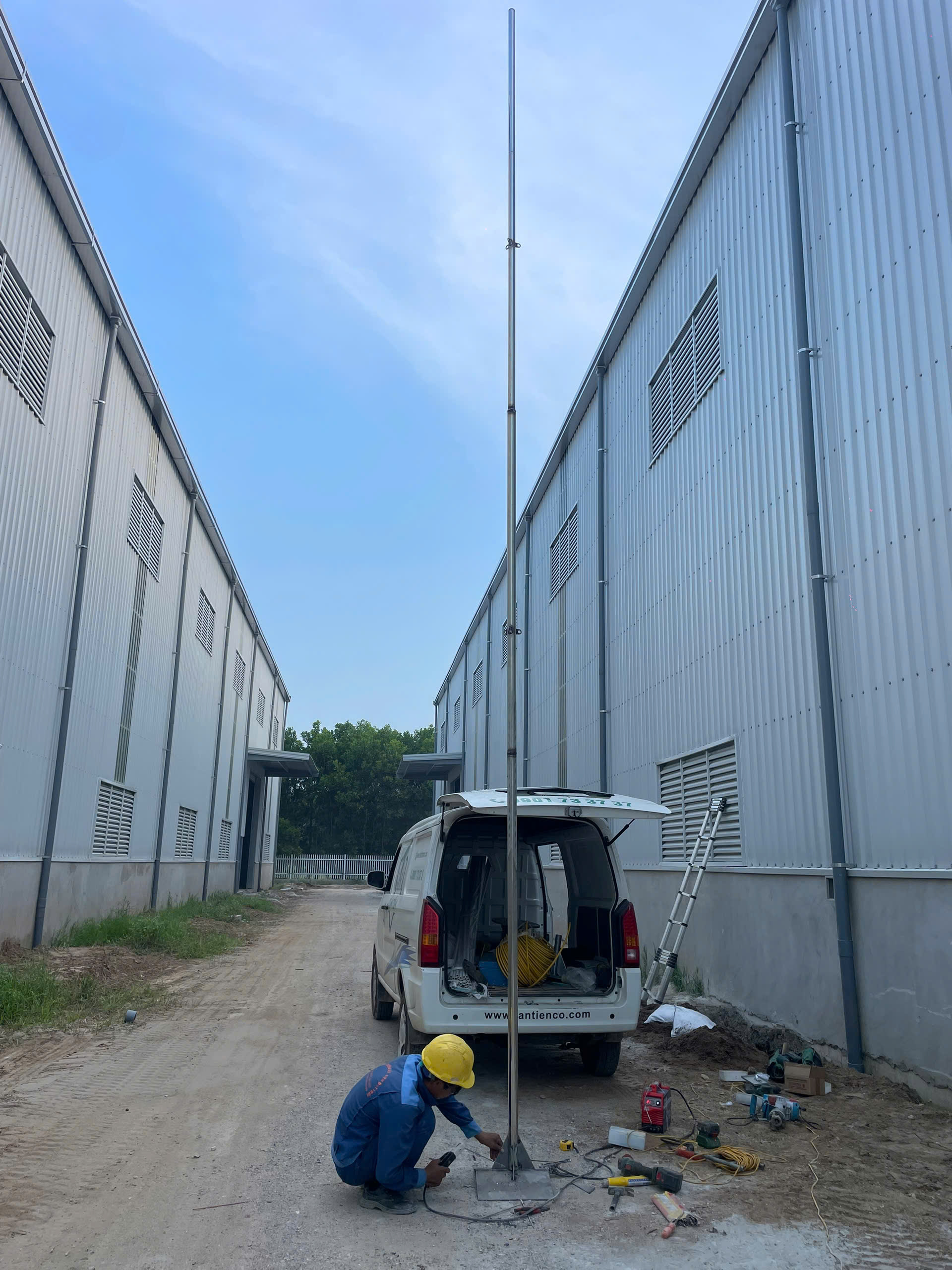

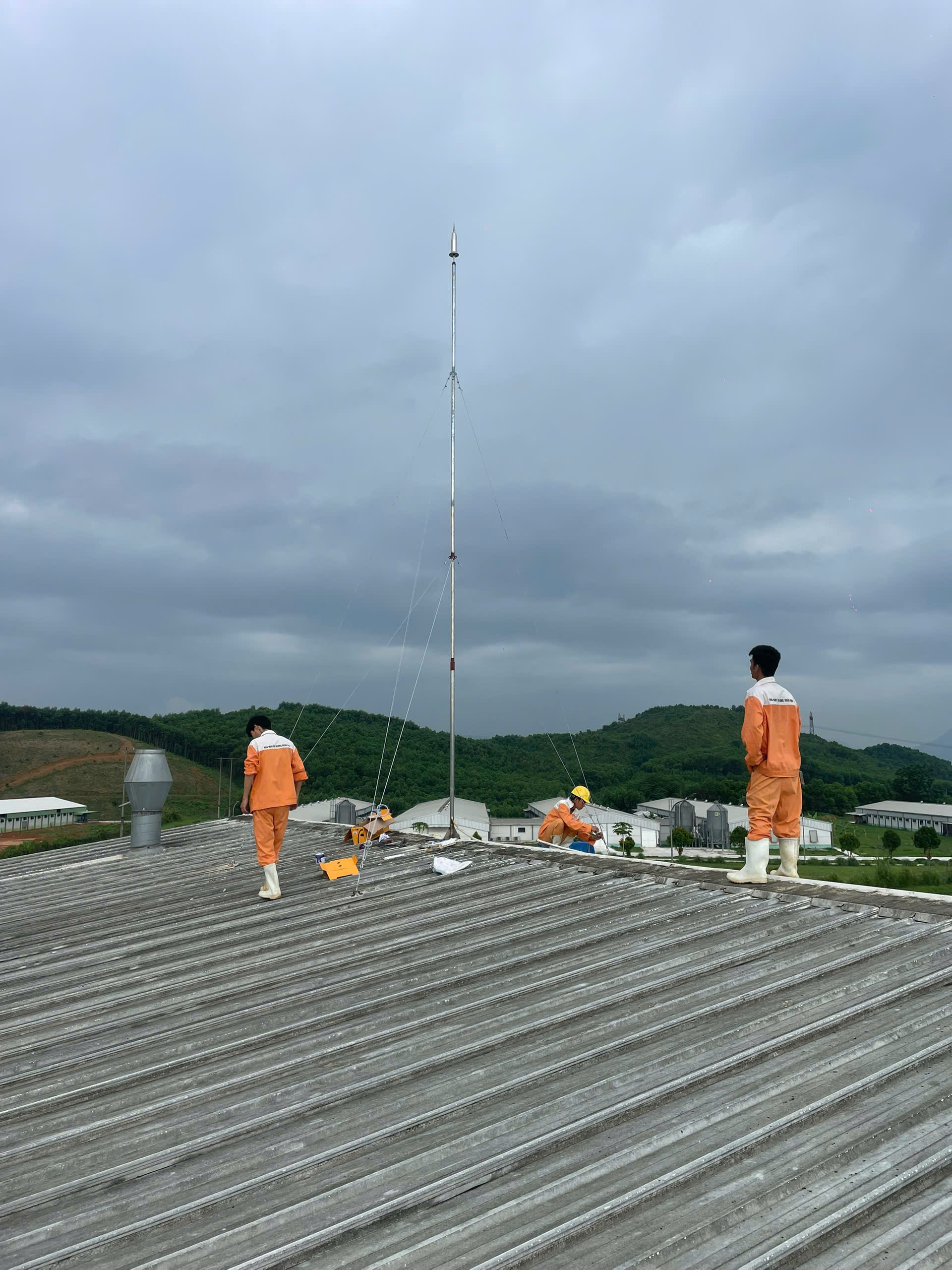

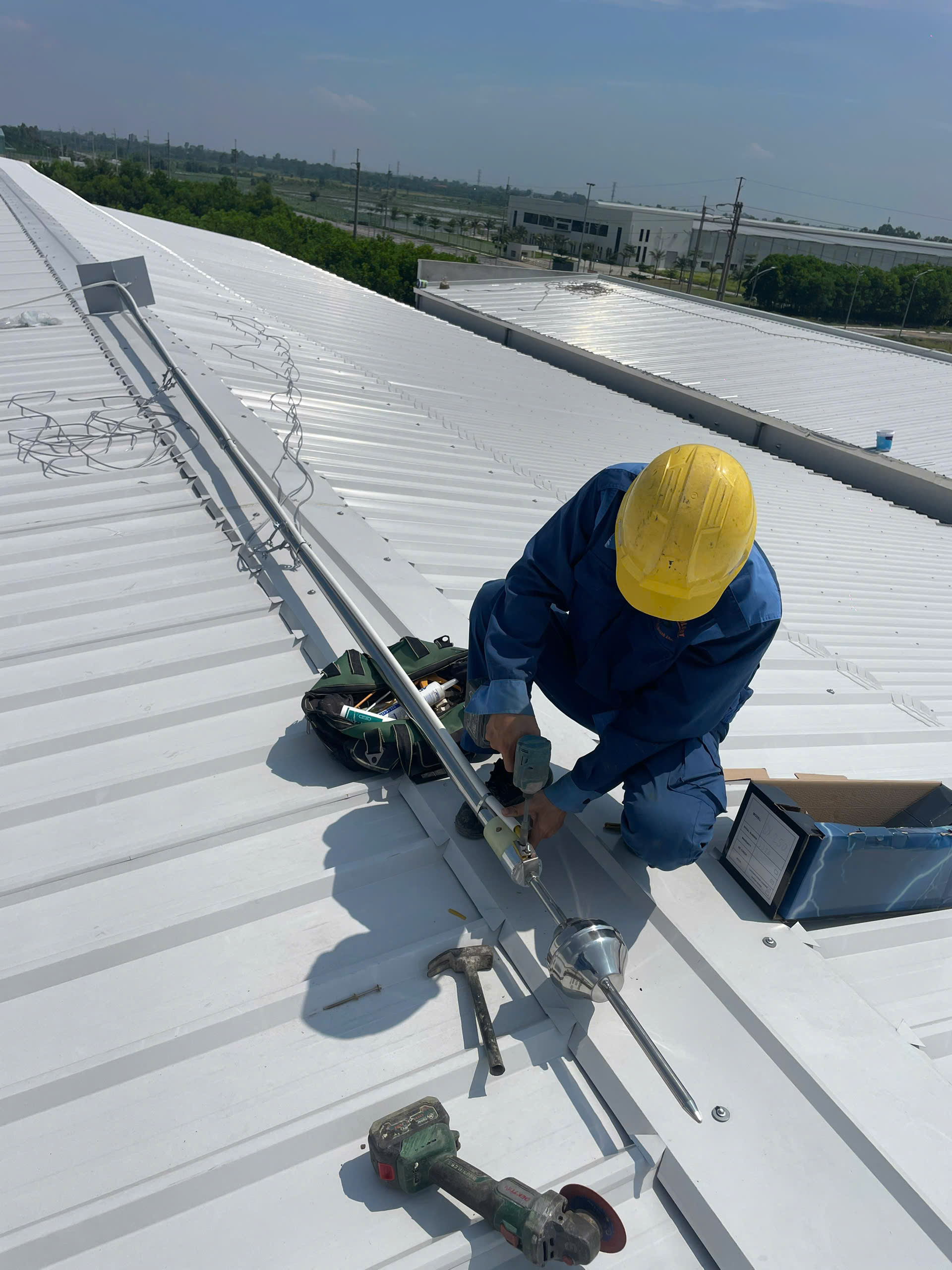

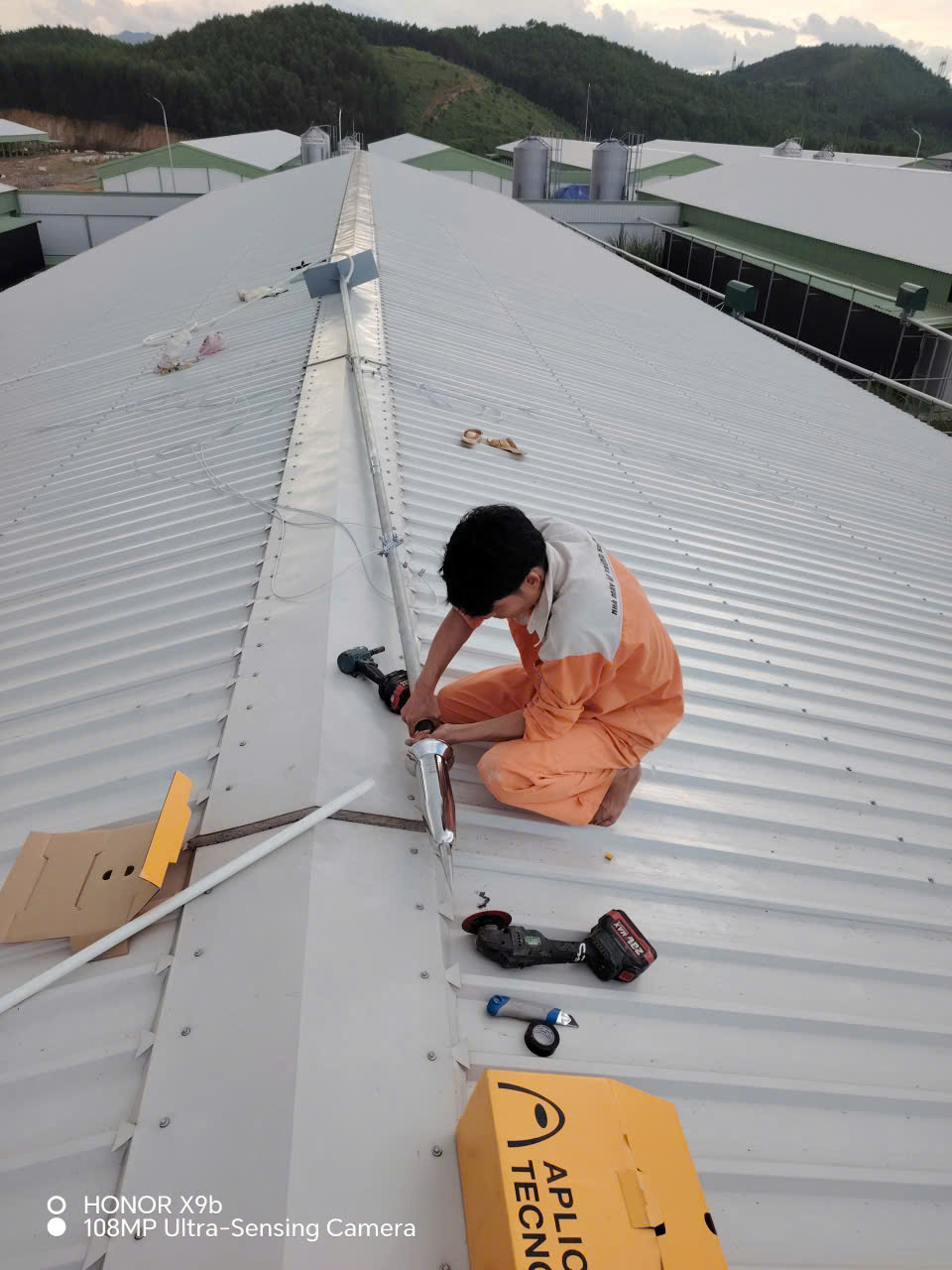

Lắp đặt kim thu sét: Cổ điển hoặc kim thu sét hiện đại (công nghệ ESE) tại vị trí cao nhất công trình. Kim ESE có hiệu suất thu sét cao hơn 2-8 lần so với kim thường.

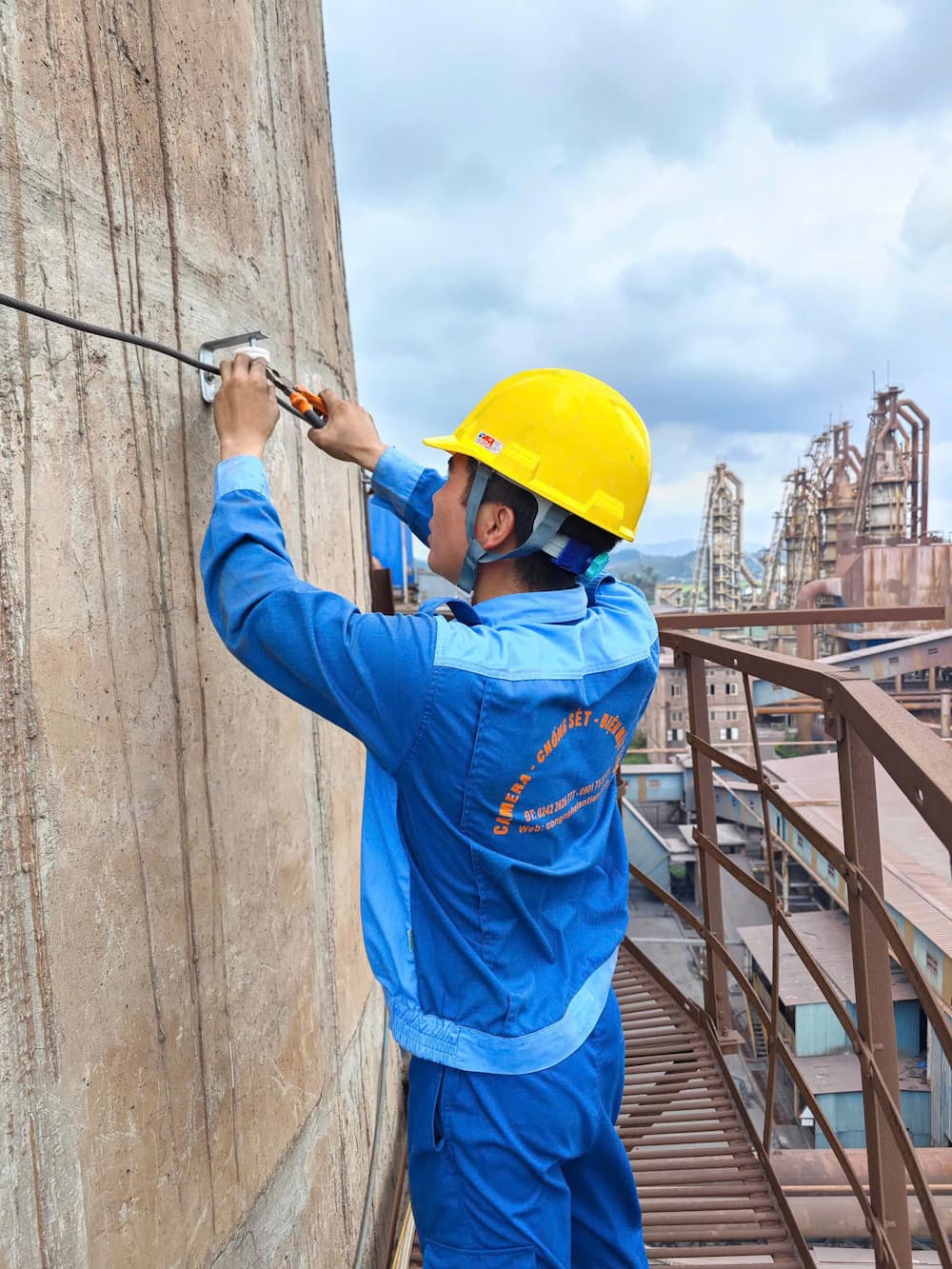

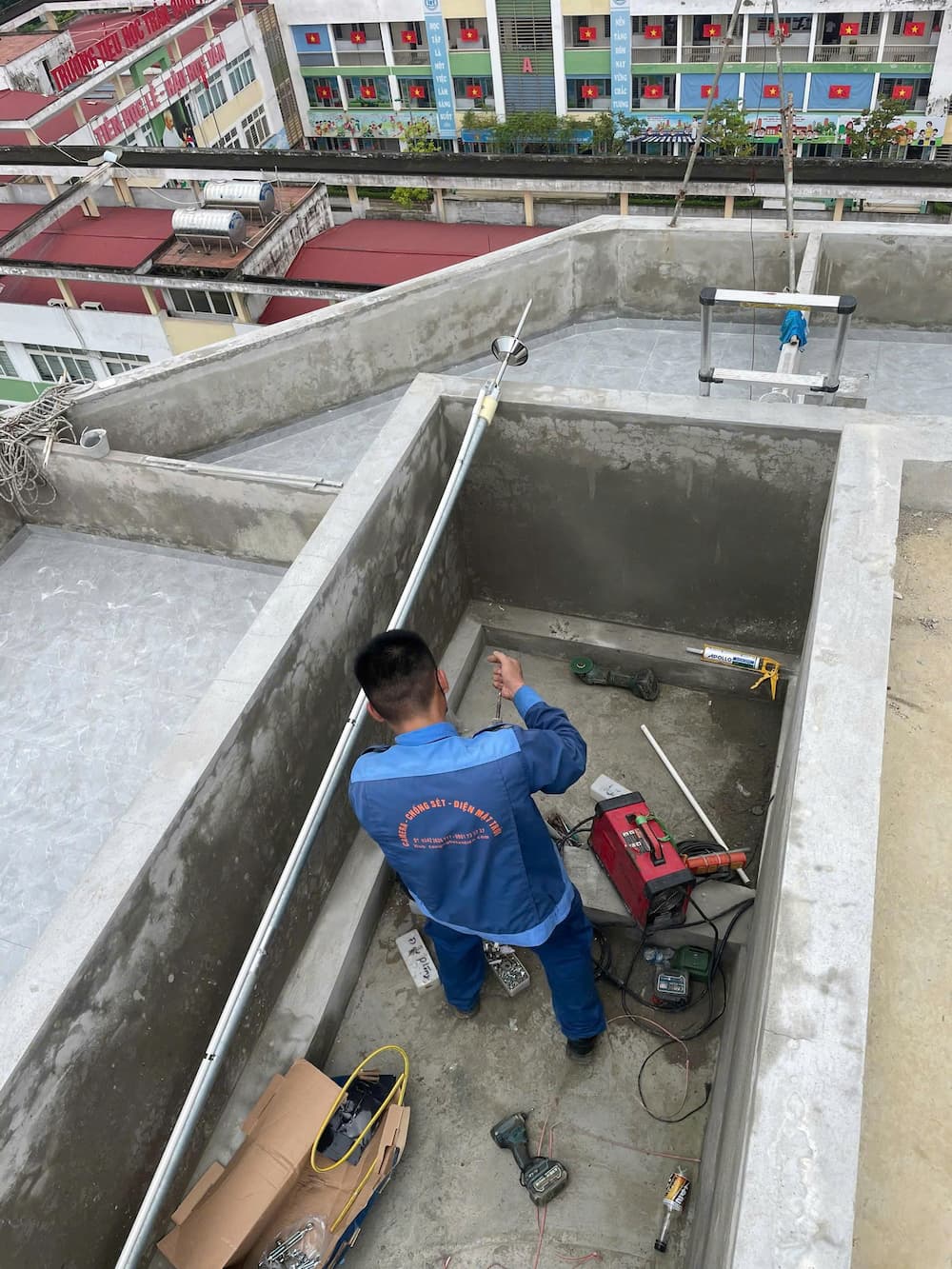

Thi công trụ đỡ và dây dẫn: Lắp đặt trụ đỡ, dây dẫn sét xuống đất, kiểm tra kết nối cơ khí với điện trở thấp. Dây đồng tiết diện tối thiểu 25mm² cho dây dẫn chính.

Bước 4: Thi công hệ thống tiếp địa

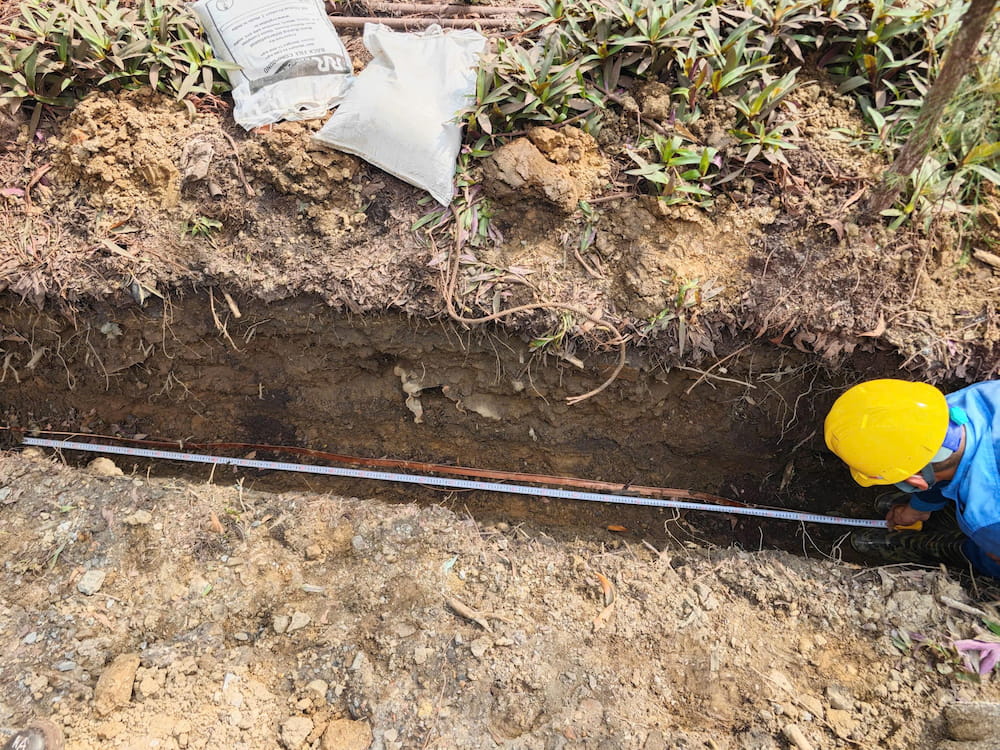

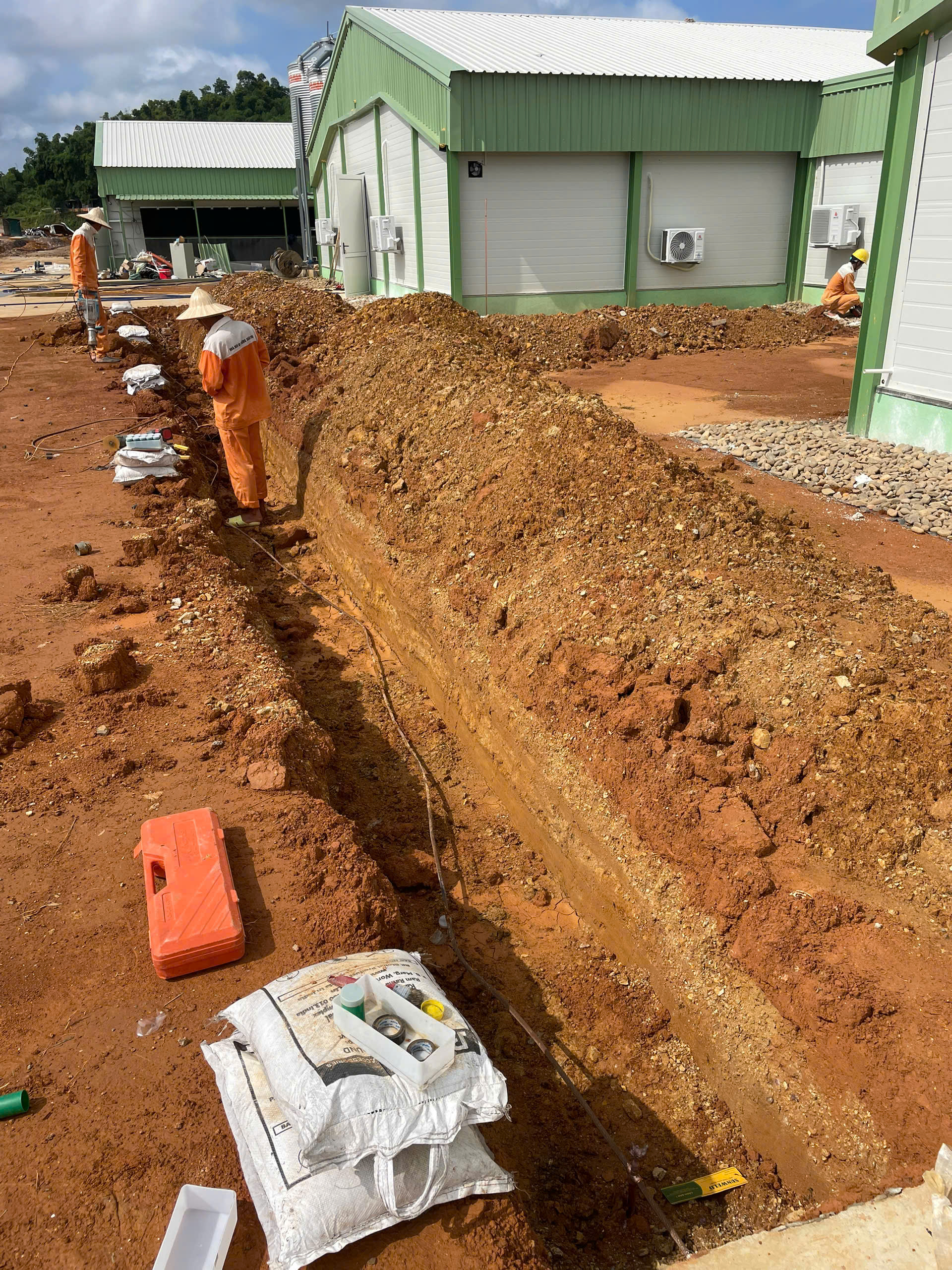

Đào rãnh và khoan giếng: Đào rãnh chôn cáp tiếp địa hoặc khoan giếng tiếp địa với cách bố trí mạng lưới dạng rãnh dài, tam giác hoặc mắt cáo.

Đóng cọc tiếp địa: Sử dụng thép mạ đồng, thép mạ kẽm, đồng nguyên chất kết hợp hóa chất giảm điện trở tùy vào địa hình.

Cọc tiếp địa thường có độ dài 1.5-2.4m.

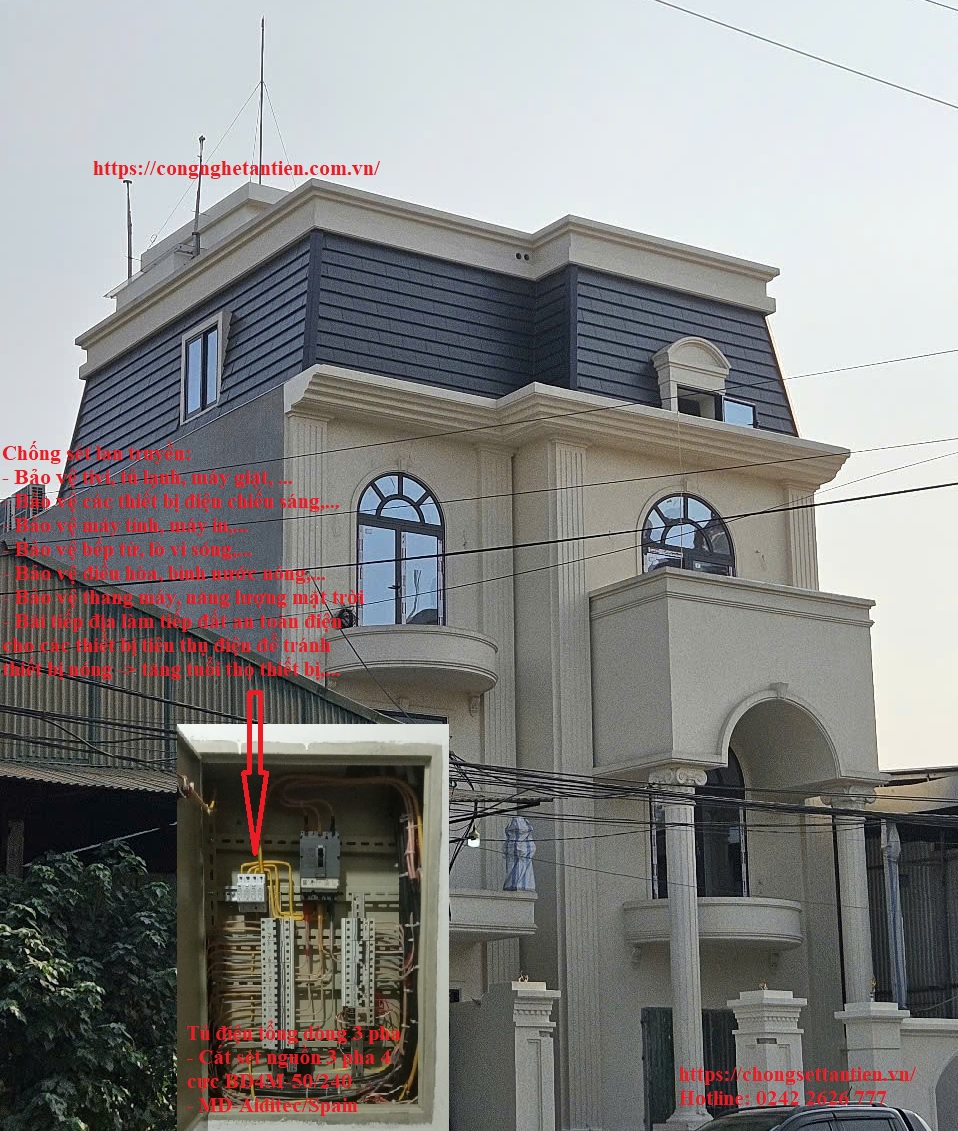

Bước 5: Lắp đặt SPD chống sét lan truyền

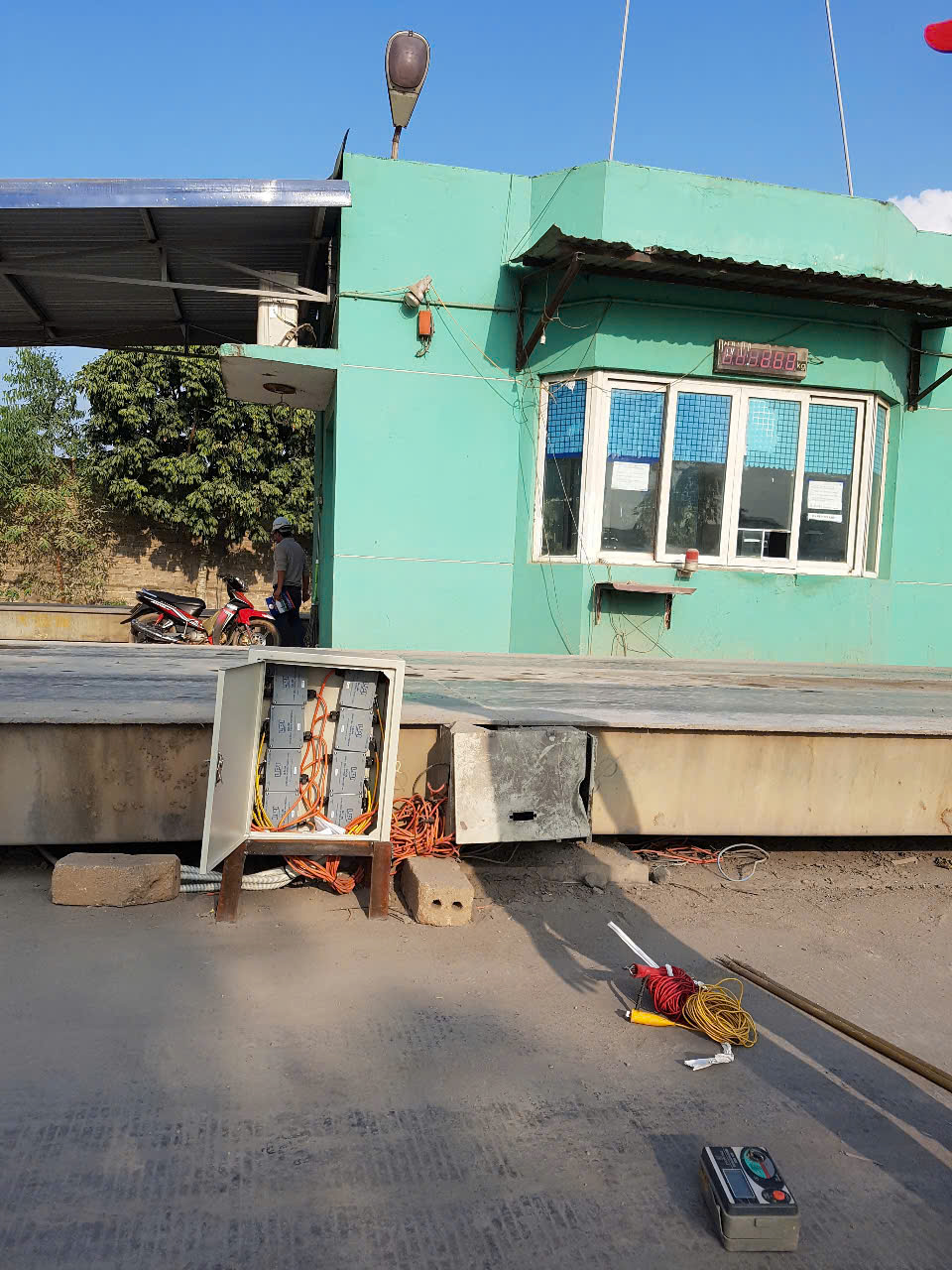

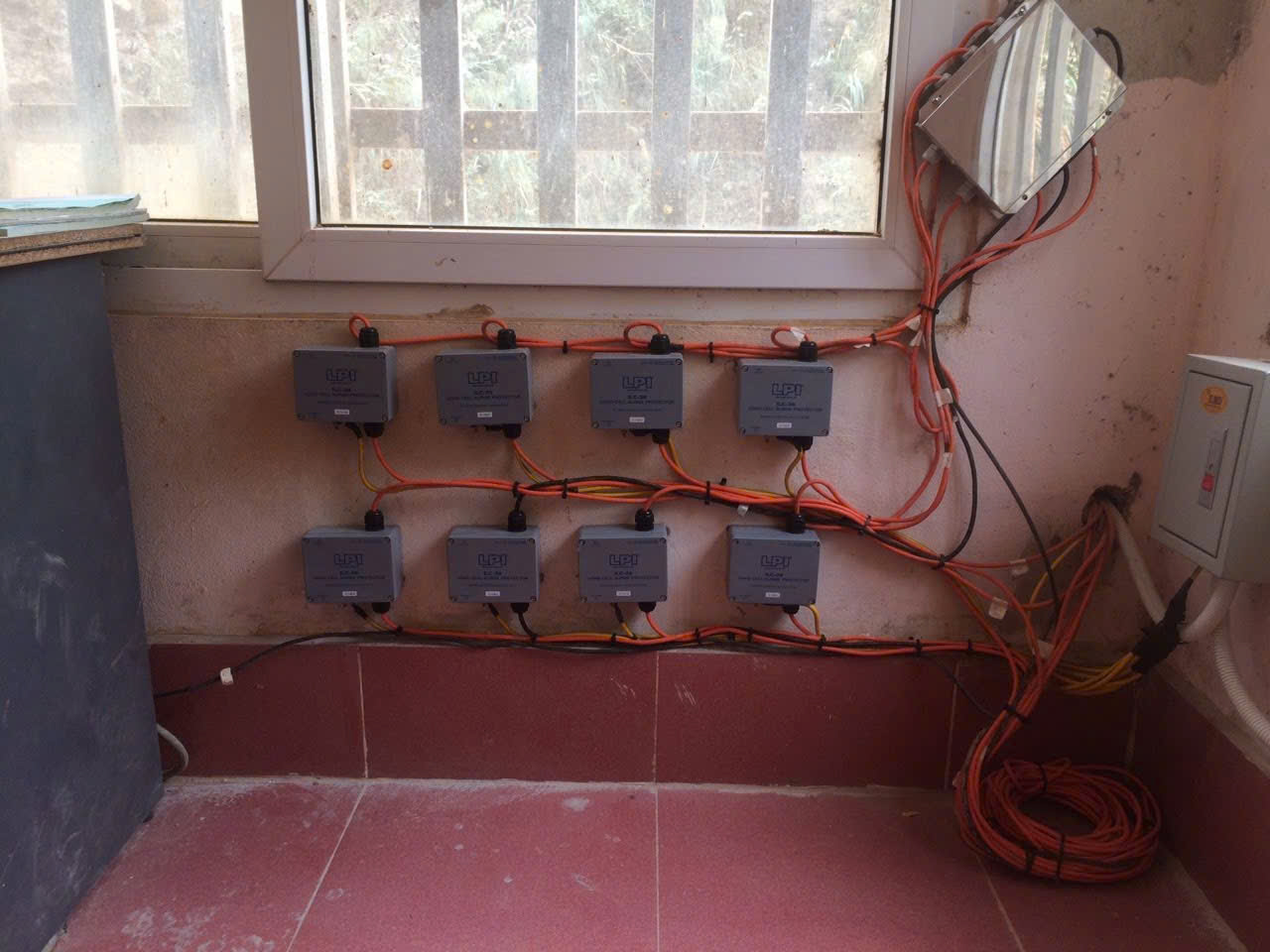

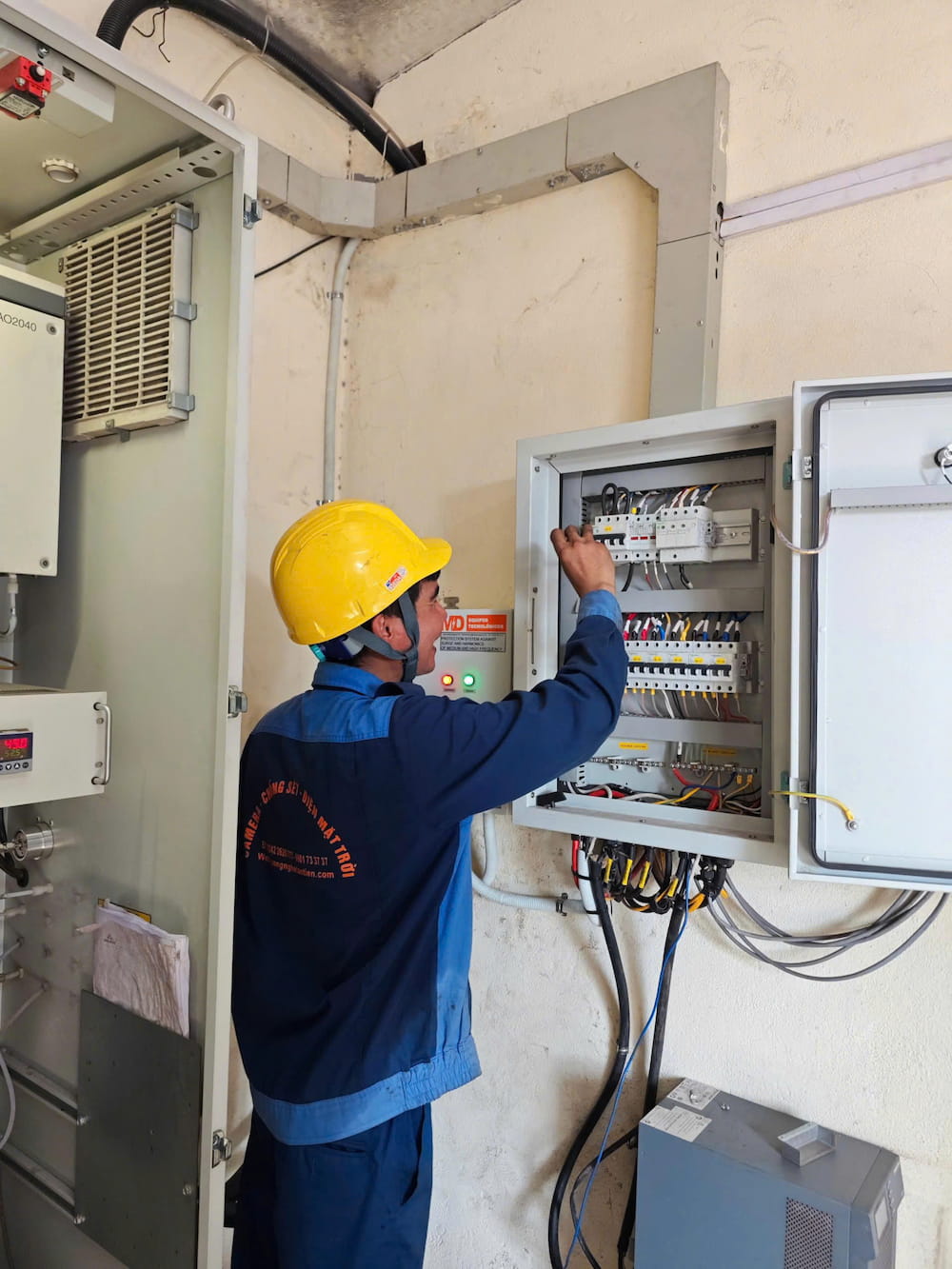

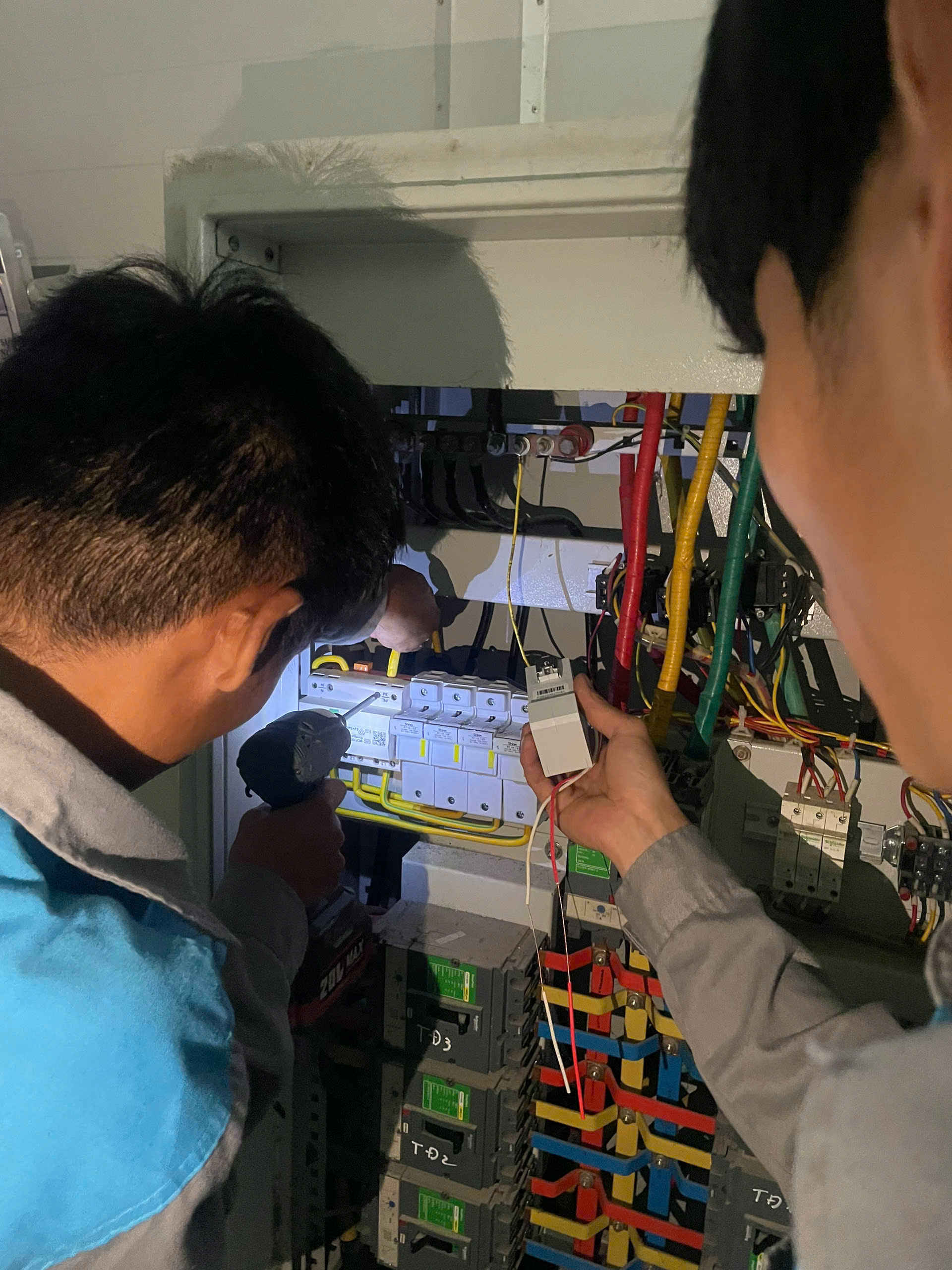

Lắp đặt thiết bị SPD cho nguồn điện AC/DC, tín hiệu CCTV, LAN, viễn thông.

Sử dụng thiết bị SPD chính hãng như OBO Bettermann (Đức), MD-Aiditec (Tây Ban Nha), LPI (Úc).

Bước 6: Kiểm tra và nghiệm thu

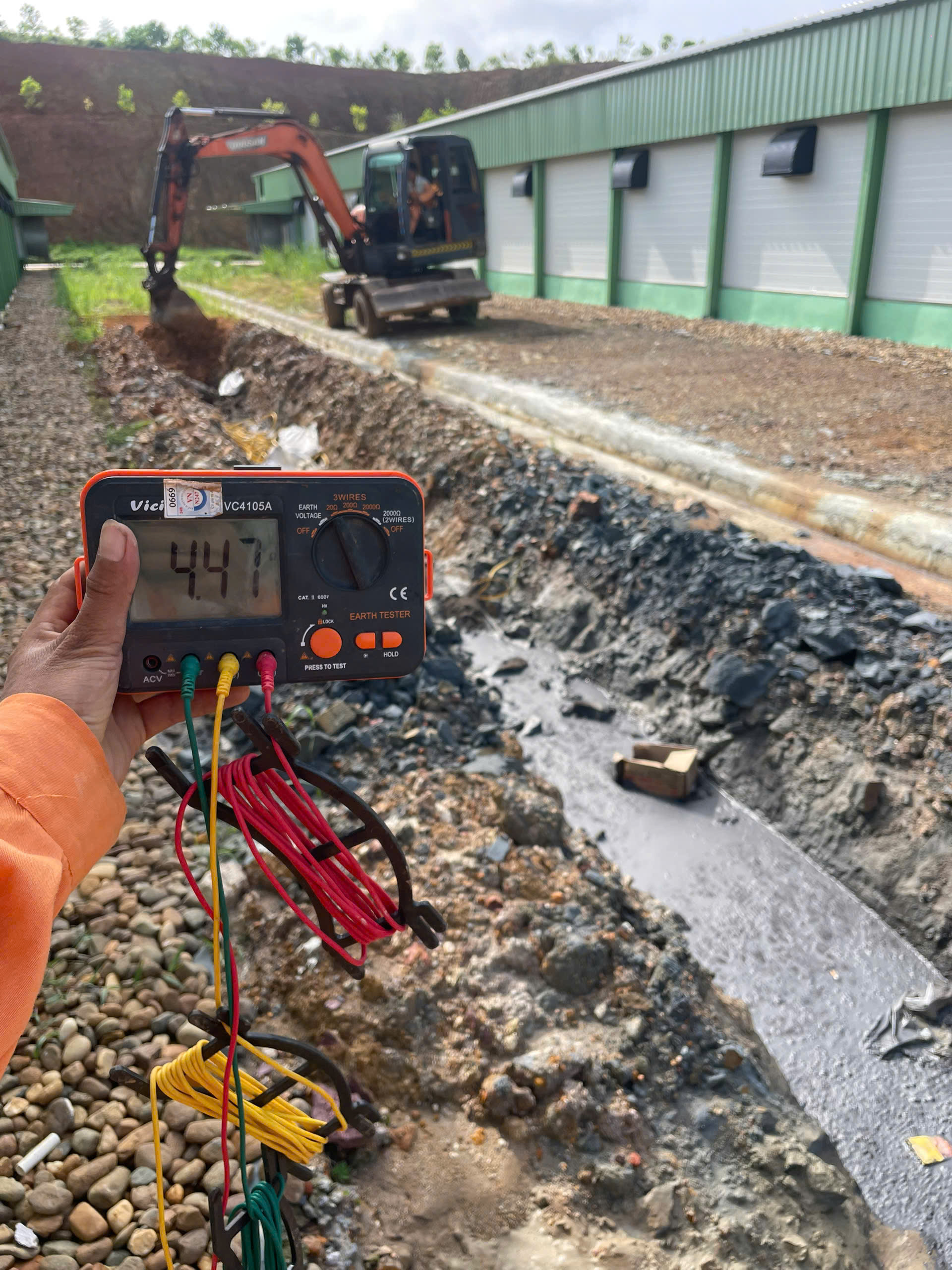

Đo điện trở tiếp địa đạt yêu cầu, kiểm tra toàn bộ hệ thống, lập biên bản nghiệm thu và bàn giao hệ thống hoàn chỉnh.

Xem thêm: Hướng dẫn đo điện trở tiếp địa của hệ thống để nghiệm thu và đảm bảo an toàn.

Báo giá thi công hệ thống chống sét năm 2025

Bảng báo giá thiết bị thi công chống sét mới nhất

 Chi phí thi công theo diện tích

• Nhà dân 1-3 tầng: 15-25 triệu đồng
• Biệt thự, nhà xưởng: 25-40 triệu đồng
• Combo trọn gói (trực tiếp + lan truyền): 40-50 triệu đồng
• Nhà máy, công trình lớn: Từ 100 triệu đồng trở lên

Chi phí bảo trì và khoản phát sinh

• Khảo sát thiết kế: 1-2 triệu đồng
• Vận chuyển vật tư: 0.5-1 triệu đồng
• Kiểm định nghiệm thu: 2-3 triệu đồng
• Bảo trì định kỳ: 2-5 triệu đồng/năm

Lưu ý: Chi phí có thể thay đổi tùy thuộc vào thiết bị, khoảng cách, địa hình thực tế…

Công ty Công Nghệ Tân Tiến (Tân Tiến CO) - Đơn vị uy tín hàng đầu

Công nghệ Tân Tiến là đơn vị thi công hệ thống chống sét trọn gói với hơn 12 năm kinh nghiệm, được tin chọn bởi hàng loạt chủ đầu tư lớn.

Ưu điểm nổi bật:

• Đội ngũ kỹ thuật chuyên sâu, có chứng chỉ thi công cấp độ 2, cấp độ 3
• Sử dụng vật tư thiết bị chính hãng, đầy đủ CO – CQ – PL – INV - Test report
• Bảo hành hệ thống từ 12 đến 60 tháng, hỗ trợ kiểm định định kỳ
• Thi công đúng thiết kế – đúng tiêu chuẩn – đúng tiến độ

Thông tin liên hệ:

• Địa chỉ: Số 27B/409 An Dương Vương, Phú Thượng, Hà Nội
• Hotline: 0242 2626 777 - 0901 73 37 37

Vật tư và thiết bị chính chúng tôi thường sử dụng

Kim thu sét

• Kim thu sét cổ điển: Giá 2-5 triệu đồng, phù hợp cho nhà dân, hiệu quả bảo vệ cơ bản.

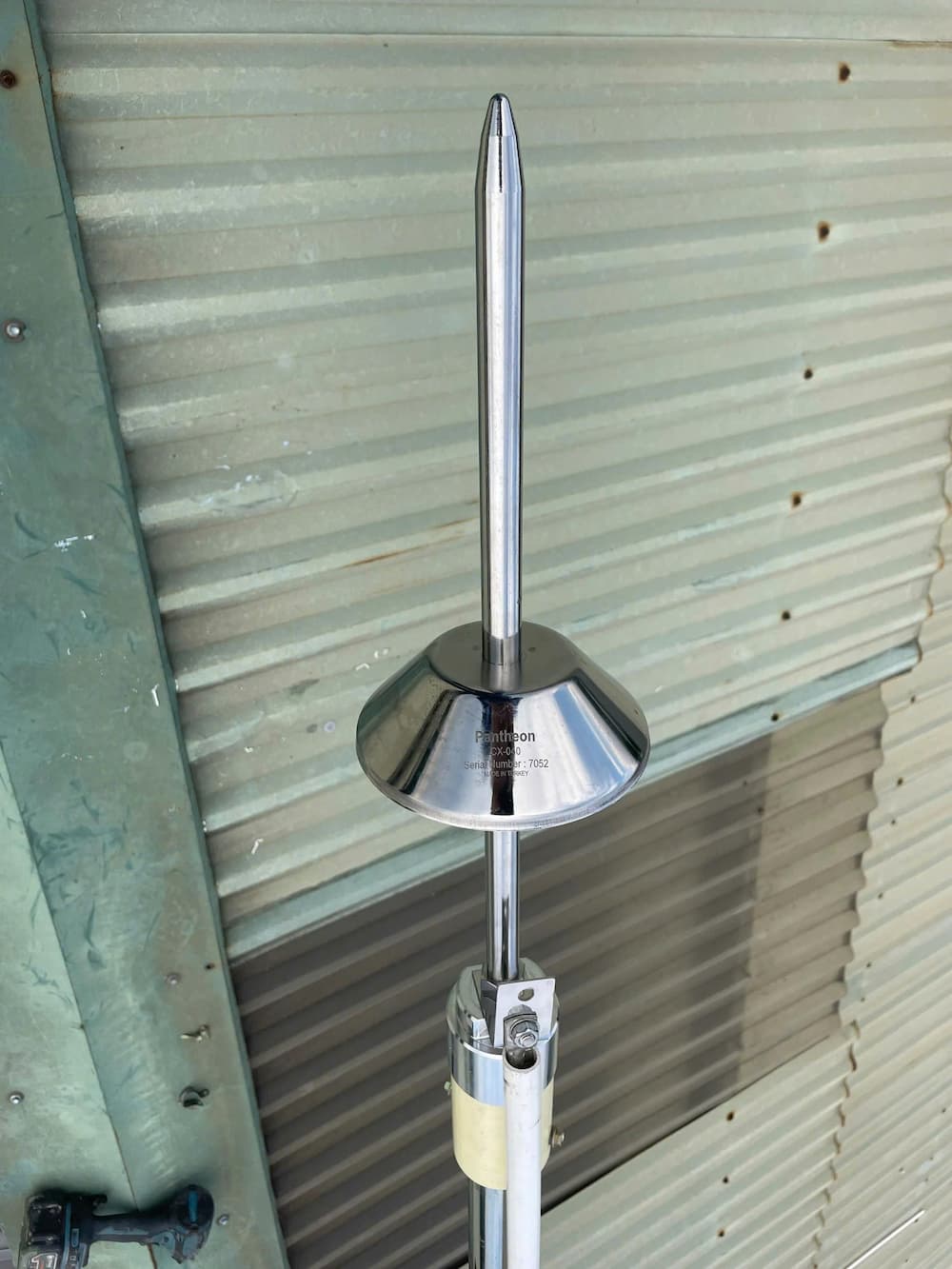

• Kim thu sét ESE: Giá 15-27 triệu đồng, công nghệ hiện đại với hiệu suất cao, bán kính bảo vệ lớn hơn 2-8 lần so với kim thường.

Hệ thống tiếp địa

• Cọc tiếp địa: Thép mạ đồng hoặc đồng nguyên chất, giá 190-215k/chiếc. Độ dài thường 1.5-2.4m tùy điện trở đất.
• Dây dẫn đồng: Tiết diện tối thiểu 25mm² cho dây chính, 175k/m. Kết nối bằng kẹp đồng chống ăn mòn.
• Hóa chất giảm điện trở: 170-300k/bao, sử dụng khi đất có điện trở cao, giúp giảm điện trở xuống dưới 10 Ohm.

Thiết bị SPD

• SPD nguồn điện: Bảo vệ tủ điện chính và phụ, giá từ 500k-5 triệu đồng tùy dung lượng.
• SPD tín hiệu: Bảo vệ CCTV, mạng LAN, điện thoại, giá từ 200k-2 triệu đồng.

Quy định pháp lý và nghiệm thu theo tiêu chuẩn TCVN 9385:2012

Quy định về thiết kế, thi công và nghiệm thu hệ thống chống sét cho công trình xây dựng. Hệ thống phải đảm bảo tính đồng bộ và hiệu quả bảo vệ.

Thủ tục nghiệm thu

• Kiểm tra hồ sơ: Thiết kế, chứng chỉ vật tư, biên bản thi công
• Đo kiểm thực tế: Điện trở tiếp địa, tính liên tục mạch
• Lập biên bản: Nghiệm thu bàn giao và hướng dẫn vận hành

Trách nhiệm bảo trì

Chủ công trình có trách nhiệm bảo trì định kỳ ít nhất 1 năm/lần, bao gồm: đo điện trở tiếp địa, kiểm tra kết nối, vệ sinh kim thu sét.

Dự án tiêu biểu của Tân Tiến đã thực hiện

Công ty Tân Tiến đã thi công thành công hàng nghìn công trình trong hơn 12 năm, bao gồm:

Các nhà máy lớn:

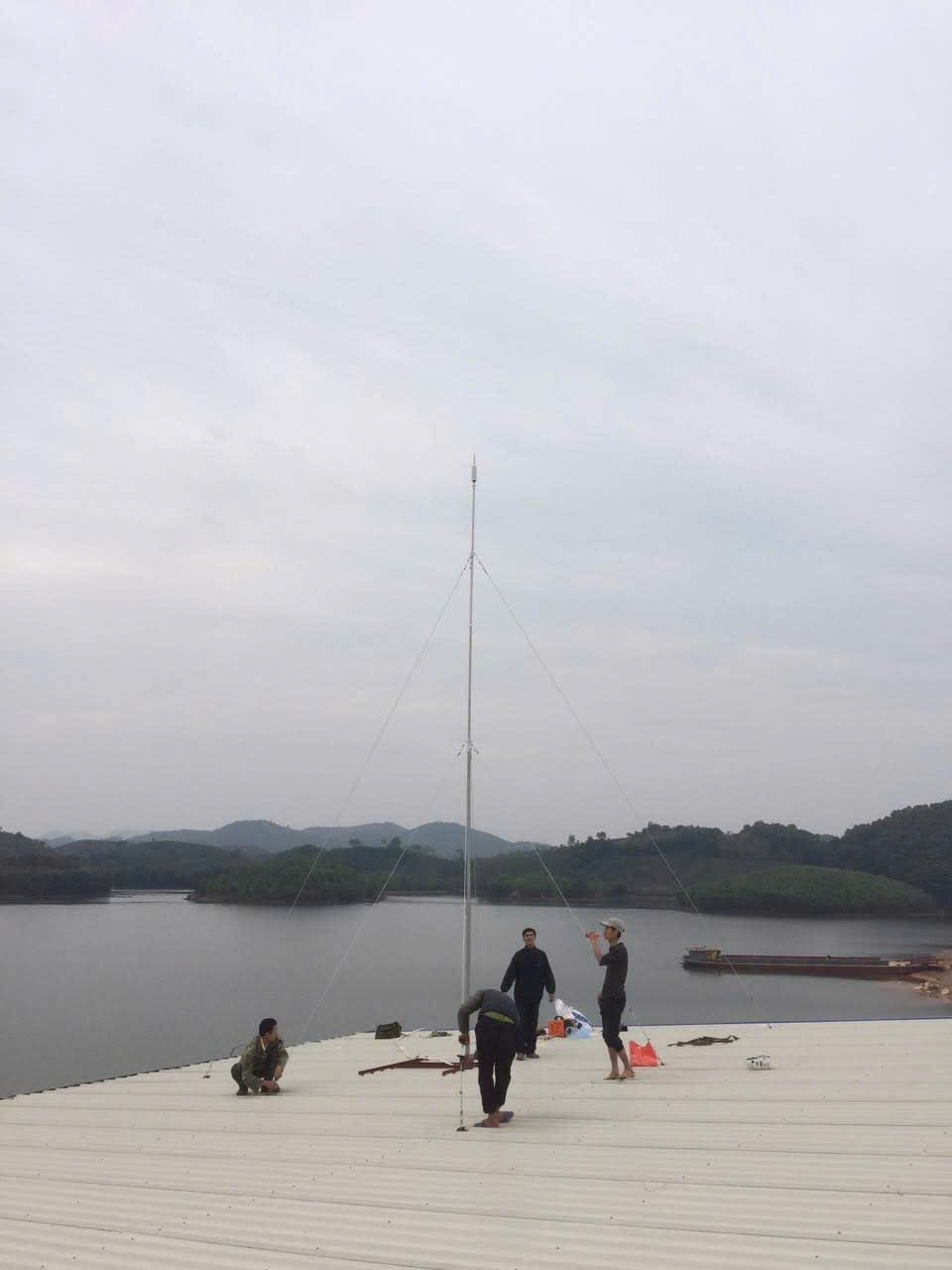

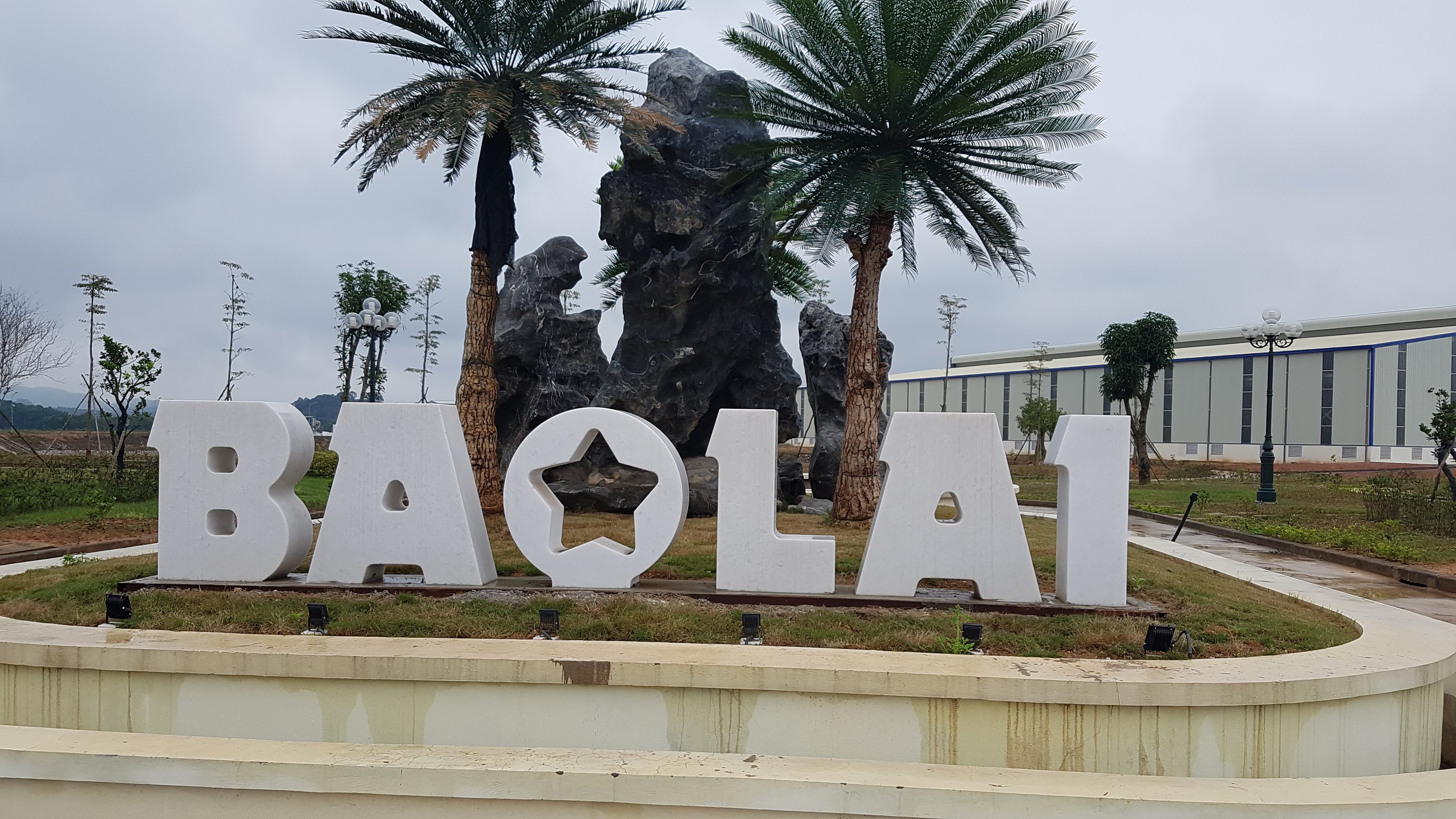

• Nhà máy Đá Trắng Bảo Lai tại Lục Yên và Yên Bình Yên Bái
• Nhà máy Cerinco tại KCN Tiền Hải – Thái Bình

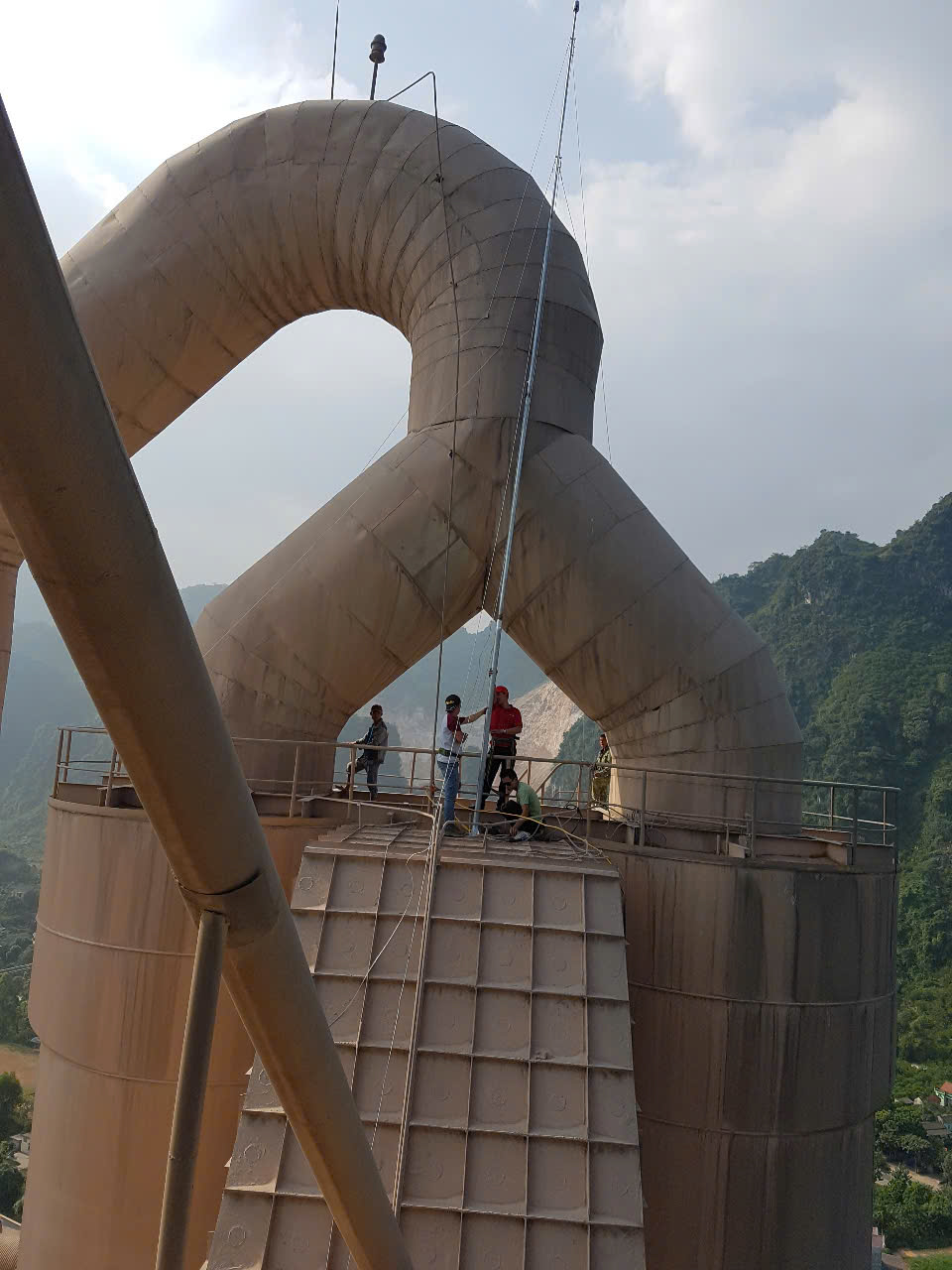

• Nhà máy Xi Măng Đồng Bành – Chi Lăng - Lạng Sơn
• Nhà máy Hòa Phát – Kinh Môn Hải Dương

Dự án đặc biệt:

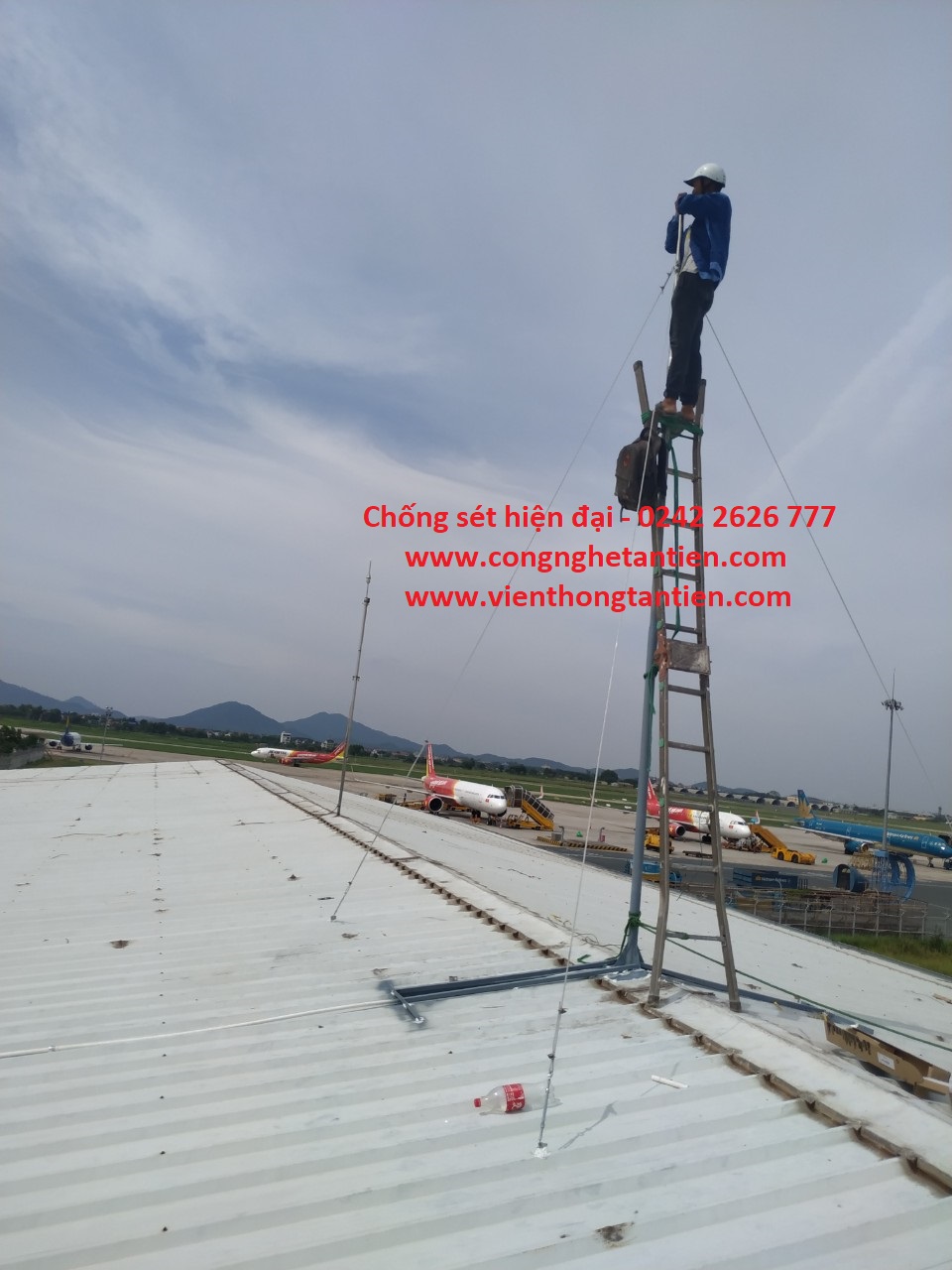

• Tổng công ty Hàng không Việt Nam – Đoàn bay 919
• Trường ĐH Thể Dục Thể Thao, ĐH SP Nghệ Thuật Trung Ương
• Khu nghỉ dưỡng cao cấp Kênh Gà – Gia Viễn Ninh Bình

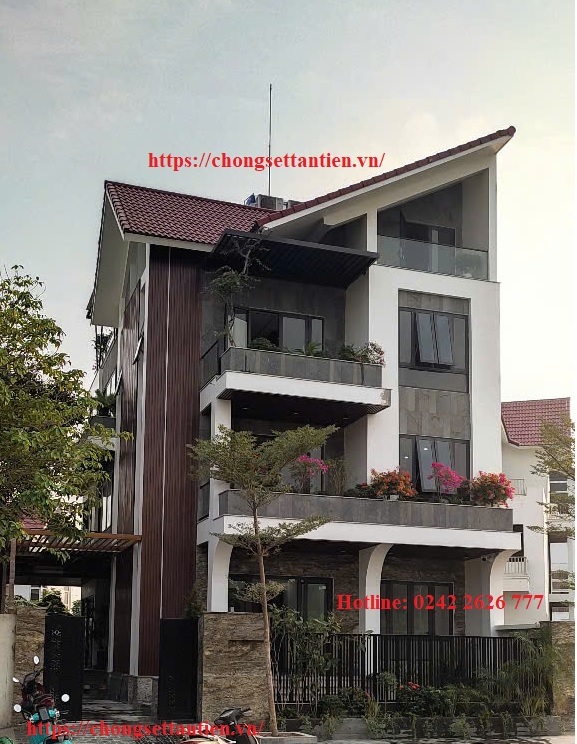

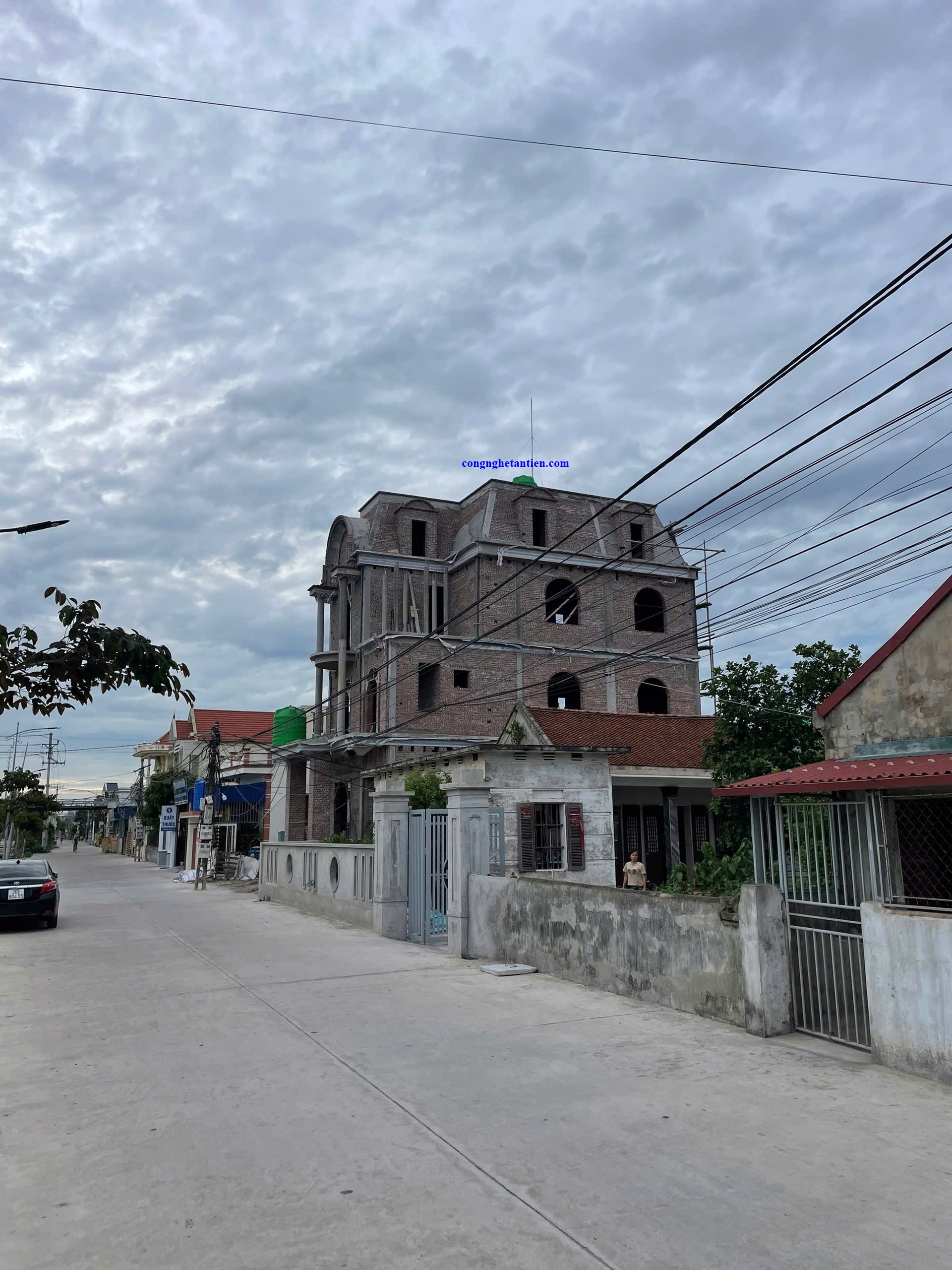

Biệt thư và nhà dân:

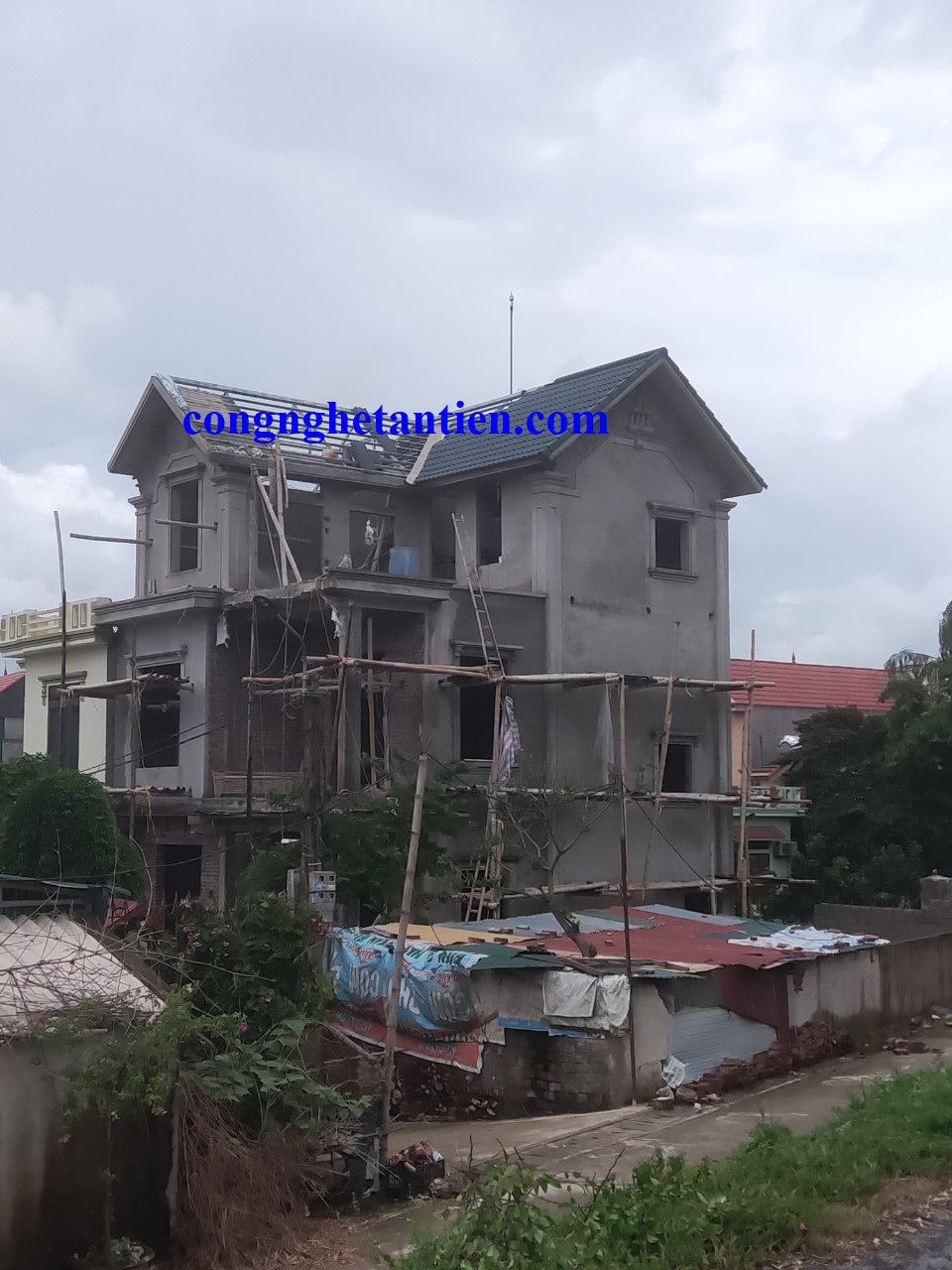

• Hàng chục biệt thự cao cấp Golf Tam Đảo – Vĩnh Phúc
• Tòa nhà văn phòng Mễ Trì, Hoài Đức - Hà Nội

Để được tư vấn chi tiết về giải pháp chống sét phù hợp và nhận báo giá chính xác, quý khách vui lòng liên hệ:

Công ty Công nghệ Tân Tiến

• Địa chỉ: Số 27B/409 An Dương Vương, Phú Thượng, Hà Nội
• Hotline: 0242 2626 777 - 0901 73 37 37
• Dịch vụ: Tư vấn - Thiết kế - Thi công - Bảo trì hệ thống chống sét trọn gói

Với hơn 12 năm kinh nghiệm và hàng nghìn công trình đã thực hiện thành công, Tân Tiến cam kết mang đến giải pháp chống sét hiệu quả, an toàn và tiết kiệm chi phí nhất cho mọi công trình.
