Thiết kế chống sét: Giải pháp kỹ thuật cho từng công trình

Vì sao mỗi công trình cần một phương án thiết kế chống sét riêng?

Không có một cấu hình chống sét duy nhất phù hợp cho mọi công trình. Một nhà ở thấp tầng, nhà máy diện tích lớn, tòa nhà cao tầng hay công trình đặc thù đều có mức độ rủi ro và yêu cầu bảo vệ khác nhau.

Phương án thiết kế chống sét cần xem xét đồng thời quy mô, chiều cao, hình dạng và kết cấu công trình, vị trí địa lý, hệ thống điện – điện tử, các tuyến cáp đi vào, điều kiện địa chất và yêu cầu vận hành thực tế. Những yếu tố này ảnh hưởng trực tiếp đến việc lựa chọn phương pháp bảo vệ, bố trí thiết bị, hệ thống tiếp địa và giải pháp chống sét lan truyền.

Vì vậy, thiết kế cần được thực hiện trước khi thi công, dựa trên dữ liệu thực tế của từng công trình để đảm bảo giải pháp vừa an toàn, khả thi, vừa thuận lợi cho vận hành và bảo trì sau này.

1. Thiết kế chống sét là gì?

1.1. Khái niệm

Thiết kế chống sét là quá trình phân tích đặc điểm và yêu cầu bảo vệ của công trình để xác định giải pháp chống sét phù hợp trước khi triển khai thi công. Kết quả thiết kế cần thể hiện phương pháp bảo vệ, vị trí và cấu hình thiết bị, tuyến dẫn sét, hệ thống tiếp địa, bảo vệ điện – điện tử và các liên kết cần thiết.

1.2. Một thiết kế chống sét hoàn chỉnh cần giải quyết

Tùy đặc điểm công trình, phương án thiết kế cần xem xét đồng bộ:

• Chống sét trực tiếp: hệ thống thu sét, dây dẫn xuống và vùng bảo vệ.
• Chống sét lan truyền: lựa chọn, phân cấp và bố trí SPD cho nguồn điện, tín hiệu khi cần.
• Hệ thống tiếp địa : tạo đường dẫn và phân tán dòng sét xuống đất theo yêu cầu thiết kế.
• Liên kết đẳng thế: hạn chế chênh lệch điện thế nguy hiểm giữa các hệ thống.
• Phối hợp tổng thể: bảo đảm các thành phần trên hoạt động như một hệ thống thống nhất.

2. Những dữ liệu cần có trước khi thiết kế hệ thống chống sét

Các dữ liệu quan trọng cần thu thập gồm:

• Vị trí địa lý và đặc điểm giông sét: phục vụ đánh giá mức độ rủi ro và yêu cầu bảo vệ.
• Quy mô, chiều cao và hình dạng công trình: bao gồm mặt bằng, các khối kiến trúc, khu vực nhô cao hoặc vị trí cần ưu tiên bảo vệ.
• Kết cấu mái và vật liệu: mái bê tông, mái kim loại, kết cấu thép, thiết bị đặt trên mái... ảnh hưởng đến phương án bố trí hệ thống thu sét.
• Hệ thống điện – điện tử: nguồn điện, tủ điện, máy móc, PLC, server, inverter và các thiết bị nhạy cảm cần bảo vệ.
• Các tuyến cáp đi vào công trình: nguồn điện, mạng LAN, camera, viễn thông, tín hiệu điều khiển và các đường cáp ngoài trời.
• Điều kiện địa chất và tiếp địa hiện hữu: loại nền đất, mặt bằng thi công, kết quả khảo sát hoặc đo hiện trạng nếu có.
• Yêu cầu của dự án: vận hành liên tục, an toàn, thẩm mỹ, khả năng bảo trì và các yêu cầu trong hồ sơ thiết kế.

3. Quy trình tư vấn thiết kế chống sét tại Tân Tiến

Quy trình tư vấn thiết kế chống sét tại Tân Tiến gồm:

Quy trình gồm các bước chính:

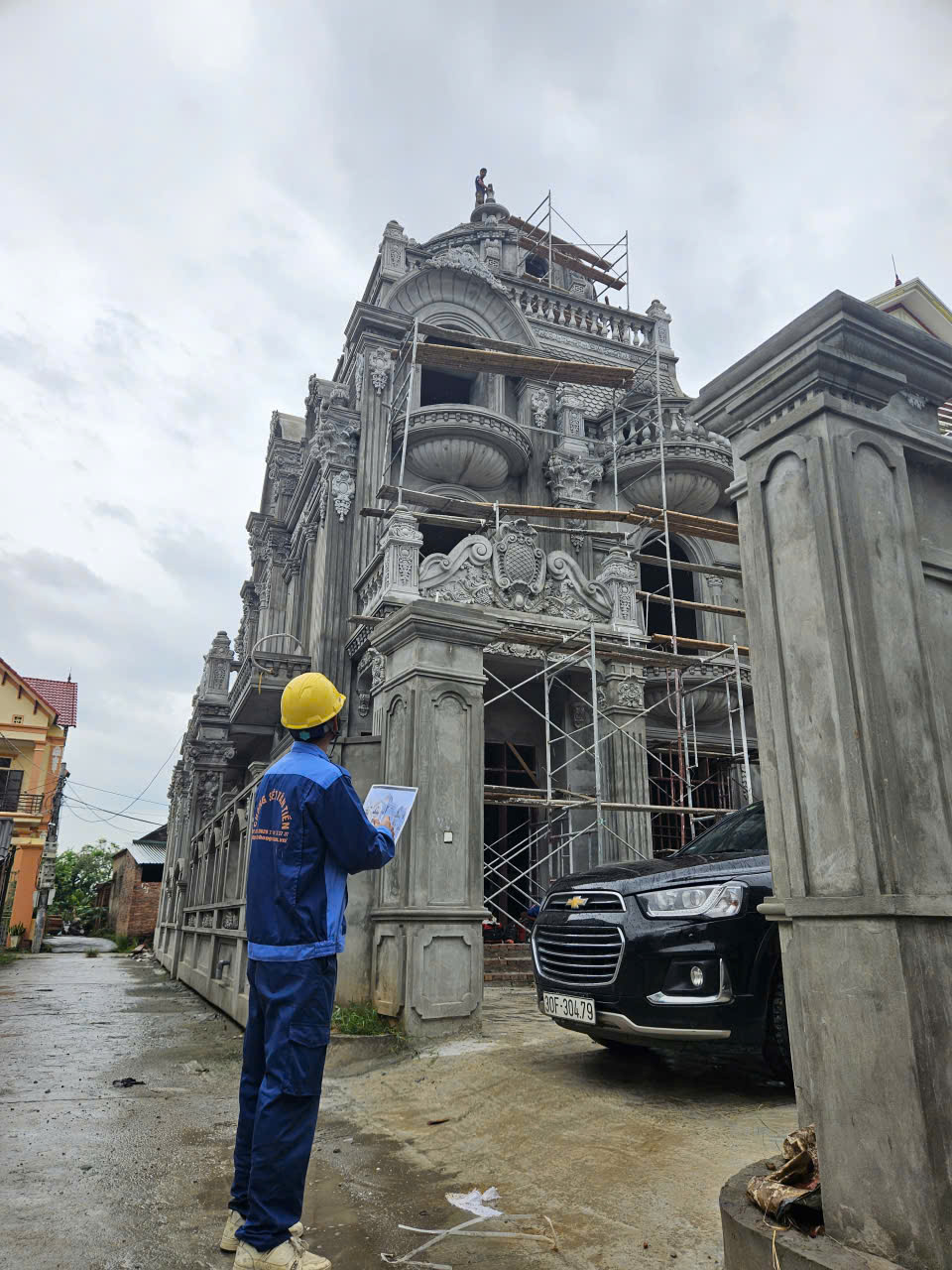

Bước 1 – Tiếp nhận hồ sơ: Thu thập bản vẽ kiến trúc, hệ thống điện, thông tin thiết bị và các yêu cầu kỹ thuật của dự án.

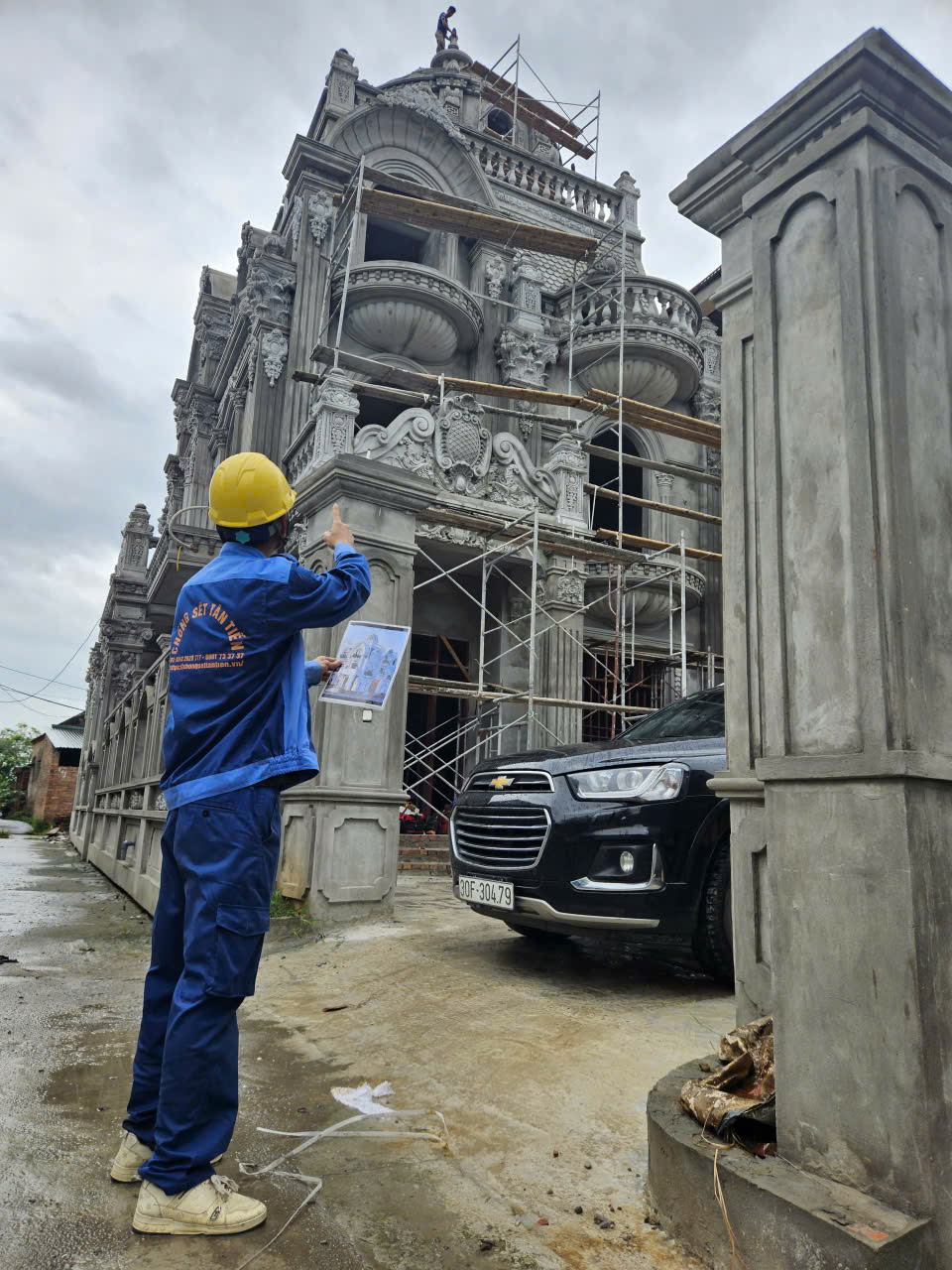

Bước 2 – Khảo sát công trình: Kiểm tra hiện trạng, kết cấu, vị trí lắp đặt, tuyến cáp, điều kiện tiếp địa và những yếu tố ảnh hưởng đến khả năng triển khai.

Bước 3 – Đánh giá nguy cơ và yêu cầu bảo vệ: Xác định các khu vực, hệ thống và thiết bị cần ưu tiên bảo vệ theo đặc điểm công trình và tiêu chuẩn áp dụng.

Bước 4 – Lựa chọn và tính toán phương án: Xác định phương pháp chống sét trực tiếp, vùng bảo vệ, tuyến dẫn sét và các thông số thiết kế cần thiết.

Bước 5 – Phối hợp tiếp địa và SPD: Thiết kế hệ thống tiếp địa, liên kết đẳng thế; lựa chọn và bố trí SPD cho nguồn điện, tín hiệu hoặc các hệ thống cần bảo vệ.

Bước 6 – Hoàn thiện hồ sơ: Thể hiện phương án trên bản vẽ, sơ đồ nguyên lý, chi tiết lắp đặt, thuyết minh kỹ thuật và BOQ/bảng khối lượng theo phạm vi dự án.

4. Thiết kế chống sét trực tiếp cho công trình

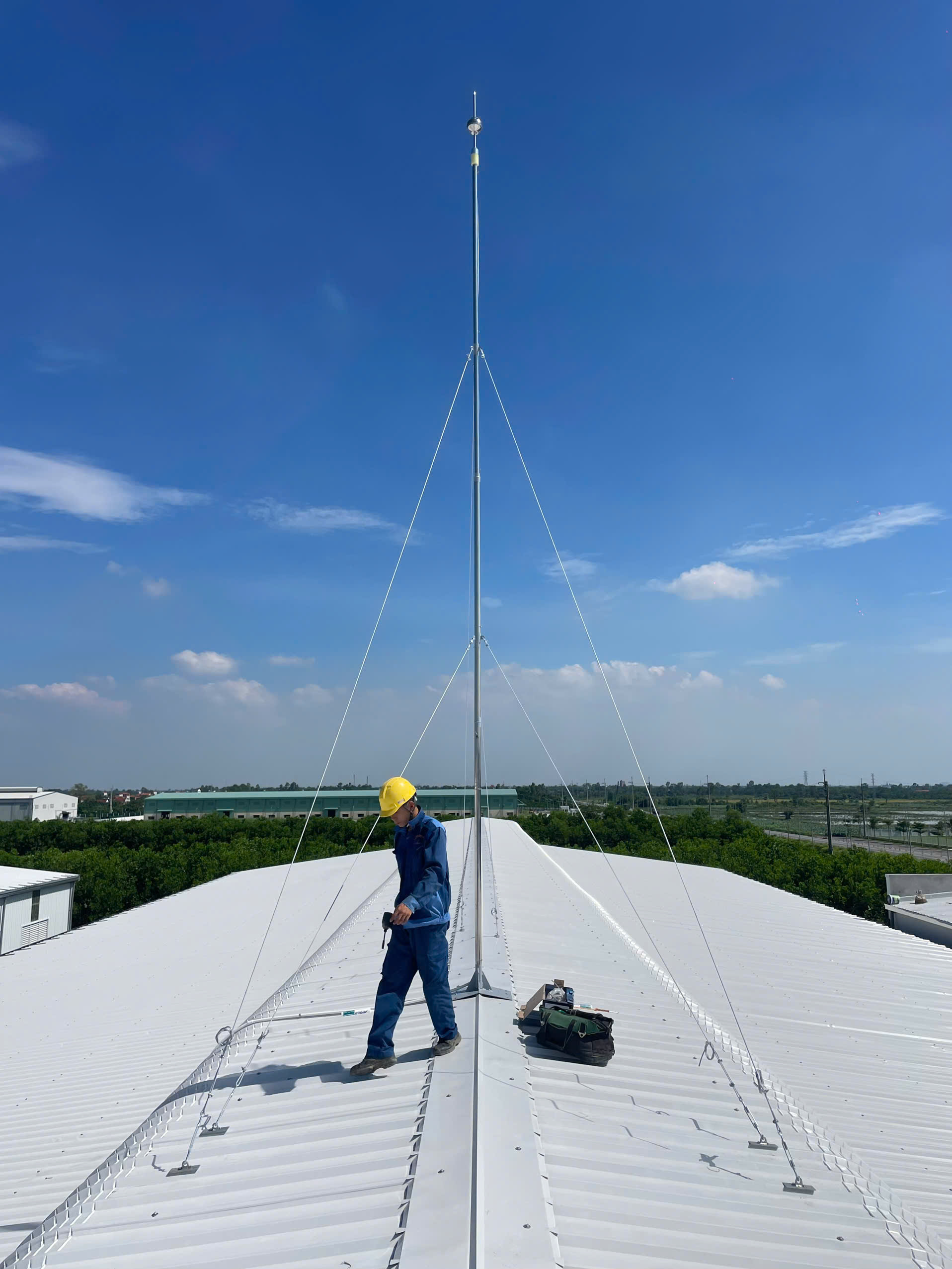

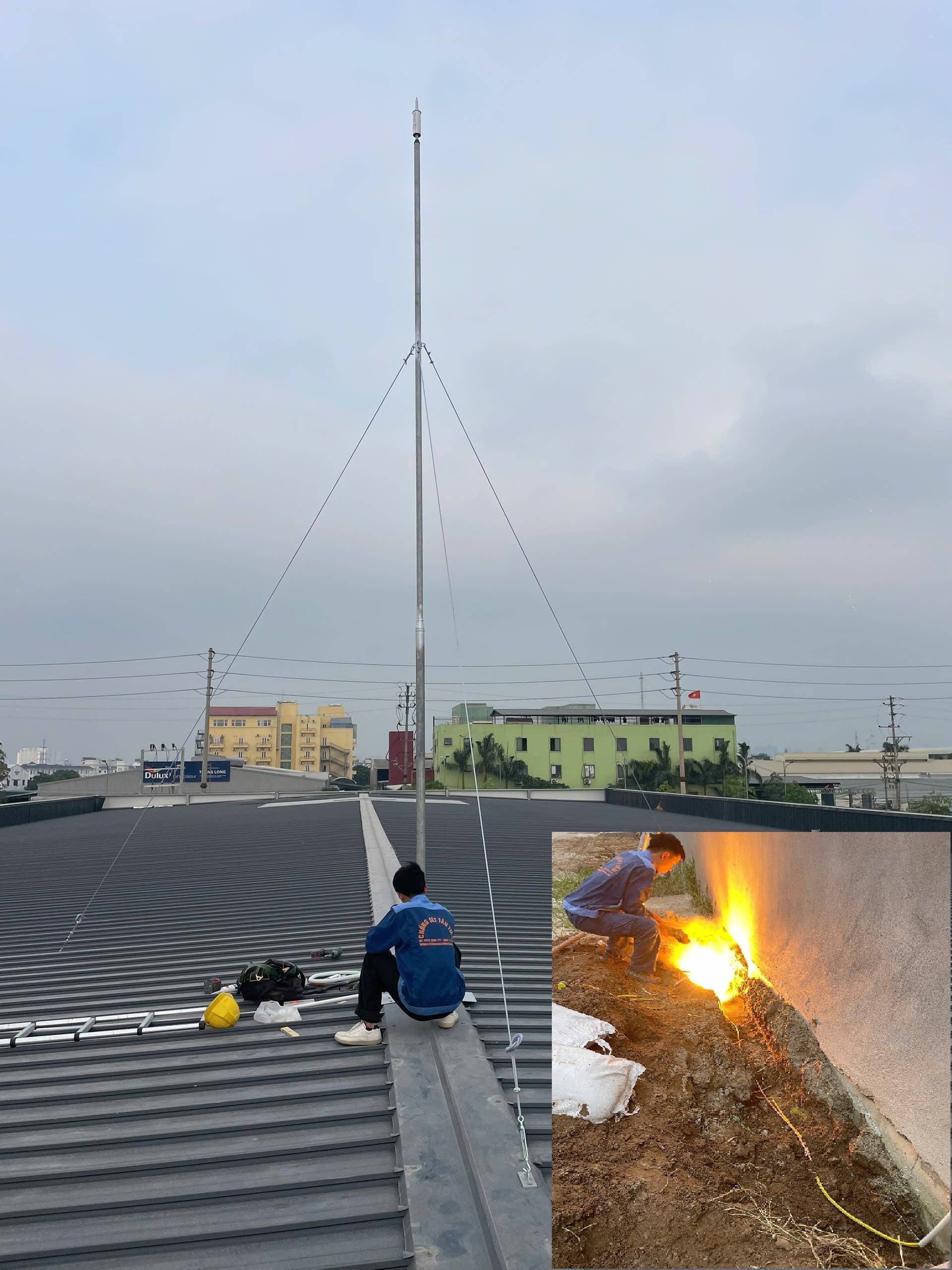

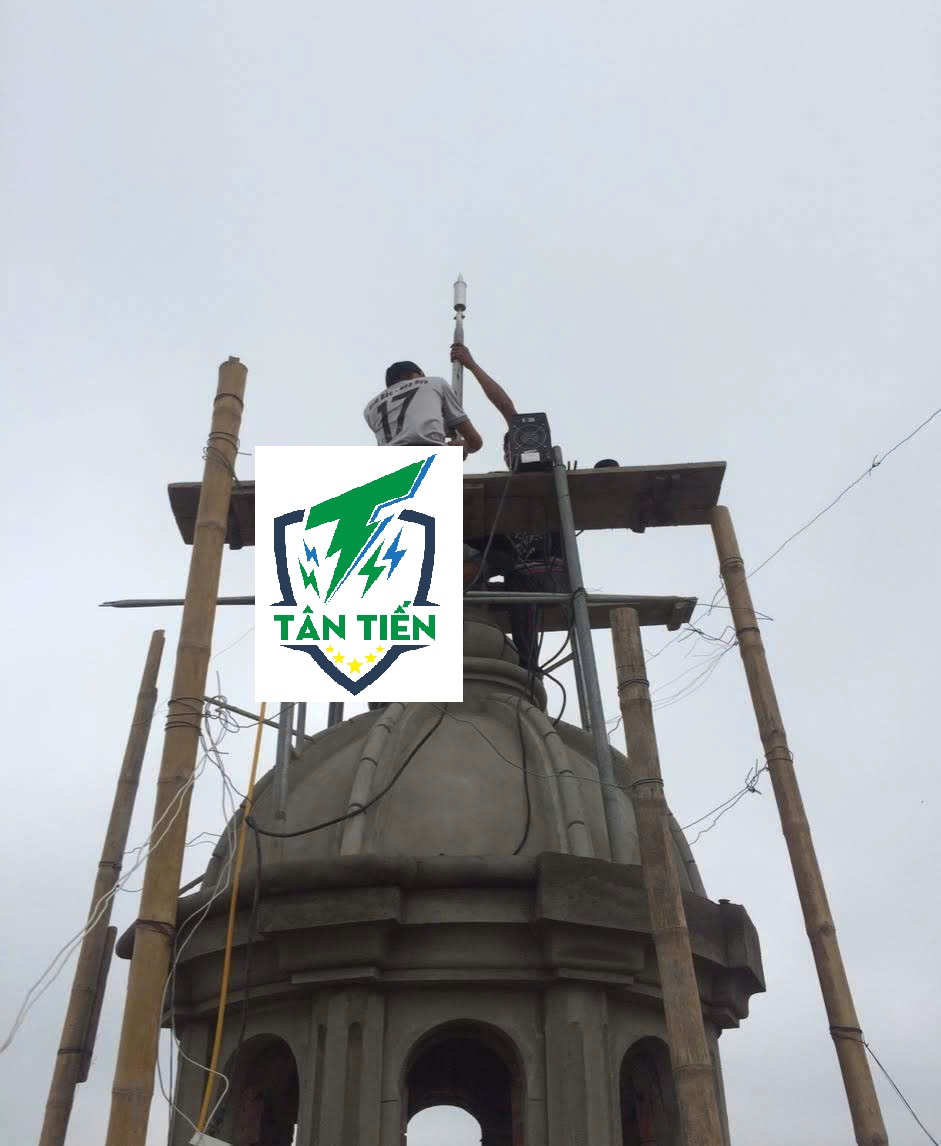

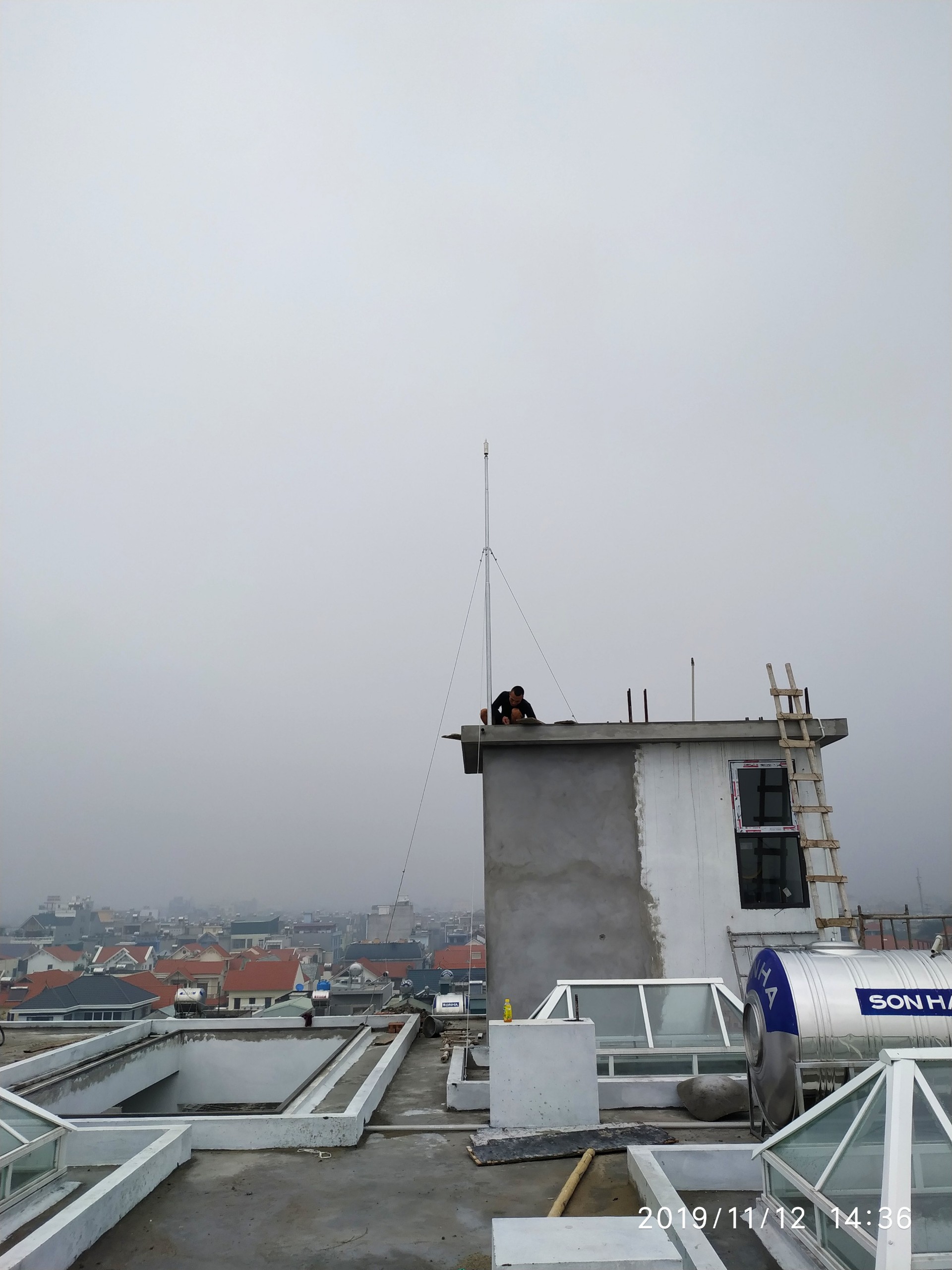

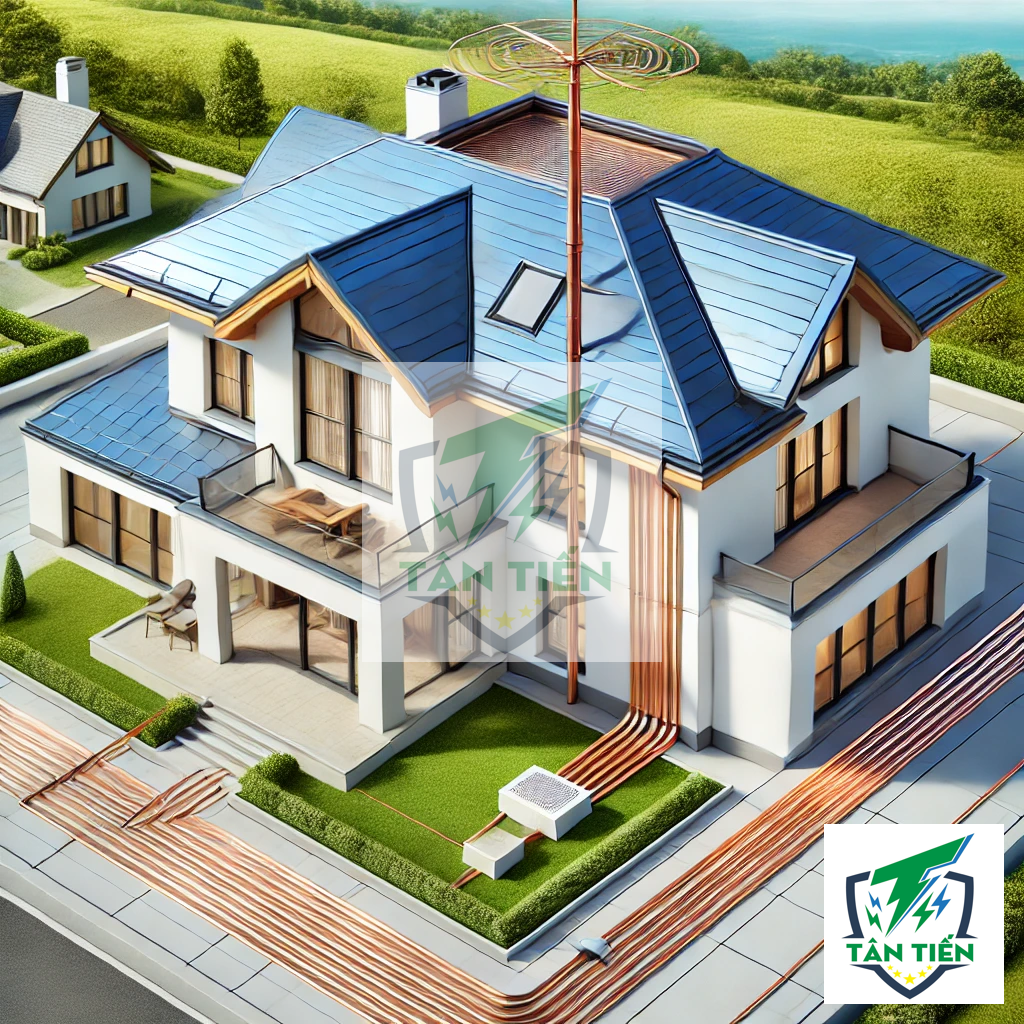

Trong thiết kế chống sét, phần bảo vệ trực tiếp cần xác định được khu vực công trình có nguy cơ chịu sét đánh và bố trí hệ thống thu – dẫn sét phù hợp. Mục tiêu là tạo vùng bảo vệ theo phương pháp thiết kế được lựa chọn, đồng thời hình thành đường dẫn dòng sét xuống hệ thống tiếp địa an toàn.

Các nội dung chính cần xem xét gồm:

• Xác định vùng bảo vệ: dựa trên hình dạng, chiều cao, kết cấu mái và các bộ phận nhô cao hoặc thiết bị cần bảo vệ.
• Lựa chọn phương pháp bảo vệ: có thể sử dụng hệ thống thu sét cổ điển, lưới/Faraday hoặc kim thu sét ESE khi phù hợp với hồ sơ và tiêu chuẩn áp dụng của dự án.
• Bố trí đầu thu sét: lựa chọn vị trí để vùng bảo vệ bao phủ các khu vực cần thiết, đồng thời xét đến kết cấu và khả năng lắp đặt thực tế.
• Thiết kế dây dẫn xuống: xác định số lượng, vị trí và tuyến đi dây phù hợp; hạn chế các đoạn uốn không cần thiết và tránh những vị trí có thể gây mất an toàn.
• Phối hợp với kết cấu công trình: xem xét khoảng cách với các hệ thống kim loại, thiết bị và tuyến kỹ thuật liên quan.
• Liên kết với hệ thống tiếp địa: bảo đảm đường dẫn từ bộ phận thu sét xuống tiếp địa có tính liên tục và phù hợp với phương án tổng thể.

Phương án chống sét trực tiếp vì vậy phải được tính toán và thể hiện rõ trên layout/bản vẽ, thay vì chỉ xác định vị trí đặt kim thu sét.

5. Thiết kế chống sét lan truyền và bảo vệ thiết bị

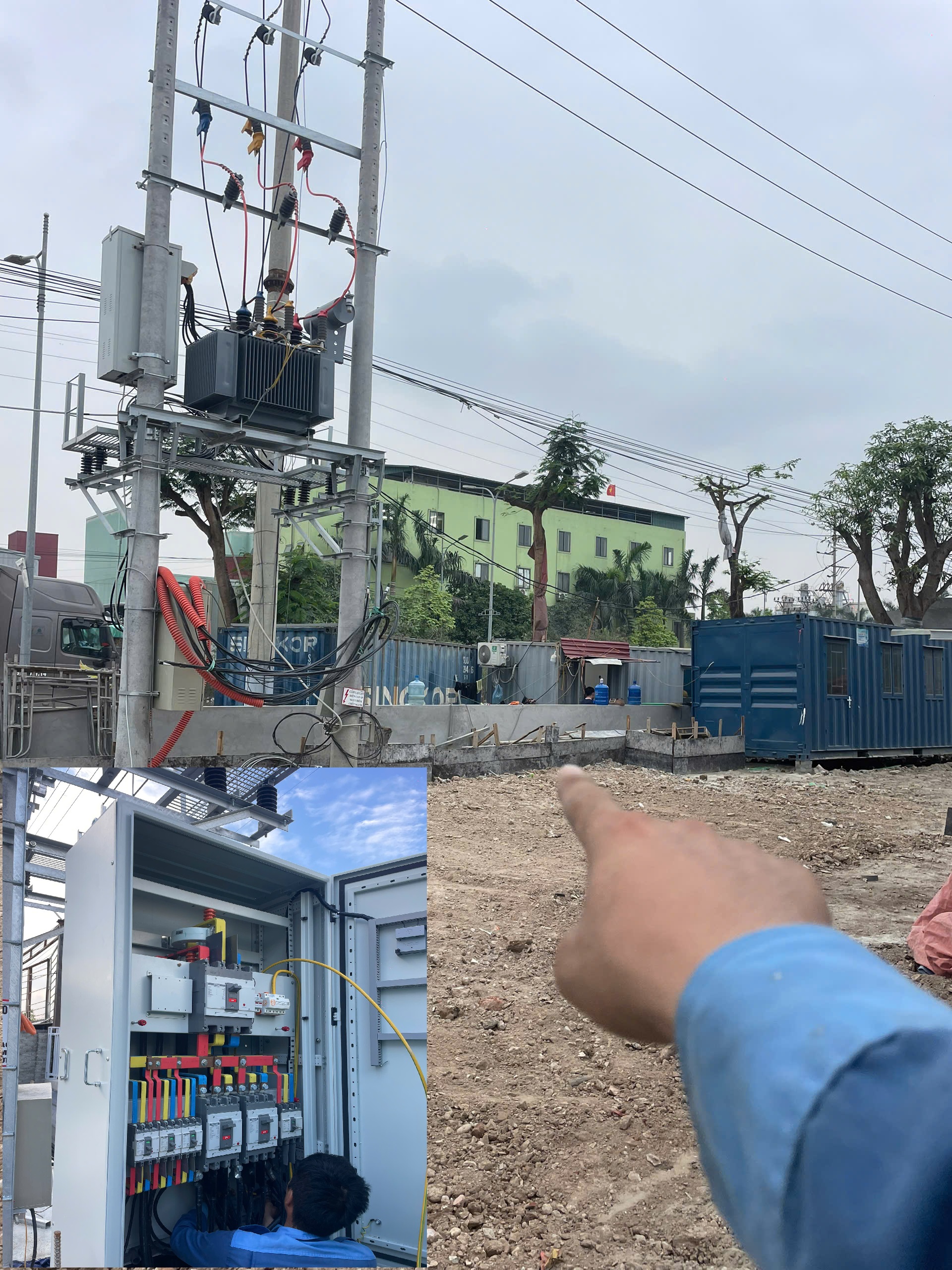

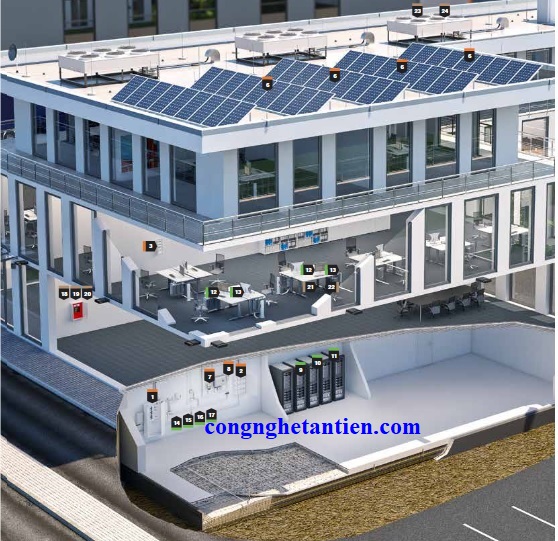

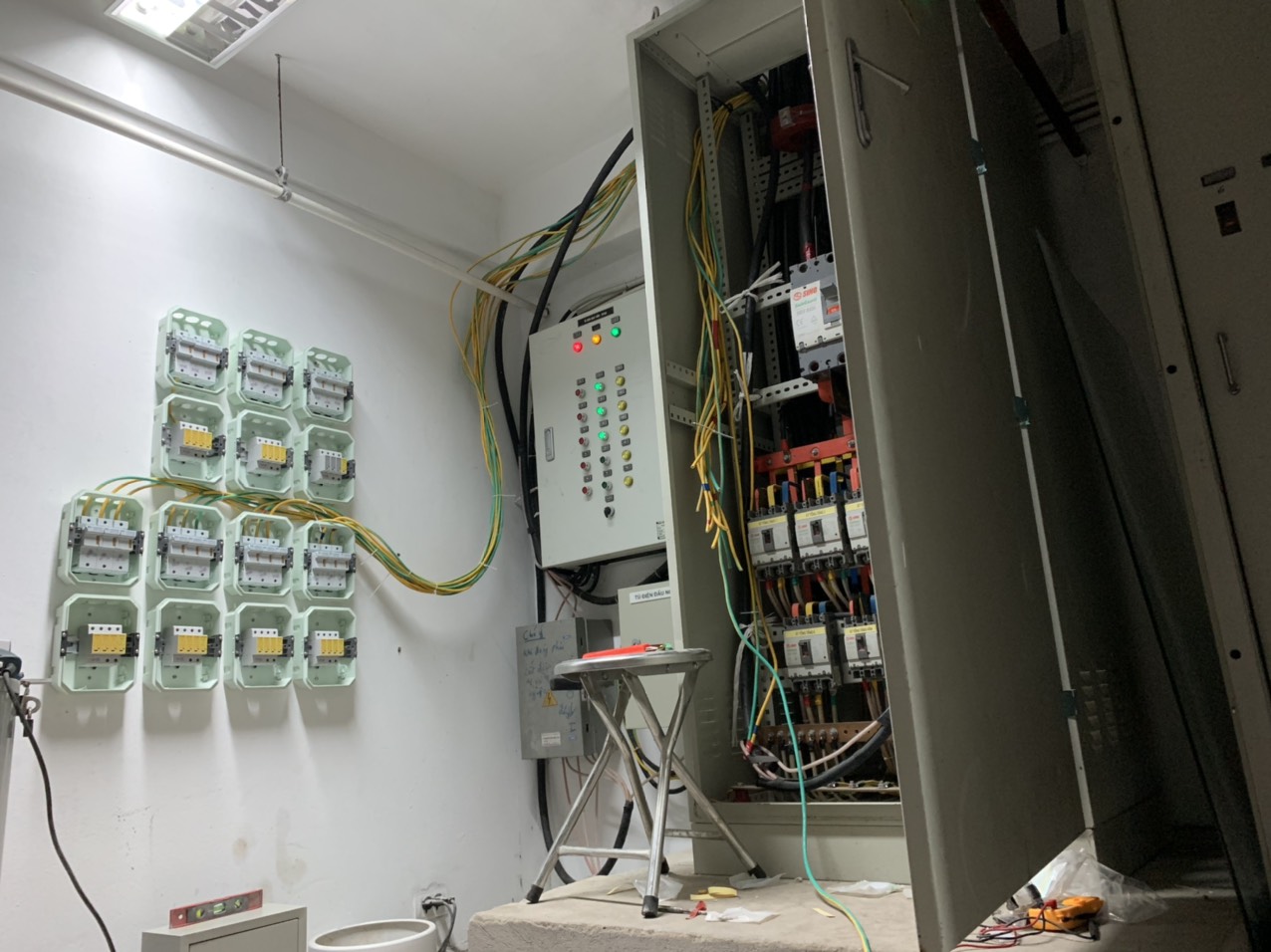

Bên cạnh sét đánh trực tiếp, thiết kế chống sét cần xem xét các xung quá điện áp có thể xâm nhập qua nguồn điện, đường tín hiệu hoặc các tuyến cáp kết nối với bên ngoài

Các nội dung chính gồm:

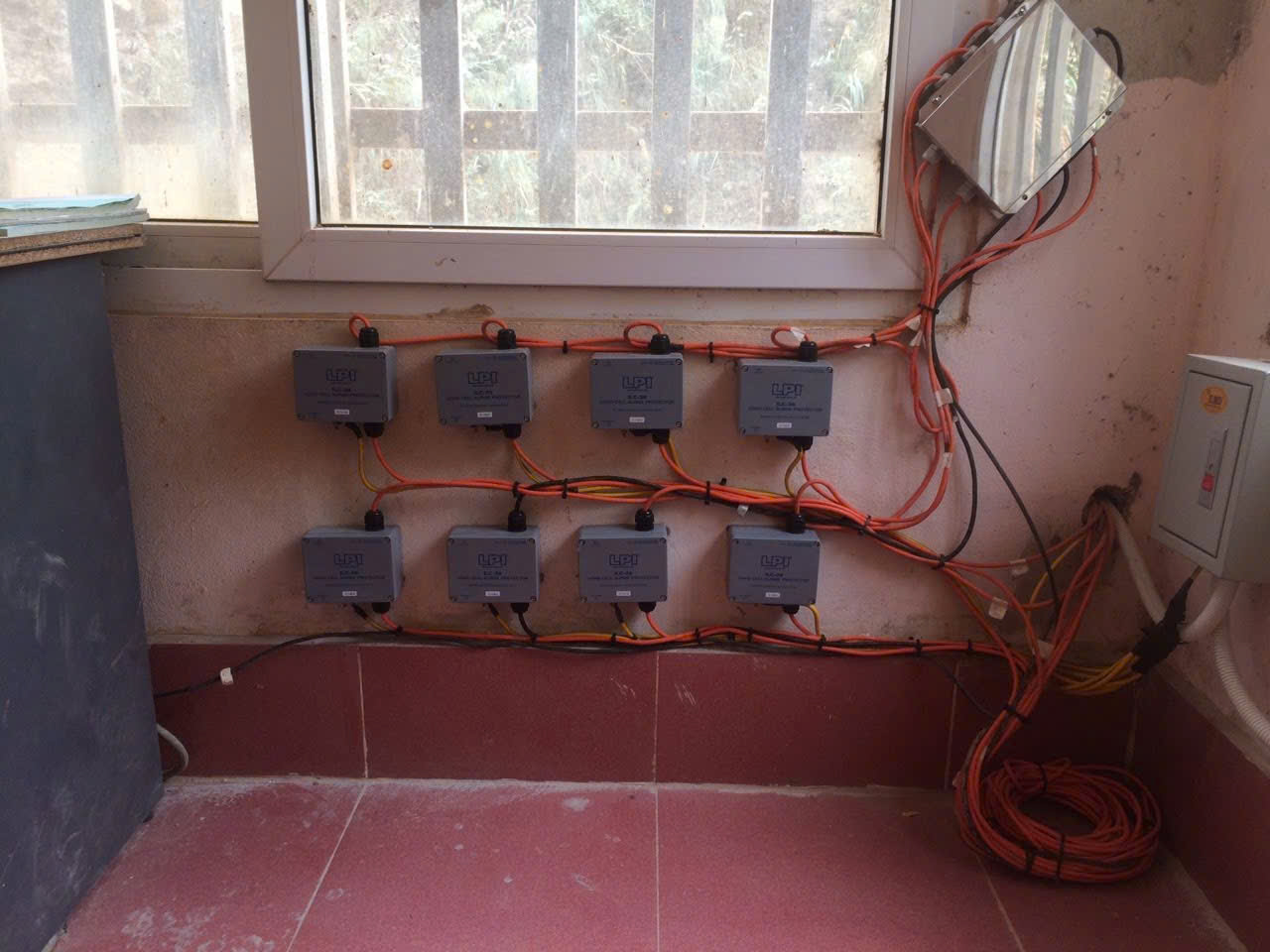

• Xác định đường xung có thể xâm nhập: nguồn AC/DC, điện mặt trời, LAN, CCTV, viễn thông, RS485 và các đường tín hiệu điều khiển.
• Phân vùng bảo vệ LPZ: xác định ranh giới giữa các vùng để bố trí SPD phù hợp với mức độ chịu xung của thiết bị.
• Phối hợp SPD Type 1, Type 2 và Type 3: tùy vị trí từ đầu nguồn đến gần thiết bị nhạy cảm; không mặc định mọi công trình đều cần cùng một cấu hình.
• Lựa chọn thông số SPD: xem xét điện áp làm việc liên tục Uc, mức bảo vệ điện áp Up, dòng xung Iimp đối với Type 1 và các thông số In/Imax tương ứng với SPD áp dụng.
• Xác định vị trí lắp đặt: tại tủ điện tổng, tủ phân phối, tủ thiết bị hoặc trên các đường tín hiệu cần bảo vệ; đồng thời chú ý chiều dài dây kết nối và liên kết với PE/tiếp địa.

→ Xem thêm: Chống sét lan truyền là gì?

6. Thiết kế hệ thống tiếp địa và liên kết đẳng thế

Trong thiết kế hệ thống chống sét, tiếp địa không nên được xem là một hạng mục độc lập. Hệ thống này cần phối hợp với dây dẫn sét, PE, SPD và các liên kết đẳng thế để tạo thành giải pháp bảo vệ thống nhất cho công trình.

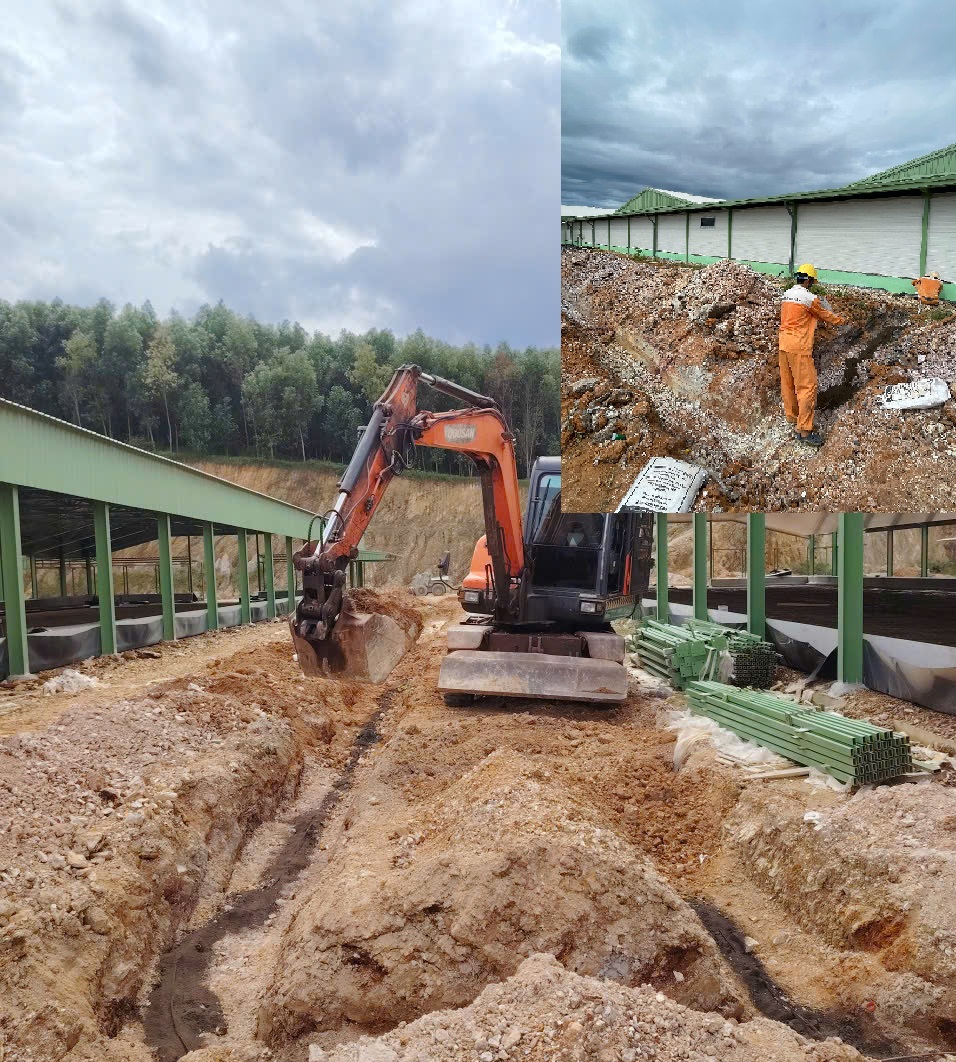

Phương án tiếp địa phải căn cứ vào đặc điểm địa chất, điện trở suất đất, diện tích mặt bằng và cấu trúc công trình. Tùy điều kiện thực tế, kỹ sư có thể lựa chọn hoặc kết hợp cọc tiếp địa, dây/băng đồng, điện cực dạng vòng, lưới tiếp địa hoặc giải pháp giếng tiếp địa khi cần thiết. Vì vậy, không nên áp dụng một cấu hình tiếp địa giống nhau cho nền đất đồng bằng, đất cát, đất đá hay khu vực có điện trở suất cao.

Do đó, thiết kế tiếp địa cần được tính toán đồng bộ với toàn bộ phương án chống sét, thay vì chỉ đặt mục tiêu đạt một giá trị Ω càng thấp càng tốt.

7. Tiêu chuẩn thiết kế chống sét áp dụng

Các tiêu chuẩn thường áp dụng vào thiết kế gồm:

• TCVN 9385:2012: hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống chống sét cho công trình xây dựng. Tiêu chuẩn đề cập đến vùng bảo vệ, bộ phận thu sét, dây xuống, mạng nối đất, điện cực và một số loại công trình đặc thù. Đây hiện vẫn là tiêu chuẩn còn hiệu lực tại Việt Nam.
• TCVN 9888:2013 / IEC 62305: bộ tiêu chuẩn bảo vệ chống sét theo cách tiếp cận tổng thể. TCVN 9888-1:2013 tương đương IEC 62305-1:2010 và quy định các nguyên tắc chung để bảo vệ kết cấu, hệ thống bên trong và con người.
• IEC 61643: áp dụng cho thiết bị chống sét lan truyền SPD . Với SPD nguồn AC hạ áp, IEC 61643-11 quy định các yêu cầu, phương pháp thử và đặc tính của thiết bị; phiên bản IEC 61643-11:2025 hiện đã thay thế bản 2011.

Ngoài các tiêu chuẩn trên, từng dự án có thể yêu cầu thêm tiêu chuẩn chuyên ngành, tiêu chuẩn của chủ đầu tư hoặc tiêu chuẩn liên quan đến thiết bị cụ thể.

8. Thiết kế chống sét cho từng loại công trình

Mỗi loại công trình có kết cấu, hệ thống điện – điện tử và yêu cầu vận hành khác nhau. Vì vậy, thiết kế chống sét cần được điều chỉnh theo điều kiện thực tế thay vì áp dụng một cấu hình chung.

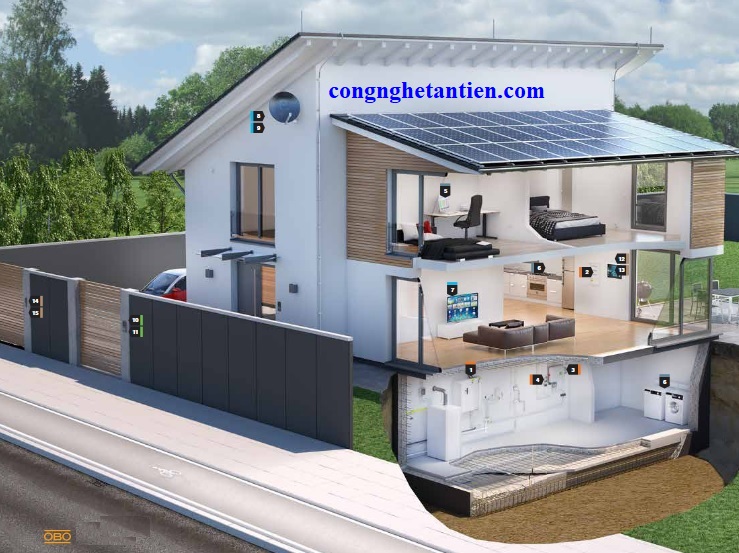

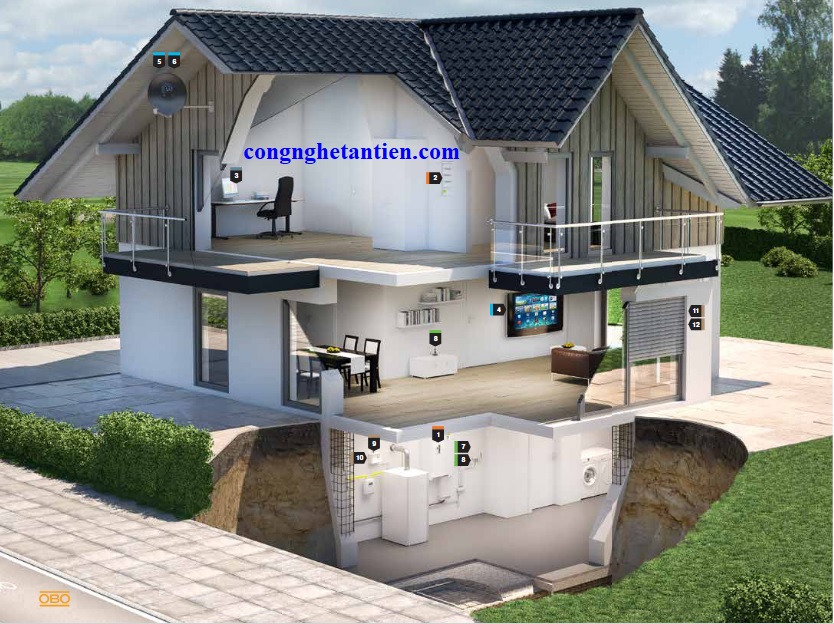

8.1. Nhà ở, biệt thự

Cần cân đối phạm vi bảo vệ, thẩm mỹ, tuyến dây dẫn xuống, tiếp địa và SPD cho các thiết bị điện – điện tử trong nhà.

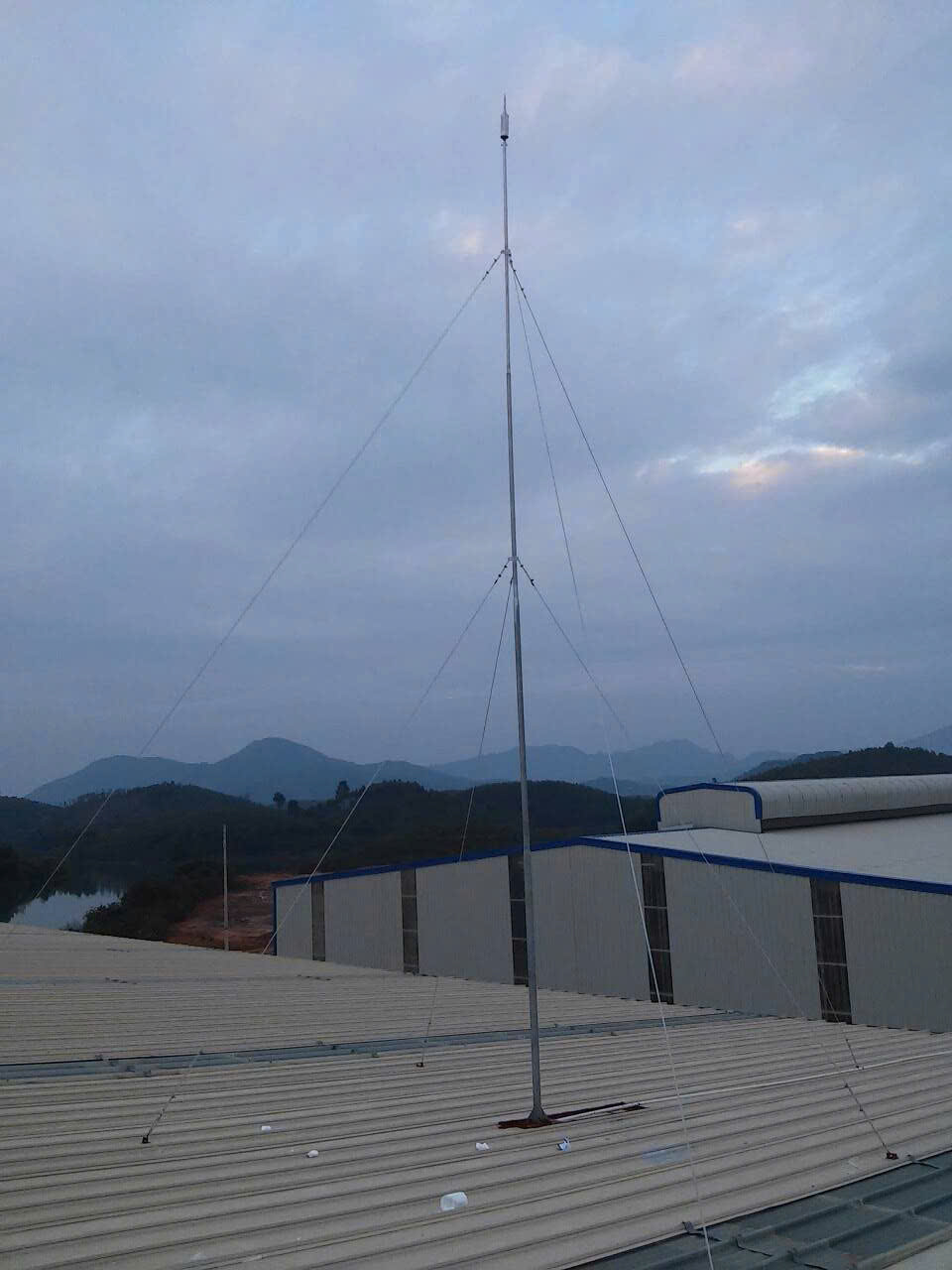

8.2. Nhà máy, nhà xưởng

Diện tích lớn, nhiều tủ điện, máy móc, PLC, biến tần và tuyến cáp liên khu vực đòi hỏi phối hợp chống sét trực tiếp, SPD, bảo vệ tín hiệu và tiếp địa.

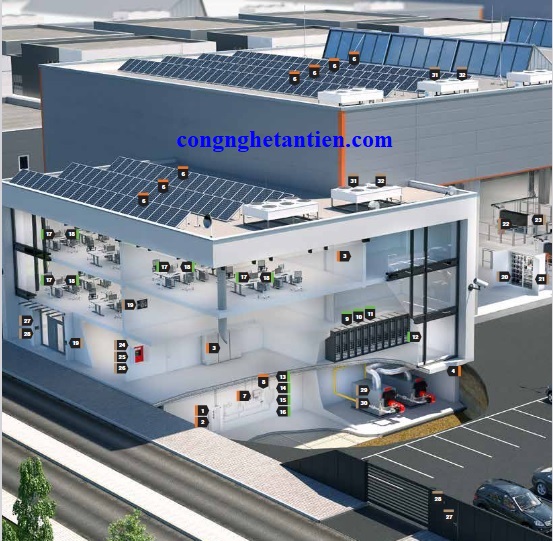

8.3. Tòa nhà, trường học, bệnh viện

Cần xem xét đồng thời vùng bảo vệ và các hệ thống điện, mạng, camera, BMS, phòng máy hoặc thiết bị chuyên dụng theo từng khu chức năng.

8.4. Công trình đặc thù

Trạm BTS, Data Center, ống khói, điện mặt trời, kho có nguy cơ cháy nổ, công trình cao hoặc kết cấu đặc biệt cần được đánh giá riêng theo rủi ro, điều kiện vận hành và tiêu chuẩn áp dụng.

9. Hồ sơ thiết kế chống sét gồm những gì?

Tùy phạm vi dự án, hồ sơ có thể gồm:

• Bản vẽ mặt bằng bố trí: thể hiện đầu thu sét, vùng bảo vệ và vị trí các hạng mục chính.
• Sơ đồ nguyên lý: mô tả cấu trúc và sự phối hợp giữa các thành phần của hệ thống.
• Chi tiết dây dẫn xuống: tuyến đi dây, vị trí kết nối và các chi tiết lắp đặt cần thiết.
• Bản vẽ hệ thống tiếp địa: vị trí điện cực, dây/băng tiếp địa, hố kiểm tra và liên kết đẳng thế.
• Sơ đồ bố trí SPD: xác định vị trí và cấp bảo vệ tại các tủ điện, đường nguồn hoặc tín hiệu cần thiết.
• Thuyết minh kỹ thuật: cơ sở thiết kế, tiêu chuẩn áp dụng, phương án và yêu cầu kỹ thuật.
• BOQ/bảng khối lượng và danh mục thiết bị: phục vụ dự toán, lựa chọn vật tư và triển khai.
• Hồ sơ CAD/PDF: bàn giao theo phạm vi và yêu cầu của hợp đồng.

10. Những sai lầm thường gặp khi thiết kế chống sét

• Chọn kim thu sét trước khi khảo sát: lựa chọn thiết bị và bán kính bảo vệ trước khi đánh giá chiều cao, kết cấu, mặt bằng và yêu cầu thực tế có thể dẫn đến bố trí không phù hợp.
• Chỉ thiết kế chống sét trực tiếp: kim thu sét và dây dẫn xuống không thay thế được SPD. Các đường nguồn, mạng và tín hiệu vẫn có thể đưa xung quá điện áp vào thiết bị bên trong.
• Áp dụng một mẫu tiếp địa cho mọi công trình: điều kiện đất, điện trở suất, mặt bằng và yêu cầu kỹ thuật khác nhau nên cấu hình tiếp địa cũng cần được tính toán phù hợp.
• Bỏ sót các tuyến cáp và tín hiệu: LAN, CCTV, RS485, viễn thông hoặc cáp ngoài trời có thể trở thành đường xâm nhập của xung sét nếu không được xem xét trong thiết kế.
• Thiết kế khó triển khai và bảo trì: vị trí thiết bị, tuyến dây hoặc điểm kiểm tra không phù hợp hiện trường có thể gây khó khăn khi thi công, đo kiểm và bảo trì sau này.

Một thiết kế chống sét tốt vì vậy không chỉ đúng trên bản vẽ mà còn phải khả thi khi thi công chống sét và thuận lợi trong suốt quá trình vận hành.

11. Góc nhìn kỹ thuật từ Tân Tiến

Từ kinh nghiệm triển khai thực tế, Tân Tiến nhận thấy một bản vẽ đáp ứng tiêu chuẩn nhưng không phù hợp điều kiện hiện trường vẫn có thể gây khó khăn khi thi công, vận hành và bảo trì. Vì vậy, thiết kế cần được xem xét đồng thời từ góc độ tính toán và khả năng triển khai thực tế.

Kết cấu mái ảnh hưởng đến vị trí đầu thu sét và tuyến dây dẫn xuống; địa chất và điện trở suất đất ảnh hưởng đến phương án tiếp địa; cấu trúc tủ điện và các tuyến cáp quyết định cách bố trí SPD. Những yếu tố này cần được xác định trước khi lựa chọn thiết bị cụ thể.

Trong quá trình thiết kế, Tân Tiến ưu tiên lựa chọn thiết bị theo yêu cầu bảo vệ thực tế, thay vì mặc định sử dụng một cấu hình cho nhiều công trình. Phương án cũng cần tính đến vị trí kiểm tra, khả năng thay thế thiết bị và việc đo kiểm sau khi đưa hệ thống vào sử dụng.

Một thiết kế chống sét phù hợp vì vậy cần cân bằng bốn yếu tố: an toàn kỹ thuật – khả năng thi công – chi phí đầu tư hợp lý – thuận tiện bảo trì. Đây cũng là cơ sở để bản vẽ có thể chuyển thành một hệ thống hoạt động hiệu quả tại công trình.

Khi các yếu tố kỹ thuật được xem xét đồng bộ ngay từ đầu, công trình sẽ thuận lợi hơn trong thi công, kiểm tra và bảo trì. Đó cũng là mục tiêu cốt lõi của một phương án thiết kế chống sét phù hợp.
