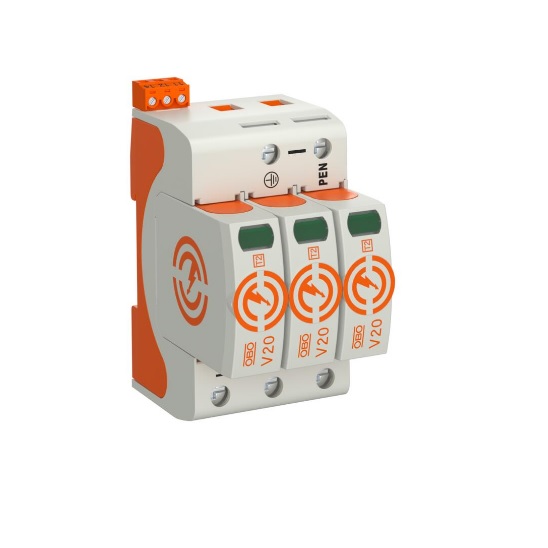

Thiết bị cắt sét V20-3+FS-385
Trong hệ thống điện hạ thế, các xung quá áp do sét lan truyền hoặc thao tác đóng cắt trên lưới có thể gây hỏng hóc nghiêm trọng cho thiết bị điện. Thiết bị cắt sét V20-3+FS-385 là SPD Type 2 – Class II, được thiết kế để bảo vệ tủ phân phối 3 pha trong mạng điện 230V.
Sản phẩm có khả năng xả dòng sét lên đến 40kA/pole (8/20µs), tích hợp cảnh báo từ xa, đảm bảo an toàn và duy trì hoạt động ổn định cho công trình.
Thông số kỹ thuật – Thiết bị cắt sét V20-3+FS-385
Thông số | Giá trị |
|---|---|
| Mã hàng | 5095303 |
| Loại thiết bị | SPD Type 2 – Class II – 3 pha |
| Điện áp định mức (Un) | 230 V AC |
| Điện áp làm việc liên tục (Uc) | 385 V AC |
| Dòng xả định mức (In, 8/20µs) | 20 kA/pole |
| Dòng xả cực đại (Imax, 8/20µs) | 40 kA/pole, tổng 120 kA |
| Điện áp dư (Up) | ≤ 1,7 kV |
| Thời gian đáp ứng | < 25 ns |
| Cấu hình | 3 pha (3+0) |
| Kiểu lắp đặt | DIN rail 35 mm |
| Cầu chì bảo vệ | ≤ 160 A gL/gG |
| Tín hiệu cảnh báo | Cảnh báo quang học + tiếp điểm RS (changeover) |
| Nhiệt độ làm việc | -40 °C … +80 °C |
| Cấp bảo vệ | IP20 |
| Vật liệu vỏ | Nhựa PA UL 94 V-0 |
| Tiêu chuẩn | IEC 61643-11, VDE 0100-443, UL 1449, ÖVE |
| Trọng lượng | 1,6645 kg/chiếc |
| Bảo hành | 48 tháng |
Chứng nhận & xuất xứ
- Xuất xứ: OBO Bettermann – Đức.
- Đạt chuẩn quốc tế: IEC 61643-11, UL 1449, VDE KEMA.
- Đầy đủ CO, CQ đảm bảo nguồn gốc & chất lượng.
Lợi ích khi sử dụng V20-3+FS-385
- Bảo vệ toàn diện thiết bị và hệ thống điện khỏi xung sét và quá áp.
- Có tiếp điểm cảnh báo từ xa (RS), giúp giám sát trạng thái SPD dễ dàng.
- Thiết kế module, dễ dàng thay thế khi hết tuổi thọ.
- Đạt chuẩn quốc tế, độ bền cao, hoạt động ổn định trong môi trường khắc nghiệt.
- Giúp hệ thống điện vận hành liên tục, giảm thiểu nguy cơ gián đoạn.
Ứng dụng thực tế
Thiết bị cắt sét V20-3+FS-385 phù hợp lắp đặt tại:
- Nhà máy, khu công nghiệp: bảo vệ tủ điện tổng, dây chuyền sản xuất.
- Tòa nhà văn phòng, trung tâm thương mại: bảo vệ thang máy, hệ thống HVAC, thiết bị điện tử.
- Hệ thống năng lượng mặt trời: bảo vệ inverter, tủ phân phối AC.
- Biệt thự, khu dân cư cao cấp: bảo vệ hệ thống điện sinh hoạt, thiết bị gia dụng giá trị cao.
Câu hỏi thường gặp
- Thiết bị cắt sét V20-3+FS-385 có phù hợp lắp ở tủ nhánh không?
Nhiều kỹ sư thiết kế thường hỏi điều này khi triển khai cho dây chuyền sản xuất. Câu trả lời là có. SPD này phù hợp cả tủ tổng và tủ nhánh, đảm bảo an toàn cho toàn bộ hệ thống.
- Khi nào nên dùng SPD Type 2 như V20-3+FS-385 thay vì Type 1?
👉 Type 2 chuyên chống quá áp lan truyền. Nếu công trình đã có SPD Type 1 ở đầu nguồn, thì Type 2 là lớp bảo vệ bổ sung cần thiết ở các tủ phân phối.
- V20-3+FS-385 có hỗ trợ cảnh báo trong hệ thống BMS không?
👉 Có. Thiết bị có tiếp điểm RS (changeover), dễ dàng tích hợp vào BMS để giám sát SPD từ xa.
- SPD này yêu cầu điện trở tiếp địa bao nhiêu?
👉 Để SPD hoạt động hiệu quả, hệ thống tiếp địa cần đạt ≤ 4Ω, đây là tiêu chuẩn thường được kiểm tra khi nghiệm thu.
