Hệ thống tiếp địa là gì? Cấu tạo, nguyên lý và tiêu chuẩn thiết kế

Hệ thống tiếp địa - Trong mọi hệ thống điện, từ nhà ở, nhà máy, trung tâm dữ liệu đến các công trình chống sét, hệ thống tiếp địa luôn là nền tảng quyết định mức độ an toàn và độ ổn định khi vận hành. Một hệ thống tiếp địa được thiết kế đúng không chỉ giúp bảo vệ con người khỏi nguy cơ điện giật mà còn hỗ trợ các thiết bị như RCD, RCBO, SPD, hệ thống chống sét và các thiết bị điện hoạt động hiệu quả hơn.

Tuy nhiên, trên thực tế vẫn tồn tại nhiều quan điểm chưa chính xác như: điện trở tiếp địa càng nhỏ càng tốt, chỉ cần đóng vài cọc đồng là đủ, hoặc sau khi thi công không cần đo kiểm, bảo trì định kỳ. Những hiểu lầm này có thể khiến hệ thống không đạt hiệu quả bảo vệ như mong muốn, thậm chí tiềm ẩn nhiều rủi ro về an toàn điện và hư hỏng thiết bị.

Vậy hệ thống tiếp địa là gì, cấu tạo gồm những thành phần nào, hoạt động theo nguyên lý ra sao và cần tuân thủ những tiêu chuẩn kỹ thuật nào? Trong bài viết này, Tân Tiến sẽ cùng bạn tìm hiểu toàn diện về hệ thống tiếp địa, từ kiến thức nền tảng đến những kinh nghiệm thực tế trong thiết kế và triển khai tại công trình.

1. Hệ thống tiếp địa là gì?

1.1. Khái niệm hệ thống tiếp địa

Hệ thống tiếp địa là tập hợp các điện cực tiếp địa, dây dẫn và các phụ kiện liên kết được lắp đặt nhằm tạo đường dẫn có điện trở thấp từ hệ thống điện hoặc thiết bị điện xuống đất. Mục đích chính là tản dòng điện sự cố, dòng điện rò hoặc dòng điện do sét xuống đất, góp phần bảo vệ con người, thiết bị và công trình.

Trong các hệ thống điện hiện đại, hệ thống tiếp địa không chỉ là yêu cầu kỹ thuật mà còn là một trong những yếu tố quan trọng để các thiết bị bảo vệ nguồn điện như RCD, RCBO, SPD và hệ thống chống sét phát huy đúng chức năng theo thiết kế.

1.2. Vì sao gọi là "tiếp địa"?

Thuật ngữ tiếp địa (Earthing hoặc Grounding) được dùng để chỉ việc kết nối có chủ đích một phần của hệ thống điện hoặc thiết bị điện với đất thông qua hệ thống điện cực tiếp địa.

Trong đó:

• Earthing là thuật ngữ được sử dụng phổ biến trong các tiêu chuẩn IEC và nhiều quốc gia châu Âu.
• Grounding được sử dụng nhiều trong các tiêu chuẩn IEEE và NEC của Hoa Kỳ.

Mặc dù cách gọi khác nhau, cả hai đều hướng đến mục tiêu chung là tạo đường dẫn an toàn để dòng điện sự cố hoặc năng lượng do sét được truyền xuống đất, giúp giảm thiểu rủi ro cho con người và thiết bị.

1.3. Vai trò của hệ thống tiếp địa trong hệ thống điện

Một hệ thống tiếp địa được thiết kế và thi công đúng kỹ thuật mang lại nhiều lợi ích quan trọng:

• Bảo vệ chống điện giật: Giảm điện áp chạm nguy hiểm và hỗ trợ các thiết bị bảo vệ tác động nhanh khi xảy ra dòng điện rò.
• Hỗ trợ chống sét: Phân tán năng lượng của dòng sét xuống đất, góp phần bảo vệ công trình và thiết bị điện.
• Ổn định điện áp tham chiếu: Giúp hệ thống điện vận hành ổn định, hạn chế ảnh hưởng của các sự cố điện.
• Giảm nhiễu điện từ: Cải thiện khả năng hoạt động của các thiết bị điện tử, hệ thống điều khiển, truyền thông và tự động hóa.

2. Cấu tạo hệ thống tiếp địa

Một hệ thống tiếp địa hoàn chỉnh được cấu thành từ nhiều bộ phận khác nhau. Mỗi thành phần đều đảm nhận một chức năng riêng, phối hợp với nhau để tạo thành đường dẫn điện liên tục từ thiết bị xuống đất, đảm bảo hệ thống hoạt động an toàn và ổn định.

2.1. Điện cực tiếp địa

Điện cực tiếp địa là bộ phận trực tiếp tiếp xúc với đất và thực hiện nhiệm vụ tản dòng điện sự cố hoặc dòng điện do sét xuống môi trường xung quanh. Tùy theo điều kiện địa chất và yêu cầu kỹ thuật, điện cực có thể được cấu tạo từ:

• Cọc tiếp địa: Đóng hoặc khoan xuống đất để tạo điểm tiếp xúc với lớp đất có điện trở suất phù hợp.
• Băng đồng tiếp địa: Liên kết các cọc tiếp địa thành một hệ thống thống nhất, đồng thời tăng diện tích tiếp xúc với đất.
• Dây đồng tiếp địa: Kết nối hệ thống tiếp địa với tủ điện, thiết bị điện, kim thu sét hoặc các hệ thống cần bảo vệ.

2.2. Hố kiểm tra tiếp địa

Hố kiểm tra được bố trí tại các vị trí đấu nối nhằm tạo điều kiện thuận lợi cho việc đo điện trở tiếp địa , kiểm tra chất lượng mối nối và bảo trì hệ thống trong suốt quá trình vận hành.

2.3. Kẹp nối tiếp địa

Kẹp nối được sử dụng để liên kết cọc tiếp địa, băng đồng và dây dẫn thành một hệ thống liên tục. Việc lựa chọn đúng chủng loại và lắp đặt đúng kỹ thuật giúp tăng độ bền cơ học, đảm bảo khả năng dẫn điện và hạn chế hiện tượng ăn mòn tại các điểm đấu nối.

2.4. Mối hàn hóa nhiệt

Đối với các công trình yêu cầu độ tin cậy cao, mối hàn hóa nhiệt thường được ưu tiên sử dụng thay cho phương pháp siết cơ khí. Liên kết hàn có khả năng dẫn điện tốt, chịu được môi trường khắc nghiệt và duy trì tính ổn định trong thời gian dài.

2.5. Thanh cái tiếp địa

Thanh cái tiếp địa (Earth Busbar) là điểm tập trung các dây tiếp địa từ tủ điện, thiết bị điện, hệ thống chống sét và các đường liên kết đẳng thế. Thành phần này giúp việc đấu nối, kiểm tra và mở rộng hệ thống trở nên thuận tiện hơn trong quá trình vận hành và bảo trì.

3. Nguyên lý hoạt động của hệ thống tiếp địa

Hệ thống tiếp địa không tham gia truyền tải điện năng trong điều kiện vận hành bình thường mà chỉ phát huy vai trò khi xuất hiện các hiện tượng bất thường như dòng điện rò, sự cố chạm vỏ hoặc sét đánh. Khi đó, hệ thống tiếp địa tạo ra đường dẫn an toàn để dòng điện hoặc năng lượng dư được truyền xuống đất, góp phần bảo vệ con người và thiết bị điện.

3.1. Trong điều kiện vận hành bình thường

Khi hệ thống điện hoạt động ổn định, dòng điện cấp cho thiết bị sẽ truyền qua dây pha và trở về nguồn theo dây trung tính. Lúc này, hệ thống tiếp địa gần như không mang dòng điện mà luôn ở trạng thái sẵn sàng thực hiện chức năng bảo vệ khi có sự cố.

3.2. Khi xảy ra sự cố chạm vỏ

Nếu lớp cách điện của thiết bị bị hỏng làm dây pha chạm vào vỏ kim loại, dòng điện sự cố sẽ được dẫn qua dây bảo vệ (PE) xuống hệ thống tiếp địa. Nhờ đó, điện áp trên vỏ thiết bị được giảm xuống và các thiết bị bảo vệ như RCD hoặc RCBO có thể phát hiện sự cố để cắt nguồn điện kịp thời.

3.3. Khi có dòng sét

Khi công trình bị sét đánh trực tiếp hoặc xuất hiện xung sét lan truyền, hệ thống tiếp địa sẽ phối hợp với kim thu sét, dây dẫn xuống và thiết bị chống sét lan truyền (SPD) để phân tán năng lượng của dòng sét xuống đất, hạn chế ảnh hưởng đến kết cấu công trình và các thiết bị điện.

3.4. Khi xuất hiện dòng điện rò

Dòng điện rò có thể phát sinh do hư hỏng cách điện hoặc môi trường làm việc ẩm ướt. Hệ thống tiếp địa tạo đường dẫn cho dòng điện rò truyền xuống đất, đồng thời hỗ trợ RCD hoặc RCBO phát hiện sự mất cân bằng dòng điện để ngắt mạch, giảm nguy cơ điện giật và cháy nổ.

Có thể thấy, hệ thống tiếp địa không trực tiếp loại bỏ sự cố, mà đóng vai trò tạo đường dẫn an toàn để các thiết bị bảo vệ hoạt động đúng chức năng và phát huy hiệu quả bảo vệ theo thiết kế.

4. Phân loại hệ thống tiếp địa

Tùy theo mục đích sử dụng, hệ thống tiếp địa được phân thành nhiều loại khác nhau. Mỗi loại đảm nhận một chức năng riêng, tuy nhiên trong thực tế chúng có thể được thiết kế độc lập hoặc liên kết với nhau thông qua hệ thống liên kết đẳng thế nhằm đảm bảo an toàn và đáp ứng yêu cầu kỹ thuật của công trình.

4.1. Tiếp địa bảo vệ (Protective Earthing - PE)

Tiếp địa bảo vệ được sử dụng để bảo vệ con người trước nguy cơ điện giật khi xảy ra sự cố chạm vỏ thiết bị. Vỏ kim loại của các thiết bị điện được nối với hệ thống tiếp địa thông qua dây bảo vệ (PE), tạo điều kiện để các thiết bị như RCD hoặc RCBO phát hiện sự cố và ngắt nguồn điện kịp thời.

4.2. Tiếp địa làm việc (Functional Earthing)

Tiếp địa làm việc phục vụ cho quá trình vận hành của hệ thống điện, giúp xác lập điểm tham chiếu điện áp ổn định cho nguồn điện, máy biến áp, máy phát điện hoặc các hệ thống phân phối điện. Đây là loại tiếp địa có ảnh hưởng trực tiếp đến khả năng vận hành ổn định của hệ thống.

4.3. Tiếp địa chống sét (Lightning Earthing)

Tiếp địa chống sét là bộ phận của hệ thống chống sét trực tiếp , có nhiệm vụ phân tán dòng điện sét xuống đất sau khi được thu bởi kim thu sét và truyền qua dây dẫn xuống. Chất lượng của hệ thống tiếp địa chống sét ảnh hưởng trực tiếp đến hiệu quả bảo vệ công trình trước tác động của sét.

4.4. Tiếp địa chống tĩnh điện (Static Earthing)

Tiếp địa chống tĩnh điện được áp dụng tại các khu vực có nguy cơ tích tụ điện tích như kho hóa chất, kho nhiên liệu, nhà máy điện tử hoặc dây chuyền sản xuất. Mục đích là triệt tiêu điện tích tĩnh trước khi chúng đạt đến mức có thể gây phóng điện hoặc phát sinh tia lửa điện.

4.5. Tiếp địa tín hiệu (Signal Earthing)

Tiếp địa tín hiệu được sử dụng trong các hệ thống điều khiển, viễn thông, trung tâm dữ liệu và thiết bị điện tử nhằm tạo điểm tham chiếu ổn định, giảm nhiễu điện từ và nâng cao chất lượng truyền tín hiệu.

Bảng so sánh các loại hệ thống tiếp địa

Lưu ý kỹ thuật: Trong nhiều công trình hiện đại, các hệ thống tiếp địa không hoạt động hoàn toàn độc lập mà thường được thiết kế theo nguyên tắc liên kết đẳng thế (Equipotential Bonding) nhằm hạn chế chênh lệch điện áp giữa các hệ thống, nâng cao hiệu quả bảo vệ chống điện giật, chống sét và giảm nhiễu điện từ.

5. Tiêu chuẩn hệ thống tiếp địa

Việc thiết kế và thi công hệ thống tiếp địa cần tuân thủ các tiêu chuẩn kỹ thuật nhằm đảm bảo an toàn điện, hiệu quả chống sét và khả năng vận hành ổn định của công trình. Tại Việt Nam, một số tiêu chuẩn thường được áp dụng gồm:

• TCVN 7447: Bộ tiêu chuẩn về hệ thống lắp đặt điện hạ áp, quy định các yêu cầu đối với nối đất, dây bảo vệ (PE), liên kết đẳng thế và các biện pháp bảo vệ chống điện giật.
• TCVN 9385: Tiêu chuẩn hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống chống sét cho công trình xây dựng, trong đó hệ thống tiếp địa là một thành phần quan trọng của giải pháp chống sét trực tiếp.
• TCVN 4756: Quy định các nguyên tắc về nối đất và nối không đối với thiết bị điện, là tài liệu tham khảo trong thiết kế và đánh giá hệ thống tiếp địa.

Bên cạnh đó, nhiều dự án còn áp dụng các tiêu chuẩn quốc tế như:

• IEC 60364: Quy định về hệ thống lắp đặt điện hạ áp, bao gồm yêu cầu đối với hệ thống nối đất và bảo vệ an toàn điện.
• IEC 62305: Tiêu chuẩn quốc tế về bảo vệ chống sét, hướng dẫn thiết kế đồng bộ giữa kim thu sét, dây dẫn xuống, SPD và hệ thống tiếp địa.

Trong thực tế, việc lựa chọn tiêu chuẩn phụ thuộc vào loại công trình, yêu cầu của chủ đầu tư và hồ sơ thiết kế. Nhiều dự án tại Việt Nam hiện nay kết hợp TCVN với IEC để đảm bảo vừa đáp ứng quy định trong nước, vừa phù hợp với các yêu cầu kỹ thuật của dự án quốc tế.

6. Điện trở tiếp địa bao nhiêu là đạt?

Một trong những câu hỏi được quan tâm nhiều nhất khi thiết kế và thi công hệ thống tiếp địa là: "Điện trở tiếp địa bao nhiêu là đạt?". Trên thực tế, không có một giá trị duy nhất áp dụng cho mọi công trình, mà phụ thuộc vào mục đích sử dụng, tiêu chuẩn kỹ thuật và yêu cầu của từng dự án.

Thông thường, một số giá trị tham khảo được áp dụng như sau:

• ≤ 10 Ω: Có thể được sử dụng cho một số hệ thống tiếp địa thông thường hoặc các công trình có yêu cầu kỹ thuật không cao, tùy theo tiêu chuẩn và hồ sơ thiết kế.
• ≤ 4 Ω: Là giá trị thường được áp dụng cho nhiều hệ thống chống sét và hệ thống điện hạ áp nhằm nâng cao hiệu quả bảo vệ của thiết bị và giảm điện áp nguy hiểm khi xảy ra sự cố.
• ≤ 1 Ω: Thường được yêu cầu đối với các công trình đặc biệt như trung tâm dữ liệu (Data Center), trạm viễn thông, hệ thống điều khiển, thiết bị điện tử nhạy cảm hoặc các dự án có yêu cầu kỹ thuật riêng.

Tuy nhiên, điện trở tiếp địa càng nhỏ không đồng nghĩa với hệ thống càng tốt. Một hệ thống được đánh giá đạt yêu cầu khi đáp ứng đúng tiêu chuẩn thiết kế, phù hợp với điều kiện địa chất và đảm bảo khả năng phối hợp hiệu quả với các thiết bị bảo vệ như RCD, RCBO, SPD và hệ thống chống sét.

Vì vậy, thay vì chỉ đặt mục tiêu đạt một giá trị điện trở thật thấp, việc lựa chọn giải pháp tiếp địa cần dựa trên khảo sát địa chất, yêu cầu kỹ thuật của công trình và các tiêu chuẩn áp dụng để đạt hiệu quả bảo vệ tối ưu.

7. Sai lầm thường gặp khi làm hệ thống tiếp địa

Nhiều hệ thống tiếp địa không đạt hiệu quả không phải do vật tư kém chất lượng mà xuất phát từ quá trình khảo sát, thiết kế và thi công chưa đúng kỹ thuật. Dưới đây là những sai lầm phổ biến mà các đơn vị thi công và chủ đầu tư cần lưu ý:

• Không khảo sát điều kiện địa chất: Mỗi loại nền đất có điện trở suất khác nhau. Nếu không đánh giá đặc điểm địa chất trước khi thi công, giải pháp tiếp địa được lựa chọn có thể không đạt hiệu quả hoặc phát sinh nhiều chi phí cải tạo.
• Không đo điện trở suất đất: Việc xác định điện trở suất đất là cơ sở để tính toán số lượng cọc, chiều dài điện cực và lựa chọn phương án thi công phù hợp. Bỏ qua bước này dễ dẫn đến thiết kế thiếu chính xác.
• Không đo nghiệm thu sau khi hoàn thành: Hệ thống chỉ được đánh giá đạt yêu cầu khi kết quả đo điện trở tiếp địa đáp ứng tiêu chuẩn và hồ sơ thiết kế. Thi công xong nhưng không đo kiểm sẽ không thể xác nhận hiệu quả thực tế.
• Không kiểm tra, bảo trì định kỳ: Theo thời gian, điều kiện môi trường và quá trình ăn mòn có thể làm thay đổi chất lượng hệ thống tiếp địa. Việc kiểm tra định kỳ giúp phát hiện sớm các bất thường để có biện pháp xử lý kịp thời.
• Chỉ quan tâm đến giá trị điện trở tiếp địa: Điện trở tiếp địa là một chỉ tiêu quan trọng, nhưng không phải yếu tố duy nhất quyết định chất lượng của hệ thống. Một hệ thống tiếp địa hiệu quả cần được thiết kế phù hợp với điều kiện địa chất, mục đích sử dụng và các tiêu chuẩn kỹ thuật áp dụng.

8. Góc nhìn kỹ thuật từ Tân Tiến

Qua thực tế triển khai nhiều hệ thống tiếp địa tại các điều kiện địa chất khác nhau, chúng tôi nhận thấy không có một giải pháp tiếp địa nào phù hợp cho mọi công trình. Hiệu quả của hệ thống phụ thuộc vào việc đánh giá đúng điều kiện địa chất, yêu cầu kỹ thuật và lựa chọn phương án thi công phù hợp ngay từ đầu.

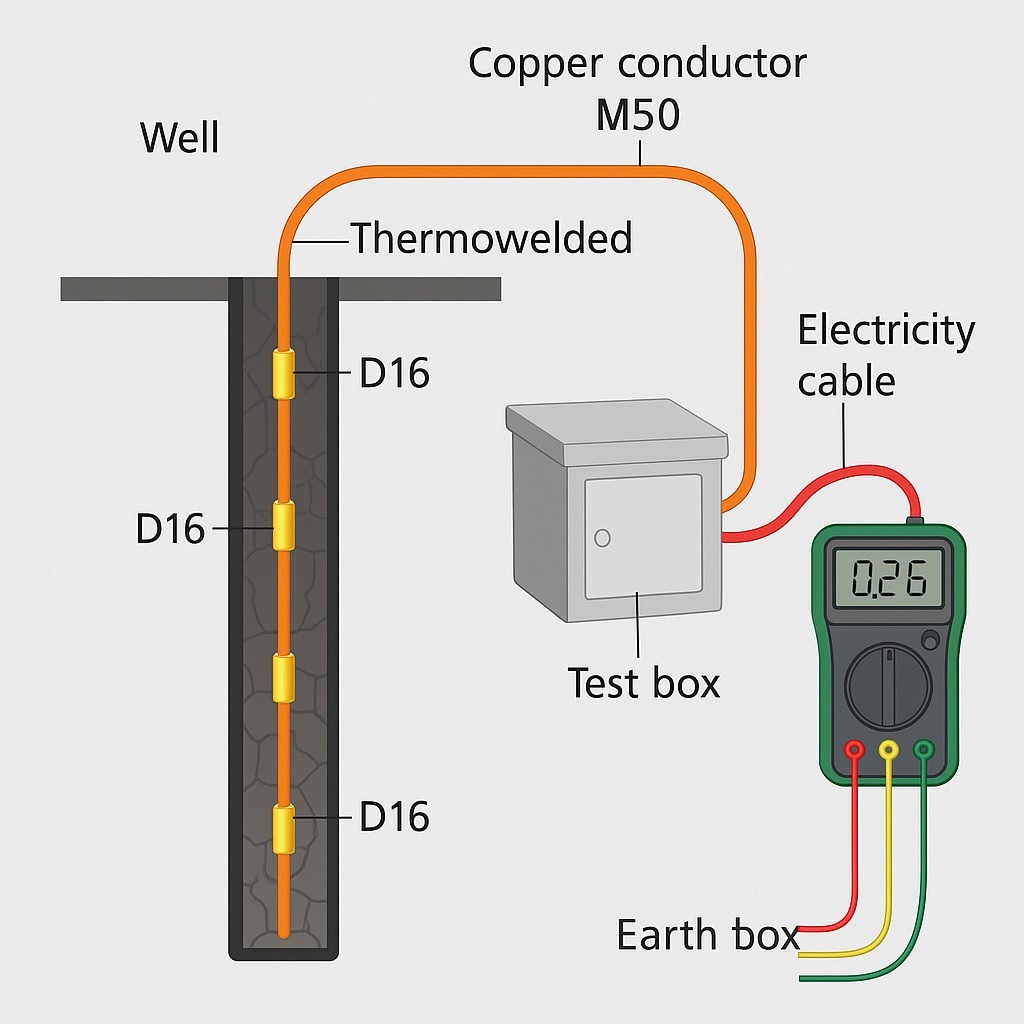

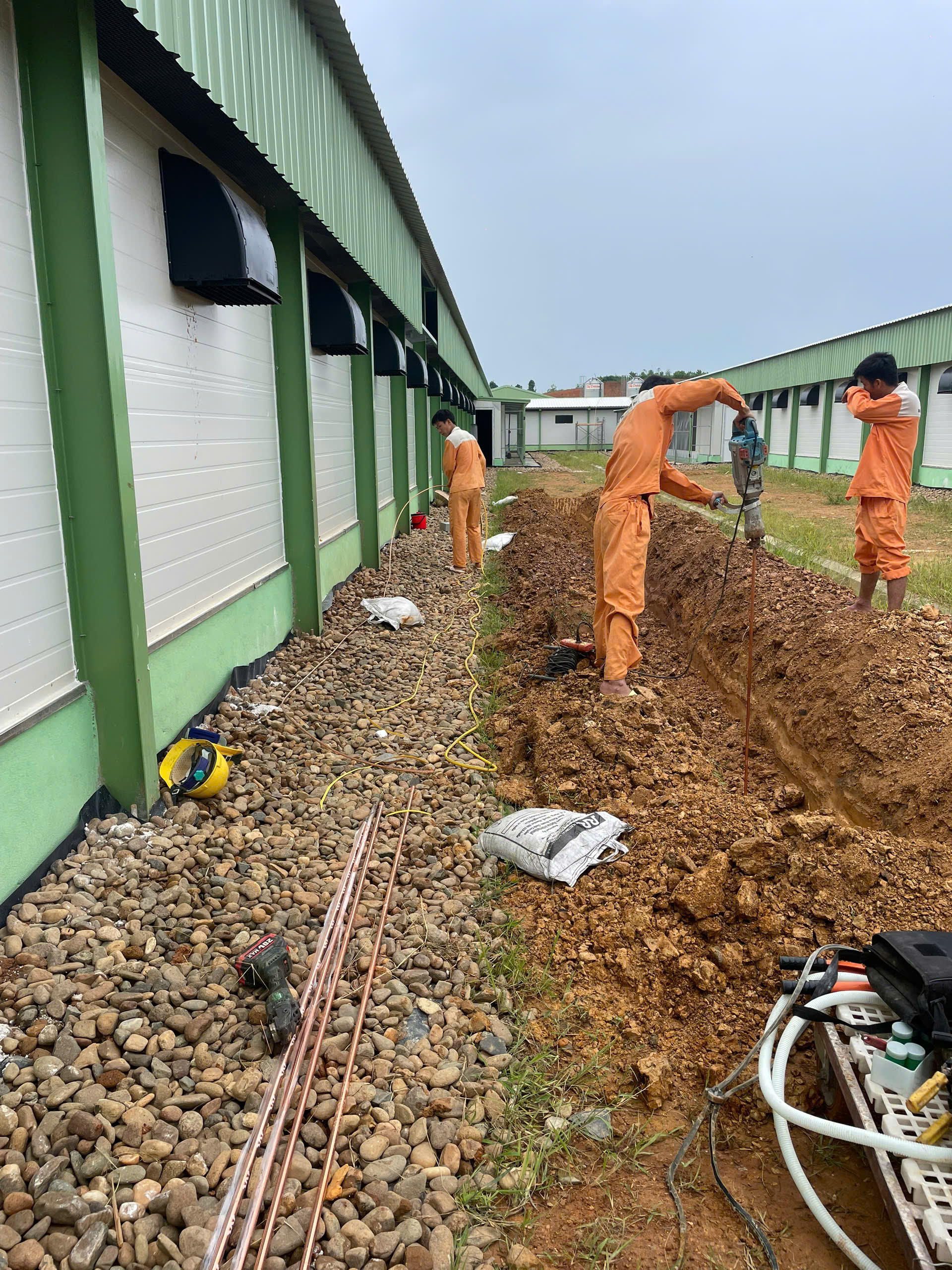

Đối với khu vực có nền đá hoặc lớp đá nông, việc khoan giếng tiếp địa thường mang lại hiệu quả tốt hơn so với chỉ tăng số lượng cọc đóng thông thường. Trong khi đó, với nền đất có điện trở suất cao, có thể cần kết hợp thêm hóa chất giảm điện trở, băng đồng hoặc mở rộng phạm vi điện cực để đạt yêu cầu thiết kế.

Một yếu tố cũng thường bị xem nhẹ là chất lượng các mối liên kết. Việc sử dụng mối hàn hóa nhiệt, kẹp nối đúng chủng loại và băng đồng có tiết diện phù hợp giúp duy trì khả năng dẫn điện ổn định, đồng thời tăng tuổi thọ của hệ thống trong môi trường ngoài trời.

Từ góc độ kỹ thuật, mục tiêu của một hệ thống tiếp địa không phải là đạt giá trị điện trở thấp nhất, mà là đáp ứng đúng tiêu chuẩn, phù hợp với điều kiện thực tế và phối hợp hiệu quả với toàn bộ hệ thống bảo vệ của công trình.

9. Kết luận

Hệ thống tiếp địa là nền tảng quan trọng trong mọi giải pháp an toàn điện, giúp bảo vệ con người, thiết bị và công trình trước các sự cố điện, dòng điện rò và tác động của sét. Một hệ thống tiếp địa đạt hiệu quả không chỉ phụ thuộc vào giá trị điện trở tiếp địa mà còn cần được khảo sát địa chất, thiết kế đúng tiêu chuẩn, lựa chọn vật tư phù hợp và kiểm tra định kỳ trong quá trình vận hành.
