Chống sét lan truyền là gì? Nguyên lý, thiết bị và giải pháp bảo vệ

Vì sao chống sét lan truyền cần thiết?

Sét không cần đánh trực tiếp vào công trình vẫn có thể gây hư hỏng thiết bị. Khi sét xảy ra trên đường dây hoặc khu vực lân cận, xung quá điện áp có thể lan truyền theo nguồn điện, mạng LAN, camera, viễn thông và các đường tín hiệu đi vào bên trong công trình

Các xung điện diễn ra trong thời gian rất ngắn nhưng có thể vượt quá khả năng chịu đựng của PLC, server, inverter, camera, thiết bị mạng và hệ thống điều khiển, gây lỗi, suy giảm tuổi thọ hoặc hư hỏng thiết bị. Vì vậy, hệ thống chống sét trực tiếp chỉ là một phần của giải pháp bảo vệ

Chống sét lan truyền giúp kiểm soát và hạn chế quá điện áp trước khi chúng tác động đến thiết bị. Vậy chống sét lan truyền là gì, hoạt động theo nguyên lý nào và cần triển khai ra sao để bảo vệ công trình hiệu quả?

1. Chống sét lan truyền là gì?

Chống sét lan truyền là giải pháp bảo vệ hệ thống điện và thiết bị điện tử trước các xung quá điện áp xuất hiện trong thời gian rất ngắn do sét hoặc các quá trình đóng cắt trên lưới điện. Khác với chống sét trực tiếp nhằm tiếp nhận và dẫn dòng sét xuống đất, chống sét lan truyền tập trung hạn chế mức quá điện áp truyền theo các đường dây đi vào công trình.

Thiết bị cốt lõi của giải pháp này là SPD (Surge Protective Device). Trong điều kiện bình thường, SPD gần như không ảnh hưởng đến hoạt động của hệ thống. Khi xuất hiện xung quá áp, SPD chuyển sang trạng thái dẫn, giới hạn điện áp và chuyển hướng dòng xung về hệ thống tiếp địa, qua đó giảm mức điện áp tác động lên thiết bị cần bảo vệ.

Tuy nhiên, chống sét lan truyền không đồng nghĩa với việc chỉ lắp một SPD tại tủ điện tổng. Một giải pháp đúng cần xem xét đồng thời nguồn điện AC/DC, đường mạng LAN, camera, viễn thông, tín hiệu điều khiển, vị trí lắp đặt SPD và khả năng phối hợp với hệ thống tiếp địa.

2. Sét lan truyền vào công trình bằng những đường nào?

Các đường phổ biến gồm:

• Nguồn điện AC/DC: Xung quá áp có thể truyền theo lưới điện, nguồn DC hoặc hệ thống điện mặt trời vào tủ điện và các thiết bị sử dụng điện.
• Mạng LAN và viễn thông: Cáp mạng, cáp tín hiệu đi giữa các tòa nhà hoặc từ thiết bị ngoài trời có thể trở thành đường dẫn xung vào switch, router, server và hệ thống mạng.
• Camera giám sát: Camera ngoài trời có các tuyến nguồn, PoE, cáp mạng hoặc cáp tín hiệu kết nối trực tiếp với thiết bị bên trong.
• Tín hiệu và điều khiển: Các đường RS485, sensor, PLC, BMS và tín hiệu đo lường có thể chịu ảnh hưởng của xung quá áp do sét hoặc cảm ứng điện từ.

3. Nguyên lý chống sét lan truyền

Nguyên lý của chống sét lan truyền là giới hạn xung quá điện áp xuống mức an toàn và chuyển hướng dòng xung thông qua SPD (Surge Protective Device) trước khi quá điện áp tác động đến thiết bị cần bảo vệ.

3.1. Khi hệ thống hoạt động bình thường

Trong điều kiện điện áp bình thường, SPD duy trì trạng thái trở kháng cao, gần như không ảnh hưởng đến hoạt động của hệ thống điện. Thiết bị được cấp nguồn và vận hành theo chế độ thông thường.

3.2. Khi xuất hiện xung quá điện áp

Khi điện áp tăng đột biến vượt ngưỡng làm việc của SPD, các phần tử bảo vệ bên trong nhanh chóng chuyển sang trạng thái dẫn. Dòng xung được chuyển hướng qua SPD và hệ thống liên kết đẳng thế/tiếp địa, thay vì để toàn bộ năng lượng xung tác động lên thiết bị phía sau.

3.3. Giới hạn điện áp bảo vệ

Trong quá trình dẫn xung, SPD không làm điện áp trở về 0 mà giới hạn điện áp còn lại ở một mức xác định. Thông số quan trọng thể hiện khả năng này là Up (Voltage Protection Level). Khi lựa chọn SPD, mức Up cần phù hợp với khả năng chịu xung của thiết bị cần bảo vệ.

3.4. Sau khi xung kết thúc

Sau khi quá điện áp suy giảm, SPD trở lại trạng thái làm việc ban đầu và tiếp tục giám sát hệ thống. Tuy nhiên, SPD có giới hạn về khả năng chịu xung và tuổi thọ, vì vậy cần kiểm tra trạng thái trong quá trình vận hành.

Như vậy, chống sét lan truyền hoạt động theo chu trình:

Phát sinh xung → SPD đáp ứng → chuyển hướng dòng xung → giới hạn điện áp → bảo vệ thiết bị.

Hiệu quả thực tế không chỉ phụ thuộc vào SPD mà còn liên quan đến vị trí lắp đặt, chiều dài dây đấu nối, phối hợp các cấp bảo vệ và hệ thống tiếp địa .

4. Thiết bị chống sét lan truyền SPD

SPD (Surge Protective Device) là thiết bị chuyên dụng dùng để hạn chế quá điện áp và chuyển hướng dòng xung, bảo vệ hệ thống điện và thiết bị điện tử trước ảnh hưởng của sét lan truyền hoặc quá điện áp chuyển mạch. Theo hệ tiêu chuẩn IEC, SPD cho hệ thống điện hạ áp thường được phân thành Type 1, Type 2 và Type 3 theo khả năng chịu xung và vị trí phối hợp bảo vệ.

4.1. SPD Type 1

SPD Type 1 được thiết kế để chịu dòng xung có dạng sóng 10/350 µs, đặc trưng bởi thông số Iimp (Impulse Current). Thiết bị thường được bố trí tại điểm đầu vào hệ thống điện khi có yêu cầu xử lý dòng sét một phần, đặc biệt tại công trình có hệ thống chống sét trực tiếp hoặc theo kết quả đánh giá rủi ro chống sét.

4.2. SPD Type 2

SPD Type 2 sử dụng dạng sóng thử 8/20 µs, với các thông số quan trọng như In (Nominal Discharge Current) và Imax (Maximum Discharge Current). Đây là loại SPD được sử dụng phổ biến tại tủ điện tổng và tủ phân phối để hạn chế quá điện áp lan truyền xuống mức phù hợp hơn cho thiết bị phía sau.

4.3. SPD Type 3

SPD Type 3 được bố trí gần thiết bị nhạy cảm và thường phối hợp với SPD Type 1/Type 2 ở phía trước. Mục tiêu là tiếp tục giảm mức quá điện áp còn lại trước khi xung tác động tới thiết bị đầu cuối.

4.4. SPD không chỉ bảo vệ nguồn điện

Ngoài SPD cho nguồn AC, còn có các thiết bị chuyên dụng cho DC/Solar, Ethernet/LAN, PoE, CCTV, viễn thông, RS485 và các đường tín hiệu điều khiển. Mỗi hệ thống có điện áp, tần số, giao thức truyền dẫn và khả năng chịu xung khác nhau nên không thể sử dụng một loại SPD cho mọi đường truyền.

5. Giải pháp chống sét lan truyền toàn diện

Một giải pháp chống sét lan truyền hiệu quả không đơn thuần là lắp một SPD có dòng xả lớn tại tủ điện. Hệ thống cần được thiết kế theo từng lớp bảo vệ, xác định đầy đủ các đường xung có thể xâm nhập và phối hợp giữa SPD nguồn, SPD tín hiệu, vùng bảo vệ LPZ và hệ thống tiếp địa.

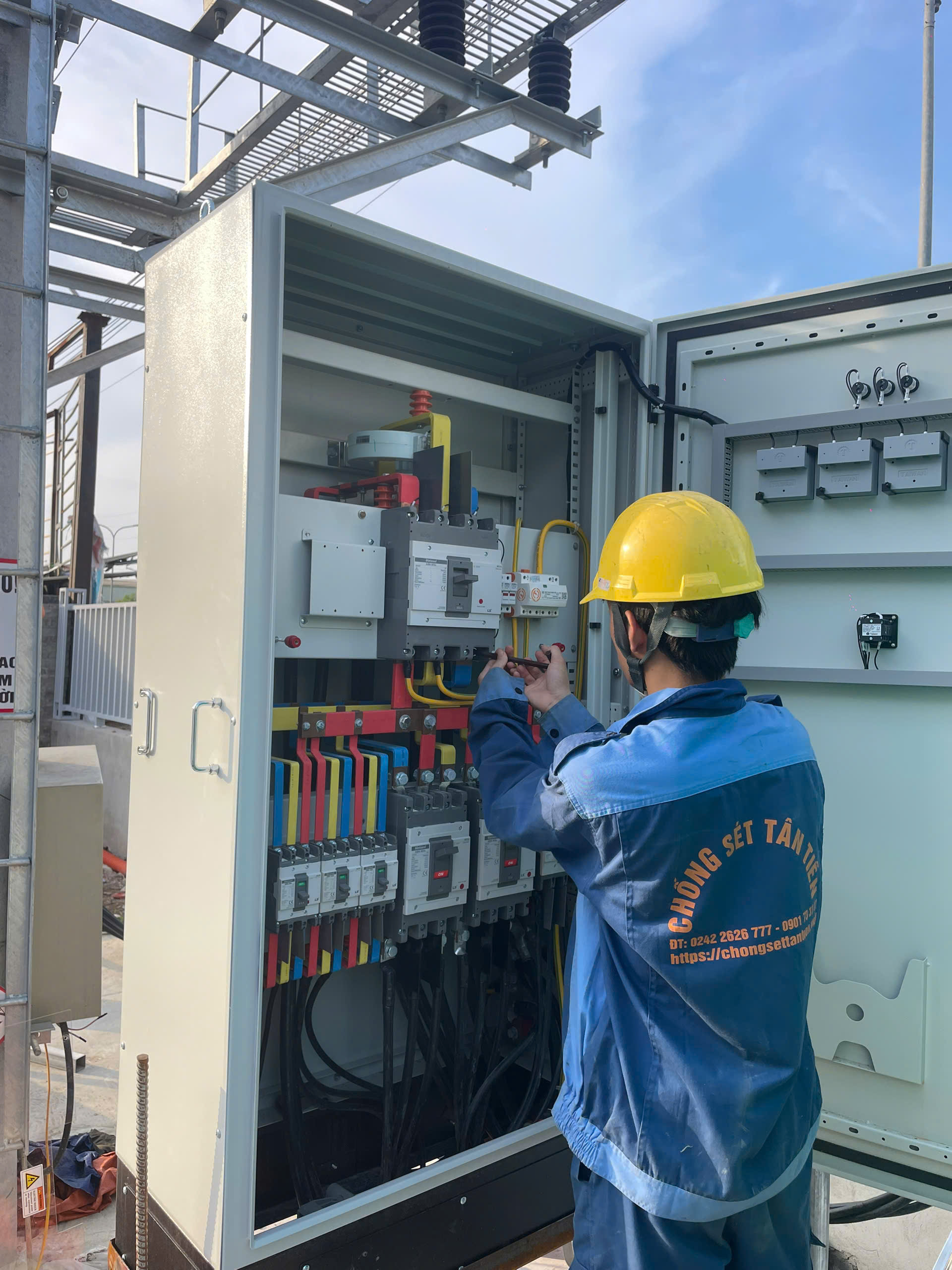

5.1. Bảo vệ nguồn điện

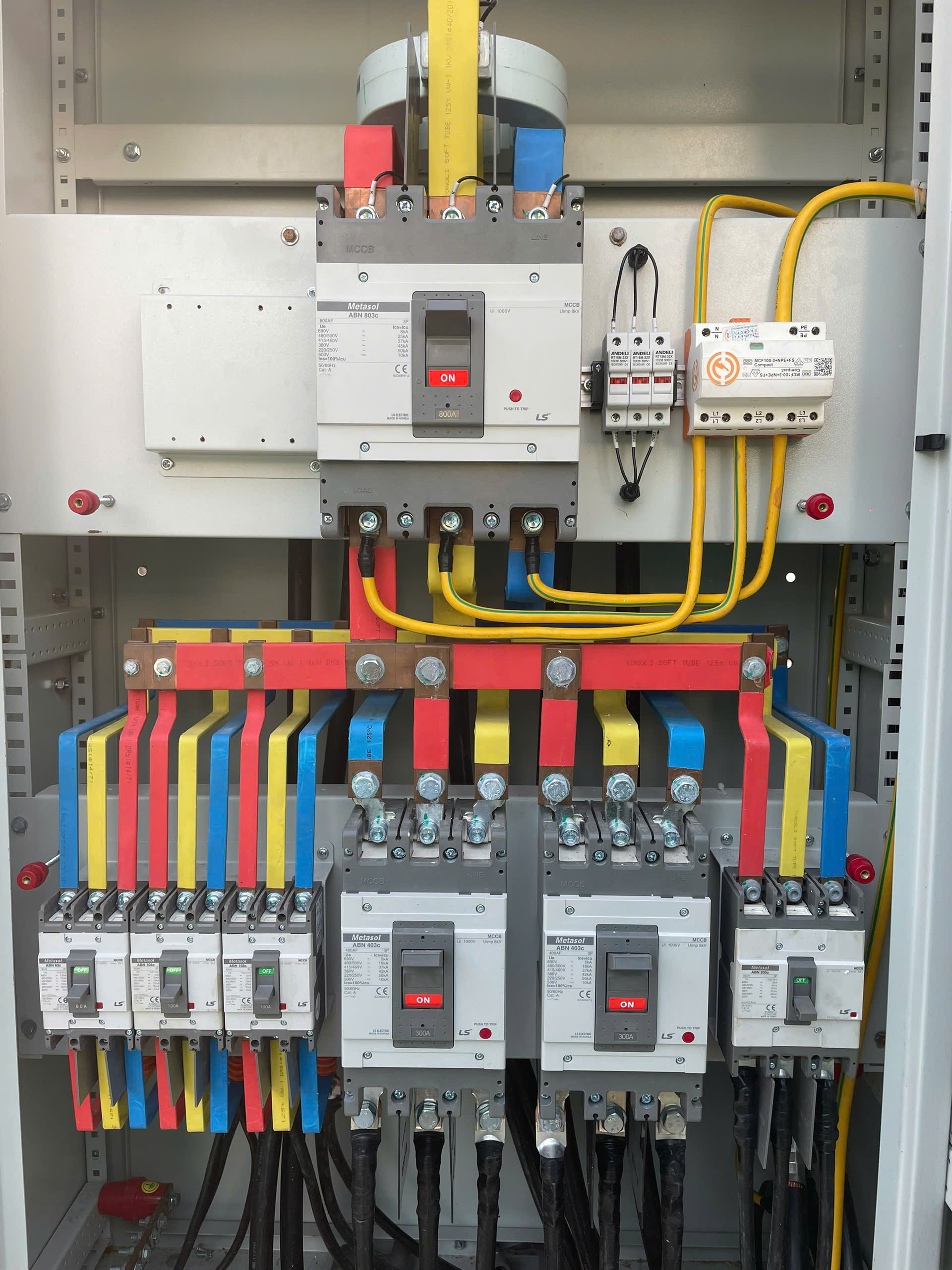

SPD cần được bố trí phù hợp từ tủ điện tổng → tủ phân phối → thiết bị đầu cuối. Tùy mức độ phơi nhiễm và thiết kế chống sét , có thể phối hợp Type 1, Type 2 và Type 3 để từng bước giới hạn quá điện áp trước khi đến thiết bị nhạy cảm.

Với hệ thống điện mặt trời hoặc nguồn DC, phải sử dụng SPD DC chuyên dụng, có điện áp làm việc và cấu hình phù hợp với hệ thống.

5.2. Bảo vệ đường tín hiệu

Các tuyến LAN/PoE, CCTV, RS485, viễn thông, PLC, sensor và tín hiệu điều khiển cũng cần được đánh giá. SPD tín hiệu phải vừa đáp ứng khả năng bảo vệ xung vừa phù hợp với điện áp, tần số, tốc độ truyền dữ liệu và giao thức của đường truyền.

5.3. Phối hợp SPD theo vùng LPZ

Theo nguyên tắc Lightning Protection Zone ( LPZ ), công trình được phân thành các vùng có mức ảnh hưởng điện từ và quá điện áp khác nhau. SPD được bố trí tại ranh giới giữa các vùng để giảm dần mức xung:

LPZ 0 → SPD Type 1 → LPZ 1 → SPD Type 2 → LPZ 2 → Type 3/thiết bị.

Cách tiếp cận này giúp tránh việc một SPD phải chịu toàn bộ yêu cầu bảo vệ.

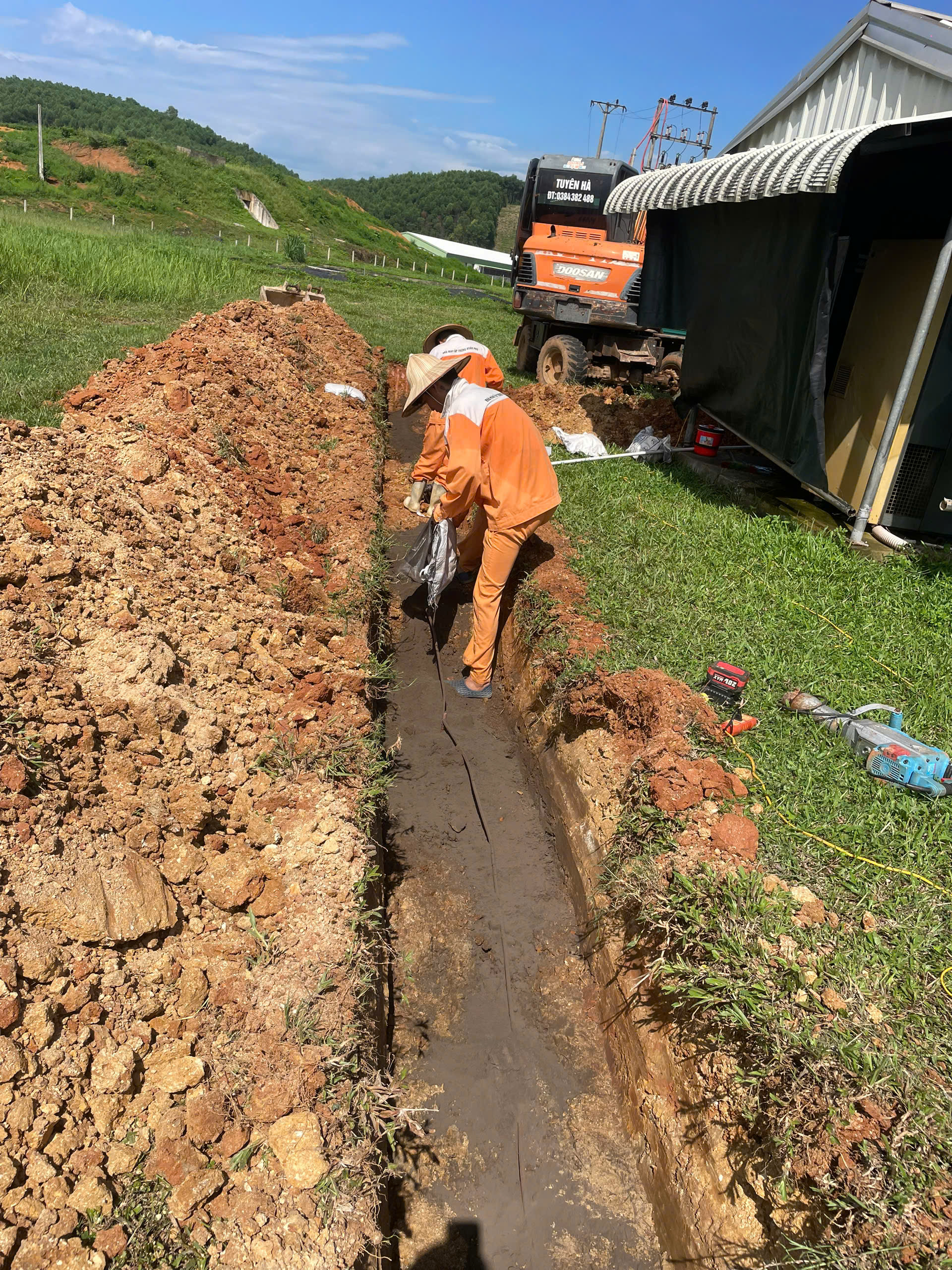

5.4. SPD và hệ thống tiếp địa

SPD chỉ phát huy hiệu quả khi được phối hợp đúng với hệ thống tiếp địa và liên kết đẳng thế. Không nên đánh giá chất lượng bảo vệ chỉ bằng một giá trị điện trở tiếp địa cố định; cần xem xét toàn bộ cấu hình, đường dẫn dòng xung và yêu cầu của tiêu chuẩn áp dụng.

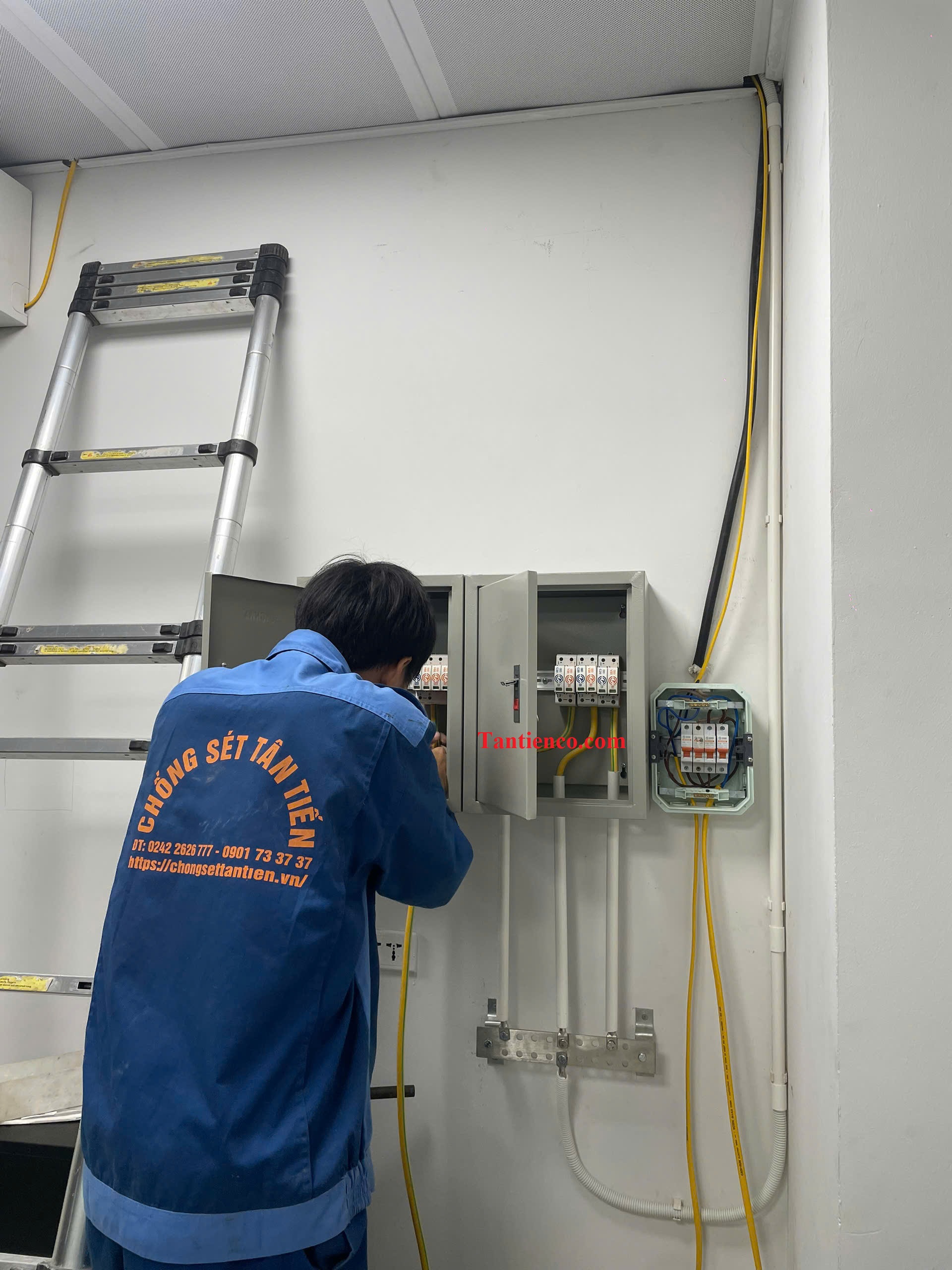

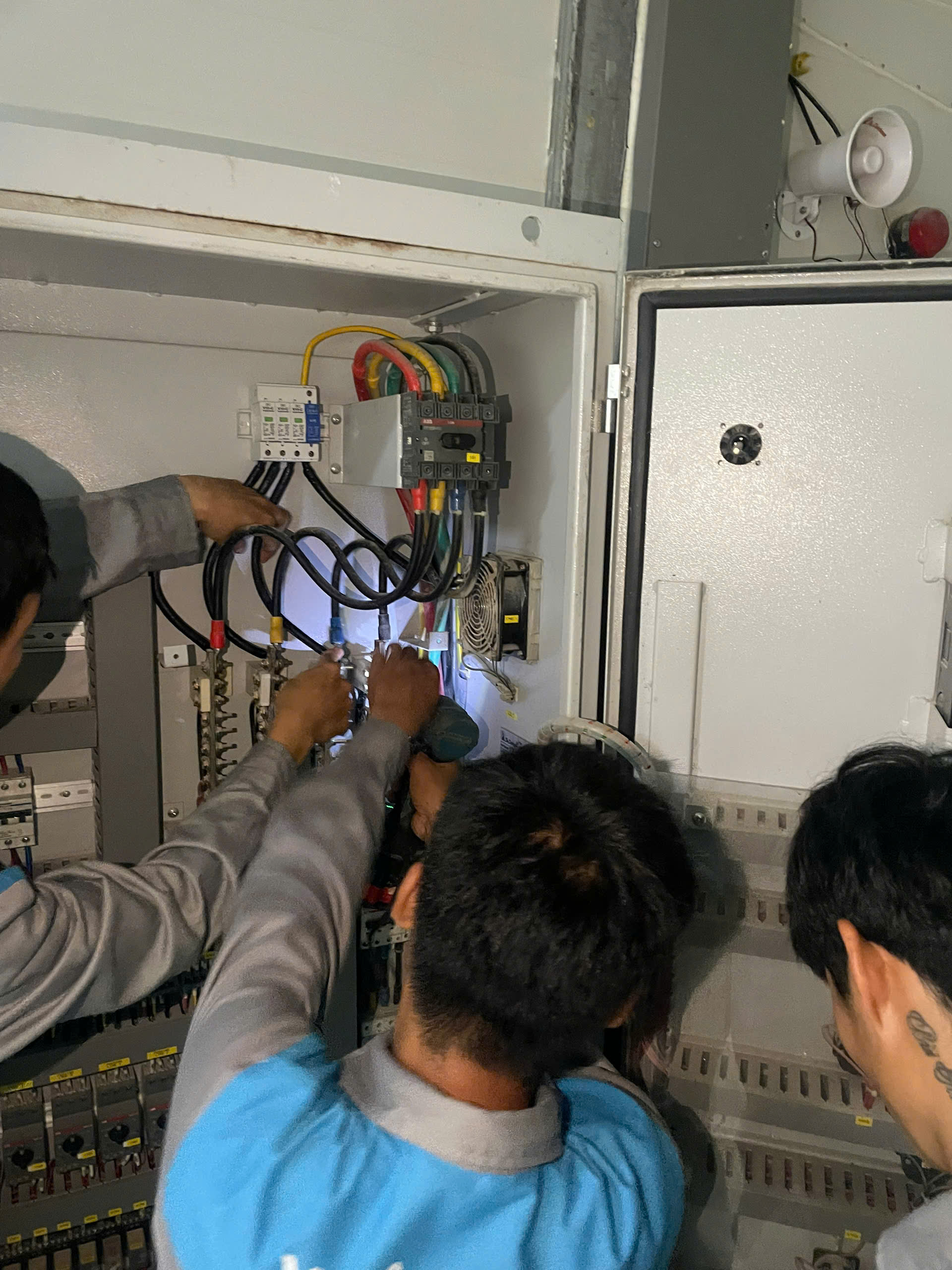

5.5. Lắp đặt chống sét lan truyền SPD đúng kỹ thuật

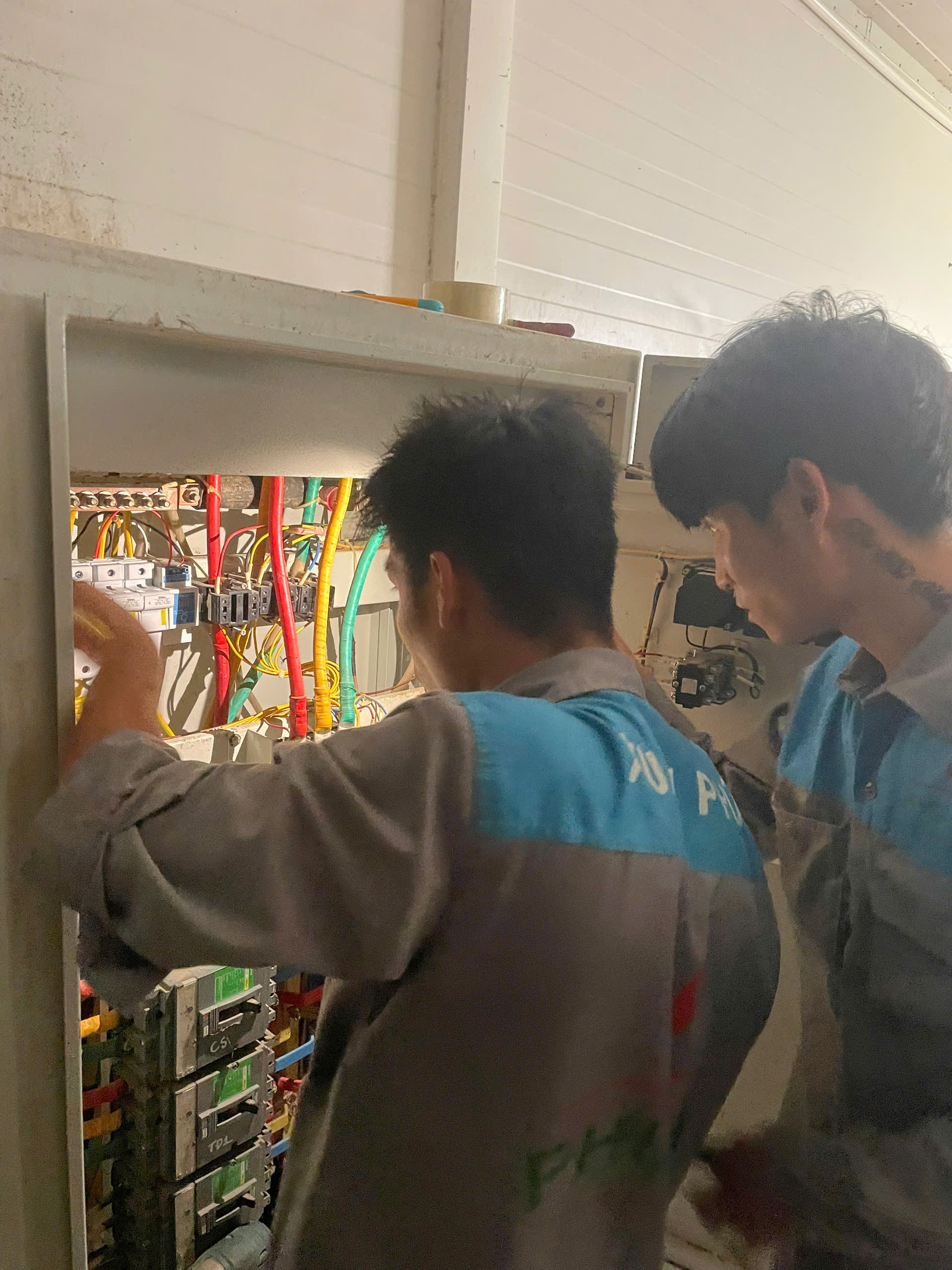

Dây đấu nối SPD cần ngắn, trực tiếp, hạn chế vòng dây, có tiết diện phù hợp và tuân thủ hướng dẫn của nhà sản xuất. Thiết bị bảo vệ quá dòng dự phòng cũng phải được lựa chọn đúng yêu cầu của SPD.

5.6. Lựa chọn giải pháp theo công trình

Không có một cấu hình SPD áp dụng cho mọi dự án. Giải pháp cần dựa trên hệ thống nguồn, nguy cơ sét, LPZ, thiết bị cần bảo vệ, các tuyến tín hiệu, hệ thống tiếp địa và tiêu chuẩn thiết kế.

6. Tiêu chuẩn áp dụng cho chống sét lan truyền

Thiết kế và lựa chọn thiết bị chống sét lan truyền SPD cần dựa trên hệ tiêu chuẩn phù hợp, thay vì chỉ căn cứ vào thông số dòng xả kA.  Áp dụng hệ tiêu chuẩn IEC, ba nhóm tiêu chuẩn có liên quan trực tiếp gồm:

• IEC 62305, đặc biệt IEC 62305-4:2024: Bộ tiêu chuẩn về bảo vệ chống sét cho công trình; trong đó IEC 62305-4 quy định các biện pháp bảo vệ hệ thống điện và điện tử bên trong công trình trước ảnh hưởng của LEMP, bao gồm phân vùng LPZ, liên kết đẳng thế và các biện pháp bảo vệ chống xung.
• IEC 61643-01:2024 và IEC 61643-11: IEC 61643-01 quy định các yêu cầu chung và phương pháp thử đối với SPD; IEC 61643-11 áp dụng cho SPD kết nối với hệ thống điện hạ áp. Đây là nhóm tiêu chuẩn quan trọng khi lựa chọn và đánh giá SPD Type 1, Type 2 và Type 3.
• IEC 61643-21:2025: Quy định yêu cầu và phương pháp thử đối với SPD kết nối với mạng viễn thông và tín hiệu, bao gồm các hệ thống truyền dữ liệu, điều khiển, thông tin liên lạc và các đường truyền có chức năng cấp nguồn như PoE.

Ngoài hệ IEC, UL 1449 là tiêu chuẩn của Hoa Kỳ đối với Surge Protective Devices (SPD). Với các dự án yêu cầu UL, SPD cần được lựa chọn theo yêu cầu kỹ thuật và chứng nhận tương ứng; không nên quy đổi trực tiếp các phân loại và thông số giữa UL và IEC.

7. Những sai lầm thường gặp khi chống sét lan truyền

Hiệu quả của chống sét lan truyền không chỉ phụ thuộc vào chất lượng SPD mà còn phụ thuộc rất lớn vào cách lựa chọn, bố trí và lắp đặt. Trong thực tế, một số sai lầm thường gặp có thể làm giảm đáng kể khả năng bảo vệ của toàn hệ thống:

• Chỉ lắp một SPD tại tủ điện tổng: Một SPD duy nhất khó đáp ứng yêu cầu bảo vệ cho toàn bộ hệ thống, đặc biệt khi khoảng cách đến thiết bị lớn. Cần xem xét phối hợp các cấp SPD theo thiết kế và vùng LPZ.
• Chỉ bảo vệ nguồn điện: Xung quá áp còn có thể đi vào qua LAN, camera, RS485, viễn thông và các đường tín hiệu. Bỏ qua những tuyến này có thể tạo ra điểm yếu trong hệ thống bảo vệ.
• Chọn SPD chỉ dựa vào thông số kA: Dòng xả lớn không đồng nghĩa SPD phù hợp hơn. Cần xem xét đồng thời Type, Iimp/In/Imax, Uc, Up, cấu hình nguồn và thiết bị cần bảo vệ.
• Đấu dây SPD quá dài hoặc không hợp lý: Chiều dài và cách bố trí dây dẫn ảnh hưởng trực tiếp đến mức điện áp thực tế xuất hiện tại thiết bị khi SPD hoạt động.
• Không kiểm tra SPD trong quá trình vận hành: SPD có thể suy giảm hoặc mất khả năng bảo vệ sau khi chịu nhiều xung. Vì vậy cần kiểm tra chỉ thị trạng thái, tiếp điểm cảnh báo từ xa nếu có và thực hiện bảo trì theo hướng dẫn của nhà sản xuất.

Một hệ thống SPD tốt nhưng lựa chọn hoặc lắp đặt sai kỹ thuật vẫn có thể không đạt hiệu quả bảo vệ như thiết kế.

8. Góc nhìn kỹ thuật từ Tân Tiến

Qua thực tế tư vấn và triển khai các hệ thống chống sét lan truyền , Tân Tiến nhận thấy hiệu quả bảo vệ không quyết định bởi một thông số kA riêng lẻ, mà phụ thuộc vào việc xác định đúng rủi ro, lựa chọn SPD và phối hợp các lớp bảo vệ phù hợp với từng công trình.

Trước khi lựa chọn SPD, cần khảo sát cấu hình nguồn điện, hệ thống chống sét trực tiếp, tiếp địa, vị trí tủ điện và các tuyến cáp đi từ bên ngoài vào công trình. Đặc biệt, ngoài nguồn AC/DC, các đường LAN, camera, RS485, viễn thông và tín hiệu điều khiển cũng cần được xem xét để tránh tạo ra điểm bảo vệ còn thiếu.

Từ kinh nghiệm thực tế, Tân Tiến ưu tiên tiếp cận chống sét lan truyền như một hệ thống bảo vệ đồng bộ, thay vì lựa chọn từng SPD riêng lẻ. Mục tiêu cuối cùng là giảm mức quá điện áp đến ngưỡng phù hợp với thiết bị cần bảo vệ và duy trì hiệu quả trong suốt quá trình vận hành.

Tùy đặc điểm từng công trình, giải pháp cần được tính toán theo hệ thống điện, mức độ rủi ro và thiết bị cần bảo vệ. Đây là nền tảng để xây dựng hệ thống chống sét lan truyền an toàn, hiệu quả và phù hợp với các tiêu chuẩn kỹ thuật áp dụng
