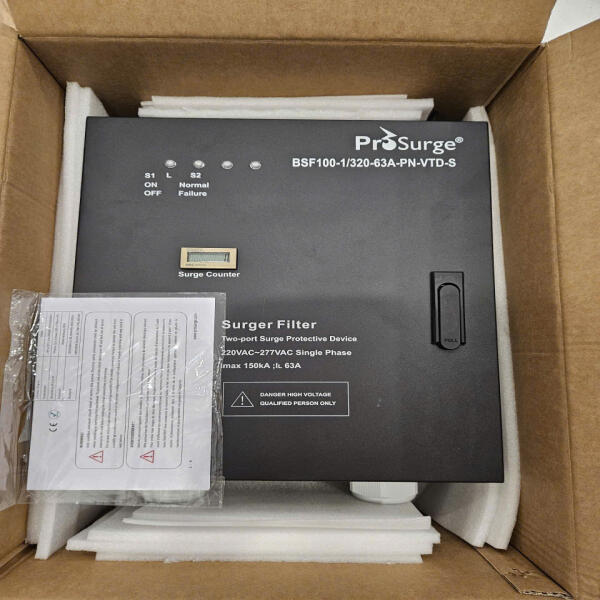

Tủ Cắt Lọc Sét 1 Pha 63A – BSF100-1/320-63A-PN-VTD-S

Tủ Cắt Lọc Sét 1 Pha 63A – BSF100-1/320-63A-PN-VTD-S - Trong các hệ thống điện 1 pha, xung sét lan truyền và quá áp do đóng cắt phụ tải có thể gây hư hỏng nghiêm trọng cho các thiết bị nhạy cảm như PLC, BMS, server, camera IP hoặc thiết bị đo lường. BSF100-1/320-63A-PN-VTD-S là tủ surge filter đấu nối nối tiếp (series), thiết kế dạng hai cổng (two-port), kết hợp khả năng cắt sét và lọc nhiễu trong cùng một thiết bị, giúp bảo vệ toàn diện cho tải phía sau.

Prosurge là thương hiệu thiết bị chống sét có nguồn gốc từ Hoa Kỳ, với hệ thống sản xuất đặt tại Trung Quốc, cung cấp các giải pháp SPD và surge filter cho thị trường toàn cầu.

Thông số kỹ thuật - Tủ Cắt Lọc Sét 1 Pha 63A – BSF100-1/320-63A-PN-VTD-S

• Loại tủ: Surge Filter – Class I+II / Type 1+2
• Cấu hình: 1 pha + trung tính + PE
• Điện áp danh định: 220–277 V AC
• Điện áp làm việc liên tục (Uc): 320/420 V
• Dòng tải định mức: 63 A
• Dòng sét xả định mức (In, 8/20 µs): 25 kA
• Dòng sét trực tiếp (Iimp, 10/350 µs – L–N): 25 kA
• Dòng xả cực đại (Imax, 8/20 µs – L–N): 100 kA
• Dòng sét trực tiếp (Iimp, 10/350 µs – N–PE): 100 kA
• Tổng khả năng chịu sét mỗi line: 150 kA (8/20 µs)
• Mức bảo vệ điện áp L–N: < 0,85 kV
• Mức bảo vệ điện áp N–PE: < 1,5 kV
• Thời gian đáp ứng: ≤ 1 ns
• Suy hao lọc nhiễu: > 48 dB tại 1 MHz
• Sụt áp đường dây: < 2 V tại tải 63 A
• Hiển thị trạng thái: LED Normal / Fault
• Tiếp điểm cảnh báo từ xa: Có (dry contact)
• Cấp bảo vệ: IP20
• Lắp đặt: Trong nhà, trong tủ điện kim loại
• Bảo hành: 12 tháng

Cấu trúc bảo vệ và nguyên lý hoạt động

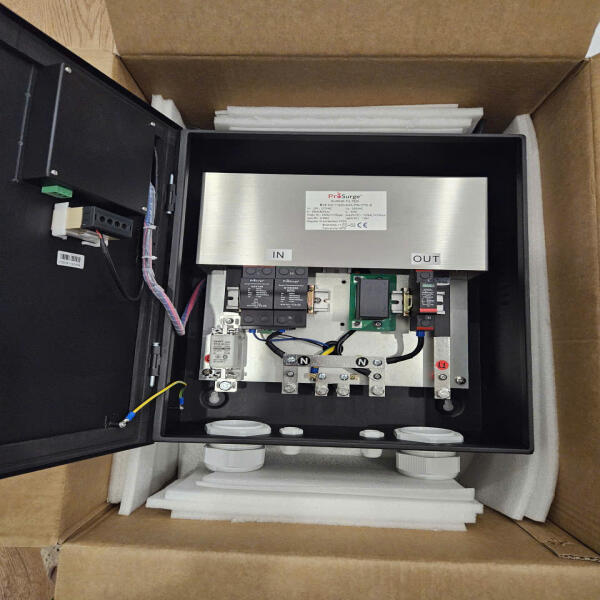

Tủ cắt lọc sét 1 pha 63A – BSF100-1/320-63A-PN-VTD-S được thiết kế theo cấu trúc bảo vệ nhiều tầng, bao gồm tầng cắt sét sơ cấp, tầng bảo vệ thứ cấp và mạch lọc LC đấu nối nối tiếp.
Cấu trúc này cho phép thiết bị vừa hạn chế năng lượng xung sét lớn, vừa làm giảm điện áp dư và lọc nhiễu cao tần trước khi cấp điện cho tải.

So với thiết bị chống sét đấu song song, tủ cắt lọc sét đấu nối nối tiếp giúp kiểm soát tốt hơn biên độ và tốc độ tăng của xung điện áp, đặc biệt phù hợp với các hệ thống yêu cầu chất lượng điện cao.

Ưu điểm nổi bật

• Tủ cắt lọc sét đấu nối nối tiếp (series) giúp cắt sét và lọc nhiễu đồng thời
• Mức điện áp dư thấp, bảo vệ an toàn cho thiết bị nhạy cảm
• Chịu được nhiều dạng xung sét khác nhau (10/350 µs và 8/20 µs)
• Tích hợp hiển thị trạng thái và tiếp điểm cảnh báo từ xa
• Phù hợp cho hệ thống điện 1 pha có yêu cầu ổn định cao

Ứng dụng thực tế - Tủ Cắt Lọc Sét 1 Pha 63A – BSF100-1/320-63A-PN-VTD-S

• Tủ điện cấp nguồn cho PLC, SCADA, BMS
• Phòng server, phòng điều khiển trung tâm
• Hệ thống camera IP, thiết bị mạng và an ninh
• Thiết bị đo lường, phòng thí nghiệm, thiết bị y tế
• Các nhánh cấp nguồn cho tải nhạy cảm trong nhà máy và tòa nhà

Lưu ý khi lựa chọn và lắp đặt

• Tủ cắt lọc sét cần được lắp đấu nối nối tiếp trên đường cấp nguồn cho tải
• Dòng định mức 63A phải phù hợp với dòng làm việc thực tế của hệ thống
• Nên phối hợp đồng bộ với các cấp thiết bị chống sét tại tủ tổng và tủ phân phối
• Hệ thống tiếp địa phải đạt yêu cầu kỹ thuật để đảm bảo hiệu quả bảo vệ
