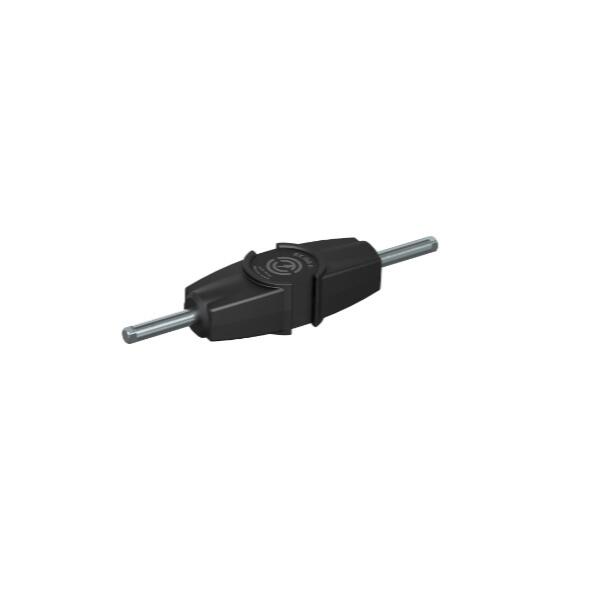

Van chống sét đẳng thế EX ISG N – OBO là thiết bị spark gap nối đẳng thế gián tiếp, được thiết kế để sử dụng trong các hệ thống liên kết đẳng thế chống sét theo tiêu chuẩn IEC 62305, đặc biệt phù hợp cho các công trình có khu vực nguy cơ cháy nổ (Ex) như dầu khí, hóa chất, năng lượng, nhà máy công nghiệp nặng.
Thiết bị hoạt động theo nguyên lý cách điện trong điều kiện bình thường, chỉ dẫn điện tức thời khi xuất hiện xung sét hoặc quá áp lớn, từ đó cân bằng điện thế giữa các phần kim loại cách điện, bảo vệ an toàn cho hệ thống và thiết bị.
EX ISG N không phải thiết bị điện phòng nổ, không tiêu thụ điện, không phát tia lửa liên tục – do đó an toàn khi sử dụng trong hệ thống có Ex zone nếu lắp đặt đúng kỹ thuật.

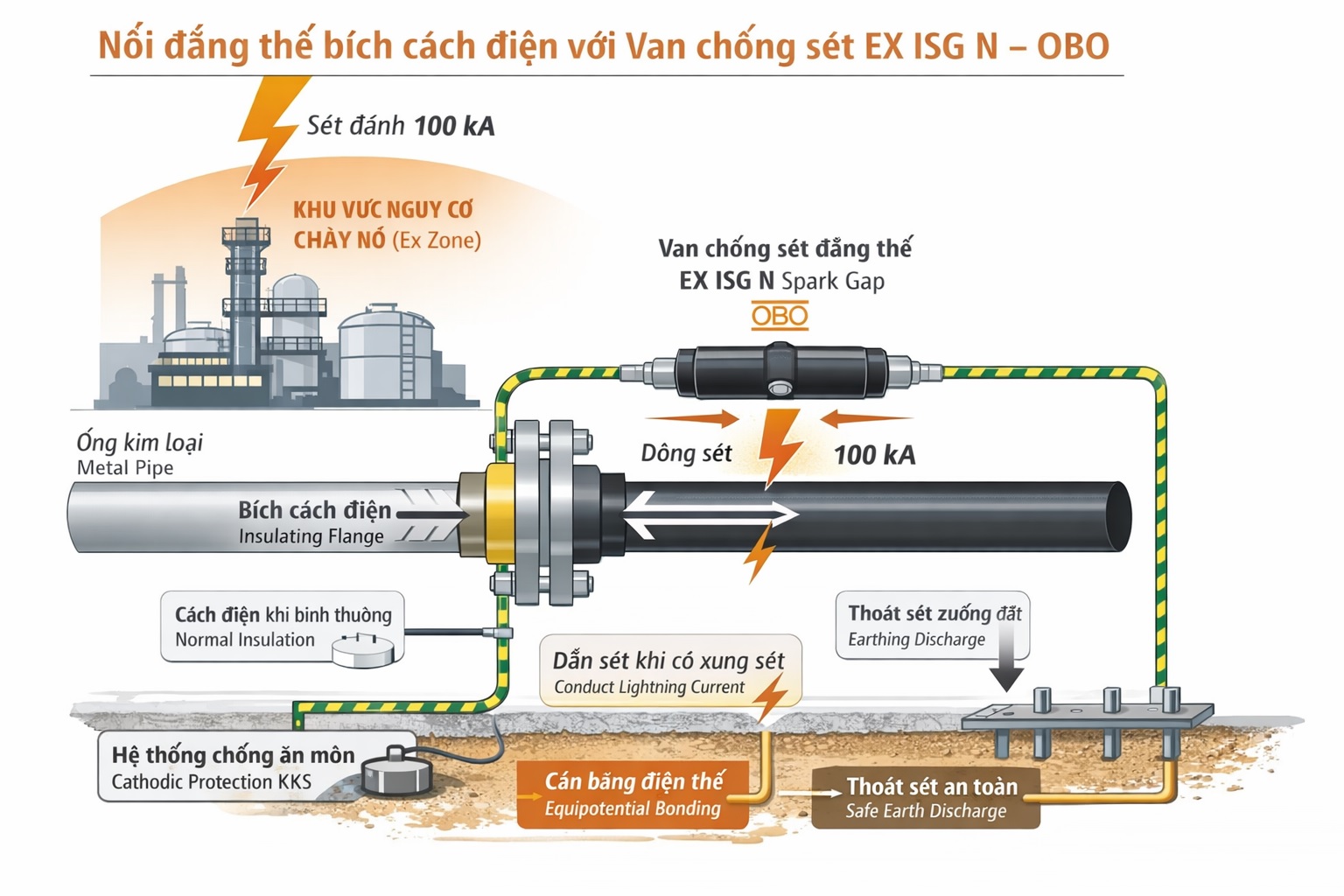

Nguyên lý hoạt động Van chống sét đẳng thế EX ISG N
- Ở trạng thái bình thường:
→ Thiết bị cách điện hoàn toàn, không gây dòng rò, không ảnh hưởng vận hành. - Khi có sét đánh hoặc xung quá áp cao:
→ Spark gap phóng điện trong thời gian rất ngắn, tạo đường dẫn nối đẳng thế.
→ Sau khi xung sét kết thúc, thiết bị tự phục hồi về trạng thái cách điện.
Cơ chế này giúp:
- Tránh đánh thủng bích cách điện
- Ngăn chênh lệch điện áp nguy hiểm
- Bảo vệ hệ thống ống dẫn, kết cấu kim loại và thiết bị liên quan
Ưu điểm nổi bật
- Nối đẳng thế gián tiếp an toàn cho hệ thống có bích cách điện
- Không tiêu hao năng lượng, không sinh nhiệt, không dòng rò
- Chịu được dòng sét lớn (10/350 µs) theo chuẩn IEC
- Vỏ kim loại chắc chắn, phù hợp môi trường công nghiệp khắc nghiệt
- Không cần bảo trì định kỳ, tuổi thọ cao
- Phù hợp tích hợp trong giải pháp chống sét trực tiếp & chống sét lan truyền tổng thể
Thông số kỹ thuật – Van chống sét đẳng thế EX ISG N – OBO
Thông số | Giá trị |
|---|---|
| Model | EX ISG N |
| Loại thiết bị | Spark gap nối đẳng thế |
| Tiêu chuẩn áp dụng | IEC 62561-3 / VDE 0185-561-3 |
| Ứng dụng tiêu chuẩn | IEC 62305 (liên kết đẳng thế chống sét) |
| Chức năng | Nối đẳng thế gián tiếp khi có xung sét |
| Trạng thái bình thường | Cách điện hoàn toàn |
| Khả năng chịu dòng sét | Theo IEC 62561-3 (10/350 µs) |
| Vật liệu vỏ | Kim loại chịu lực, chống ăn mòn |
| Môi trường lắp đặt | Ngoài trời / công nghiệp |
| Bảo hành | 48 tháng |
⚠ Lưu ý kỹ thuật:
EX ISG N không phải thiết bị điện Ex active, không có chứng nhận Ex d / Ex e / Ex i và không phải thiết bị chống cháy nổ theo nghĩa thiết bị điện.
Ứng dụng thực tế Van chống sét đẳng thế EX ISG N – OBO
- Nối đẳng thế cho bích cách điện (insulating flanges) trong hệ thống đường ống
- Hệ thống ống dẫn dầu, khí, hóa chất có yêu cầu cách ly điện
- Hệ thống KKS chống ăn mòn điện hóa
- Nhà máy lọc dầu, hóa chất, năng lượng
- Công trình công nghiệp có khu vực nguy cơ cháy nổ (Ex zone)
