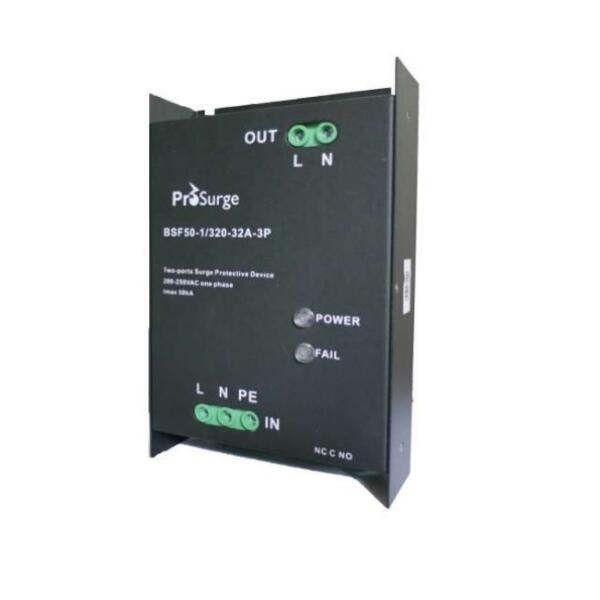

Thiết bị cắt lọc sét 1 pha 20A – BSF50-1/320-20A-3P-S là surge filter đấu nối nối tiếp (series) thuộc dòng Class II + III (Type 2+3) của Prosurge, dùng để bảo vệ thiết bị điện khỏi xung sét lan truyền và nhiễu điện áp cao tần trong hệ thống điện 1 pha.
Thiết bị được thiết kế dạng tủ kim loại treo tường, tích hợp cấu trúc đa tầng (multi-stage) gồm SPD và bộ lọc LC, giúp vừa cắt sét mạnh (50kA) vừa lọc nhiễu RF hiệu quả (>60dB), phù hợp cho các hệ thống công suất lớn như tủ điều khiển, hệ thống mạng, thiết bị IT và dây chuyền sản xuất.
Theo ký hiệu của hãng, “3P-S” là cấu hình 1P + N + PE, không phải hệ thống 3 pha.
Thông số kỹ thuật – Thiết bị cắt lọc sét 1 pha 20A – BSF50-1/320-20A-3P-S
Tiêu chuẩn & phân loại
Hạng mục | Thông số kỹ thuật |
|---|---|
| Tiêu chuẩn áp dụng | IEC 61643-11, UL1449 4th, IEC61000-6, ANSI/IEEE C62.41, AS1768 |
| Phân loại SPD | Class II + III / Type 2 + Type 3 |
| Chế độ bảo vệ | All mode (L-N, L-PE, N-PE) |
Thông số điện
Hạng mục | Thông số |
|---|---|
| Hệ thống điện | 220–277V, 1 pha |
| Điện áp danh định (Un) | 220–277V |
| Điện áp làm việc liên tục (Uc) | 320VAC / 420VDC |
| Dòng tải định mức | 20A |
Khả năng chống sét
Thông số | Giá trị |
|---|---|
| In (8/20µs) L-N | 20kA |
| In (8/20µs) N-PE | 10kA |
| In (8/20µs) L-PE | 10kA |
| Imax (8/20µs) L-N | 50kA |
| Imax (8/20µs) N-PE | 25kA |
| Imax (8/20µs) L-PE | 25kA |
| Tổng khả năng chịu xung | 150kA (8/20µs) |
Mức điện áp bảo vệ (Up)
Chế độ | Giá trị |
|---|---|
| L-N @6kV/3kA | < 1.0 kV |
| L/N-PE @6kV/3kA | < 1.2 kV |
| L-N @In | < 1.2 kV |
| L/N-PE @In | < 1.4 kV |
Thông số vận hành - Thiết bị cắt lọc sét 1 pha 20A – BSF50-1/320-20A-3P-S
Hạng mục | Giá trị |
|---|---|
| Dòng rò | < 1mA |
| Sụt áp | < 2V |
| TOV | 400V / 5s |
| Thời gian đáp ứng | < 5ns |
Khả năng lọc nhiễu
Hạng mục | Giá trị |
|---|---|
| Độ suy giảm nhiễu | >60 dB @1MHz |
| >15 dB @100kHz | |
| >0.5 dB @1kHz |
Cấu trúc & bảo vệ
Hạng mục | Mô tả |
|---|---|
| Công nghệ | MOV + bảo vệ nhiệt + LC filter |
| Cầu chì dự phòng | Tích hợp (backup fuse) |
| Kiểu bảo vệ | Đa chế độ |
Kết nối & lắp đặt
Hạng mục | Thông số |
|---|---|
| Kiểu lắp | Treo tường (wall mounting) |
| Vị trí lắp | Trong nhà (indoor) |
| Kết nối | Terminal đấu dây |
| Cáp nguồn | 8–10 AWG |
Môi trường & cơ khí
Hạng mục | Giá trị |
|---|---|
| Nhiệt độ làm việc | –10°C đến +60°C |
| Độ ẩm | ≤ 95% |
| Độ cao | ≤ 2000m |
| Cấp bảo vệ | IP20 |
| Kích thước | ~220 × 143 × 48 mm |
| Trọng lượng | ~1.2 kg |
| Vật liệu | Vỏ kim loại chống gỉ (stainless steel) |
Hiển thị & cảnh báo
Hạng mục | Thông tin |
|---|---|
| LED hiển thị | Power OK / Protection fault |
| Cảnh báo từ xa | Relay alarm (dry contact) |

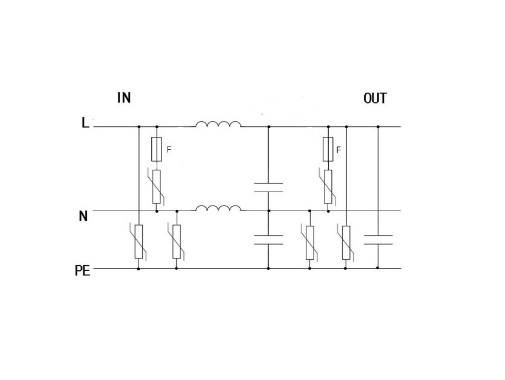

Cấu trúc bảo vệ và nguyên lý hoạt động
Thiết bị hoạt động theo nguyên lý đa tầng kết hợp giữa cắt sét và lọc nhiễu, được thiết kế đấu nối nối tiếp (series):
- MOV năng lượng cao hấp thụ xung sét lớn
- Bộ lọc LC làm chậm dv/dt và loại bỏ nhiễu cao tần
- Tầng bảo vệ thứ cấp giảm điện áp dư xuống mức an toàn
👉 Đây là giải pháp “cắt sét công suất lớn + lọc nhiễu mạnh” dành cho hệ thống tải lớn.
Ưu điểm nổi bật
- Surge filter công suất lớn 20A – 50kA
- Kết hợp cắt sét + lọc nhiễu cực mạnh (>60dB)
- Bảo vệ đa chế độ toàn diện
- Có remote alarm giám sát từ xa
- Vỏ kim loại chắc chắn – độ bền cao
- Phù hợp hệ thống công nghiệp và IT
Ứng dụng thực tế – Thiết bị cắt lọc sét 1 pha 20A – BSF50-1/320-20A-3P-S
- Tủ điều khiển công nghiệp
- Hệ thống mạng, server, IT
- PLC, dây chuyền sản xuất
- Hệ thống camera trung tâm
- Thiết bị điện tử công suất lớn
- Các hệ thống yêu cầu nguồn điện ổn định – ít nhiễu
Lưu ý khi lựa chọn và lắp đặt
- Lắp thiết bị đấu nối nối tiếp (series)
- Sử dụng đúng tải 20A
- Nên kết hợp với SPD tổng phía trước
- Đảm bảo hệ thống tiếp địa đạt chuẩn
- Lắp trong nhà, tránh môi trường ẩm trực tiếp
