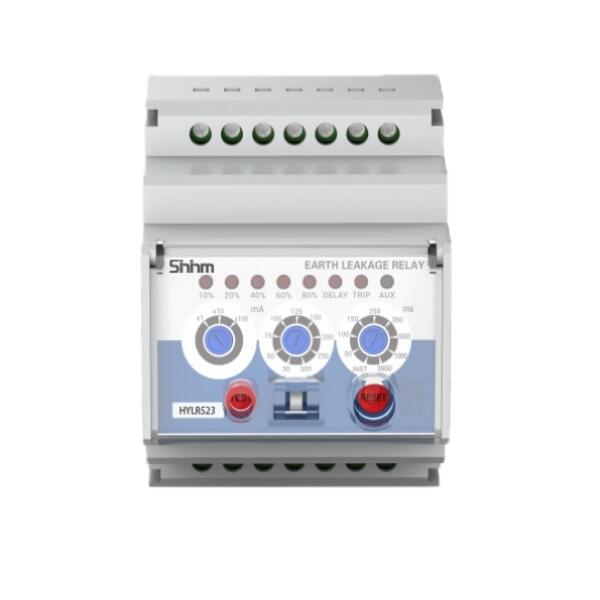

Thiết bị dò rò điện HYLR523 - Trong các hệ thống điện công nghiệp có quy mô trung bình đến lớn, dòng rò điện xuống đất thường xuất hiện phân tán và khó kiểm soát, gây nguy hiểm cho con người và làm suy giảm độ bền của thiết bị nếu không được phát hiện kịp thời. Thiết bị dò rò điện HYLR523 – Sininm là relay dò rò điện công nghiệp, được thiết kế để giám sát dòng rò thông qua biến dòng dò rò dạng vòng (Zero-phase CT) và phát tín hiệu điều khiển ngắt mạch thông qua contactor hoặc MCCB khi phát hiện sự cố.
HYLR523 thuộc dòng relay dò rò điện công nghiệp của Sininm, phù hợp lắp đặt trong tủ điện nhà máy, trạm bơm, hệ thống HVAC và các công trình yêu cầu kiểm soát an toàn điện ở mức cao.
Thông số kỹ thuật – Thiết bị dò rò điện HYLR523
| Thông số | Giá trị |
| Model | HYLR523 |
| Loại thiết bị | Earth Leakage Relay – Relay dò rò điện |
| Dải dòng rò cài đặt (Sensitivity adjustment) | 30mA, 50mA, 75mA, 100mA, 125mA, 150mA, 200mA, 250mA, 300mA, 500mA, 750mA, 1A, 1.25A, 1.5A, 2A, 2.5A, 3A, 5A, 7.5A, 10A, 12.5A, 15A, 20A, 25A, 30A |
| Sai số/độ chính xác (Accuracy) | +0% ~ -15% |
| Độ chính xác điều chỉnh (Accuracy) | ±5% |
| Cài đặt thời gian trễ (Time delay setting) | 50ms, 100ms, 150ms, 250ms, 350ms, 500ms, 1s, 3s |
| Điện áp nguồn cấp (Supply voltage) | 110V AC ±10% hoặc 240V |
| Dải nguồn phụ (Auxiliary supply) | 90–120V AC |
| Tần số | 50Hz hoặc 60Hz |
| Công suất tiêu thụ (VA rating) | < 3VA |
| Chỉ thị (Indicators) | Green LED (Auxiliary supply); Red LED (Time delay); Red LED (Trip) |
| Hiển thị mức dòng rò (Leakage current) | 5 đèn LED đỏ hiển thị mức rò |
| Ngõ vào (Remote test/reset inputs) | N.O. dry contact* |
| Cảm biến/CT (Sensor) | HYCT |
| Tiếp điểm ngõ ra (Contacts – Trip/50% pre-fault) | Có ngõ Trip (và ngõ 50% pre-fault theo phiên bản E) |
| Kiểu tiếp điểm (Contact arrangement) | Change over |
| Dòng chịu tải tiếp điểm (Contact rating) | 6A, 250V AC (cosφ = 1) |
| Vật liệu tiếp điểm (Contact material) | Silver alloy |
| Thời gian tác động (Operating time) | ≤ 15ms |
| Tuổi thọ điện (Expected electrical life) | 100.000 lần thao tác (tại dòng định mức) |
| Tuổi thọ cơ (Expected mechanical life) | 5 × 10⁶ lần thao tác |
| Kiểu lắp đặt (Mounting method) | Panel mounted; DIN rail mounted; Screws mounted |
| Khối lượng (Weight) | 0.3kg |
| Bảo hành | 12 tháng |
Chứng nhận & xuất xứ
- Thương hiệu: Sininm
- Xuất xứ: Trung Quốc
- Thiết bị được thiết kế cho hệ thống điện hạ thế công nghiệp
- Có đầy đủ CO, CQ theo lô hàng cung cấp
Lợi ích khi sử dụng Thiết bị dò rò điện HYLR523
- Giám sát dòng rò điện liên tục trong hệ thống vận hành 24/7.
- Giảm nguy cơ tai nạn điện và sự cố rò điện kéo dài.
- Phù hợp cho các tủ điện yêu cầu mức độ an toàn cao.
- Dễ dàng tích hợp với contactor hoặc MCCB trong tủ điện.
- Đáp ứng tốt nhu cầu bảo vệ rò điện cho nhà máy và công trình công nghiệp.
Ứng dụng thực tế của Thiết bị dò rò điện HYLR523
HYLR523 được sử dụng rộng rãi trong:
- Tủ điện nhà máy, khu công nghiệp.
- Trạm bơm nước, trạm xử lý nước thải.
- Hệ thống HVAC công nghiệp.
- Tủ phân phối điện yêu cầu kiểm soát an toàn rò điện.
Định hướng giải pháp bảo vệ tổng thể
Để hệ thống điện vận hành an toàn và bền bỉ, thiết bị dò rò điện HYLR523 nên được kết hợp đồng bộ với các giải pháp bảo vệ khác như bảo vệ chạm đất, bảo vệ quá dòng và hệ thống tiếp địa đạt chuẩn. Việc phối hợp nhiều cấp bảo vệ giúp phát hiện sớm sự cố, ngắt mạch đúng thời điểm và hạn chế tối đa rủi ro cho thiết bị cũng như con người.
Vì sao chọn mua Thiết bị dò rò điện HYLR523 tại Tân Tiến?
- Cung cấp thiết bị Sininm chính hãng, nguồn gốc rõ ràng.
- Tư vấn kỹ thuật đúng theo ứng dụng thực tế từng tủ điện.
- Hỗ trợ lựa chọn relay và biến dòng CT phù hợp.
- Chính sách bảo hành và hậu mãi minh bạch.
Câu hỏi thường gặp (FAQ) – Thiết bị dò rò điện HYLR523
Liên hệ tư vấn kỹ thuật & báo giá
Để lựa chọn Thiết bị dò rò điện HYLR523 – Sininm phù hợp với từng tủ điện và điều kiện vận hành thực tế, khách hàng nên được tư vấn kỹ thuật trước khi lắp đặt nhằm đảm bảo hiệu quả bảo vệ.
Tân Tiến hỗ trợ:
- Tư vấn lựa chọn relay dò rò điện & biến dòng CT phù hợp dòng tải.

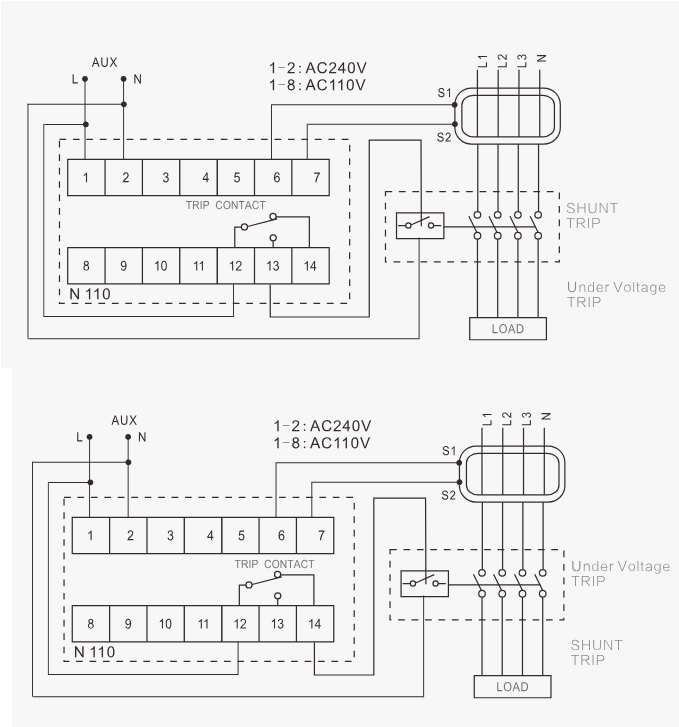

- Hướng dẫn đấu nối HYLR523 với contactor hoặc MCCB đúng kỹ thuật.
- Đề xuất giải pháp bảo vệ rò điện – chạm đất – quá dòng đồng bộ cho tủ điện nhà máy.
