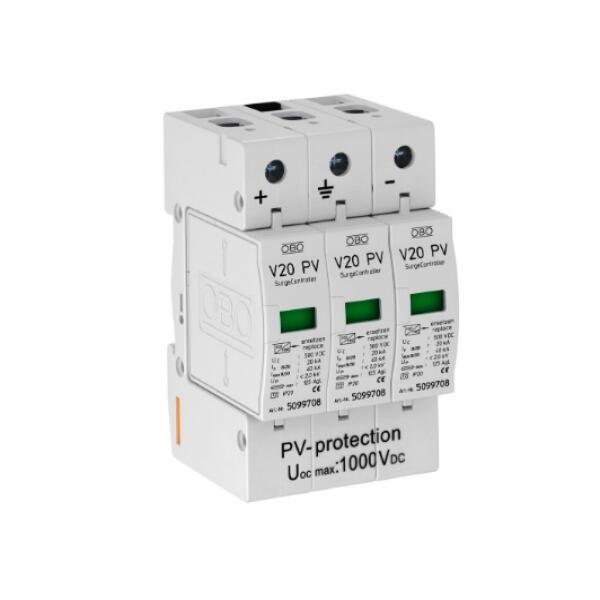

Thiết bị cắt sét solar V20-C 3PH-1000 của OBO Bettermann (Đức) là SPD Type 2 chuyên dụng cho đường DC 1000V trong hệ thống điện mặt trời. Thiết bị giúp bảo vệ inverter, bộ điều khiển và các chuỗi PV khỏi tác động của xung sét lan truyền hoặc quá áp đột biến gây hỏng linh kiện.
Trong các hệ thống Solar PV có điện áp chuỗi lên đến 1000V DC, việc sử dụng SPD chuyên biệt là bắt buộc để đảm bảo an toàn cho inverter. Model V20-C 3PH-1000 sử dụng mạch Y-circuit chống lỗi nối đất, varistor kẽm oxit công nghệ cao, thời gian đáp ứng <25ns, và chỉ thị trạng thái trực quan.
Thiết bị được thiết kế module cắm rời, lắp trên thanh DIN 35 mm, đạt tiêu chuẩn EN 50539-12 / IEC 61643-11, tương thích với hầu hết combiner box và inverter PV hiện nay.
Thông số kỹ thuật – Thiết bị cắt sét solar V20-C 3PH-1000
Thông số | Giá trị |
|---|---|
| Mã hàng | 5094608 |
| Loại thiết bị | SPD DC – Type 2 – Class II |
| Ứng dụng | Hệ thống điện mặt trời (PV) 1000V DC |
| Điện áp làm việc liên tục (Uc) | 1000 V DC |
| Cấp bảo vệ điện áp (Up) | < 4,0 kV |
| Dòng xả định mức (In, 8/20 µs) | 20 kA |
| Dòng xả cực đại (Imax, 8/20 µs) | 40 kA |
| Cấu hình | 3 cực DC |
| Thời gian đáp ứng | < 25 ns |
| Kiểu lắp đặt | Thanh DIN 35 mm |
| Cấp bảo vệ | IP20 |
| Hiển thị trạng thái | Có – dạng trực quan |
| Nhiệt độ làm việc | -40°C đến +80°C |
| Tiêu chuẩn | EN 50539-12, IEC 61643-11 |
| Thương hiệu / Xuất xứ | OBO Bettermann – Đức |
| Bảo hành | 48 tháng |
Ưu điểm nổi bật của V20-C 3PH-1000
- Bảo vệ an toàn cho hệ thống PV 1000V DC, phù hợp cả solar rooftop và farm.
- Cấp bảo vệ điện áp thấp (<4,0kV) – đảm bảo an toàn tuyệt đối cho inverter.
- Thiết kế Y-circuit chống lỗi nối đất, giúp hệ thống hoạt động ổn định lâu dài.
- Module cắm rời, dễ thay thế và bảo trì nhanh chóng.
- Đạt tiêu chuẩn EN 50539-12 / IEC 61643-11, tương thích với tiêu chuẩn thiết kế PV quốc tế.
Ứng dụng thực tế Thiết bị cắt sét solar V20-C 3PH-1000

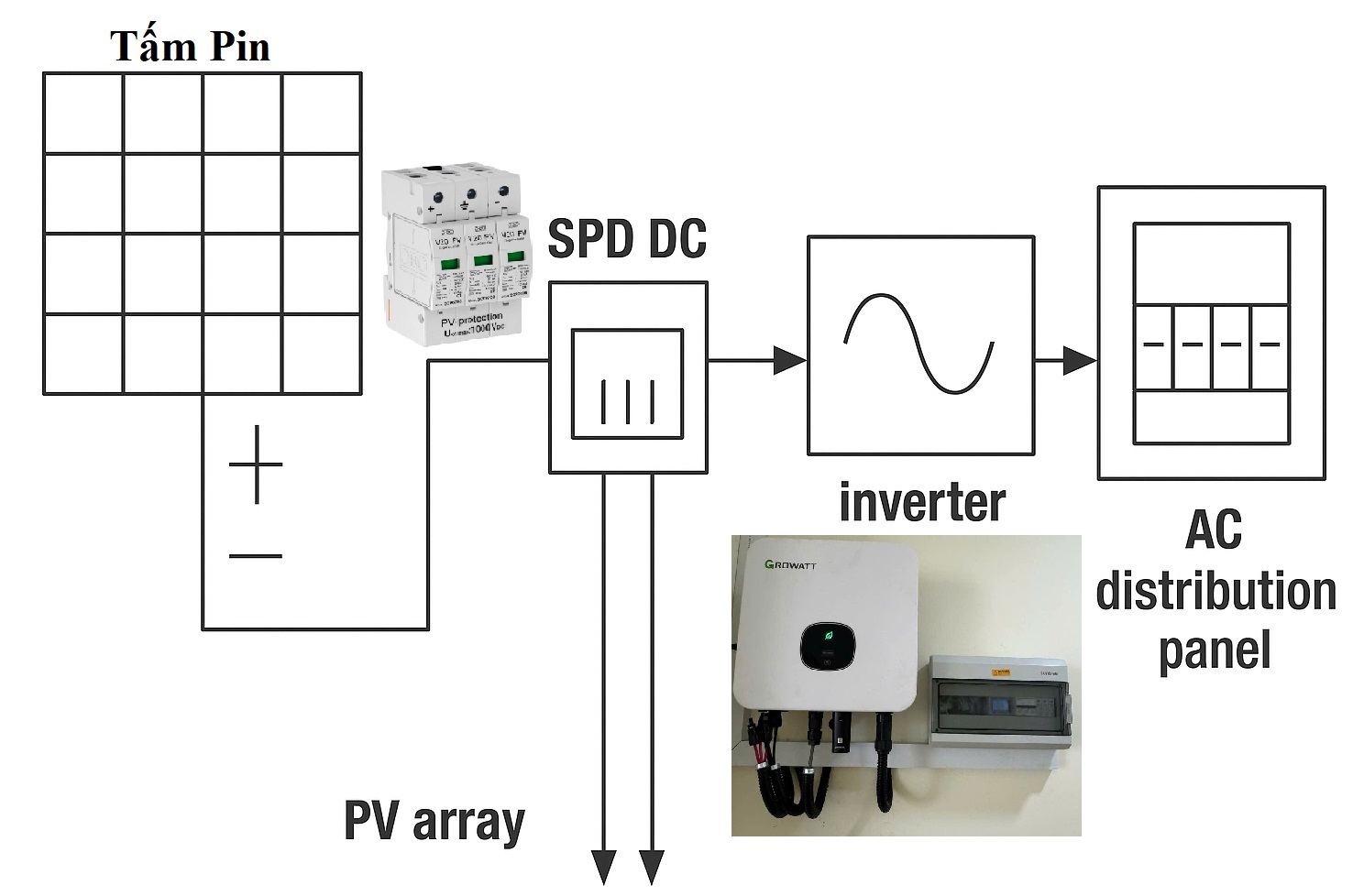

Thiết bị cắt sét solar V20-C 3PH-1000 được dùng để bảo vệ đường DC trong hệ thống năng lượng mặt trời điện áp cao (1000V) tại các vị trí sau:
- Hộp combiner box (PV string box): bảo vệ từng chuỗi pin PV riêng biệt.
- Đầu vào inverter: ngăn xung sét lan truyền từ giàn pin vào thiết bị điều khiển.
- Các hệ thống solar rooftop hoặc farm 1000V DC, có yêu cầu bảo vệ chống sét lan truyền chuẩn quốc tế.
Khi kết hợp cùng SPD Type 1+2 phía AC (như V50-B+C 3+NPE+FS hoặc V80-3+NPE-280), toàn bộ hệ thống đạt bảo vệ đồng bộ DC–AC, đảm bảo an toàn và hiệu suất tối đa cho công trình năng lượng mặt trời.
