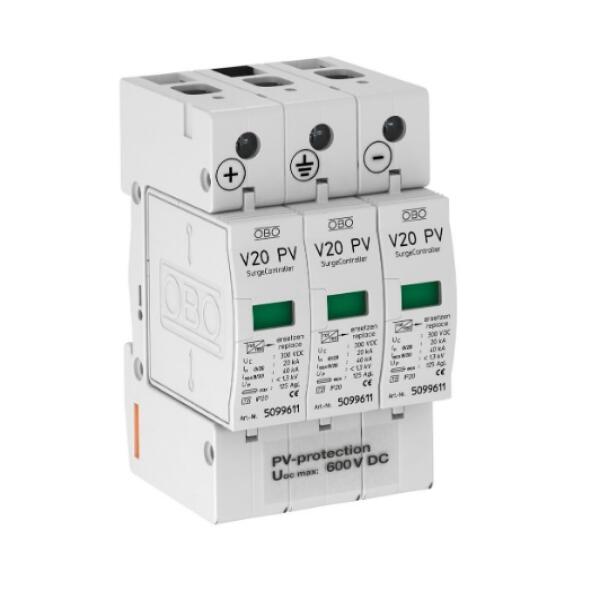

Thiết bị cắt sét solar V20-C 3PHFS-600 của OBO Bettermann (Đức) là SPD DC Type 2 có tích hợp tiếp điểm báo lỗi FS (Failure Signalling), giúp giám sát trạng thái thiết bị từ xa. Đây là dòng chống sét chuyên dụng cho đường DC 600V, được thiết kế để bảo vệ combiner box và inverter solar khỏi xung sét lan truyền hoặc quá áp đột biến.
Trong hệ thống điện mặt trời, sét lan truyền có thể gây hư hại nghiêm trọng đến inverter hoặc module PV. V20-C 3PHFS-600 hoạt động theo mạch Y-circuit chống lỗi nối đất, đảm bảo độ ổn định và an toàn tối đa cho toàn hệ thống.
Thiết bị đạt tiêu chuẩn quốc tế EN 50539-12 / IEC 61643-11, lắp trên thanh DIN 35 mm, có chỉ thị trạng thái trực quan và tiếp điểm cảnh báo FS cho phép đấu nối về hệ thống điều khiển SCADA hoặc relay cảnh báo.
Thông số kỹ thuật – Thiết bị cắt sét solar V20-C 3PHFS-600
Thông số | Giá trị |
|---|---|
| Mã hàng | 5094576 |
| Loại thiết bị | SPD DC – Type 2 – Class II |
| Ứng dụng | Hệ thống điện mặt trời (PV) 600V DC |
| Điện áp làm việc liên tục (Uc) | 600 V DC |
| Cấp bảo vệ điện áp (Up) | < 2,6 kV |
| Dòng xả định mức (In, 8/20 µs) | 20 kA |
| Dòng xả cực đại (Imax, 8/20 µs) | 40 kA |
| Cấu hình | 3 cực DC + tiếp điểm FS báo lỗi |
| Thời gian đáp ứng | < 25 ns |
| Kiểu lắp đặt | Thanh DIN 35 mm |
| Cấp bảo vệ | IP20 |
| Tiếp điểm FS (remote signalling) | Changeover, tiềm năng tự do |
| Nhiệt độ làm việc | -40°C đến +80°C |
| Tiêu chuẩn | EN 50539-12, IEC 61643-11 |
| Thương hiệu / Xuất xứ | OBO Bettermann – Đức |
| Bảo hành | 48 tháng |
Ưu điểm nổi bật của V20-C 3PHFS-600
- Tích hợp tiếp điểm báo lỗi FS, dễ dàng kết nối giám sát từ xa qua relay hoặc SCADA.
- Thiết kế Y-circuit độc quyền, chống lỗi nối đất, đảm bảo vận hành ổn định cho hệ DC.
- Hiển thị trạng thái hoạt động trực quan, hỗ trợ bảo trì dễ dàng.
- Cấp bảo vệ điện áp thấp (<2,6kV) – an toàn tuyệt đối cho inverter và tấm pin PV.
- Module cắm rời, dễ tháo lắp và thay thế nhanh chóng.
- Đạt tiêu chuẩn EN 50539-12 / IEC 61643-11, tin cậy cho mọi công trình solar.

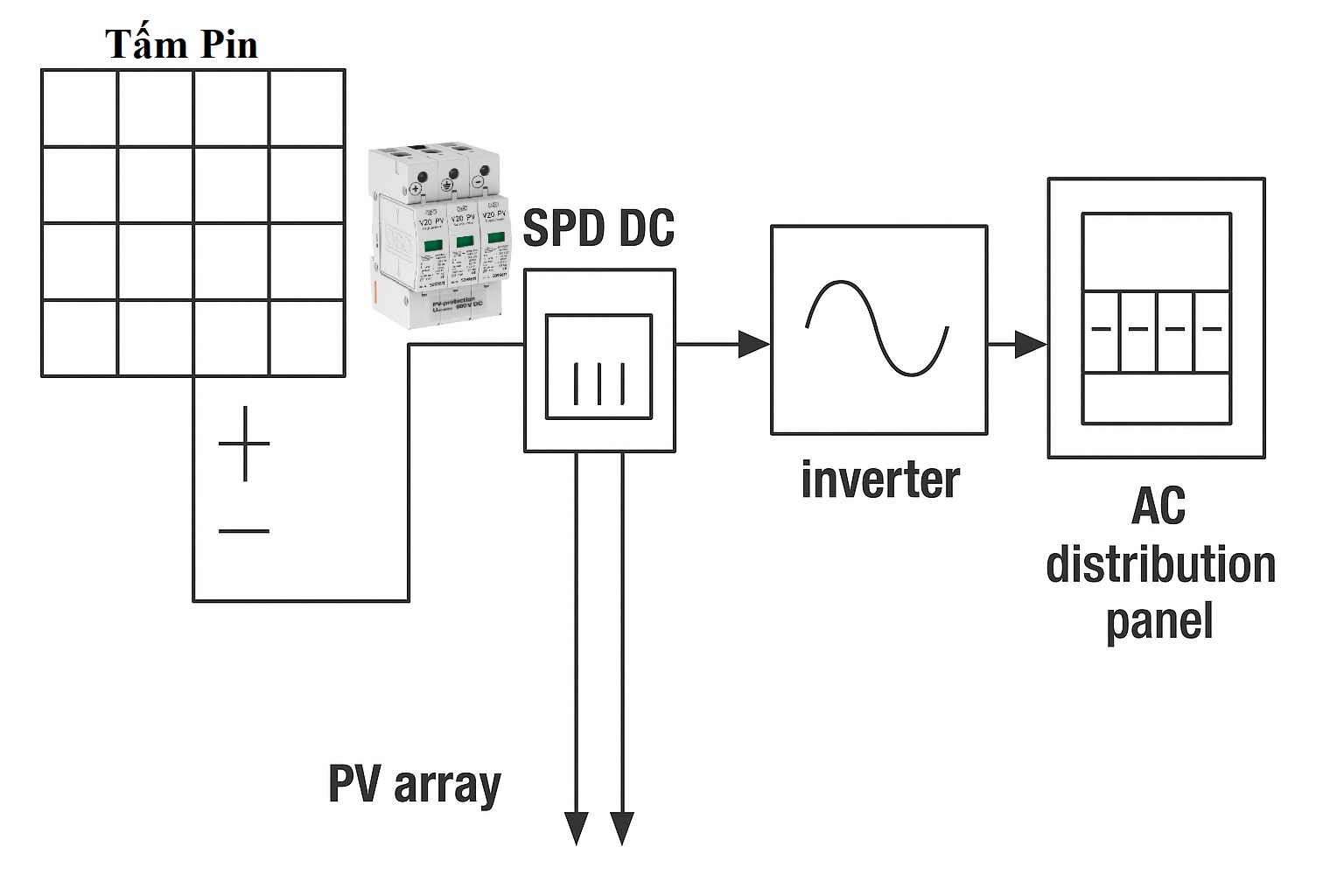

Ứng dụng thực tế của thiết bị cắt sét solar V20-C 3PHFS-600
Thiết bị cắt sét solar V20-C 3PHFS-600 được sử dụng để bảo vệ đường DC trong hệ thống điện mặt trời tại:
- Hộp combiner box (PV string box): bảo vệ từng chuỗi PV riêng biệt.
- Đầu vào inverter: ngăn xung sét lan truyền gây hỏng linh kiện.
- Hệ solar rooftop hoặc farm 600V DC, yêu cầu giám sát FS từ xa.
Khi kết hợp cùng SPD Type 1+2 phía AC (ví dụ V50-B+C 3+NPE+FS hoặc V80-3+NPE-280), hệ thống sẽ đạt chuẩn bảo vệ đồng bộ toàn phần DC–AC, đảm bảo an toàn và tuổi thọ lâu dài cho thiết bị điện mặt trời.
