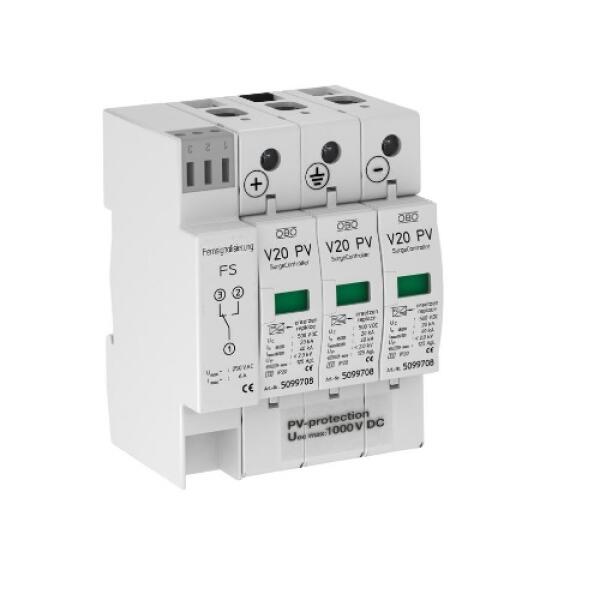

Thiết bị cắt sét solar V20-C 3PHFS-1000 của OBO Bettermann (Đức) là SPD Type 2 DC có tiếp điểm báo lỗi FS (Failure Signalling), được thiết kế để bảo vệ hệ thống điện mặt trời điện áp 1000V DC khỏi tác động của sét lan truyền và quá áp đột biến.
Thiết bị phù hợp lắp đặt tại combiner box hoặc đầu vào inverter, giúp bảo vệ an toàn cho toàn bộ mạch DC và linh kiện inverter có giá trị cao. Với mạch Y-circuit chống lỗi nối đất, chỉ thị trạng thái trực quan và đấu nối remote signalling (FS), sản phẩm cho phép giám sát trạng thái SPD từ xa qua relay hoặc hệ thống SCADA solar.
Sản phẩm đạt chuẩn EN 50539-12 / IEC 61643-11, được thiết kế module cắm rời, lắp trên thanh DIN 35 mm, dễ dàng bảo trì – thay thế.
Thông số kỹ thuật – Thiết bị cắt sét solar V20-C 3PHFS-1000
| Thông số | Giá trị |
| Mã hàng | 5094574 |
| Loại thiết bị | SPD DC – Type 2 – Class II |
| Ứng dụng | Hệ thống điện mặt trời (PV) 1000V DC |
| Điện áp làm việc liên tục (Uc) | 1000 V DC |
| Cấp bảo vệ điện áp (Up) | < 4,0 kV |
| Dòng xả định mức (In, 8/20 µs) | 20 kA |
| Dòng xả cực đại (Imax, 8/20 µs) | 40 kA |
| Cấu hình | 3 cực DC + tiếp điểm FS cảnh báo |
| Thời gian đáp ứng | < 25 ns |
| Kiểu lắp đặt | Thanh DIN 35 mm |
| Cấp bảo vệ | IP20 |
| Tiếp điểm FS (remote signalling) | Changeover, tiềm năng tự do |
| Hiển thị trạng thái | Có – trực quan |
| Nhiệt độ làm việc | -40°C đến +80°C |
| Tiêu chuẩn | EN 50539-12, IEC 61643-11 |
| Thương hiệu / Xuất xứ | OBO Bettermann – Đức |
| Bảo hành | 48 tháng |
Ưu điểm nổi bật của V20-C 3PHFS-1000
- Tích hợp tiếp điểm FS cho phép kết nối cảnh báo từ xa, giám sát trạng thái SPD qua SCADA hoặc relay.
- Bảo vệ đường DC 1000V, thích hợp cho hệ solar rooftop và farm quy mô lớn.
- Mạch Y-circuit chống lỗi nối đất, đảm bảo độ ổn định cao trong mọi điều kiện.
- Cấp bảo vệ điện áp thấp (<4.0kV) – an toàn tuyệt đối cho inverter.
- Module cắm rời, dễ thay thế, hiển thị trạng thái hoạt động rõ ràng.
- Đạt chuẩn EN 50539-12 / IEC 61643-11, tin cậy cho thiết kế kỹ thuật quốc tế.
Ứng dụng - Thiết bị cắt sét solar V20-C 3PHFS-1000

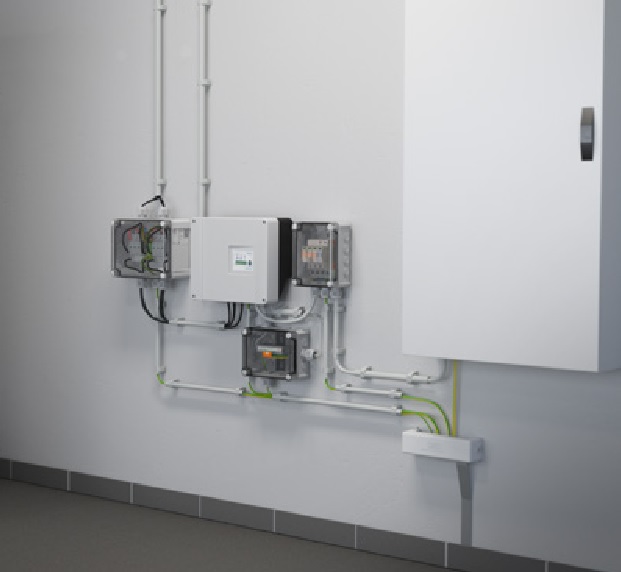

Thiết bị cắt sét solar V20-C 3PHFS-1000 được sử dụng để bảo vệ mạch DC trong hệ thống năng lượng mặt trời điện áp cao (1000V DC), điển hình tại:
- Combiner box (PV string box): bảo vệ từng chuỗi PV.
- Đầu vào inverter: ngăn xung sét lan truyền từ giàn pin vào hệ điều khiển.
- Solar rooftop / farm 1000V DC: yêu cầu giám sát trạng thái SPD từ xa qua FS.
Khi kết hợp cùng SPD Type 1+2 phía AC (ví dụ V50-B+C 3+NPE+FS hoặc V80-3+NPE-280), toàn bộ hệ thống PV sẽ đạt chuẩn bảo vệ đồng bộ DC–AC, đảm bảo an toàn, tuổi thọ và độ tin cậy vận hành cao.
