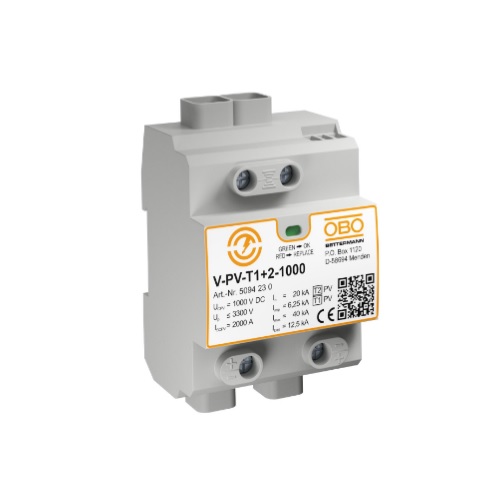

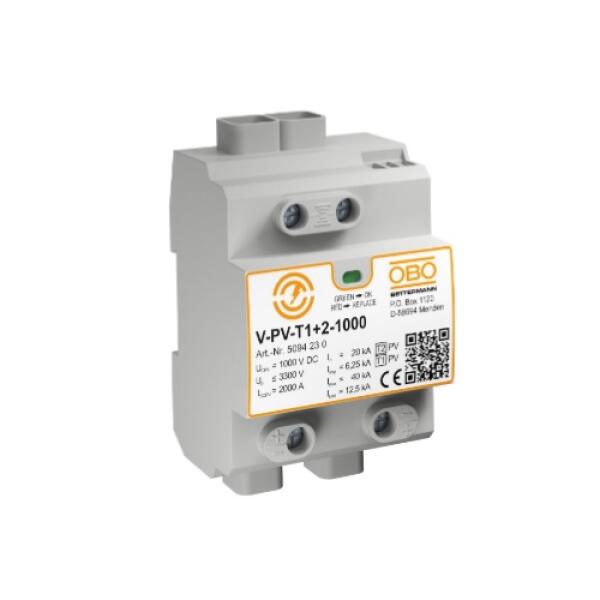

Thiết bị cắt sét solar V-PV-T1+2-1000 của OBO Bettermann (Đức) là SPD DC Type 1+2 (Class I+II) – thiết kế chuyên dụng cho hệ thống điện mặt trời 1000V DC cần bảo vệ kép chống sét trực tiếp và lan truyền.
Thiết bị sử dụng mạch Y-circuit ổn định, có hiển thị trạng thái hoạt động trực quan, thời gian đáp ứng <25ns, cấu trúc module CombiController PV block, phù hợp lắp DIN rail 35mm.
Với dòng xung sét 12.5kA (10/350µs) và Imax 40kA (8/20µs), sản phẩm đảm bảo liên kết đẳng thế sét trực tiếp (IEC 62305) và bảo vệ lan truyền (IEC 60364-7-712), giúp hệ PV vận hành ổn định, an toàn, hạn chế hư hỏng inverter hoặc tấm pin.
Thông số kỹ thuật – Thiết bị cắt sét solar V-PV-T1+2-1000
| Thông số | Giá trị |
| Mã hàng | 5094230 |
| Loại thiết bị | SPD DC – Type 1+2 – Class I+II |
| Ứng dụng | Hệ thống điện mặt trời (PV) 1000V DC |
| Điện áp làm việc liên tục (Uc) | 1000 V DC |
| Cấp bảo vệ điện áp (Up) | ≤ 3,3 kV |
| Dòng sét trực tiếp (Iimp, 10/350 µs) | 12,5 kA |
| Dòng xả cực đại (Imax, 8/20 µs) | 40 kA |
| Dòng xả định mức (In, 8/20 µs) | 20 kA |
| Cấu hình | 4 module, Y-connection |
| Mạch bảo vệ | Y-circuit chống lỗi nối đất |
| Hiển thị trạng thái | Có – trực quan |
| Thời gian đáp ứng | < 25 ns |
| Cầu chì dự phòng | Không cần (đã tích hợp) |
| Kiểu lắp đặt | Thanh DIN 35 mm |
| Cấp bảo vệ | IP20 |
| Nhiệt độ làm việc | -40°C đến +80°C |
| Bảo vệ vùng | LPZ 0 → 2 |
| Kích thước (DxRxC) | 65.5 × 71.2 × 120 mm |
| Tiêu chuẩn | EN 61643-11, IEC 60364-7-712, IEC 62305 |
| Thương hiệu / Xuất xứ | OBO Bettermann – Đức |
| Bảo hành | 48 tháng |
Ưu điểm nổi bật của V-PV-T1+2-1000
- Kết hợp Type 1+2 (Class I+II) – bảo vệ kép chống sét trực tiếp & lan truyền cho hệ PV 1000V.
- Dòng chịu sét mạnh (Iimp 12.5kA / Imax 40kA) – bảo vệ an toàn combiner box và inverter.
- Cấu trúc Y-circuit ổn định, chống rò, giảm lỗi nối đất.
- Không cần cầu chì dự phòng, dễ lắp đặt, bảo trì.
- Hiển thị trạng thái trực quan, thuận tiện kiểm tra định kỳ.
- Đạt chuẩn IEC 61643-11 / EN 62305 / IEC 60364-7-712, tương thích thiết kế PV toàn cầu.
Ứng dụng - Thiết bị cắt sét solar V-PV-T1+2-1000
Thiết bị cắt sét solar V-PV-T1+2-1000 được dùng trong hệ thống điện mặt trời có chống sét trực tiếp, điện áp hoạt động đến 1000V DC.
Ứng dụng cụ thể:
- Combiner box (PV string box): bảo vệ giữa các chuỗi PV và bus DC.
- Đầu vào inverter: ngăn lan truyền xung sét và quá áp.
- Solar rooftop / solar farm 1000V DC: dự án công nghiệp quy mô vừa & lớn, yêu cầu bảo vệ Type 1+2 đồng bộ.
Khi kết hợp với SPD AC Type 1+2 (V50-3+NPE+FS-280 hoặc MCF100-3+NPE+FS), toàn hệ PV đạt chuẩn bảo vệ đồng bộ DC–AC, đảm bảo an toàn tuyệt đối cho cả hai phía.
