Bán kính bảo vệ kim thu sét có chính xác tuyệt đối không?

Bán kính bảo vệ kim thu sét có chính xác tuyệt đối không?

Trong catalogue kim thu sét , chúng ta thường thấy bán kính bảo vệ kim thu sét Rp = 52 m, 72 m, 90 m hoặc 107 m. Khi thiết kế, con số này được đưa lên mặt bằng và thể hiện bằng một vòng tròn quanh vị trí đặt kim. Nếu toàn bộ công trình nằm bên trong vòng tròn đó, liệu có thể kết luận công trình đã được bảo vệ?

Bán kính bảo vệ kim thu sét có cơ sở kỹ thuật, nhưng không phải một vòng tròn an toàn tuyệt đối. Giá trị Rp chỉ có ý nghĩa khi được sử dụng đúng các điều kiện xác định.

1. Bán kính bảo vệ kim thu sét thực chất là gì?

Bán kính bảo vệ kim thu sét thường được ký hiệu là Rp (Protection Radius), dùng để biểu thị bán kính của khu vực được bảo vệ tại một mặt phẳng tham chiếu xác định. Đây là thông số phục vụ thiết kế, được xác định theo phương pháp và các điều kiện kỹ thuật tương ứng chứ không phải một khoảng cách cố định áp dụng cho mọi công trình.

Điểm dễ gây nhầm lẫn là khi Rp được thể hiện trên bản vẽ mặt bằng, người xem thường thấy một vòng tròn bao quanh vị trí kim và mặc nhiên coi toàn bộ khu vực bên trong đều được bảo vệ như nhau.

Thực tế cần phân biệt rõ:

Bán kính bảo vệ ≠ toàn bộ vùng bảo vệ 3D ≠ phạm vi công trình chắc chắn được bảo vệ.

Vùng bảo vệ kim thu sét là một không gian ba chiều hình thành xung quanh hệ thống thu sét. Khi cắt vùng không gian này tại một mặt phẳng cụ thể, ta mới có phạm vi tương ứng được thể hiện bằng Rp trên mặt phẳng đó.

Vì vậy, Rp cần được hiểu trong không gian và đúng với điều kiện dùng để xác lập giá trị đó.

2. Cách tính bán kính bảo vệ phụ thuộc vào phương pháp nào?

Cách tính bán kính bảo vệ kim thu sét không có một công thức duy nhất áp dụng cho mọi công nghệ chống sét. Trước hết phải xác định loại hệ thống, nguyên lý bảo vệ, tiêu chuẩn và phương pháp thiết kế tương ứng.

Kim thu sét cổ điển

Với hệ thống thu sét thông thường, IEC 62305-3 sử dụng các phương pháp như góc bảo vệ, quả cầu lăn và lưới để xác định vị trí hệ thống đầu thu và vùng được bảo vệ. Vì vậy, không nên hiểu hệ thống cổ điển theo cách mỗi đầu kim luôn có một Rp cố định ghi sẵn.

Kim thu sét ESE

Với đầu thu ESE (Early Streamer Emission), Rp được xác định theo tiêu chuẩn ESE áp dụng. Giá trị bán kính liên quan đến các điều kiện như ΔT, chiều cao hiệu dụng và cấp bảo vệ.

Do đó, cùng một model ESE có thể có các giá trị Rp khác nhau khi điều kiện thiết kế thay đổi.

Hệ thống chống sét CMCE

CMCE (Compensador Múltiple de Campos Eléctricos) cần được xem là một công nghệ riêng, không nên gọi hoặc tính toán như kim ESE. Khi thiết kế kim chống sét CMCE phải sử dụng phạm vi bảo vệ, cấu hình lắp đặt và phương pháp kỹ thuật do hệ thống CMCE quy định, thay vì lấy công thức Rp của ESE áp sang.

Vì vậy, cần xác định đúng công nghệ và phương pháp thiết kế trước khi sử dụng thông số phạm vi bảo vệ.

3. Vì sao Rp trong catalogue không phải “vòng tròn an toàn tuyệt đối”?

Catalogue của một kim thu sét có thể công bố bán kính bảo vệ kim thu sét Rp = 90 m, nhưng con số này không nên được tách khỏi các điều kiện dùng để xác định nó. Trước khi đưa Rp lên bản vẽ, kỹ sư cần kiểm tra ít nhất ba câu hỏi:

Rp = 90 m tại chiều cao h bao nhiêu? Cấp bảo vệ nào? Được xác định theo tiêu chuẩn và phương pháp nào?

Ví dụ, giả sử một model ESE được catalogue công bố Rp = 90 m tại một chiều cao hiệu dụng và cấp bảo vệ xác định. Nếu đưa nguyên giá trị 90 m sang một công trình có điều kiện khác rồi vẽ vòng tròn R90, kết quả thể hiện trên mặt bằng có thể không còn đúng với điều kiện mà nhà sản xuất đã công bố.

Bán kính bảo vệ kim thu sét trên catalogue đọc thế nào cho đúng?

SAI

Rp = 90 m → vẽ vòng tròn R90 → toàn bộ công trình nằm bên trong → kết luận đạt.

ĐÚNG

Xác định cấp bảo vệ → cao độ công trình → hình học thực tế → phương pháp/tiêu chuẩn áp dụng → xác định vùng bảo vệ → kiểm tra toàn bộ công trình.

Vì vậy, catalogue là dữ liệu đầu vào cho thiết kế.

4. Chiều cao lắp đặt thay đổi bán kính bảo vệ như thế nào?

Một hiểu nhầm khá phổ biến khi xác định bán kính bảo vệ kim thu sét là lấy chiều cao của cột làm luôn chiều cao tính toán. Ví dụ, cột chống sét cao 10 m thì mặc nhiên cho rằng h = 10 m.

Không phải lúc nào cũng như vậy.

Trong tính toán vùng bảo vệ, cần quan tâm đến chiều cao hiệu dụng của đầu thu sét so với mặt phẳng hoặc hạng mục đang cần bảo vệ.

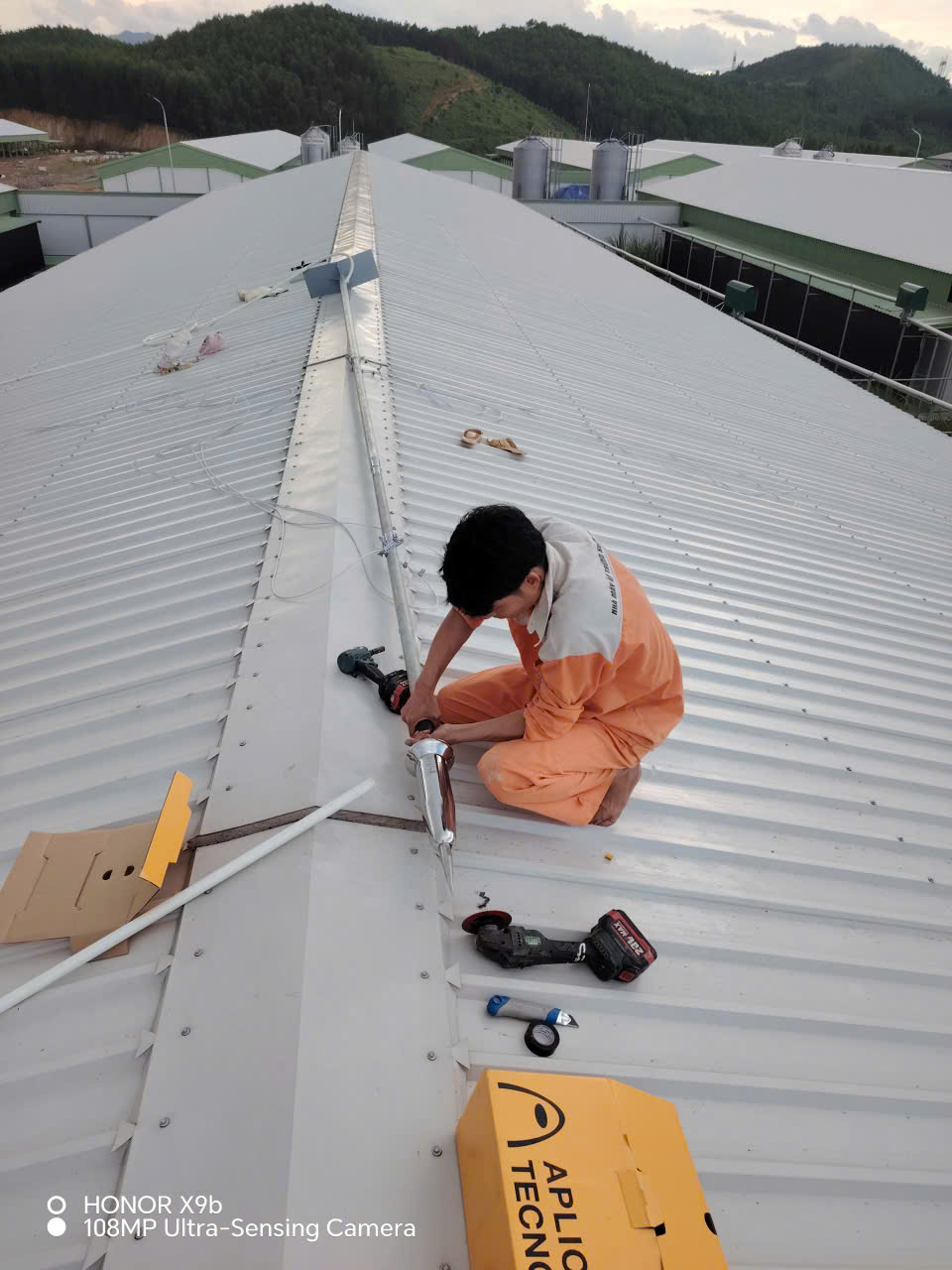

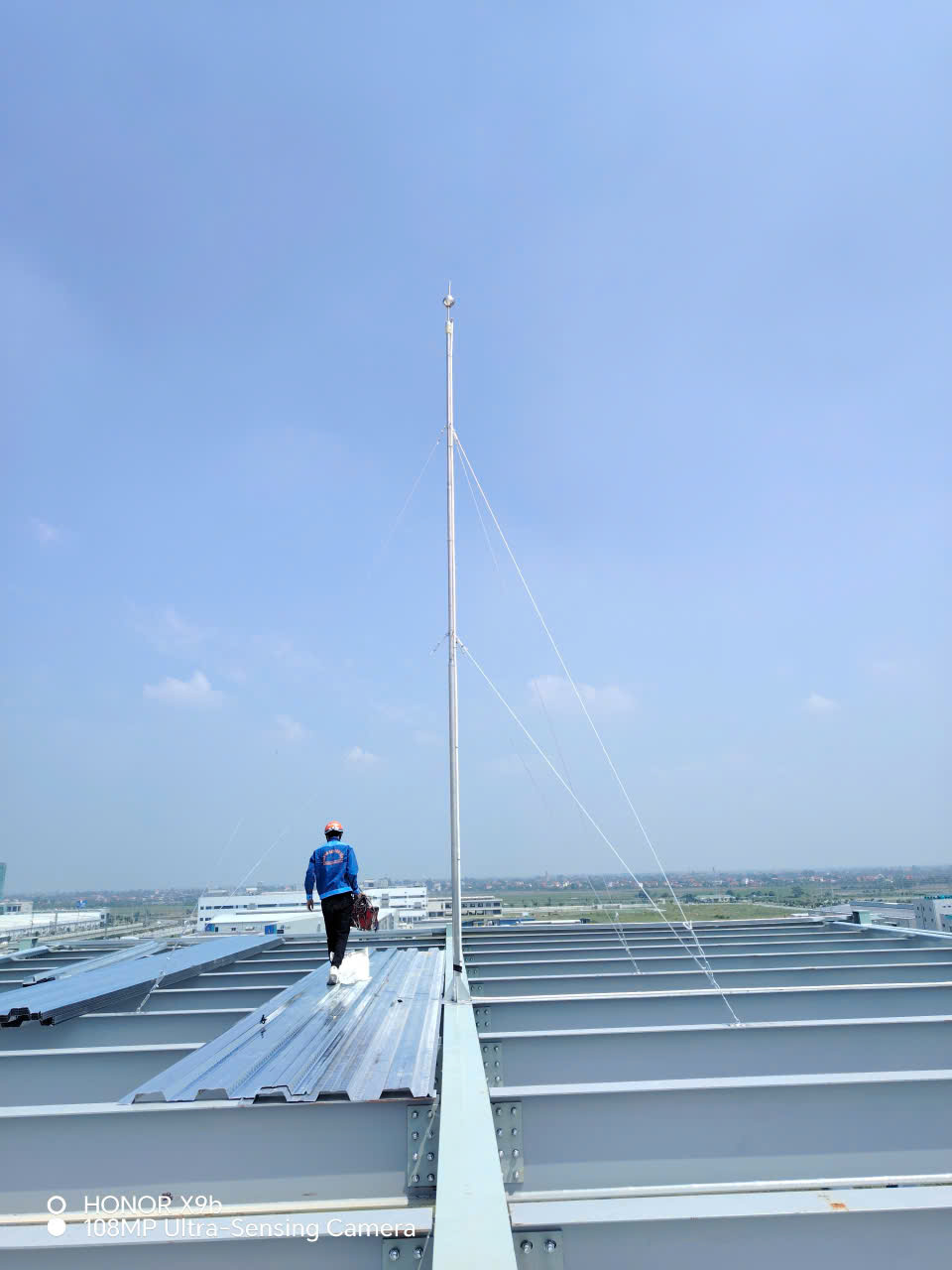

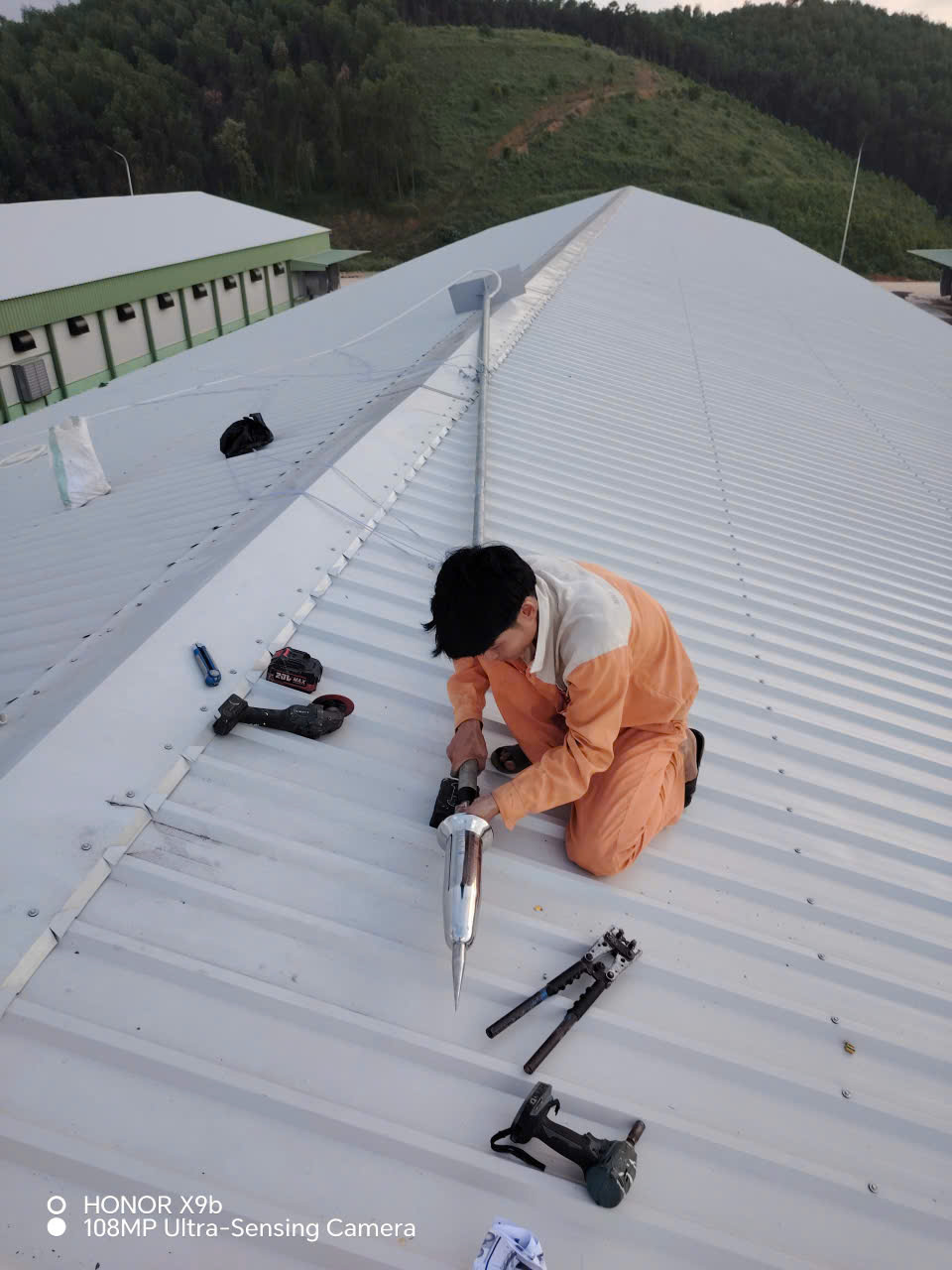

Ví dụ, một kim được lắp trên mái nhà xưởng. Khi đánh giá vùng bảo vệ kim thu sét, cần xem riêng các mặt phẳng hoặc hạng mục như:

• mặt mái nhà xưởng;
• đỉnh silo;
• bồn chứa;
• hệ thống HVAC;
• các thiết bị nhô cao trên mái.

Một silo cao gần bằng đầu kim sẽ có quan hệ chiều cao hiệu dụng khác hoàn toàn so với mặt mái nằm thấp hơn. Vì vậy, không thể chỉ lấy chiều cao tổng của cột rồi áp một giá trị Rp duy nhất cho mọi cao độ cần bảo vệ.

Điểm cần nhớ: Không hỏi cột cao bao nhiêu, mà phải hỏi đầu thu sét cao hơn mặt phẳng cần bảo vệ bao nhiêu.

Đây là lý do khi kiểm tra phạm vi bảo vệ kim thu sét, bản vẽ mặt đứng và cao độ các hạng mục có giá trị không kém bản vẽ mặt bằng.

5. Vì sao bản vẽ 2D có thể khác vùng bảo vệ thực tế 3D?

Trên bản vẽ mặt bằng, bán kính bảo vệ kim thu sét thường được thể hiện bằng một vòng tròn Rp quanh vị trí đầu thu. Cách thể hiện này trực quan, nhưng chỉ cho thấy quan hệ theo chiều ngang trên một mặt phẳng, trong khi công trình thực tế là một cấu trúc ba chiều.

Nhà máy hoặc công trình công nghiệp có thể đồng thời tồn tại nhiều bộ phận với hình dạng và cao độ khác nhau như:

• silo;
• ống khói;
• anten;
• bồn chứa;
• hệ thống HVAC;
• các khối nhà hoặc kết cấu nhô cao.

Ví dụ, khi nhìn từ trên xuống, một silo có thể nằm hoàn toàn bên trong vòng Rp trên mặt bằng. Tuy nhiên, khi chuyển sang mặt đứng hoặc mô hình 3D, phần đỉnh silo có thể nằm ngoài vùng bảo vệ kim thu sét tương ứng tại cao độ đó.

Bản vẽ mặt bằng chỉ thể hiện một phần của bài toán; vùng bảo vệ chống sét là bài toán không gian ba chiều.

Do đó, với công trình có hình học phức tạp, kỹ sư cần kiểm tra cả mặt bằng, mặt đứng và các cao độ quan trọng để đánh giá đúng phạm vi bảo vệ kim thu sét của toàn bộ công trình.

6. Địa hình và chênh lệch cốt nền ảnh hưởng thế nào?

Các trường hợp thường gặp gồm:

• công trình nằm trên sườn dốc;
• các nhà xưởng có cốt nền khác nhau;
• kho hoặc trạm kỹ thuật đặt trên đồi;
• khu công nghiệp được san nền thành nhiều cao độ.

Trên bản vẽ tổng mặt bằng, một hạng mục có thể nằm trong vòng Rp khi xét theo khoảng cách ngang. Tuy nhiên, chênh lệch cốt nền làm thay đổi vị trí tương đối giữa đầu thu sét và mặt phẳng cần bảo vệ. Vì vậy, vùng bảo vệ kim thu sét cần được kiểm tra theo cao độ thực tế của từng khu vực.

Khoảng cách ngang trên tổng mặt bằng không đủ để mô tả toàn bộ quan hệ không gian giữa đầu thu sét và hạng mục cần bảo vệ.

Với địa hình phức tạp, việc sử dụng đúng dữ liệu cao độ giúp đánh giá phạm vi bảo vệ kim thu sét sát với điều kiện hiện trường hơn.

7. Cấp bảo vệ thay đổi vùng bảo vệ ra sao?

Bán kính quả cầu lăn trong bảng không phải bán kính Rp của kim ESE. Với kim ESE, cấp bảo vệ cũng là thông số đầu vào khi xác định Rp theo tiêu chuẩn ESE áp dụng.

Điều cần lưu ý là không nên lựa chọn cấp bảo vệ chỉ để đạt được phạm vi bảo vệ lớn hơn. Cấp bảo vệ phải được xác định từ yêu cầu và đánh giá rủi ro của công trình, sau đó mới xác định phương án bảo vệ phù hợp.

8. 5 sai lầm khi đánh giá bán kính bảo vệ trên bản vẽ

Khi thẩm tra hoặc phê duyệt phương án chống sét, một số cách đánh giá tưởng đơn giản lại có thể dẫn đến xác định sai phạm vi bảo vệ kim thu sét. Năm sai lầm thường gặp gồm:

• Chọn kim chỉ vì Rp lớn: Rp lớn hơn không đồng nghĩa phương án phù hợp hơn.
• Lấy Rp lớn nhất trong catalogue: Dễ sai nếu không kiểm tra điều kiện áp dụng.
• Không kiểm tra chiều cao hiệu dụng: Có thể dẫn đến sử dụng sai Rp.
• Chỉ kiểm tra vòng tròn trên mặt bằng 2D: Không phản ánh đầy đủ vùng bảo vệ 3D.
• Không xác định cấp bảo vệ và phương pháp: Khiến giá trị Rp thiếu cơ sở thiết kế.

Một bản vẽ có vòng tròn Rp đẹp và bao phủ toàn bộ mặt bằng chưa đủ để chứng minh phương án chống sét đã phù hợp.

9. Checklist kiểm tra trước khi duyệt vùng bảo vệ

Trước khi duyệt phương án, chủ đầu tư và tư vấn giám sát có thể rà soát nhanh các điều kiện sau:

Nếu hồ sơ chưa trả lời rõ các câu hỏi trên, cần kiểm tra lại cơ sở thiết kế trước khi kết luận vùng bảo vệ đã phù hợp.

10. Góc kỹ sư Tân Tiến: Đừng bắt đầu bằng câu “cần kim bán kính bao nhiêu?”

Trong thực tế khảo sát, Tân Tiến thường gặp câu hỏi: “Công trình này cần kim có bán kính bảo vệ bao nhiêu?”.

Cách tiếp cận kỹ thuật nên đi theo chiều ngược lại: trước tiên xác định những hạng mục nào cần bảo vệ, hình dạng và cao độ thực tế của chúng, yêu cầu cấp bảo vệ và tiêu chuẩn áp dụng. Từ các dữ liệu đó mới xác định vùng bảo vệ kim thu sét cần đạt và lựa chọn loại đầu thu, vị trí cũng như cấu hình phù hợp.

Một kim có bán kính bảo vệ kim thu sét lớn chưa chắc là phương án phù hợp hơn nếu điều kiện sử dụng Rp không tương ứng với công trình thực tế.

Theo kinh nghiệm của Tân Tiến, nên thiết kế từ yêu cầu bảo vệ của công trình rồi mới chọn kim, thay vì chọn kim trước rồi cố đưa công trình vào bán kính của kim.

11. Có nên tuyệt đối tin vào bán kính bảo vệ kim thu sét?

Không nên tuyệt đối hóa bán kính bảo vệ, nhưng cũng không nên phủ nhận giá trị của nó. Rp là thông số kỹ thuật quan trọng để xác định vùng bảo vệ khi được sử dụng đúng điều kiện thiết kế.

Một giá trị Rp chỉ thực sự có ý nghĩa khi được áp dụng đúng tiêu chuẩn + đúng cấp bảo vệ + đúng chiều cao + đúng hình học công trình + đúng điều kiện xác định.

Vấn đề thường không nằm ở con số Rp, mà ở việc sử dụng Rp ngoài điều kiện mà con số đó được xác định.

Vì vậy, thay vì chỉ hỏi “Rp là bao nhiêu?” , cần kiểm tra “Rp này được xác định trong điều kiện nào và có phù hợp với công trình thực tế không?” . Đó mới là cách sử dụng đúng bán kính bảo vệ kim thu sét trong thiết kế.

Thiết kế đúng phải dựa trên điều kiện thực tế của công trình, thay vì chỉ nhìn vào con số bán kính bảo vệ kim thu sét .
