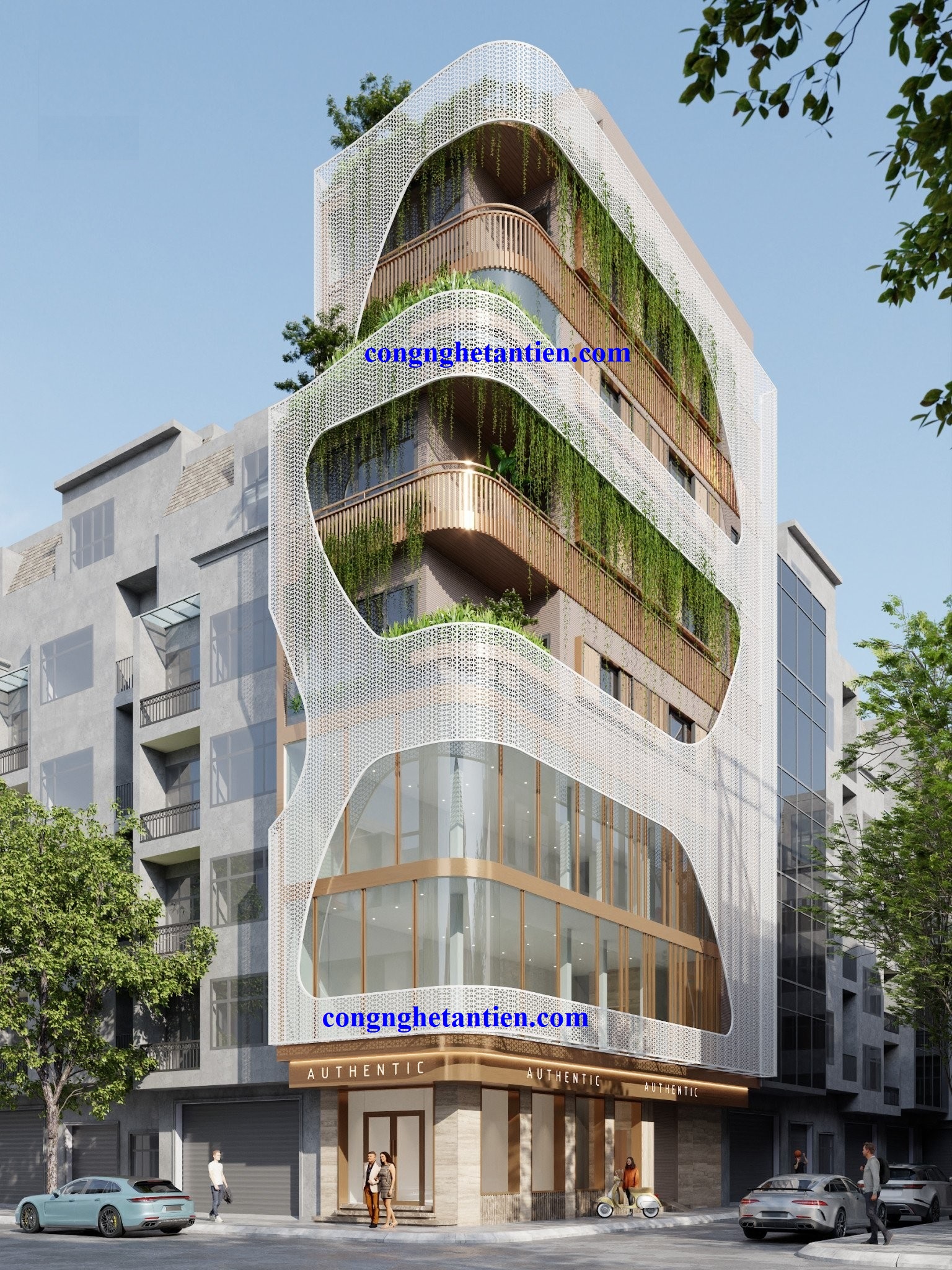

Bàn giao chống sét cho tòa nhà văn phòng Tam Trinh, Hà Nội - Công nghệ Tân Tiến đã hoàn thành thi công, lắp đặt và bàn giao hệ thống chống sét trực tiếp và chống sét lan truyền cho tòa nhà văn phòng tại Tam Trinh, quận Hoàng Mai, Hà Nội tháng 12 năm 2021
- Tòa nhà văn phòng/chung cư 5–10 tầng nên chọn loại kim thu nào?
- Giải pháp bình dân: Kim thu sét 115kA (Các dòng kim Thỗ Nhĩ Kỳ như Pantheon, Liva…như model: CX 040, CX 070) + hệ thống tiếp địa ≤10Ω, chi phí hợp lý + SPD 3 pha cho tủ điện tổng với thiết bị OBO – CHLB Đức (SPD dòng cắt 40kA – Model: V20-3+NPE-280);
- Giải pháp cao cấp: Kim thu sét 200kA (Các dòng kim Tây Ban Nha) + SPD nguồn (Thiết bị chống sét lan truyền OBO – CHLB Đức), bảo vệ toàn diện thiết bị điện tử giá trị + SPD tín hiệu, đảm bảo vận hành liên tục cho thang máy, server, điều hòa trung tâm (SPD dòng cắt 50kA – Model: V50-3+NPE+FS-280 và SPD tín hiệu – Model: ND-CAT6/E-B);
- Tòa nhà cần có thêm chống sét lan truyền với hệ thống tiếp địa ≤ 4Ω.
- Có cần lắp nhiều kim thu cho tòa nhà không?
- Nếu dùng kim thu sét 200kA, thường chỉ cần 1 kim cho toàn bộ mái (Các model như: Sigma+ESE, Advance+ESE) tùy thuộc và chiều cao và diện tích của tòa nhà.
- Nếu dùng với kim thu sét 115kA, có thể cần thêm kim để bao phủ diện tích lớn.
- Chi phí chống sét cho tòa nhà ở Hà Nội đặc biệt khu vực Hai Bà Trưng, Hoàng Mai, Thanh Trì,… khoảng bao nhiêu?
- Từ 19–59 triệu đồng, tùy chiều cao, quy mô điện và loại kim thu (115kA hay 200kA) và chọn cấu hình.
- Hồ sơ nghiệm thu hệ thống chống sét tòa nhà gồm gì?
- Biên bản nghiệm thu, bản vẽ hoàn công, kết quả đo điện trở tiếp địa, CO – CQ thiết bị đối với đơn vị thi công;
- Cần giấy kiểm định chống sét độc lập là điều kiện cần để nghiệm thu PCCC cho tòa nhà.
Kế hoạch thực hiện chống sét toà nhà Hà Nội
Dự án được triển khai theo tiêu chuẩn TCVN 9385:2012, đảm bảo điện trở tiếp địa đạt:
≤ 10Ω cho hệ thống chống sét trực tiếp
≤ 4Ω cho hệ thống chống sét lan truyền
1. Hệ thống chống sét trực tiếp
Kim thu sét chủ động Electron E15 – công nghệ phát xạ sớm ESE, thuộc thương hiệu Aiditec (Tây Ban Nha), bán kính bảo vệ cấp I là 37m, chịu dòng sét lên tới 200kA.
Trụ đỡ cao 5m bằng thép mạ kẽm nhúng nóng, cố định chắc chắn bằng bộ tăng đơ và dây néo inox 304.
Dây thoát sét cáp đồng M50mm² bọc PVC, đi trong ống gen SP D20, kết nối đến tiếp địa bằng mối hàn hóa nhiệt.
Hệ tiếp địa dùng cọc thép mạ đồng D16, nối bằng dây đồng M95 và hộp kiểm tra điện trở chuyên dụng.
2. Hệ thống chống sét lan truyền
Tủ điện tổng được bảo vệ bởi thiết bị SPD cao cấp:
Thiết bị cắt sét nguồn 3 pha BD4-100/240, thoát sét 100kA/pha, điện áp 240–380V, đạt chuẩn IEC 61643-1 và IEC 61643-11.
Cáp đấu nối gồm: M95, 2x10mm², lắp đặt trong ống ghen bảo vệ.
Tiếp địa riêng gồm cọc tiếp địa D16, GEM, hộp kiểm tra, bảng đồng và phụ kiện đầy đủ.
Hình ảnh Chống sét toà nhà Hà Nội
Dưới đây là một số hình ảnh ghi lại quá trình thi công thực tế tại tòa nhà Tam Trinh:

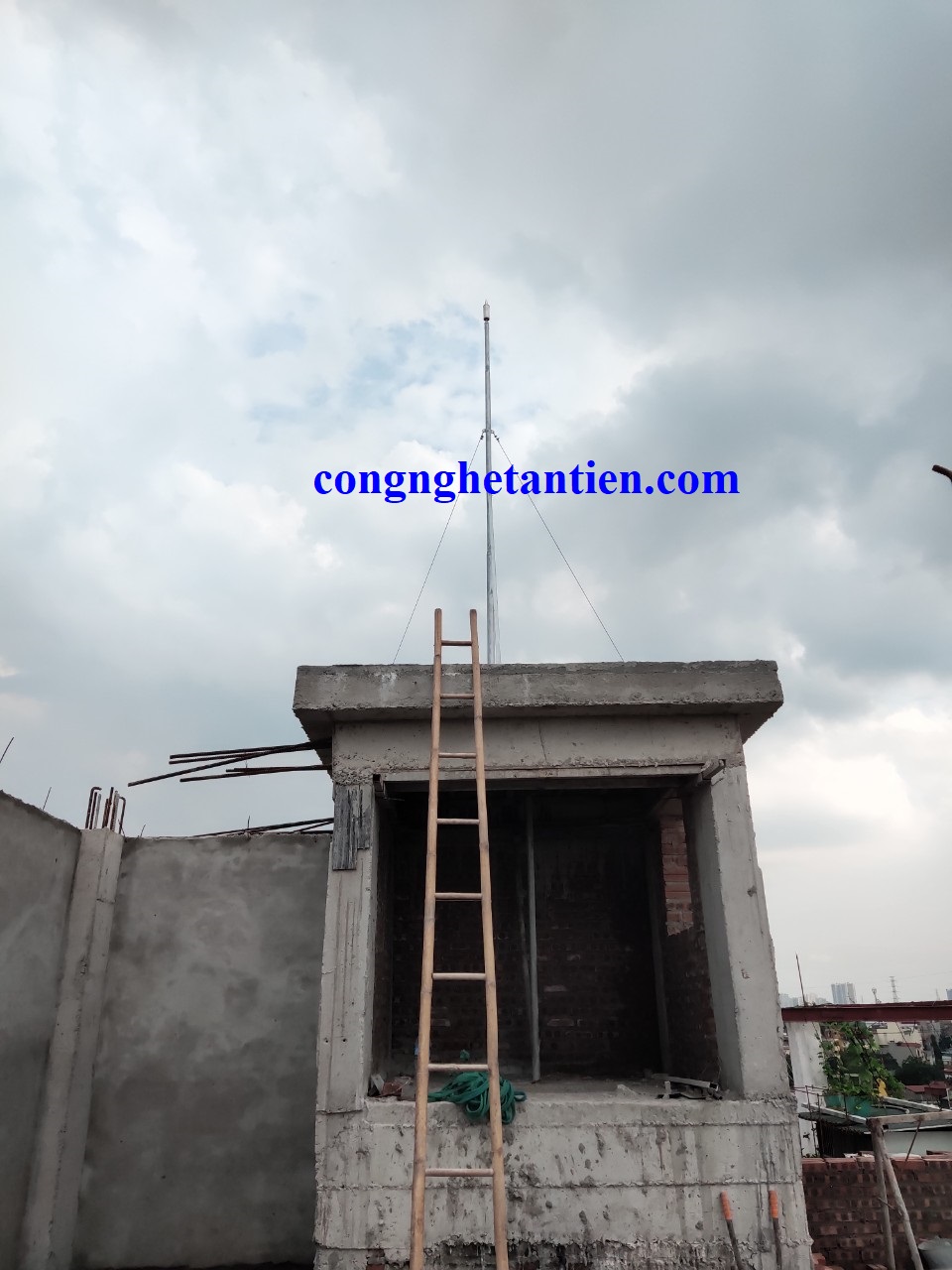

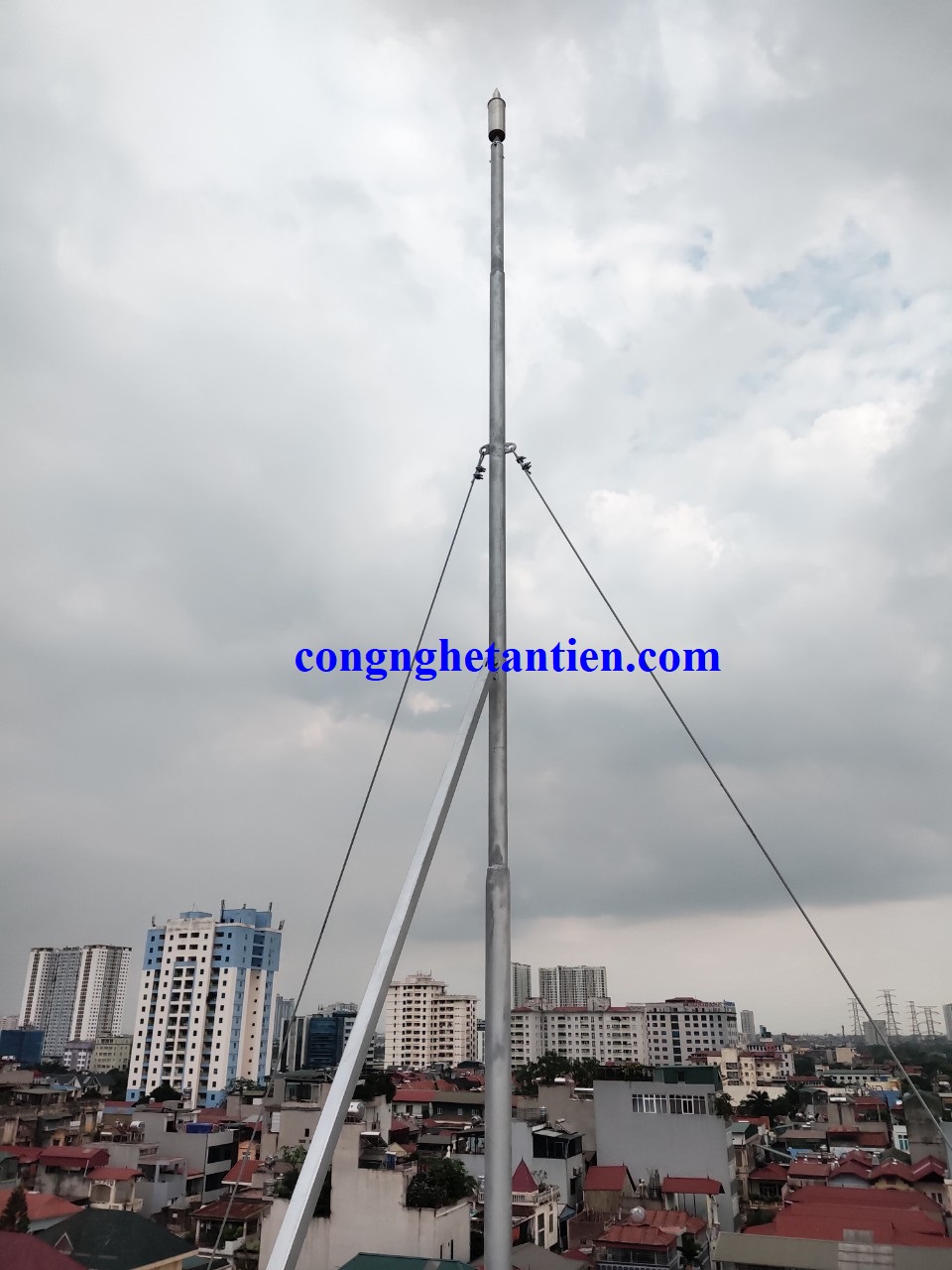

Hình ảnh lắp đặt kim thu sét Electron E15 trên mái tòa nhà
Thi công đấu nối dây thoát sét bằng cáp đồng M50 bọc PVC

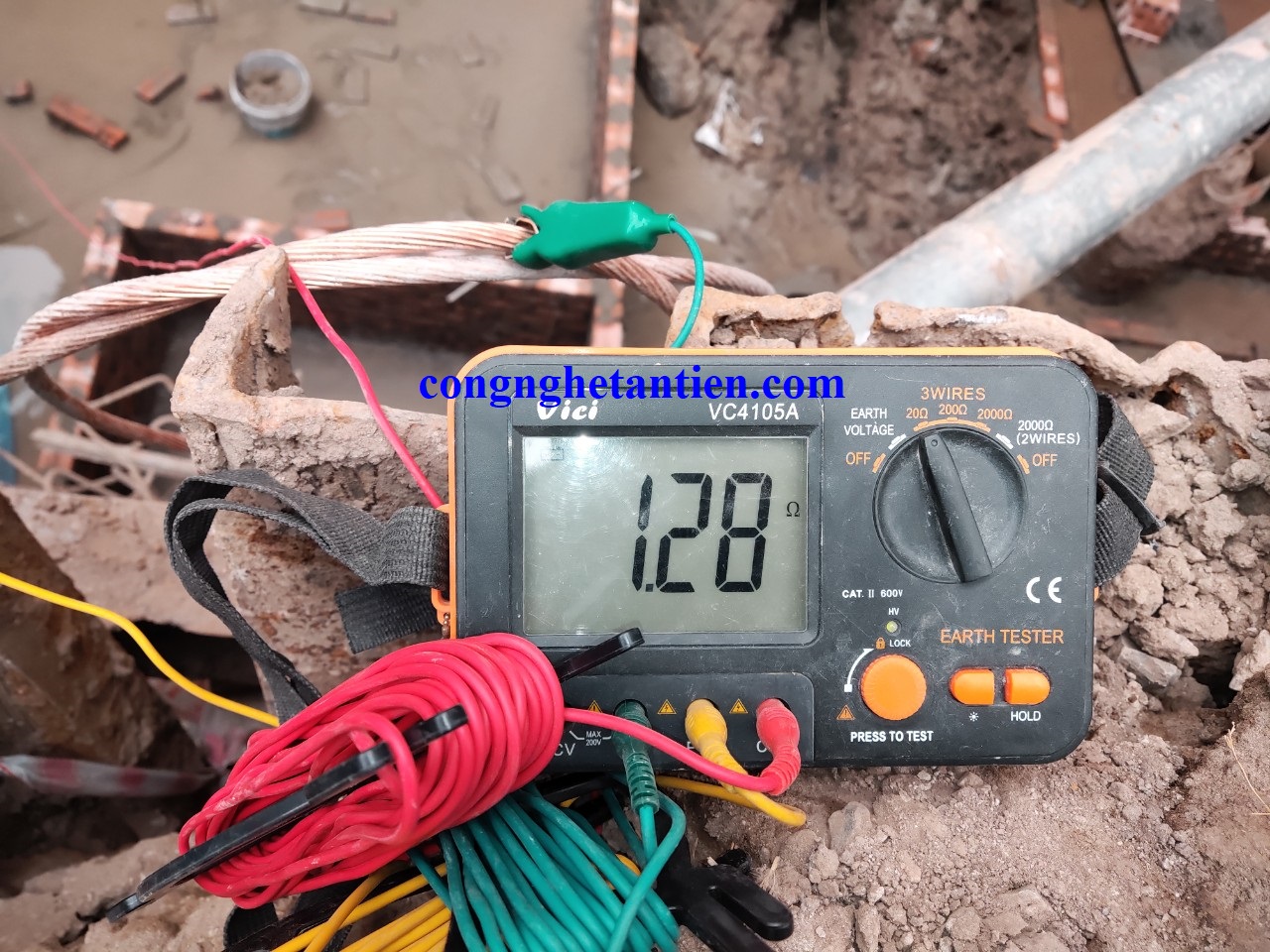

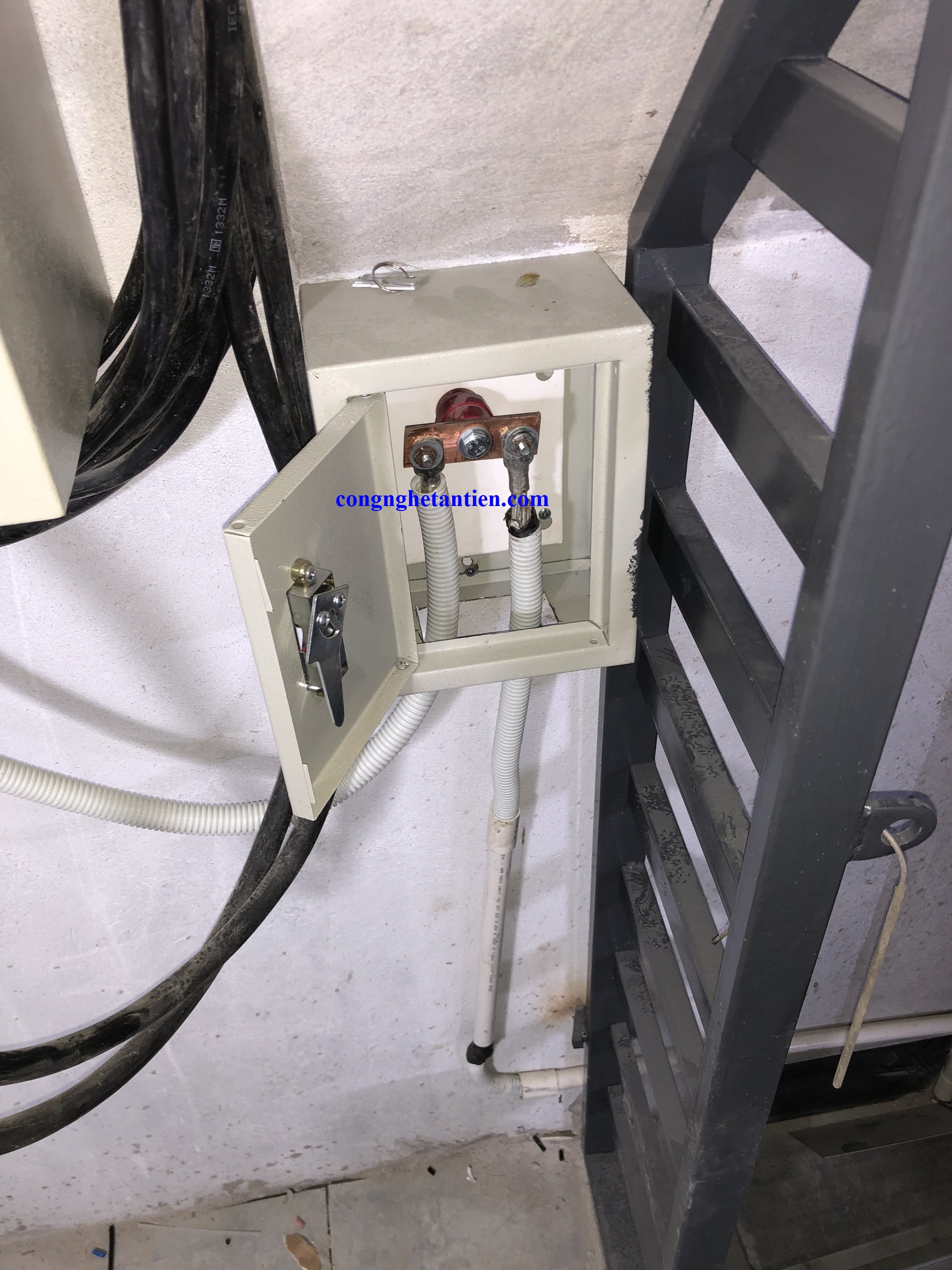

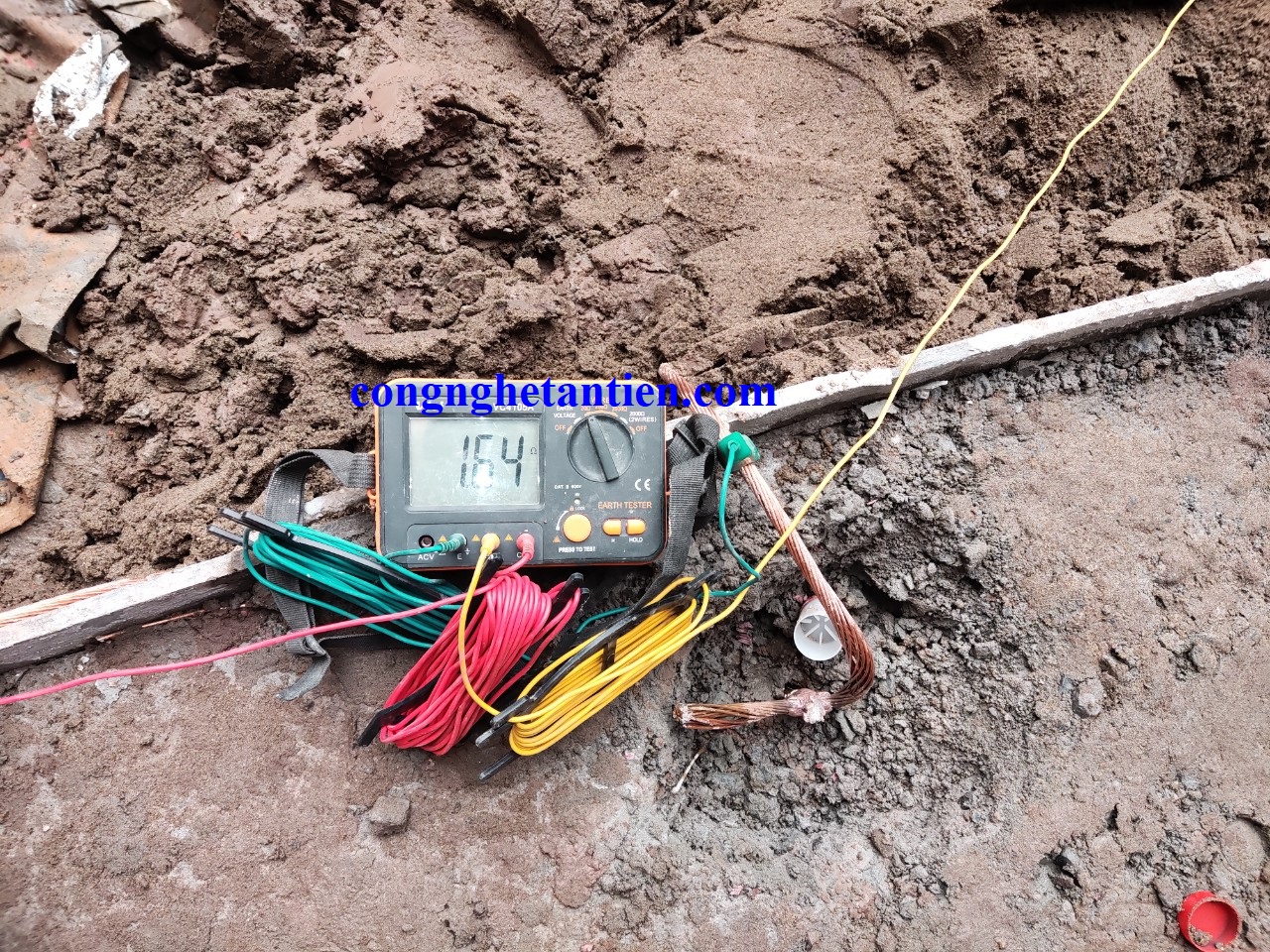

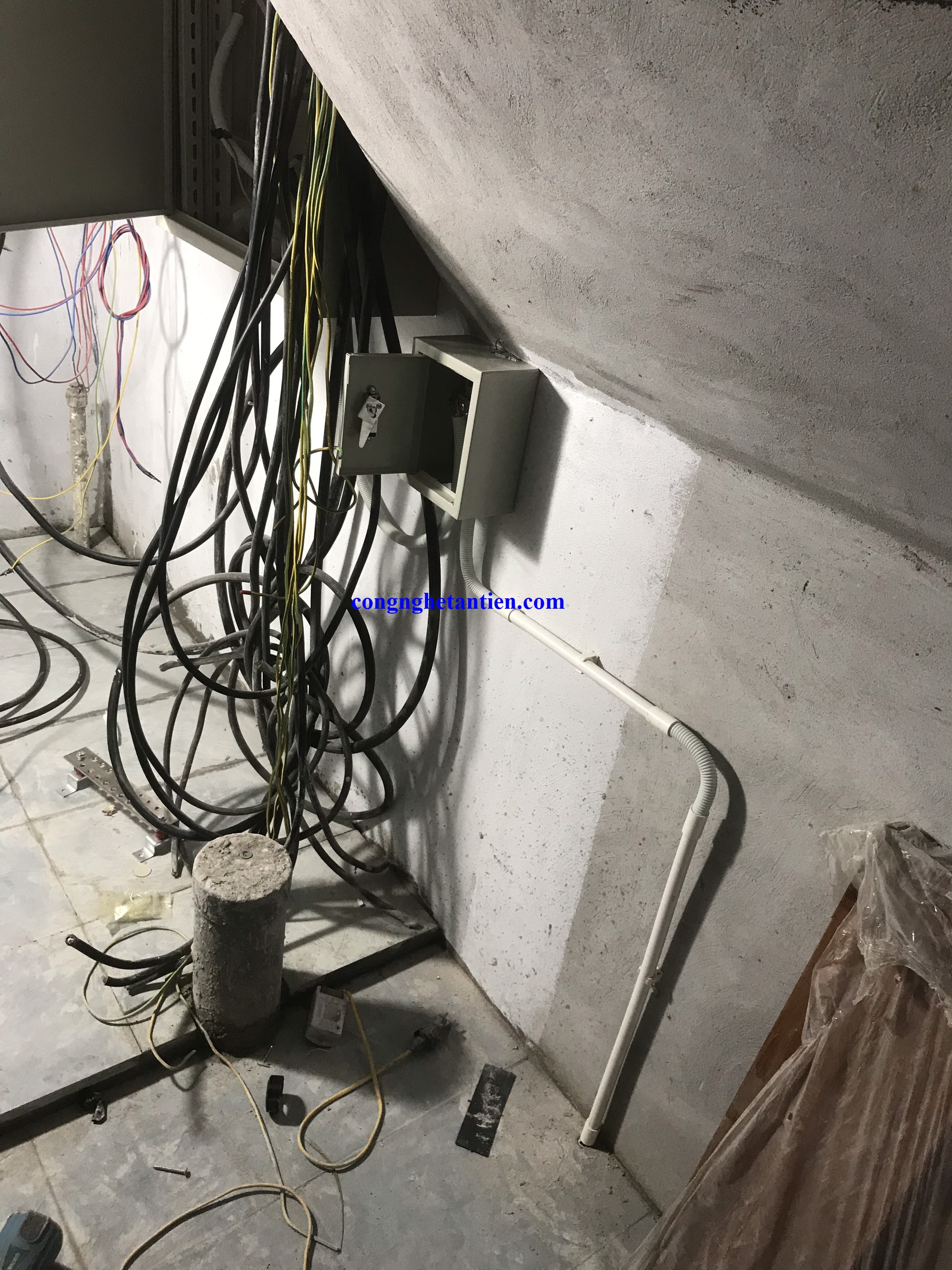

Lắp hộp kiểm tra điện trở và đo thử tại hiện trường

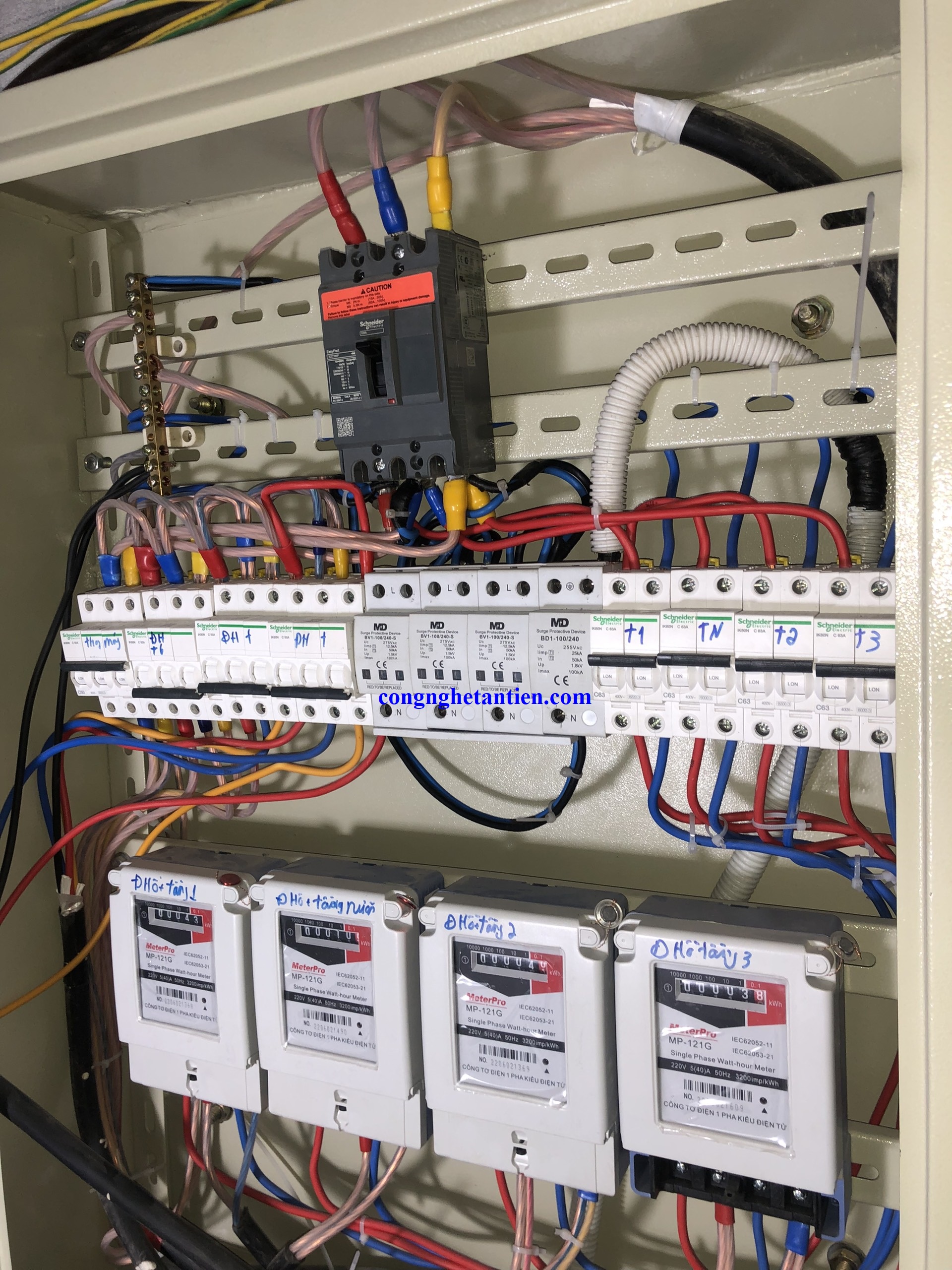

Thiết bị chống sét lan truyền SPD 3 pha BD4-100/240 trong tủ điện tổng

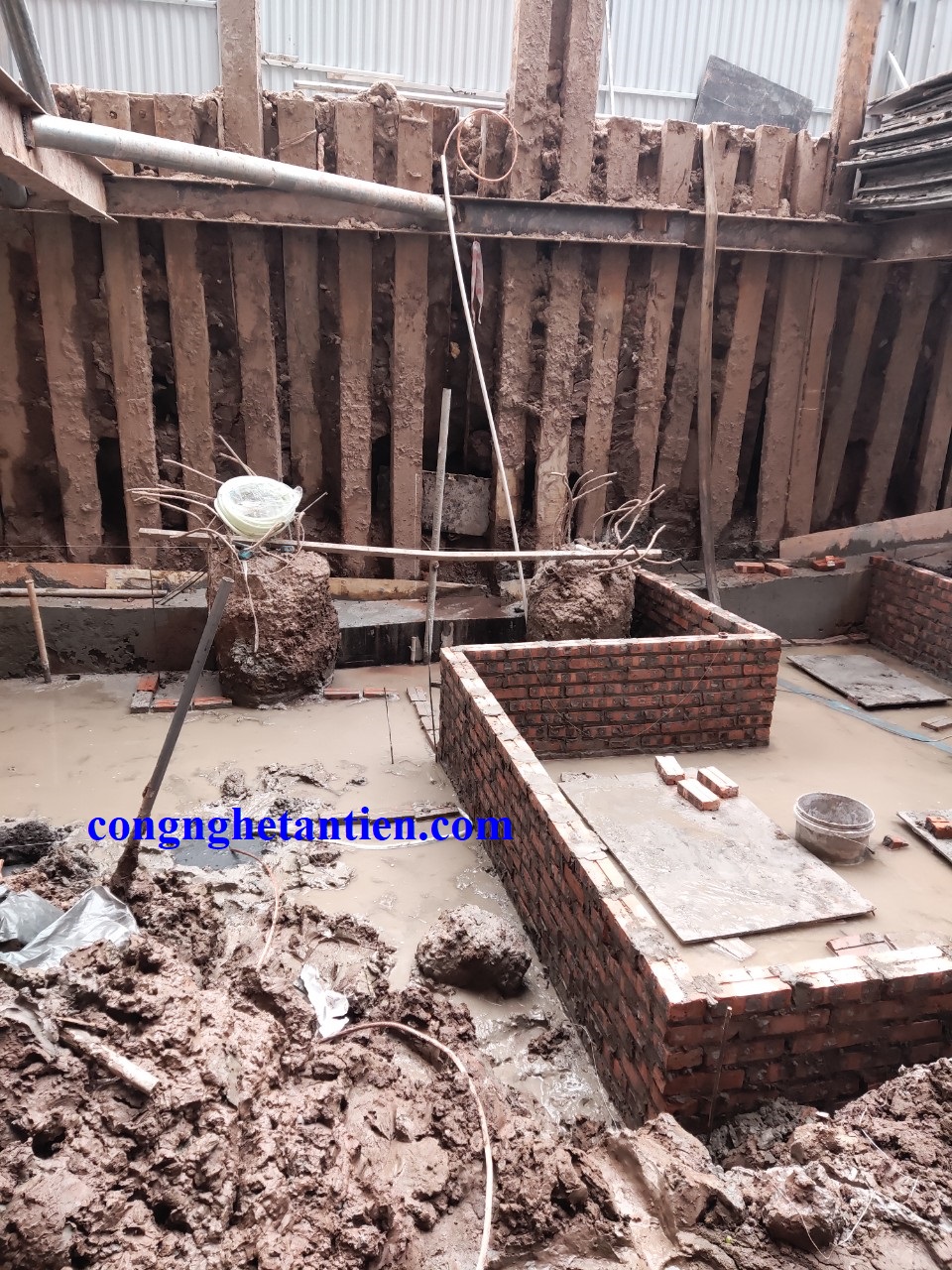

Hệ thống tiếp địa thi công với cọc D16 và hóa chất GEM
 |  |
 |  |
 |  |
 |  |
Quy trình thi công – nghiệm thu – bảo hành
Thi công trọn gói trong 30 ngày, bàn giao đúng tiến độ
Hồ sơ đầy đủ: biên bản nghiệm thu, CO – CQ, bản vẽ hoàn công
Bảo hành toàn hệ thống 12 tháng, hỗ trợ kỹ thuật định kỳ
Giải pháp chống sét toàn diện cho tòa nhà văn phòng
Tân Tiến cung cấp giải pháp chống sét trọn gói cho:
Tòa nhà văn phòng – trung tâm điều hành
Chung cư – cao ốc – cơ quan hành chính
Công trình dân dụng và hạ tầng công cộng
Ưu điểm
Thiết bị nhập khẩu châu Âu
Thi công chống sét đúng kỹ thuật – thẩm mỹ
Bảo hành lâu dài – hỗ trợ đo điện trở định kỳ
