Cách chọn thiết bị SPD phù hợp

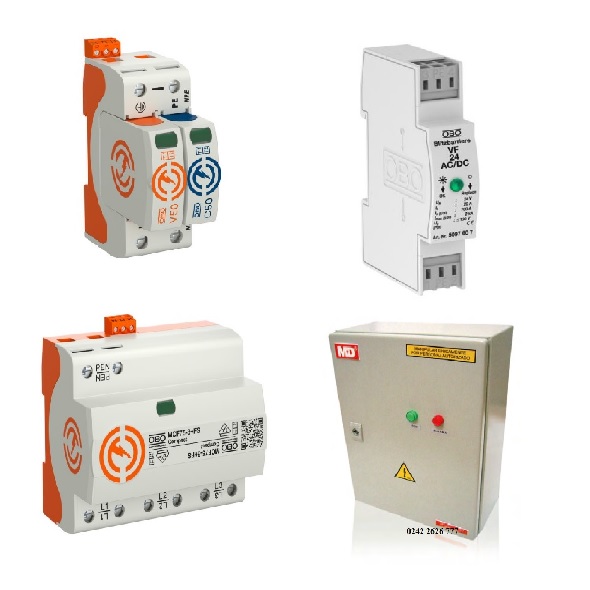

Thiết bị chống sét lan truyền SPD

 Cách chọn thiết bị SPD phù hợp với công trình

   Trong hệ thống chống sét lan truyền, thiết bị SPD (Surge Protective Device) đóng vai trò tối quan trọng nhằm bảo vệ thiết bị điện khỏi hiện tượng quá áp đột biến. Tuy nhiên, việc chọn thiết bị SPD phù hợp với công trình không hề đơn giản, đòi hỏi hiểu rõ tính chất nguồn điện, loại công trình và tiêu chuẩn kỹ thuật áp dụng. Bài viết dưới đây sẽ giúp bạn nắm rõ nguyên tắc lựa chọn SPD tối ưu – an toàn – hiệu quả.

1. Thiết bị SPD là gì?

   SPD (Surge Protective Device) hay còn gọi là thiết bị chống sét lan truyền, được lắp đặt trong hệ thống điện nhằm cắt và triệt tiêu xung sét hoặc quá áp lan truyền từ bên ngoài (lưới điện, sét đánh cảm ứng...). Đây là giải pháp chống sét bắt buộc trong các công trình hiện đại, đặc biệt trong các nhà máy, tòa nhà, trung tâm dữ liệu hoặc công trình trọng điểm.

  => Tham khảo mục: thiết bị chống sét lan truyền

2. Các yếu tố cần xác định trước khi chọn SPD

Loại nguồn điện sử dụng:

• Nguồn 1 pha: 220/230VAC

• Nguồn 3 pha: 380/400/415VAC

• Nguồn DC: 12V – 1000VDC (hệ thống năng lượng mặt trời, điều khiển...)

Cấu hình hệ thống điện - Thiết bị chống sét lan truyền SPD

• TN, TT, IT... (ảnh hưởng đến sơ đồ lắp và số cực SPD)

• Có trung tính (N) hay không? Cần SPD bảo vệ giữa P-N, P-E, N-E?

Cấp bảo vệ mong muốn:

• Type 1: Bảo vệ sơ cấp (lắp ở đầu nguồn, bảng tổng, thường dùng cho công trình có hệ thống thu sét trực tiếp)

• Type 2: Bảo vệ thứ cấp (lắp ở tủ phân phối, phù hợp mọi công trình dân dụng – công nghiệp)

• Type 3: Bảo vệ cuối (bảo vệ cho thiết bị nhạy cảm như máy tính, camera…)

3. Chọn thiết bị SPD phù hợp - Thiết bị chống sét lan truyền SPD

Bước 1: Xác định mức độ rủi ro sét và yêu cầu bảo vệ

• Công trình ở khu vực thường xuyên sét đánh, hoặc gần cột thu sét → cần SPD Type 1 dòng cắt lớn ≥ 50kA.

• Công trình đô thị, văn phòng, nhà ở → sử dụng SPD Type 2, dòng cắt 20–40kA là hợp lý.

Bước 2: Chọn đúng điện áp và số cực SPD

• SPD nguồn 1 pha: 2 cực (L-N, N-PE)

• SPD nguồn 3 pha: 4 cực (L1, L2, L3, N)

• Với hệ thống không có dây trung tính, chọn SPD 3P hoặc 3P+PE.

Bước 3: Lựa chọn theo thiết bị và ứng dụng

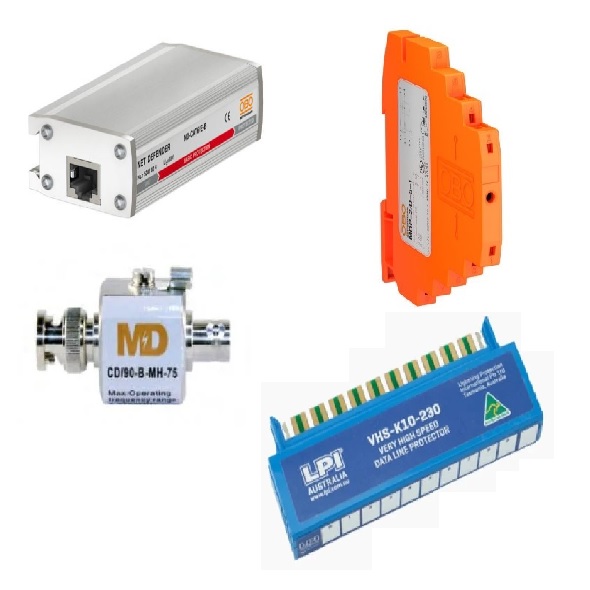

   => Tham khảo mục: thiết bị chống sét tín hiệu

4. Một số mẫu SPD tiêu biểu tại Tân Tiến

• Thiết bị cắt sét BD4M-50/240 – Type 1+2, cho nguồn 3 pha

• SPD tín hiệu 24VDC, bảo vệ PLC

• Tủ cắt lọc sét VTH FNT 63A – Type 1+2, cho nguồn 1 pha – đấu nối nối tiếp (series)

Tất cả đều là hàng chính hãng từ LPI (Úc), AIDITEC (Tây Ban Nha), OBO (Đức)… có chứng chỉ CO, CQ đầy đủ.

5. Lưu ý quan trọng khi lắp đặt SPD

• Điện trở tiếp địa phải đạt chuẩn:

  • SPD tín hiệu: ≤ 1Ω

  • SPD nguồn: ≤ 4Ω

• Cáp nối SPD càng ngắn càng tốt, ưu tiên < 50cm để đảm bảo hiệu quả cắt sét.

• Nên kết hợp với tủ cắt lọc sét để tối ưu hiệu quả lọc nhiễu và triệt tiêu xung lan truyền.

  => Xem thêm giải pháp chống sét lan truyền

6. Tư vấn chuyên sâu từ Tân Tiến

   Công nghệ Tân Tiến là đơn vị hàng đầu về giải pháp chống sét lan truyền từ Tân Tiến, chuyên cung cấp thiết bị SPD chuẩn châu Âu và thiết kế – lắp đặt hệ thống chống sét đồng bộ cho mọi công trình.
