   Sở hữu một tòa nhà văn phòng hiện đại tại Hà Nam đặc biệt là TP Phủ Lý không chỉ đòi hỏi kiến trúc sang trọng, hạ tầng tiện nghi mà còn cần giải pháp an toàn tuyệt đối trước thiên tai, đặc biệt là sét đánh. Với hơn 15 năm kinh nghiệm, Tân Tiến đã triển khai hàng loạt hệ thống chống sét cho các cao ốc văn phòng, trung tâm điều hành tại Hà Nội, Bắc Ninh, Hải Phòng, Quảng Ninh, Hà Nam,… Bài viết dưới đây là một ví dụ điển hình về giải pháp chống sét trực tiếp và lan truyền sử dụng công nghệ tiên tiến từ châu Âu, đảm bảo vận hành liên tục và an toàn cho doanh nghiệp.

- Tòa nhà văn phòng/chung cư 5–10 tầng nên chọn loại kim thu nào?

• Giải pháp bình dân: Kim thu sét 115kA (Các dòng kim Thỗ Nhĩ Kỳ như Pantheon, Liva…như model: CX 040, CX 070) + hệ thống tiếp địa ≤10Ω, chi phí hợp lý + SPD 3 pha cho tủ điện tổng với thiết bị OBO – CHLB Đức (SPD dòng cắt 40kA – Model: V20-3+NPE-280);
• Giải pháp cao cấp: Kim thu sét 200kA (Các dòng kim Tây Ban Nha) + SPD nguồn (Thiết bị chống sét lan truyền OBO – CHLB Đức), bảo vệ toàn diện thiết bị điện tử giá trị + SPD tín hiệu, đảm bảo vận hành liên tục cho thang máy, server, điều hòa trung tâm (SPD dòng cắt 50kA – Model: V50-3+NPE+FS-280 và SPD tín hiệu – Model: ND-CAT6/E-B);
• Tòa nhà cần có thêm chống sét lan truyền với hệ thống tiếp địa ≤ 4Ω.

- Có cần lắp nhiều kim thu cho tòa nhà không?

• Nếu dùng kim thu sét 200kA, thường chỉ cần 1 kim cho toàn bộ mái (Các model như: Sigma+ESE, Advance+ESE) tùy thuộc và chiều cao và diện tích của tòa nhà.
• Nếu dùng với kim thu sét 115kA, có thể cần thêm kim để bao phủ diện tích lớn.

- Chi phí chống sét cho tòa nhà ở Hà Nam, Nam Định, Ninh Bình khoảng bao nhiêu?

• Từ 19–59 triệu đồng, tùy chiều cao, quy mô điện và loại kim thu (115kA hay 200kA) và chọn cấu hình.

- Hồ sơ nghiệm thu hệ thống chống sét tòa nhà gồm gì?

• Biên bản nghiệm thu, bản vẽ hoàn công, kết quả đo điện trở tiếp địa, CO – CQ thiết bị đối với đơn vị thi công;
• Cần giấy kiểm định chống sét độc lập là điều kiện cần để nghiệm thu PCCC cho tòa nhà.


   Tân Tiến trân trọng gửi Quý khách bài viết: Bàn giao hệ thống chống sét trực tiếp và lan truyền cho tòa nhà 7 tầng tháng 9 năm 2024 tại địa chỉ: Khu đô thị Nam Hùng – TP. Phủ Lý – Hà Nam

   Đặc điểm công trình: Tòa nhà văn phòng cao tầng, thiết kế hiện đại gồm nhiều tầng làm việc, hệ thống thang máy, điều hòa trung tâm, phòng họp và trung tâm dữ liệu. Công trình sử dụng lượng lớn thiết bị điện – điện tử nhạy cảm như máy chủ, hệ thống mạng, camera giám sát… Do đó, chủ đầu tư yêu cầu Tân Tiến triển khai một giải pháp chống sét toàn diện, đảm bảo an toàn điện – duy trì hoạt động liên tục – và không làm ảnh hưởng đến thẩm mỹ kiến trúc.

1. Giải pháp hệ thống chống sét trực tiếp

   Tân Tiến lựa chọn giải pháp chống sét chủ động, sử dụng thiết bị cao cấp nhập khẩu từ Tây Ban Nha:

• Kim thu sét Electron E15 , công nghệ phát xạ sớm, bán kính bảo vệ 59 mét, chịu dòng sét lên tới 200kA, đạt tiêu chuẩn NFC 17-102 (Pháp);
• Kim được lắp trên trụ đỡ cao 5 mét bằng thép mạ kẽm nhúng nóng dầy 3 ly, cố định bằng dây néo inox 304, đảm bảo an toàn tại đỉnh mái tòa nhà;
• Cáp đồng thoát sét M50mm² bọc PVC, đi trong ống gen cứng SP D20, dẫn sét an toàn từ kim xuống hệ thống tiếp địa dưới đất;
• Kết nối bằng khớp nối composite cách điện chuyên dụng, tăng độ bền và khả năng chống ăn mòn ngoài trời giữa kim thu sét và trụ đỡ kim.

   Để đảm bảo khả năng tản dòng sét tốt, hệ thống tiếp địa được thiết kế theo đúng tiêu chuẩn:

• Dùng cọc tiếp địa thép mạ đồng D16 dài 2,4m, chôn sâu độc lập và kết nối bằng đồng trần và các cọc liên kết với nhau bằng mối hàn hóa nhiệt ở nhiệt độ khoảng 6.000 °C
• Hộp kiểm tra điện trở tiếp địa được lắp đặt đầy đủ để phục vụ đo định kỳ và bảo trì định kỳ hàng năm;
• Điện trở sau thi công đo được ≤ 10Ω, đạt yêu cầu cho hệ thống chống sét trực tiếp cho biệt thự cao cấp;
• Hệ thống tiếp địa đạt chuẩn TCVN 9385:2012 (từ thiết kế đến thi công).

2. Giải pháp hệ thống chống sét lan truyền

• Thiết bị cắt sét nguồn điện 3 pha, model BD4-100/240 – MD-Aiditec (Tây Ban Nha), dòng cắt 100kA, đạt chuẩn IEC 61643-11 – bảo vệ toàn bộ hệ thống điện dân dụng;
• Thiết bị chống sét tín hiệu camera CCTV, model ND-CAT6/E-B, bảo vệ hệ thống giám sát khỏi xung điện lan truyền;
• Dây dẫn thoát sét và kết nối SPD bằng cáp đồng bọc PVC 1x16mm², đảm bảo đúng kỹ thuật đấu nối an toàn;
• Hệ thống tiếp địa được thực hiện với cọc thép mạ đồng D16 dài 2.4m, hàn hóa nhiệt ở nhiệt độ khoảng 6.000 °C, kết hợp hóa chất GEM đảm bảo điện trở ≤ 4Ω;
• Hộp kiểm tra điện trở âm tường thuận tiện cho việc kiểm tra định kỳ và bảo trì hệ thống năm.

3. Thi công–nghiệm thu-Chống sét tòa nhà Hà Nam

• Quá trình thi công hoàn tất, bao gồm cả đào rãnh, lắp kim thu, đi dây thoát sét và thi công hệ thống tiếp địa;
• Hệ thống sử dụng thiết bị chính hãng, có CO – CQ – PL – INV đầy đủ, bảo hành 24 tháng;
• Hồ sơ bàn giao gồm: biên bản nghiệm thu, bản vẽ hoàn công, hướng dẫn sử dụng và phiếu đo điện trở.
• Hệ thống được thi công và nghiệm thu theo TCVN 9385:2012, IEC 61643-11, NFC 17-102.

4. Giải pháp chống sét an toàn tòa nhà

   Tân Tiến – Chuyên gia giải pháp chống sét toàn diện, chuyên cung cấp hệ thống chống sét cho các loại tòa nhà văn phòng, cao ốc thương mại, trung tâm dịch vụ, tòa nhà chung cư, khách sạn và công trình công cộng quy mô lớn. Mỗi giải pháp được thiết kế chống sét đồng bộ – an toàn – thẩm mỹ, đáp ứng đúng nhu cầu thực tế và đạt chuẩn quốc tế, với các ưu điểm sau:

- Bảo vệ toàn diện khỏi sét đánh trực tiếp và lan truyền;

- Thi công chuyên nghiệp, bảo đảm tính thẩm mỹ – an toàn – bền vững;

- Hệ thống thiết bị chống sét đạt tiêu chuẩn quốc tế, tuổi thọ cao;

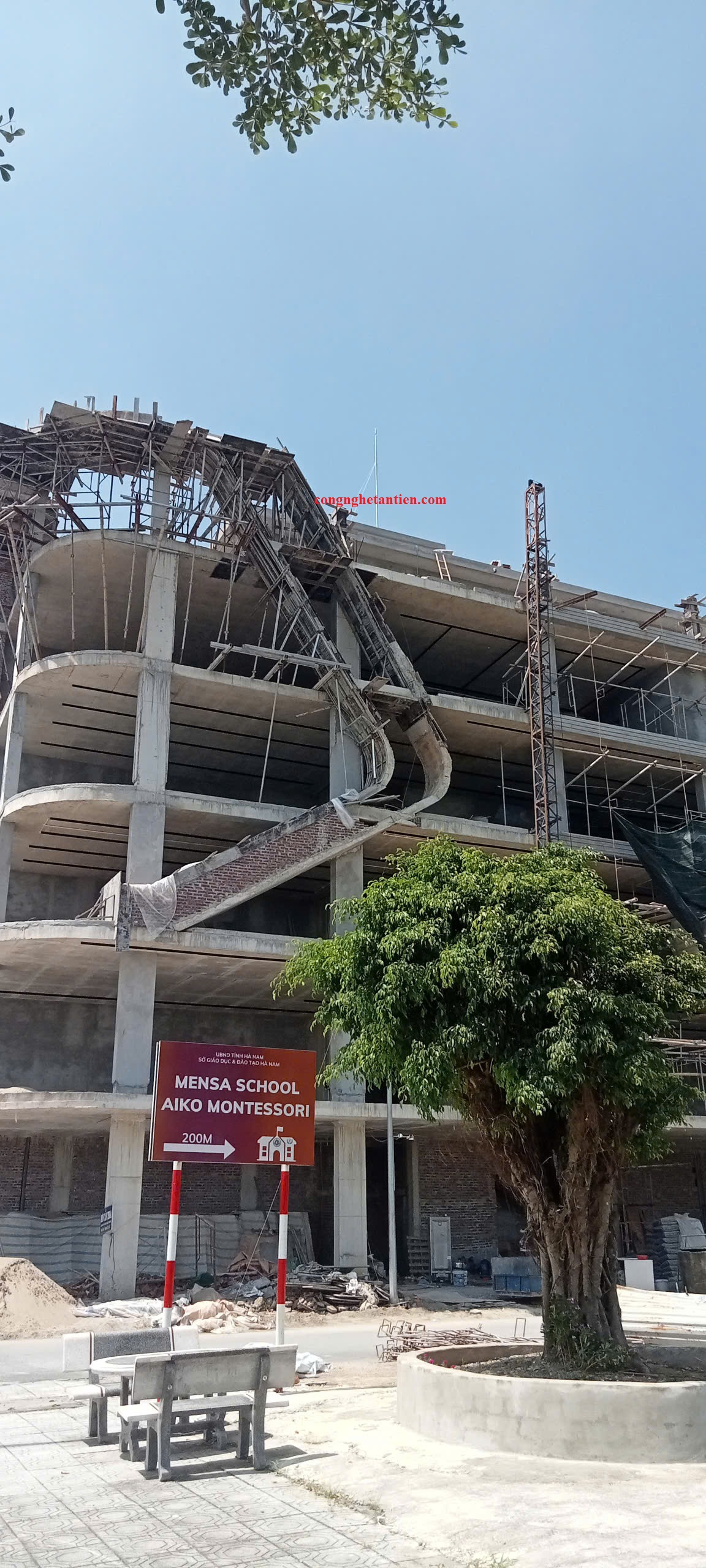

Hình ảnh chống sét tòa nhà Hà Nam

   Với hơn 15 năm kinh nghiệm, Tân Tiến luôn là lựa chọn hàng đầu của các chủ đầu tư tòa nhà văn phòng, cao ốc thương mại, trung tâm hành chính – công cộng khi cần:

- Chống sét trực tiếp bằng kim thu tiên đạo nhập khẩu từ châu Âu;

- Chống sét lan truyền SPD từ các thương hiệu OBO (Đức), Aiditec (Tây Ban Nha), LPI (Úc);

- Hệ thống tiếp địa an toàn – bền vững – kiểm tra định kỳ;

- Tư vấn tận nơi – thi công chống sét chuyên nghiệp – bảo hành dài hạn.

   Giải pháp của chúng tối đưa ra với chi phí tối ưu nhất, không ảnh hưởng tới thẩm mỹ cốt lõi của công trình đồng thời vẫn đảm bảo an toàn tuyệt đối cho công trình
