Phương pháp đo điện trở: Cách điện, tiếp địa và thử độ bền cách điện

Phương pháp đo điện trở - Trong kiểm tra và bảo trì hệ thống điện, đo điện trở cách điện, đo điện trở tiếp địa và thử độ bền cách điện là ba nội dung kỹ thuật có mục đích khác nhau nhưng thường bị nhầm lẫn. Đo điện trở cách điện đánh giá tình trạng cách điện của cáp, động cơ hoặc thiết bị điện; đo điện trở tiếp địa kiểm tra đặc tính của hệ thống nối đất; còn thử độ bền cách điện nhằm xác định khả năng chịu điện áp thử của cách điện theo yêu cầu kỹ thuật.

Mỗi phép kiểm tra sử dụng thiết bị, phương pháp thực hiện và cách đánh giá kết quả riêng. Việc phân biệt đúng ngay từ đầu giúp kỹ sư lựa chọn phương pháp đo điện trở phù hợp với đối tượng cần kiểm tra.

1. Phương pháp đo điện trở là gì?

Gồm các phép đo và kiểm tra nhằm đánh giá tình trạng cách điện, hệ thống tiếp địa và khả năng chịu điện áp của cách điện trong thiết bị, hệ thống điện.

Đo điện trở cách điện thường cho kết quả bằng MΩ hoặc GΩ, trong khi điện trở tiếp địa được biểu thị bằng Ω. Mỗi phép đo có đối tượng, thiết bị và phương pháp thực hiện khác nhau.

Cần phân biệt rõ: thử độ bền cách điện không phải là phép đo điện trở. Đây là phép thử chịu điện áp nhằm kiểm tra cách điện có đáp ứng yêu cầu kỹ thuật trong điều kiện thử quy định hay không. Vì vậy, kết quả của phép thử này không được đánh giá bằng các giá trị Ω, MΩ hay GΩ như phép đo điện trở.

2. Phân biệt đo điện trở cách điện, tiếp địa và thử độ bền cách điện

Ba phép kiểm tra khác nhau về mục đích, đại lượng đánh giá, thiết bị và đối tượng thử nghiệm:

Điểm cần phân biệt rõ là đo điện trở cách điện xác định một giá trị điện trở, còn thử độ bền cách điện kiểm tra khả năng chịu một điện áp thử quy định. Với tiếp địa, kết quả đo cần được xem xét cùng phương pháp và cấu hình hệ thống, không chỉ dựa vào một giá trị Ω.

3. Đo điện trở cách điện

3.1. Đo điện trở cách điện để làm gì?

Đo điện trở cách điện được sử dụng để đánh giá tình trạng lớp cách điện của cáp, động cơ, máy biến áp và các thiết bị điện. Kết quả đo có thể hỗ trợ phát hiện các dấu hiệu suy giảm do ẩm, bụi bẩn, lão hóa, hư hỏng cơ học hoặc tác động của môi trường.

Việc theo dõi kết quả theo thời gian còn giúp kỹ sư nhận biết xu hướng suy giảm cách điện trước khi thiết bị xuất hiện sự cố rõ rệt.

3.2. Nguyên lý đo điện trở cách điện

Máy đo đặt một điện áp DC lên đối tượng cần kiểm tra và đo dòng điện chạy qua lớp cách điện. Từ điện áp thử và dòng đo được, thiết bị xác định giá trị điện trở cách điện, thường biểu thị bằng MΩ hoặc GΩ.

Điện áp đo phải được lựa chọn theo loại thiết bị, điện áp định mức và tiêu chuẩn hoặc hướng dẫn kỹ thuật áp dụng.

3.3. Các phương pháp đo phổ biến

Tùy đối tượng và mục đích kiểm tra, có thể sử dụng:

• Spot Reading: đọc giá trị điện trở tại một thời điểm xác định sau khi đặt điện áp đo.
• Time-Resistance: theo dõi sự thay đổi điện trở theo thời gian; các chỉ số DAR hoặc PI có thể được sử dụng khi phù hợp với đối tượng kiểm tra.
• Step Voltage: thực hiện đo ở các mức điện áp tăng dần để đánh giá sự thay đổi của đặc tính cách điện theo điện áp đặt vào.

3.4. Lưu ý an toàn khi đo

Thiết bị cần được cô lập khỏi nguồn điện và kiểm tra tình trạng trước khi đo. Sau phép đo, phải xả điện tích còn lưu trên đối tượng, đặc biệt với cáp và thiết bị có điện dung lớn. Không nên mặc định sử dụng 500 V, 1.000 V hay 2.500 V cho mọi trường hợp; điện áp đo phải căn cứ vào thiết bị và yêu cầu kỹ thuật áp dụng.

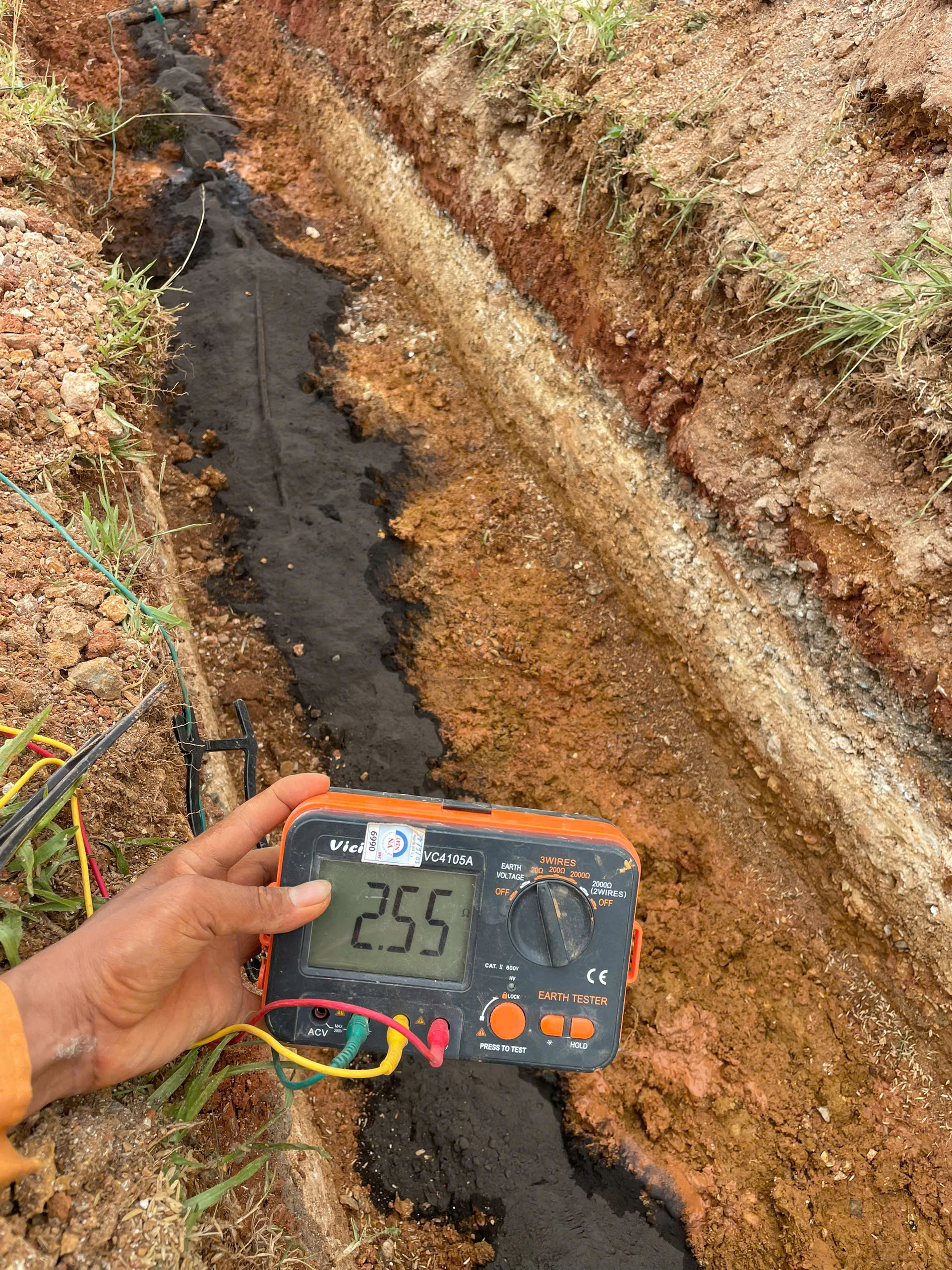

4. Phương pháp đo điện trở tiếp địa

4.1. Đo điện trở tiếp địa để làm gì?

Phương pháp đo điện trở tiếp địa được sử dụng để đánh giá đặc tính của hệ thống điện cực tiếp địa trong điều kiện đo thực tế. Kết quả là cơ sở phục vụ nghiệm thu, kiểm tra định kỳ, bảo trì hoặc đánh giá hệ thống sau khi cải tạo.

Khi đọc kết quả cần xét cả cấu hình hệ thống, phương pháp đo và điều kiện hiện trường, không chỉ nhìn vào một giá trị Ω.

4.2. Phương pháp 3 cực – Fall of Potential

Đây là phương pháp phổ biến để đo điện trở của hệ thống tiếp địa. Máy đo sử dụng điện cực tiếp địa cần kiểm tra E, điện cực điện áp P và điện cực dòng C.

Máy tạo dòng điện thử giữa E và C, đồng thời đo điện áp giữa E và P để xác định điện trở theo quan hệ R = U/I.

Trước khi đo cần xác định các đường liên kết song song với hệ tiếp địa, vì chúng có thể làm kết quả không phản ánh riêng điện trở của phần hệ thống cần đánh giá.

4.3. Phương pháp 4 cực và đo điện trở suất đất

Phương pháp bốn điện cực thường được sử dụng để đo điện trở suất của đất, phục vụ khảo sát và thiết kế hệ thống tiếp địa . Các điện cực được bố trí theo cấu hình đo phù hợp, phổ biến như phương pháp Wenner.

Cần phân biệt điện trở tiếp địa (Ω) với điện trở suất đất (Ω·m). Điện trở suất là đặc tính của nền đất và là một trong những dữ liệu đầu vào để tính toán, lựa chọn cấu hình điện cực; không phải kết quả điện trở của hệ thống tiếp địa hoàn chỉnh.

4.4. Phương pháp đo bằng kìm

Kìm đo tiếp địa cho phép kiểm tra trong một số hệ thống mà không cần bố trí cọc phụ và có thể thuận tiện khi hệ thống đang vận hành. Tuy nhiên, phương pháp này phụ thuộc vào cấu trúc mạch tiếp địa và đường hồi dòng đo, nên không thể sử dụng cho mọi hệ thống hoặc một điện cực độc lập.

Việc lựa chọn phương pháp 3 cực, đo điện trở suất đất bằng 4 cực hay đo bằng kìm cần dựa trên mục đích đo, cấu hình hệ thống và điều kiện hiện trường.

5. Điện trở tiếp địa bao nhiêu là đạt?

Khi đánh giá cần xem xét:

• Chức năng tiếp địa: chống sét, bảo vệ an toàn điện, tiếp địa làm việc hoặc cho hệ thống kỹ thuật.
• Hệ thống điện: sơ đồ nối đất và biện pháp bảo vệ khi có sự cố.
• Hồ sơ thiết kế: giá trị yêu cầu được xác định cho từng công trình.
• Thiết bị liên quan: một số thiết bị hoặc hệ thống có yêu cầu tiếp địa riêng.
• Tiêu chuẩn áp dụng: phải xác định đúng tiêu chuẩn và phạm vi điều chỉnh.

Kết quả đo phải được đối chiếu với yêu cầu kỹ thuật của hệ thống đang kiểm tra, thay vì mặc định ≤10 Ω, ≤4 Ω hoặc ≤1 Ω là tiêu chuẩn chung.

6. Thử độ bền cách điện là gì?

6.1. Bản chất của phép thử

Thử độ bền cách điện (dielectric withstand test/Hi-pot test) là phép thử nhằm kiểm tra khả năng chịu điện áp của hệ thống cách điện. Trong quá trình thử, một điện áp thử cao hơn điện áp làm việc bình thường được đặt lên các phần quy định của thiết bị trong điều kiện và thời gian xác định.

Mục đích là kiểm tra cách điện có duy trì được khả năng cách ly điện hay xuất hiện đánh thủng, phóng điện hoặc hiện tượng bất thường theo tiêu chí của phép thử. Kết quả thường được đánh giá đạt hoặc không đạt theo tiêu chuẩn áp dụng cho đối tượng thử.

6.2. Không nhầm với đo điện trở cách điện

Đo điện trở cách điện và thử độ bền cách điện là hai phép kiểm tra khác nhau.

Đo điện trở cách điện sử dụng điện áp DC phù hợp để xác định giá trị điện trở cách điện, thường biểu thị bằng MΩ hoặc GΩ. Trong khi đó, thử độ bền cách điện đặt cách điện dưới mức điện áp thử quy định để kiểm tra khả năng chịu đựng trong thời gian thử.

Do mục đích khác nhau, kết quả tốt của phép đo điện trở cách điện không tự động thay thế cho kết quả thử độ bền cách điện khi tiêu chuẩn hoặc hồ sơ kỹ thuật yêu cầu phép thử này.

6.3. Điện áp và thời gian thử

Không nên áp dụng một công thức như “2U + 1.000 V trong 60 giây” cho mọi thiết bị. Điện áp, dạng điện áp thử, thời gian duy trì và tiêu chí đánh giá phải được xác định theo:

• Loại thiết bị hoặc sản phẩm cần thử.
• Tiêu chuẩn/quy chuẩn áp dụng cho đối tượng đó.
• Hướng dẫn của nhà sản xuất và yêu cầu trong hồ sơ kỹ thuật.

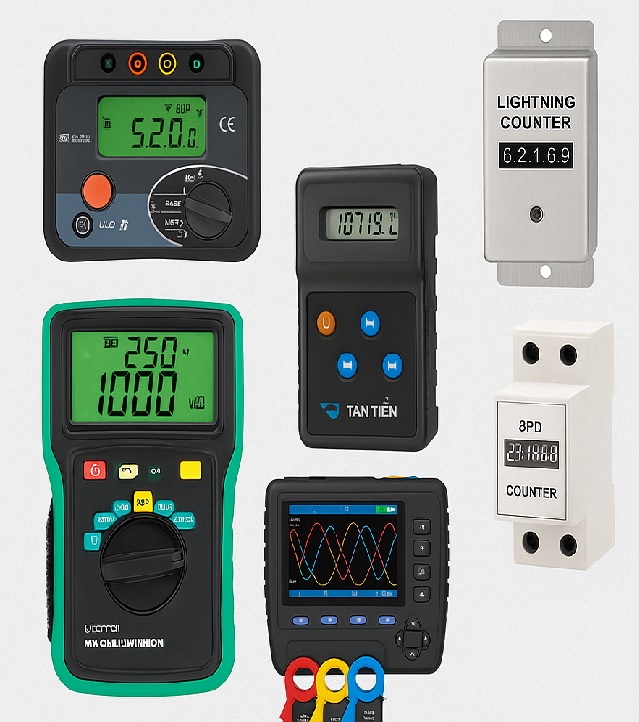

7. Thiết bị sử dụng cho từng phép đo

Mỗi phép đo cần sử dụng đúng loại thiết bị và phụ kiện tương ứng. Không nên lựa chọn máy chỉ dựa vào dải đo lớn, mà cần đối chiếu với đối tượng kiểm tra, điện áp làm việc và phương pháp đo.

• Insulation tester/Megohmmeter: dùng để đo điện trở cách điện của cáp, động cơ và thiết bị điện. Cần kiểm tra dải đo MΩ/GΩ, các mức điện áp DC thử và khả năng đo phù hợp với đối tượng.

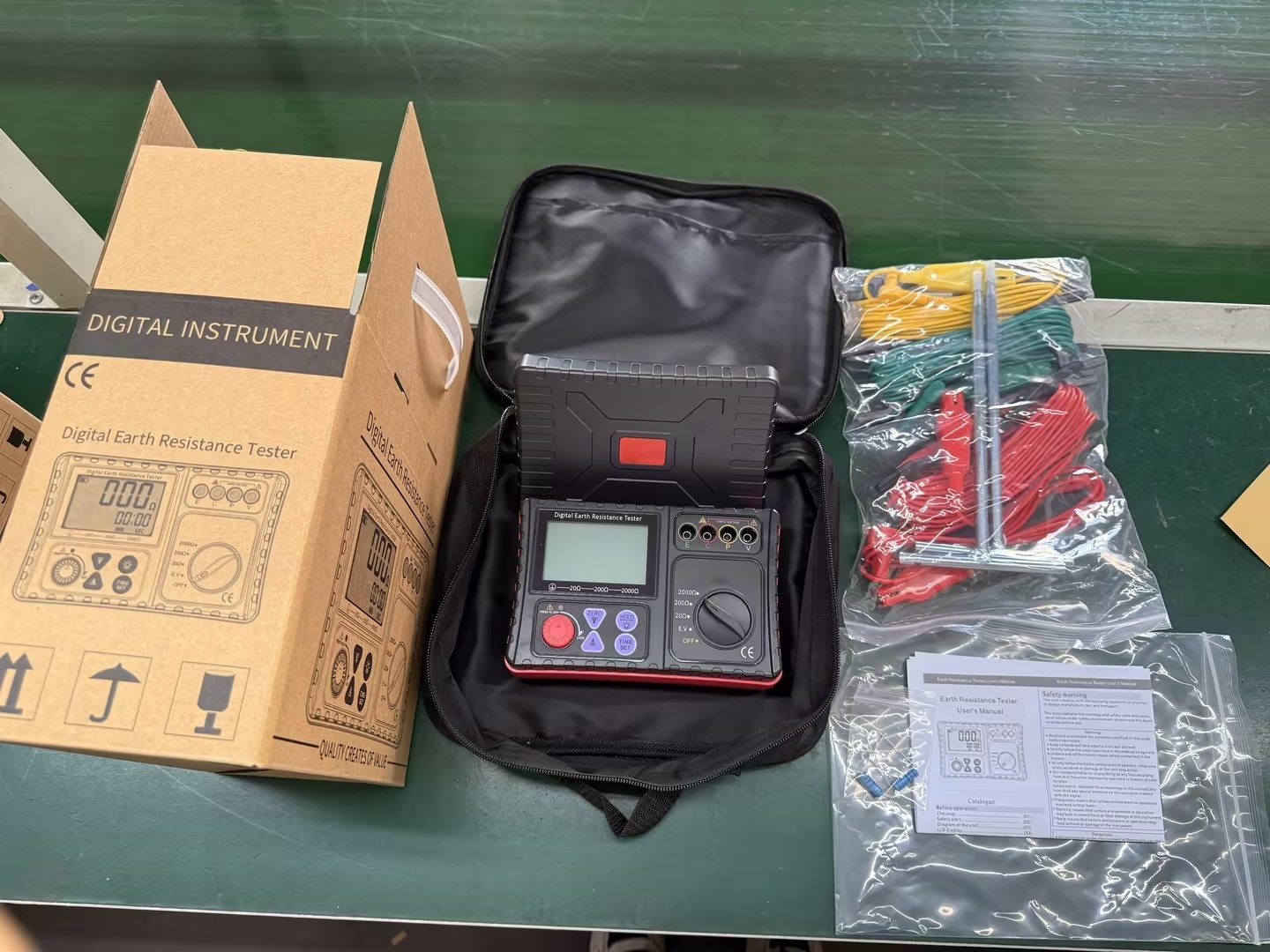

• Earth tester: sử dụng cho đo điện trở tiếp địa bằng phương pháp có điện cực phụ. Khi lựa chọn cần xem dải đo, tần số/dòng đo, dây đo, cọc phụ và khả năng đánh giá nhiễu nếu thiết bị hỗ trợ.
• Clamp earth tester: sử dụng để đo bằng kìm khi cấu hình hệ tiếp địa có đường hồi dòng phù hợp. Cần kiểm tra dải đo và kích thước ngàm kẹp.
• Hipot/withstand voltage tester: tạo điện áp thử phục vụ thử độ bền cách điện. Điện áp đầu ra, giới hạn dòng, thời gian thử và chức năng an toàn phải đáp ứng yêu cầu của phép thử.

Với thiết bị đo điện, cũng cần xem CAT (Measurement Category), điện áp định mức, que đo, dây dẫn và phụ kiện an toàn phù hợp với môi trường sử dụng.

8. Những yếu tố làm sai lệch kết quả đo

Kết quả có thể thay đổi nếu điều kiện môi trường, kết nối hoặc thiết lập phép đo không phù hợp. Một số yếu tố cần lưu ý:

• Độ ẩm, nhiệt độ: ảnh hưởng đến cách điện và đặc tính của đất tại thời điểm đo.
• Bề mặt bẩn hoặc ẩm: có thể tạo dòng rò, ảnh hưởng kết quả đo cách điện.
• Tiếp xúc kém: đầu nối, que đo hoặc vị trí kẹp không chắc chắn làm số liệu thiếu ổn định.
• Bố trí cọc phụ không phù hợp: ảnh hưởng phép đo tiếp địa bằng điện cực phụ.
• Nhiễu điện: có thể làm kết quả đo tiếp địa dao động.
• Hệ thống chưa được cô lập phù hợp: các đường liên kết khác có thể ảnh hưởng giá trị cần xác định.
• Điện tích còn dư: cần lưu ý với cáp và thiết bị có điện dung.
• Sai thang đo hoặc điện áp thử: làm kết quả không phù hợp với đối tượng kiểm tra.

9. Khi nào nên thực hiện các phép đo?

Các phép đo và kiểm tra nên được thực hiện theo tình trạng thiết bị, giai đoạn vận hành và yêu cầu kỹ thuật, thay vì áp dụng một thời điểm cố định cho mọi hệ thống.

Một số trường hợp thường gặp:

• Sau lắp đặt hoặc trước nghiệm thu: kiểm tra các thông số cần thiết trước khi đưa hệ thống vào sử dụng.
• Trong kiểm tra, bảo trì định kỳ: theo dõi sự thay đổi của điện trở cách điện, điện trở tiếp địa và phát hiện dấu hiệu suy giảm.
• Sau sửa chữa, cải tạo hoặc thay đổi hệ thống: đánh giá lại các hạng mục có liên quan.
• Khi có dấu hiệu bất thường hoặc trước khi vận hành trở lại: thực hiện phép đo cần thiết để có cơ sở đánh giá tình trạng thiết bị.

10. Những sai lầm thường gặp

Năm sai lầm kỹ thuật cần tránh:

1. Nhầm đo điện trở cách điện với thử độ bền cách điện: hai phép kiểm tra có mục đích và tiêu chí đánh giá khác nhau.
2. Áp một điện áp thử cho mọi thiết bị: phải căn cứ loại thiết bị, điện áp định mức và yêu cầu kỹ thuật.
3. Dùng một ngưỡng Ω chung cho mọi hệ tiếp địa: yêu cầu phụ thuộc chức năng, thiết kế và tiêu chuẩn áp dụng.
4. Dùng kìm đo tiếp địa cho mọi cấu hình: phương pháp clamp cần có cấu trúc mạch và đường hồi dòng phù hợp.
5. Đánh giá số liệu tách rời điều kiện đo: kết quả cần gắn với phương pháp, trạng thái hệ thống và điều kiện thực hiện.

11. Góc nhìn kỹ thuật từ Tân Tiến

Từ thực tế kiểm tra hệ thống điện và tiếp địa, Tân Tiến cho rằng một con số đo chỉ có ý nghĩa khi biết đo cái gì, bằng phương pháp nào, trong điều kiện nào và so với yêu cầu nào.

Do đó, kết quả không nên chỉ ghi một giá trị Ω, MΩ hoặc GΩ. Biên bản kiểm tra cần thể hiện những thông tin cần thiết như đối tượng, phương pháp, điều kiện đo và tiêu chí đối chiếu theo phạm vi công việc.

Cách ghi nhận này giúp kết quả có cơ sở khi nghiệm thu, đánh giá hiện trạng, bảo trì và so sánh với các lần kiểm tra sau.

13. Kết luận phương pháp đo điện trở

Đo điện trở cách điện, đo điện trở tiếp địa và thử độ bền cách điện là ba nội dung kỹ thuật khác nhau về mục đích, thiết bị và cách đánh giá. Việc lựa chọn đúng phép đo cần dựa trên đối tượng kiểm tra và yêu cầu thực tế của hệ thống.

Kết quả thu được cũng phải được xem xét cùng điều kiện đo, phương pháp thực hiện và tiêu chuẩn hoặc yêu cầu kỹ thuật áp dụng, thay vì đánh giá chỉ từ một giá trị riêng lẻ. Đây là cơ sở quan trọng để lựa chọn và thực hiện đúng phương pháp đo điện trở .
