Hệ thống điện TT là gì?

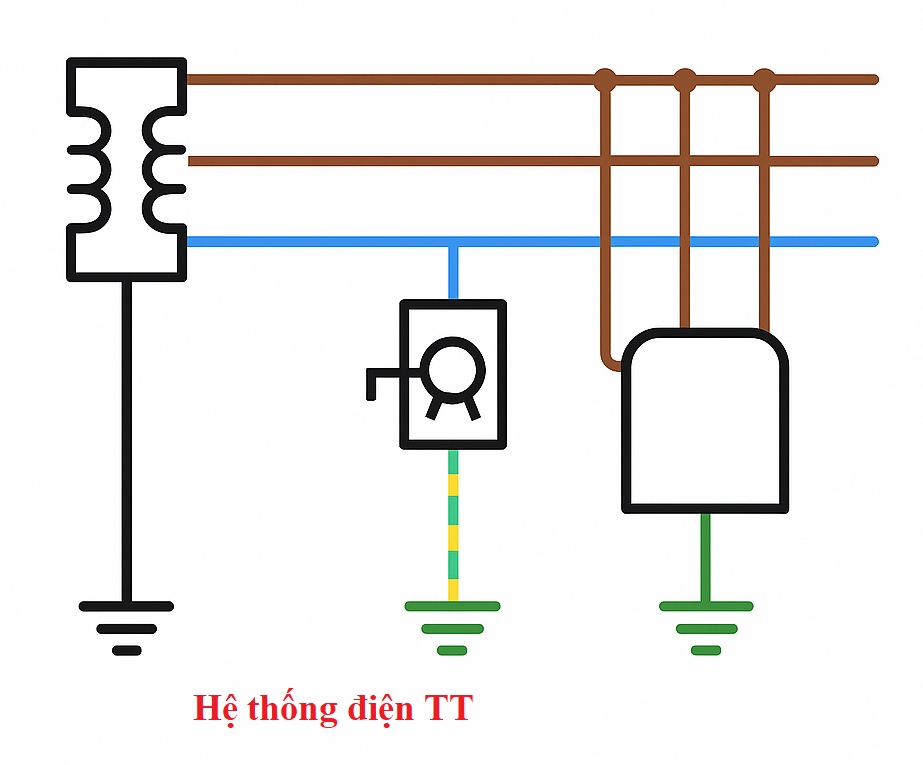

Hệ thống điện TT

   Vì sao nhiều kỹ sư và chủ đầu tư lại lựa chọn hệ thống điện TT cho biệt thự, khách sạn, trường học? Bởi đây là cấu hình nối đất vừa an toàn, vừa hiệu quả, đặc biệt khi kết hợp với RCD – thiết bị bảo vệ chống rò điện. Hãy cùng Tân Tiến tìm hiểu chi tiết nguyên lý, ưu nhược điểm và ứng dụng thực tế của hệ thống TT qua bài viết dưới đây.

1. Hệ thống điện TT là gì?

   Hệ thống điện TT (Terre – Terre) là một trong các cách nối đất trong mạng điện hạ thế theo tiêu chuẩn IEC 60364 và TCVN 9207:2012.

Đặc điểm cụ thể:

- Trung tính của nguồn điện nối đất trực tiếp tại trạm biến áp hoặc máy phát.

- Vỏ kim loại của thiết bị điện được nối vào dây PE, và dây này được đấu xuống một hệ thống tiếp địa riêng tại tải.

- Không có dây PEN chung như TN-C, cũng không đi chung đường PE như TN-S.

   -> Hiểu đơn giản: nguồn và tải cùng nối đất, nhưng mỗi bên có tiếp địa riêng biệt.

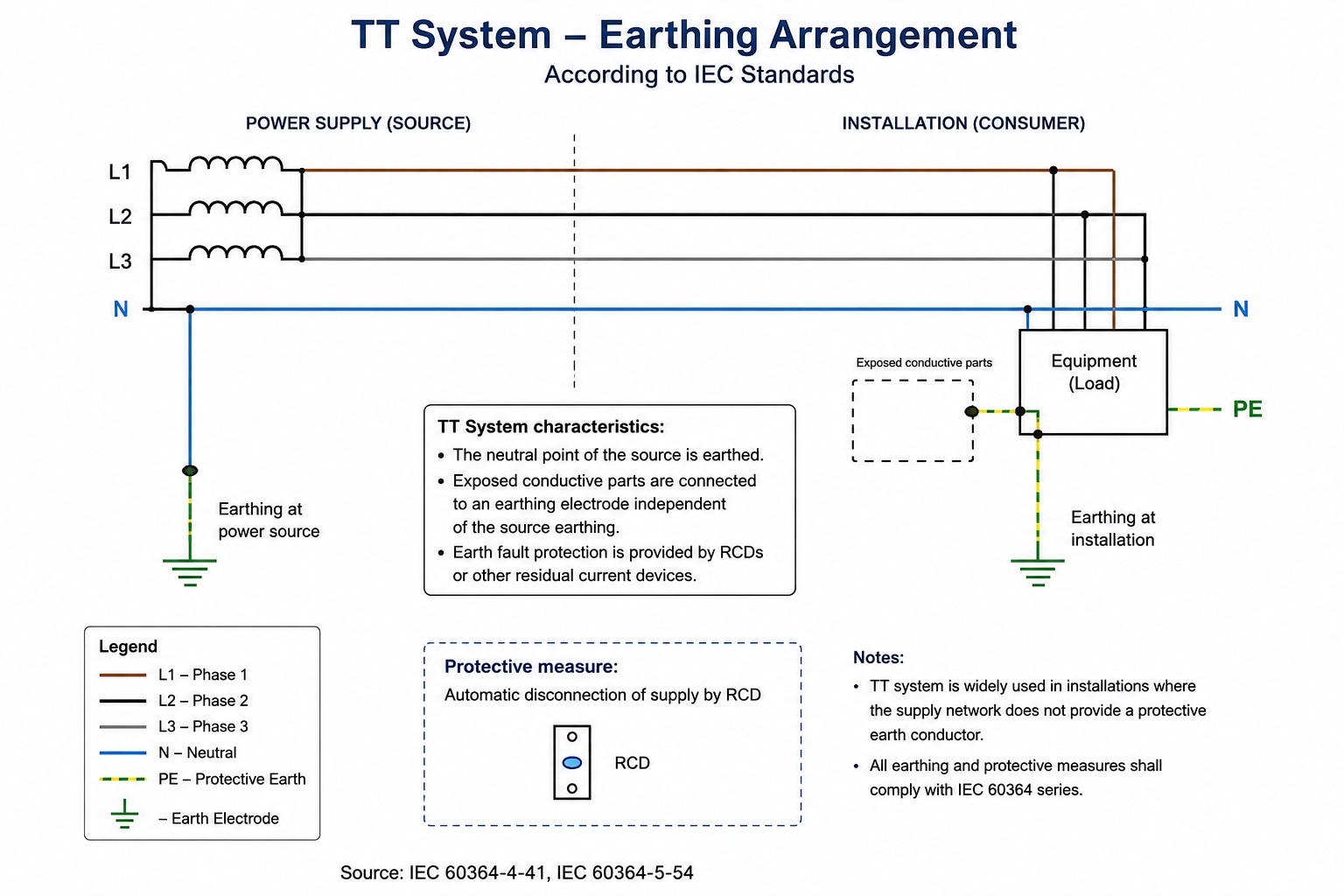

2. Sơ đồ nguyên lý hệ thống điện TT

Giải thích sơ đồ:

- Nguồn: trung tính N nối đất trực tiếp tại trạm.

- Tải: vỏ thiết bị nối vào PE, PE này nối đất riêng.

- Khi có sự cố, dòng rò đi xuống đất và được RCD (thiết bị bảo vệ dòng rò_Aptomat chống giật, CB chống sét , Cầu dao chống rò) phát hiện để ngắt mạch.

3. Nguyên lý hoạt động hệ thống điện TT

- Trong vận hành bình thường: dòng điện đi từ dây pha → tải → dây trung tính (N) → về nguồn.

- Khi có dòng rò hoặc chạm vỏ: dòng điện đi xuống đất qua tiếp địa PE riêng tại tải.

- Vì dòng này không đủ lớn để CB thường (MCB, MCCB) ngắt, nên bắt buộc phải dùng RCD (Residual Current Device) để phát hiện sự chênh lệch dòng điện và ngắt nhanh trong ≤ 0,3 giây.

4. Ưu điểm của hệ thống điện TT

- An toàn cao cho con người: cách ly sự cố từng khu vực.

- Dễ áp dụng trong dân dụng: biệt thự, nhà ở, trường học…

- Cho phép ngắt nhanh khi có dòng rò, hạn chế cháy nổ.

- Tách biệt hệ thống tiếp địa tại tải, tránh lan truyền sự cố từ lưới điện nguồn.

5. Nhược điểm của hệ thống điện TT

- Chi phí thi công cao hơn TN-C vì phải làm tiếp địa riêng.

- Phụ thuộc chất lượng tiếp địa tại tải: nếu điện trở đất lớn, RCD có thể không tác động đúng.

- Bắt buộc lắp RCD (thiết bị bảo vệ dòng rò_Aptomat chống giật, CB chống sét, Cầu dao chống rò) cho từng mạch → tốn chi phí hơn.

6. Ứng dụng thực tế

Hệ thống TT thường được áp dụng trong các công trình:

- Nhà ở, biệt thự cao cấp.

- Trường học, bệnh viện nhỏ.

- Khách sạn, homestay.

- Các công trình tạm hoặc vùng có thể xây dựng tiếp địa độc lập dễ dàng.

7. So sánh hệ thống TT với TN-S và TN-C

   Hệ thống điện TT là lựa chọn phổ biến trong dân dụng và bán công nghiệp nhờ an toàn, tách biệt sự cố và dễ thiết kế. Tuy nhiên, để vận hành đúng chuẩn, bắt buộc phải:

- Thi công hệ thống tiếp địa chất lượng, điện trở đất ≤ 4Ω (theo TCVN).

- Lắp thiết bị chống dòng rò (RCD) cho từng mạch bảo vệ.

- Trong các công trình hiện đại có yêu cầu chống sét lan truyền , TT vẫn là giải pháp khả thi, nhưng nếu cần mức độ ổn định và EMC (không bị nhiễu + không gây nhiễu) cao, nên ưu tiên TN-S.
