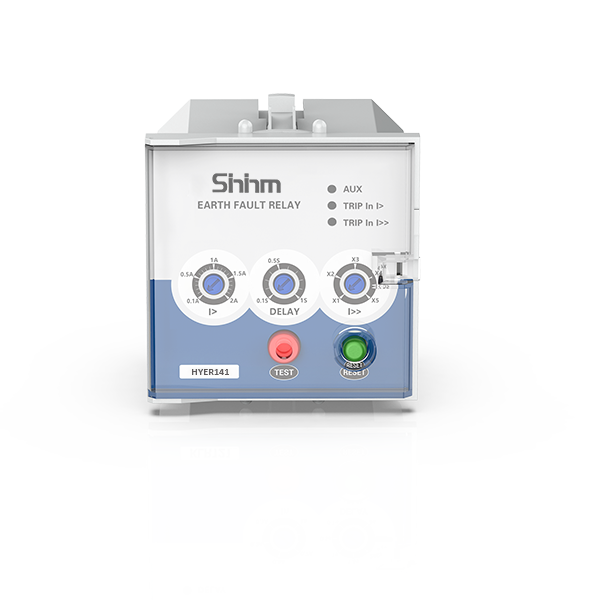

Relay bảo vệ chạm đất HYER141 – Earth Fault Relay Sininm là thiết bị bảo vệ chuyên dụng dùng để phát hiện và xử lý sự cố pha–đất trong hệ thống điện hạ thế và trung thế hạ áp. Thiết bị hoạt động dựa trên tín hiệu từ CT từng pha (dòng thứ cấp 5A), cho phép giám sát chính xác dòng sự cố chạm đất và tác động ngắt mạch kịp thời.
HYER141 hỗ trợ bảo vệ hai cấp gồm Low-set (IDMT – có thời gian trễ) và High-set (tác động tức thời), phù hợp cho các hệ thống điện công nghiệp yêu cầu chọn lọc bảo vệ cao, ổn định và an toàn.
Thông số kỹ thuật – Relay bảo vệ chạm đất HYER141
| Thông số | Giá trị |
| Model | HYER141 |
| Thương hiệu | Sininm |
| Loại thiết bị | Earth Fault Relay – Relay bảo vệ chạm đất |
| Dòng định mức CT (In) | 5 A |
| Tần số định mức | 50 / 60 Hz |
| Công suất tiêu thụ (Burden) | < 0.3 VA tại In |
| Khả năng chịu nhiệt | 4 × In (liên tục) |
| Điện áp nguồn cấp | 198 – 265 V AC hoặc 90 – 120 V AC |
| Tần số nguồn cấp | 50 / 60 Hz |
| Công suất tiêu thụ | < 3 VA |
| Kiểu tiếp điểm | 1 tiếp điểm giữ (manual reset) + 1 tiếp điểm không giữ (auto reset) |
| Dòng chịu tải tiếp điểm | 6 A / 250 V AC (cosφ = 1) |
| Vật liệu tiếp điểm | Hợp kim bạc (Silver alloy) |
| Thời gian tác động | ≤ 15 ms |
| Tuổi thọ điện | 100.000 lần thao tác (tại dòng định mức) |
| Tuổi thọ cơ | 5 × 10⁶ lần thao tác |
| Chỉ thị trạng thái | LED xanh (nguồn), chỉ thị tác động |
| Độ chính xác điều chỉnh | < ±5% |
| Độ lặp lại | < 0.5% toàn thang |
| Dải chỉnh Low-set (Is) | 0.1 – 2.0 A |
| Thời gian trễ Low-set | 0.01 – 1.0 s |
| Dải chỉnh High-set (I>>) | Lên tới 5 × Is |
| Thời gian High-set | Tác động tức thời |
| Phương thức lắp đặt | Gắn mặt tủ / DIN rail / bắt vít |
| Kích thước mặt trước | DIN 96 × 96 mm |
| Khối lượng | 0.9 kg |
| Bảo hành | 12 tháng |
Chứng nhận & xuất xứ
- Thương hiệu: Sininm
- Xuất xứ: Trung Quốc
- Thiết bị được thiết kế cho hệ thống điện hạ thế công nghiệp
- Có đầy đủ CO, CQ theo từng lô hàng cung cấp
Lợi ích khi sử dụng Relay bảo vệ chạm đất HYER141
- Giám sát sự cố chạm đất liên tục 24/7, phát hiện sớm rủi ro.
- Giảm thiểu hư hỏng thiết bị và nguy cơ mất an toàn điện.
- Cho phép chọn lọc bảo vệ tốt nhờ đặc tính IDMT.
- Phù hợp cho tủ điện yêu cầu mức độ an toàn cao.
- Dễ dàng tích hợp với contactor hoặc MCCB trong hệ thống điện công nghiệp.
Ứng dụng thực tế của Relay bảo vệ chạm đất HYER141
HYER141 được sử dụng rộng rãi trong:
- Tủ điện nhà máy, khu công nghiệp
- Trạm bơm, trạm xử lý nước
- Hệ thống HVAC công nghiệp
- Tủ phân phối điện yêu cầu bảo vệ chạm đất chọn lọc
Định hướng giải pháp bảo vệ tổng thể
Để hệ thống điện vận hành an toàn – ổn định – bền bỉ, relay bảo vệ chạm đất HYER141 nên được kết hợp đồng bộ với:
- CT từng pha đạt chuẩn kỹ thuật
- Thiết bị bảo vệ quá dòng, ngắn mạch
- Hệ thống tiếp địa đạt chuẩn
Việc phối hợp nhiều cấp bảo vệ giúp phát hiện sớm sự cố, ngắt mạch đúng thời điểm và giảm thiểu rủi ro cho thiết bị cũng như con người.
Vì sao chọn mua Relay bảo vệ chạm đất HYER141 tại Tân Tiến?
- Cung cấp thiết bị Sininm chính hãng, nguồn gốc rõ ràng
- Tư vấn kỹ thuật đúng theo ứng dụng thực tế từng hệ thống
- Hỗ trợ lựa chọn CT phù hợp dòng tải
- Chính sách bảo hành – hậu mãi minh bạch
Câu hỏi thường gặp (FAQ) – Relay bảo vệ chạm đất HYER141
Liên hệ tư vấn kỹ thuật & báo giá
Để lựa chọn Relay bảo vệ chạm đất HYER141 – Earth Fault Relay Sininm phù hợp với từng tủ điện và điều kiện vận hành thực tế, khách hàng nên được tư vấn kỹ thuật trước khi lắp đặt nhằm đảm bảo hiệu quả bảo vệ.
Tân Tiến hỗ trợ:
• Tư vấn lựa chọn relay bảo vệ chạm đất và CT phù hợp.

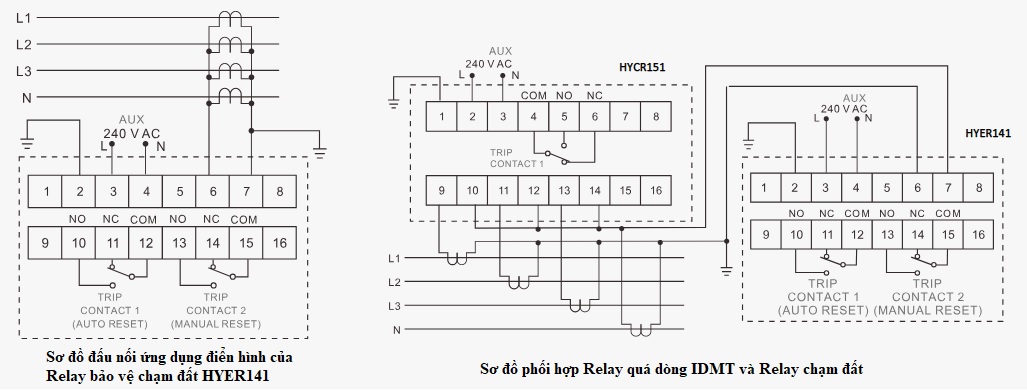

• Hướng dẫn đấu nối HYER141 đúng kỹ thuật.
• Đề xuất giải pháp bảo vệ chạm đất – quá dòng – tiếp địa đồng bộ cho tủ điện nhà máy.
