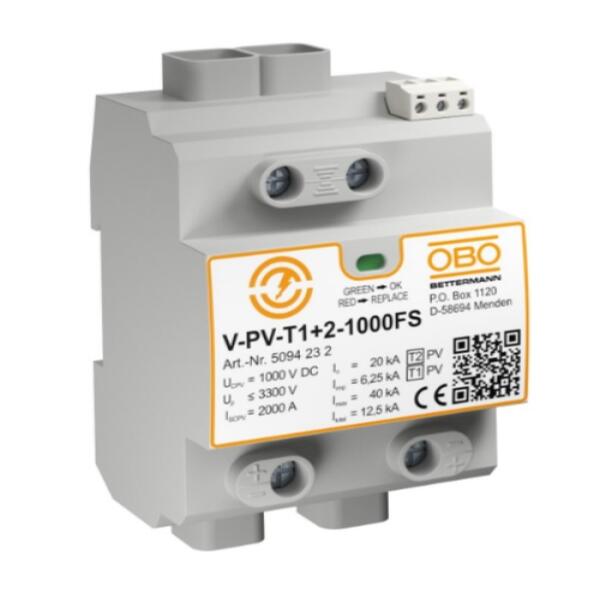

Thiết bị cắt sét solar V-PV-T1+2-1000FS của OBO Bettermann (Đức) là SPD DC Type 1+2 (Class I+II) cao cấp, được trang bị tiếp điểm cảnh báo FS (remote signalling) cho phép giám sát trạng thái SPD từ xa qua hệ thống SCADA hoặc relay báo lỗi trung tâm.
Sản phẩm kết hợp bảo vệ kép chống sét trực tiếp (Iimp 12,5kA – 10/350µs) và chống sét lan truyền (Imax 40kA – 8/20µs) trong cùng module, bảo vệ toàn diện cho combiner box, inverter, và đường DC 1000V trong hệ thống điện mặt trời.
Với cấu trúc Y-circuit chống lỗi nối đất, hiển thị trạng thái trực quan, thời gian đáp ứng <25ns, thiết bị đảm bảo an toàn tuyệt đối và đạt chuẩn quốc tế EN 61643-11 / IEC 62305 / IEC 60364-7-712.
Thông số kỹ thuật – Thiết bị cắt sét solar V-PV-T1+2-1000FS
| Thông số | Giá trị |
| Mã hàng | 5094232 |
| Loại thiết bị | SPD DC – Type 1+2 – Class I+II |
| Ứng dụng | Hệ thống điện mặt trời (PV) 1000V DC |
| Điện áp làm việc liên tục (Uc) | 1000 V DC |
| Cấp bảo vệ điện áp (Up) | ≤ 3,3 kV |
| Dòng sét trực tiếp (Iimp, 10/350 µs) | 12,5 kA |
| Dòng xả cực đại (Imax, 8/20 µs) | 40 kA |
| Dòng xả định mức (In, 8/20 µs) | 20 kA |
| Mạch bảo vệ | Y-circuit + FS remote signalling |
| Tiếp điểm FS (remote signalling) | Changeover, tiềm năng tự do |
| Cấu hình | 4 module – CombiController PV block |
| Dòng tải định mức | 50 A |
| Hiển thị trạng thái | Có – trực quan |
| Thời gian đáp ứng | < 25 ns |
| Cầu chì dự phòng | Không cần (đã tích hợp) |
| Kiểu lắp đặt | Thanh DIN 35 mm |
| Cấp bảo vệ | IP20 |
| Nhiệt độ làm việc | -40°C đến +80°C |
| Kích thước (DxRxC) | 65.5 × 71.2 × 120 mm |
| Bảo vệ vùng | LPZ 0 → 2 |
| Tiêu chuẩn | EN 61643-11, IEC 62305, IEC 60364-7-712 |
| Thương hiệu / Xuất xứ | OBO Bettermann – Đức |
| Bảo hành | 48 tháng |
Ưu điểm nổi bật của V-PV-T1+2-1000FS
- Kết hợp bảo vệ kép Type 1+2 (Class I+II) – chống sét trực tiếp và lan truyền cho hệ PV 1000V.
- Tích hợp tiếp điểm cảnh báo FS (Failure Signalling) – cho phép kết nối relay hoặc SCADA để giám sát SPD từ xa.
- Không cần cầu chì dự phòng, tiết kiệm không gian lắp đặt và chi phí.
- Cấu trúc Y-circuit ổn định, chống rò DC, giảm nguy cơ lỗi nối đất.
- Dòng chịu sét mạnh (Iimp 12.5kA / Imax 40kA) – bảo vệ combiner box & inverter hiệu quả.
- Đạt chuẩn IEC 61643-11, IEC 62305, IEC 60364-7-712, phù hợp tiêu chuẩn thiết kế quốc tế.
Ứng dụng - Thiết bị cắt sét solar V-PV-T1+2-1000FS
Thiết bị cắt sét solar V-PV-T1+2-1000FS được sử dụng cho hệ thống điện mặt trời có chống sét trực tiếp, điện áp hoạt động đến 1000V DC, điển hình tại:
- Combiner box (PV string/array box): bảo vệ các chuỗi PV và bus DC.
- Trước đầu vào inverter: ngăn xung sét lan truyền, bảo vệ linh kiện công suất.
- Solar rooftop / solar farm 1000V DC: các dự án quy mô lớn, yêu cầu giám sát từ xa qua FS.
Khi kết hợp cùng SPD AC Type 1+2 (V50-3+NPE+FS-280 hoặc MCF100-3+NPE+FS), hệ PV đạt chuẩn bảo vệ đồng bộ DC–AC, đảm bảo an toàn tuyệt đối và vận hành ổn định lâu dài.
