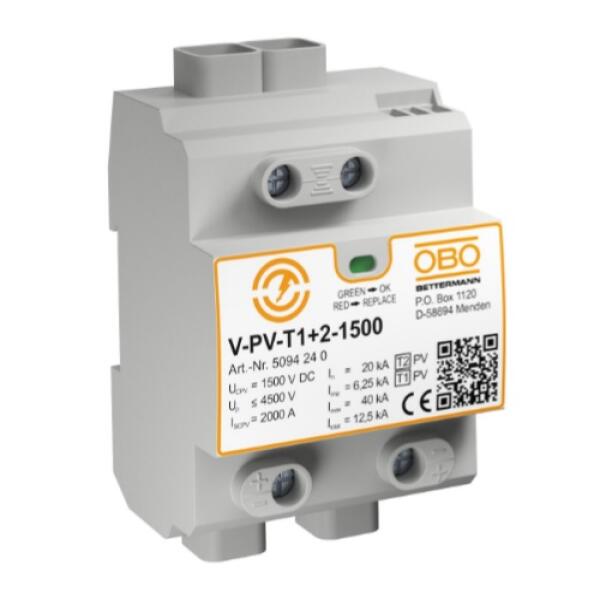

Thiết bị cắt sét solar V-PV-T1+2-1500 của OBO Bettermann (Đức) là SPD DC Type 1+2 (Class I+II) cao cấp, được thiết kế để bảo vệ kép chống lại sét trực tiếp (10/350µs) và sét lan truyền (8/20µs) trong hệ thống điện mặt trời điện áp cao 1500V DC.
Sản phẩm sử dụng mạch Y-circuit ổn định, varistor công suất lớn, có hiển thị trạng thái hoạt động trực quan, và thời gian đáp ứng nhanh <25ns.
Cấu trúc CombiController PV block cho phép lắp DIN rail 35mm, thích hợp cho combiner box hoặc đầu vào inverter trong các hệ PV quy mô lớn.
Thiết bị đạt chuẩn EN 61643-11, IEC 62305, IEC 60364-7-712, đảm bảo khả năng liên kết đẳng thế sét trực tiếp (LPZ 0→2) và an toàn tuyệt đối cho các dự án solar farm hoặc rooftop 1500V DC.
Thông số kỹ thuật – Thiết bị cắt sét solar V-PV-T1+2-1500
| Thông số | Giá trị |
| Mã hàng | 5094240 |
| Loại thiết bị | SPD DC – Type 1+2 – Class I+II |
| Ứng dụng | Hệ thống điện mặt trời (PV) 1500V DC |
| Điện áp làm việc liên tục (Uc) | 1500 V DC |
| Cấp bảo vệ điện áp (Up) | ≤ 4,5 kV |
| Dòng sét trực tiếp (Iimp, 10/350 µs) | 12,5 kA |
| Dòng xả cực đại (Imax, 8/20 µs) | 40 kA |
| Dòng xả định mức (In, 8/20 µs) | 20 kA |
| Mạch bảo vệ | Y-circuit chống lỗi nối đất |
| Hiển thị trạng thái | Có – trực quan |
| Thời gian đáp ứng | < 25 ns |
| Cầu chì dự phòng | Không cần (đã tích hợp) |
| Dòng tải định mức | 50 A |
| Cấu hình | 4 module – CombiController PV block |
| Cấp bảo vệ vỏ | IP20 |
| Kiểu lắp đặt | Thanh DIN 35 mm |
| Nhiệt độ làm việc | -40°C đến +80°C |
| Kích thước (DxRxC) | 65.5 × 71.2 × 120 mm |
| Bảo vệ vùng | LPZ 0 → 2 |
| Tiêu chuẩn | EN 61643-11, IEC 62305, IEC 60364-7-712 |
| Thương hiệu / Xuất xứ | OBO Bettermann – Đức |
| Bảo hành | 48 tháng |
Ưu điểm nổi bật của V-PV-T1+2-1500
- Kết hợp Type 1+2 (Class I+II) – bảo vệ kép chống sét trực tiếp & lan truyền.
- Dòng chịu sét mạnh (Iimp 12.5kA / Imax 40kA) – đảm bảo an toàn cho hệ PV 1500V DC.
- Không cần cầu chì dự phòng, tích hợp sẵn bộ ngắt bên trong.
- Mạch Y-circuit ổn định, chống rò DC, giảm lỗi nối đất.
- Hiển thị trạng thái trực quan, dễ kiểm tra và bảo trì.
- Đạt tiêu chuẩn EN 61643-11 / IEC 62305 / IEC 60364-7-712, tương thích tiêu chuẩn PV quốc tế.
Ứng dụng - Thiết bị cắt sét solar V-PV-T1+2-1500
Thiết bị cắt sét solar V-PV-T1+2-1500 được sử dụng cho hệ thống điện mặt trời có chống sét trực tiếp, điện áp làm việc 1500V DC, tại các vị trí:
- Combiner box (PV string/array box): bảo vệ bus DC và chuỗi PV.
- Trước đầu vào inverter: chống lan truyền xung sét, bảo vệ linh kiện công suất.
- Solar farm / trạm PV 1500V: phù hợp cho hệ quy mô lớn, yêu cầu bảo vệ Type 1+2.
Khi kết hợp cùng SPD AC Type 1+2 (V50-3+NPE+FS-280 / MCF100-3+NPE+FS), hệ PV đạt chuẩn bảo vệ đồng bộ DC–AC, đảm bảo an toàn tuyệt đối và hiệu quả bền vững lâu dài.
