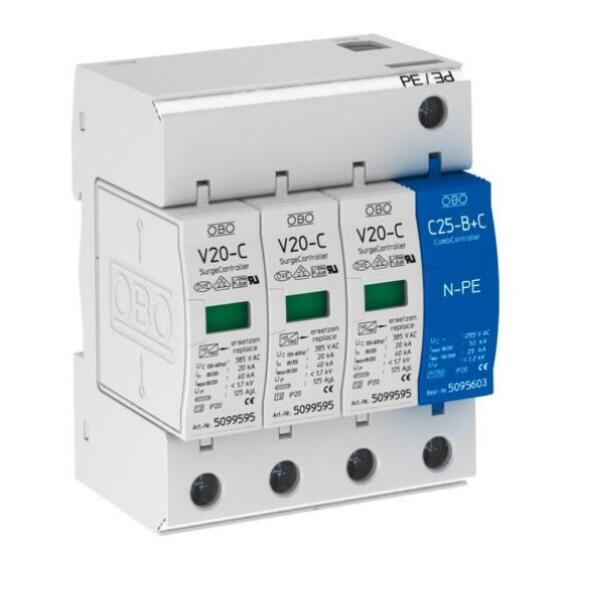

Thiết bị cắt sét V20-C 3+NPE-385 là SPD Type 2 – Class II thuộc dòng SurgeController V20 của OBO Bettermann (Đức), được thiết kế chuyên dụng cho mạng điện TN và TT, bảo vệ toàn diện hệ thống 3 pha + NPE khỏi xung sét lan truyền và quá áp thao tác.
Thiết bị được lắp sẵn 4 cực (L1, L2, L3, N–PE), dạng plug-in module, dễ dàng thay thế mà không cần dụng cụ.
Với khả năng chịu dòng sét lan truyền 40kA/pole (8/20µs) và thời gian đáp ứng <25ns, V20-C 3+NPE-385 phù hợp để bảo vệ tủ điện tổng, tủ phân phối chính hoặc các khu vực có tải điện tử nhạy cảm.
Thông số kỹ thuật – Thiết bị cắt sét V20-C 3+NPE-385
| Thông số | Giá trị |
| Mã hàng | 5094668 |
| Loại thiết bị | SPD Type 2 – Class II – 3 pha + NPE (3+1) |
| Mạng điện | TN, TT |
| Điện áp danh định (Un) | 230/400 V AC |
| Điện áp làm việc liên tục (Uc) | 385 V AC |
| Dòng xả định mức (In – 8/20µs) | 20 kA/pole |
| Dòng xả cực đại (Imax – 8/20µs) | 40 kA/pole, tổng 80 kA |
| Cấp bảo vệ điện áp (Up) | ≤ 1.7 kV |
| Thời gian đáp ứng | < 25 ns |
| Cầu chì bảo vệ | ≤ 125 A gL/gG |
| Cấu hình | 3 pha + N/PE (4 cực) |
| Hiển thị trạng thái | Có (Visual Display) |
| Tiếp điểm RS | Không có |
| Kiểu lắp đặt | DIN rail 35 mm |
| Nhiệt độ làm việc | -40 °C … +80 °C |
| Cấp bảo vệ | IP20 |
| Vật liệu | Nhựa PA UL94-V0, chống cháy lan |
| Tiêu chuẩn | IEC 61643-11, EN 61643-11, IEC 62305, VDE 0100-534 |
| Bảo hành | 48 tháng |
Chứng nhận & xuất xứ
• Xuất xứ: OBO Bettermann – Đức.
• Đạt chuẩn quốc tế: IEC 61643-11, IEC 62305, VDE 0100-534.
• Có đầy đủ CO, CQ, PL, INV, đảm bảo hồ sơ nghiệm thu và chứng minh nguồn gốc xuất xứ rõ ràng.
Lợi ích khi sử dụng V20-C 3+NPE-385
• Bảo vệ toàn diện hệ thống điện 3 pha + NPE khỏi xung sét lan truyền.
• Cấu trúc module plug-in, dễ dàng bảo trì và thay thế.
• Cấp bảo vệ điện áp ≤1.7kV, phù hợp cho thiết bị điện tử nhạy cảm.
• Dòng xả 40kA/pole, thích hợp công trình công nghiệp, trung tâm dữ liệu, tòa nhà cao tầng.
• Đạt chuẩn IEC/VDE, đảm bảo chất lượng, tuổi thọ và độ tin cậy cao.
Ứng dụng – Thiết bị cắt sét V20-C 3+NPE-385
Thiết bị cắt sét V20-C 3+NPE-385 được ứng dụng rộng rãi trong:
• Tủ điện tổng hoặc tủ phân phối 3 pha của tòa nhà, nhà máy, khu công nghiệp.
• Hệ thống điện 400/230V có tải nhạy cảm như PLC, UPS, thang máy, inverter.
• Công trình dân dụng, trung tâm thương mại, bệnh viện, trường học có yêu cầu chống sét lan truyền.
• Khu vực LPZ 1–2 hoặc LPZ 2–3 theo chuẩn IEC 62305, tầng bảo vệ thứ cấp sau SPD Type 1.
