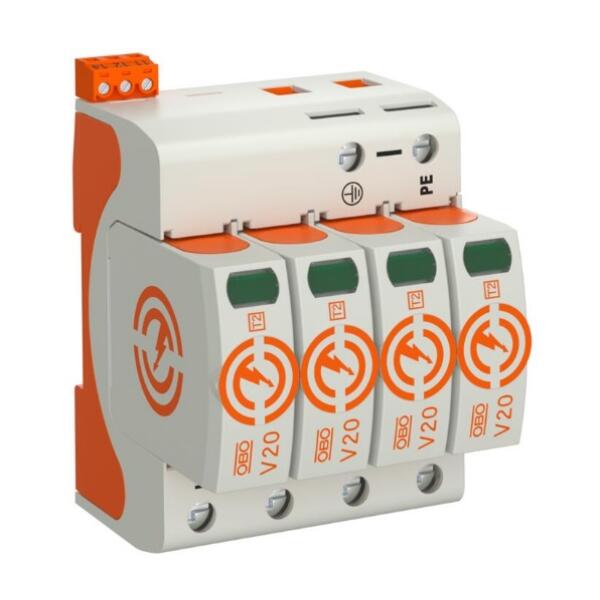

Thiết bị cắt sét V20-4+FS-385 thuộc dòng SurgeController V20 của OBO Bettermann (Đức) – là SPD Type 2 (Class II) chuyên dụng cho bảo vệ tủ điện chính và tủ phân phối phụ trong hệ thống điện 3 pha.
Sản phẩm được thiết kế 4 cực (L1, L2, L3, N), thích hợp cho mạng TN, TT, TN-C-S với điện áp làm việc 385V AC, đáp ứng yêu cầu bảo vệ chống sét lan truyền theo tiêu chuẩn IEC 61643-11 và VDE 0100-534. Model FS (remote signalling) có tiếp điểm cảnh báo từ xa, giúp kỹ sư dễ dàng giám sát tình trạng SPD từ hệ thống BMS hoặc tủ điều khiển trung tâm.
Thông số kỹ thuật – Thiết bị cắt sét V20-4+FS-385
| Thông số | Giá trị |
| Mã hàng | 5095304 |
| Loại thiết bị | SPD Type 2 – Class II |
| Mạng điện | TN, TT, TN-C-S |
| Điện áp danh định (Un) | 350 V AC |
| Điện áp làm việc liên tục (Uc) | 385 V AC |
| Dòng xả định mức (In – 8/20µs) | 20 kA/pole |
| Dòng xả cực đại (Imax – 8/20µs) | 40 kA/pole, tổng 160 kA |
| Cấp bảo vệ điện áp (Up) | ≤ 1.7 kV |
| Thời gian đáp ứng | < 25 ns |
| Cầu chì bảo vệ | ≤ 160 A gL/gG |
| Cấu hình | 4P (3 pha + N) |
| Hiển thị trạng thái | Có (Visual Display) |
| Tiếp điểm cảnh báo từ xa | Có (RS – Changeover) |
| Kiểu lắp đặt | DIN rail 35 mm |
| Nhiệt độ làm việc | -40 °C … +80 °C |
| Cấp bảo vệ | IP20 |
| Vật liệu | Nhựa PA UL94-V0 |
| Tiêu chuẩn | IEC 61643-11, EN 61643-11, IEC 62305, UL 1449 |
| Bảo hành | 48 tháng |
Chứng nhận & xuất xứ
• Xuất xứ: OBO Bettermann – Đức.
• Đạt chuẩn quốc tế: IEC 61643-11, IEC 62305, VDE 0100-534, UL 1449.
• Có đầy đủ CO, CQ, PL, INV phục vụ hồ sơ nghiệm thu dự án và kỹ thuật.
Lợi ích khi sử dụng V20-4+FS-385
• Bảo vệ an toàn cho toàn bộ hệ thống điện 3 pha, giảm thiểu thiệt hại do sét lan truyền.
• Có tín hiệu cảnh báo từ xa RS, hỗ trợ giám sát kỹ thuật tự động.
• Cấp bảo vệ điện áp ≤1.7kV, đáp ứng yêu cầu thiết bị điện tử nhạy cảm.
• Cấu hình module plug-in, thay thế dễ dàng khi SPD đến hạn tuổi thọ.
• Đạt chuẩn IEC/VDE, đảm bảo chất lượng, độ tin cậy và tuổi thọ cao.
Ứng dụng – Thiết bị cắt sét V20-4+FS-385
Thiết bị cắt sét V20-4+FS-385 được lắp đặt rộng rãi trong:
• Tủ điện tổng hoặc tủ phân phối trong tòa nhà, nhà máy, khu công nghiệp.
• Hệ thống điện 3 pha có nhiều tải nhạy cảm như thang máy, UPS, PLC, inverter.
• Các công trình dân dụng, thương mại hoặc trung tâm dữ liệu có yêu cầu cao về bảo vệ nguồn.
• Công trình có tiêu chuẩn LPZ 1–2 hoặc LPZ 2–3, theo IEC 62305.
Câu hỏi thường gặp (FAQ) - Thiết bị cắt sét V20-4+FS-385
