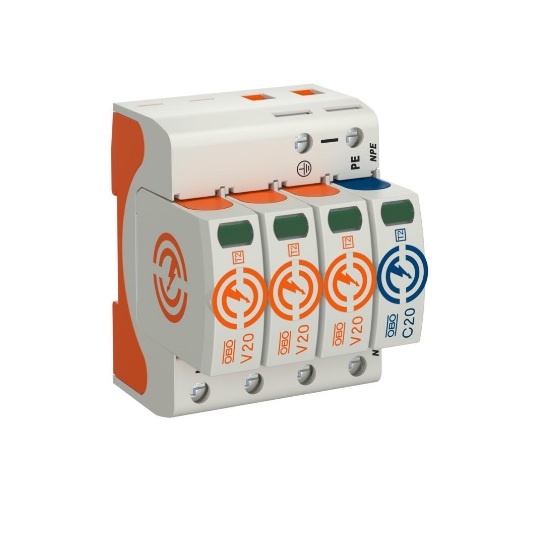

Thiết bị cắt sét V20-3+NPE-385 - Trong hệ thống điện hạ thế, các xung quá áp do sét lan truyền hoặc thao tác đóng cắt trên lưới có thể gây hỏng hóc nghiêm trọng cho thiết bị. Thiết bị cắt sét V20-3+NPE-385 là SPD Type 2 – Class II, cấu hình 3P+NPE, bảo vệ đồng thời cả pha và trung tính so với đất.
Sản phẩm có khả năng xả dòng sét đến 40kA (L-N) và 60kA (N-PE), được thiết kế dạng module, lắp trên thanh DIN rail, phù hợp nhiều ứng dụng từ công nghiệp đến dân dụng.
Thông số kỹ thuật – Thiết bị cắt sét V20-3+NPE-385
| Thông số | Giá trị |
| Mã hàng | 5095273 |
| Loại thiết bị | SPD Type 2 – Class II – 3P+NPE |
| Điện áp định mức (Un) | 230 V AC |
| Điện áp làm việc liên tục (Uc) | 385 V AC (L-N), 255 V AC (N-PE) |
| Dòng xả định mức (In, 8/20µs) | 20 kA (L-N), 20 kA (N-PE) |
| Dòng xả cực đại (Imax, 8/20µs) | 40 kA (L-N), 60 kA (N-PE) |
| Điện áp dư (Up) | ≤ 1,7 kV (L-N), ≤ 1,3 kV (N-PE) |
| Thời gian đáp ứng | < 25 ns (L-N), < 100 ns (N-PE) |
| Cấu hình | 3 pha + NPE |
| Kiểu lắp đặt | DIN rail 35 mm |
| Cầu chì bảo vệ | ≤ 160 A gL/gG |
| Tín hiệu cảnh báo | Không có (chỉ hiển thị quang học) |
| Nhiệt độ làm việc | -40 °C … +80 °C |
| Cấp bảo vệ | IP20 |
| Vật liệu vỏ | Nhựa PA UL 94 V-0 |
| Tiêu chuẩn | IEC 61643-11, VDE 0100-443, UL 1449, ÖVE |
| Trọng lượng | 2,0308 kg/chiếc |
| Bảo hành | 48 tháng |
Chứng nhận & xuất xứ
- Xuất xứ: OBO Bettermann – Đức.
- Đạt chuẩn quốc tế: IEC 61643-11, UL 1449, VDE KEMA.
- Đầy đủ CO, CQ chứng minh nguồn gốc và chất lượng.
Lợi ích khi sử dụng V20-3+NPE-385
- Bảo vệ đồng thời cả dây pha và dây trung tính với đất.
- Thiết kế module tháo lắp dễ dàng, thuận tiện bảo trì.
- Đạt chuẩn quốc tế IEC/VDE, độ bền cao, hiệu suất ổn định.
- Giúp công trình vận hành liên tục, giảm thiểu sự cố gián đoạn.
Ứng dụng thực tế
Thiết bị cắt sét V20-3+NPE-385 thường được sử dụng trong:
- Nhà máy, khu công nghiệp : bảo vệ tủ điện chính, dây chuyền sản xuất.
- Tòa nhà cao tầng, trung tâm thương mại : bảo vệ HVAC, thang máy, hệ thống điện tử nhạy cảm.
- Hệ thống năng lượng tái tạo (PV) : bảo vệ inverter và tủ phân phối AC.
- Biệt thự, công trình dân dụng : bảo vệ hệ thống điện sinh hoạt, thiết bị điện tử cao cấp.
Câu hỏi thường gặp (FAQ) - Thiết bị cắt sét V20-3+NPE-385
1. V20-3+NPE-385 khác gì so với V20-3+NPE+FS-385?
👉 Model này không có tiếp điểm cảnh báo từ xa (RS), chỉ hiển thị trạng thái bằng chỉ thị quang học.
2. Khi nào kỹ sư nên chọn SPD NPE như model này?
👉 Khi hệ thống thuộc mạng TN-S, TN-C-S hoặc TT , cần bảo vệ cả dây trung tính, đặc biệt với tải nhạy cảm.
3. Có thể lắp trong tủ nhánh không?
👉 Có. SPD phù hợp cả tủ tổng lẫn tủ nhánh, giúp bảo vệ nhiều tầng lớp.
4. Yêu cầu về tiếp địa khi dùng SPD này là gì?
👉 Điện trở tiếp địa cần đạt ≤ 4Ω , theo tiêu chuẩn quốc tế.
