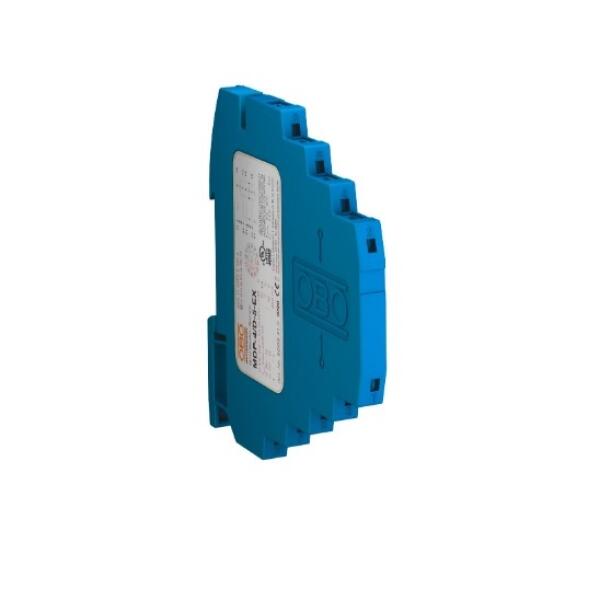

Thiết bị chống sét tín hiệu MDP-4 D-48 EX
Trong các khu vực có nguy cơ cháy nổ như dầu khí, hóa chất hoặc trạm quan trắc, sự cố sét lan truyền tín hiệu có thể dẫn đến hỏng hóc nghiêm trọng.
Thiết bị chống sét tín hiệu MDP-4 D-48 EX của OBO Bettermann (Đức) là SPD tín hiệu Type 1+2+3 (D1+C2+C1), thiết kế cho mạch đo lường 48V, được chứng nhận IEC 61643-21, ATEX II 2(1)G, đáp ứng yêu cầu khắt khe về an toàn trong vùng Ex Zone 1/21 và 2/22.
Thông số kỹ thuật – Thiết bị chống sét tín hiệu MDP-4 D-48 EX
Thông số | Giá trị |
|---|---|
| Mã hàng | 5098452 |
| Loại thiết bị | SPD tín hiệu – Type 1+2+3 (D1+C2+C1) |
| Cấu hình | 4 cực, đấu nối nối tiếp (series) |
| Điện áp danh định (Un) | 48 V |
| Điện áp làm việc liên tục (Uc) | 41 V AC / 58 V DC |
| Dòng xả tổng (10/350 µs, D1) | 2 kA |
| Dòng xả tổng (8/20 µs) | 10 kA |
| Khả năng chịu xung C1 | 0,5 kV / 0,25 kA (8/20 µs) |
| Khả năng chịu xung C2 | 5 kV / 2,5 kA (8/20 µs) |
| Điện áp bảo vệ (Up, wire-wire) | < 95 V |
| Điện áp bảo vệ (Up, wire-earth) | < 800 V |
| Trở kháng nối tiếp | 2,35 Ω ± 5% |
| Dung sai | < 40 pF |
| Suy hao tín hiệu (insertion loss) | ≤ 3 dB |
| Dải tần hoạt động | 0 – 100 MHz |
| Dòng tải định mức | 0,4 A AC / 0,58 A DC |
| Tiêu chuẩn | IEC 61643-21, ATEX II 2(1) G Ex ia [ia Ga] IIC T4, UL |
| Kiểu lắp đặt | DIN rail 35 mm |
| Kích thước module | 8,7 mm (siêu mỏng) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -40 °C … +80 °C |
Chứng nhận & xuất xứ
- Xuất xứ: OBO Bettermann – Đức.
- Chứng nhận: IEC 61643-21, ATEX, UL-listed.
- Bảo hành: 48 tháng.
- CO, CQ đầy đủ, chứng minh nguồn gốc và chất lượng.
Lợi ích khi sử dụng MDP-4 D-48 EX
- Bảo vệ tín hiệu 48V trong môi trường an toàn nổ (Ex).
- Thiết kế siêu mỏng 8,7 mm, tiết kiệm không gian tủ điện.
- Đấu nối nối tiếp (series), đảm bảo an toàn tuyệt đối.
- Bảo vệ đa cấp (Type 1+2+3), đáp ứng nhiều kịch bản quá áp.
- Được chứng nhận quốc tế ATEX, IEC, UL – độ tin cậy cao.
Ứng dụng thực tế của MDP-4 D-48 EX
Thiết bị chống sét tín hiệu MDP-4 D-48 EX được ứng dụng trong:
- Hệ thống đo lường, quan trắc công nghiệp dùng tín hiệu 48V.
- Khu vực Zone 1/21 và 2/22 trong ngành dầu khí, hóa chất.
- Trạm SCADA, DCS, sensor và thiết bị nhạy cảm trong môi trường nguy hiểm.
- Mạch tín hiệu Ex an toàn nội tại, yêu cầu bảo vệ nghiêm ngặt.
Giải pháp đồng bộ chống sét
Để đạt hiệu quả toàn diện, cần kết hợp đồng bộ:
- SPD tín hiệu (IEC 61643-21) cho các đường dữ liệu/điều khiển.
- SPD nguồn (IEC 61643-11) tại tủ điện tổng.
- Kim thu sét chống sét trực tiếp cho công trình.
- Hệ thống tiếp địa ≤ 1Ω (đối với SPD tín hiệu).
