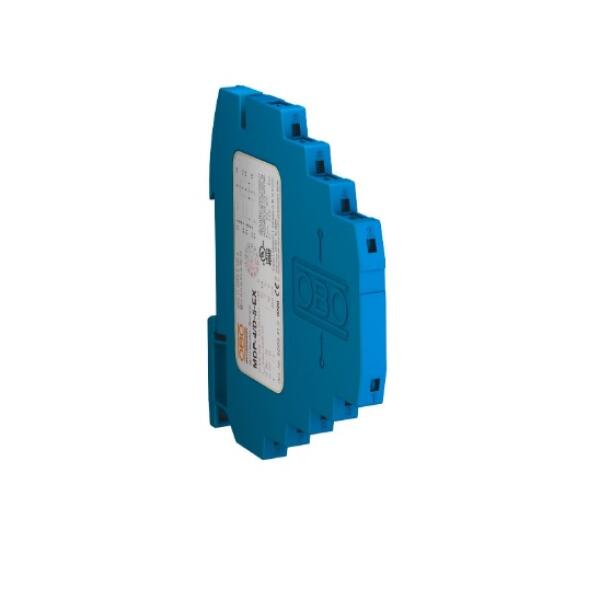

Thiết bị chống sét tín hiệu MDP-4 D-5 EX
Trong các hệ thống công nghiệp có yêu cầu an toàn cao như dầu khí, hóa chất hoặc khu vực dễ cháy nổ, sét lan truyền và quá áp tín hiệu có thể gây nguy hiểm nghiêm trọng.
Thiết bị chống sét tín hiệu MDP-4 D-5 EX của OBO Bettermann (Đức) là SPD tín hiệu Type 1+2+3 (D1+C2+C1), thiết kế cho mạch đo lường 5V, có chứng nhận ATEX, IEC 61643-21, phù hợp lắp đặt trong vùng Ex Zone 1/21 và 2/22.
Thông số kỹ thuật – Thiết bị chống sét tín hiệu MDP-4 D-5 EX
Thông số | Giá trị |
|---|---|
| Mã hàng | 5098412 |
| Loại thiết bị | SPD tín hiệu – Type 1+2+3 (D1+C2+C1) |
| Cấu hình | 4 cực, đấu nối nối tiếp (series) |
| Điện áp danh định (Un) | 5 V |
| Điện áp làm việc liên tục (Uc) | 7 V AC / 10 V DC |
| Dòng xả tổng (10/350 µs, D1) | 2 kA |
| Dòng xả tổng (8/20 µs) | 10 kA |
| Khả năng chịu xung C1 | 0,5 kV / 0,25 kA (8/20 µs) |
| Khả năng chịu xung C2 | 5 kV / 2,5 kA (8/20 µs) |
| Điện áp bảo vệ (Up, wire-wire) | < 35 V |
| Điện áp bảo vệ (Up, wire-earth) | < 800 V |
| Trở kháng nối tiếp | 2,35 Ω ± 5% |
| Dung sai | < 40 pF |
| Suy hao tín hiệu (insertion loss) | ≤ 3 dB |
| Dải tần hoạt động | 0 – 100 MHz |
| Dòng tải định mức | 0,4 A AC / 0,58 A DC |
| Tiêu chuẩn | IEC 61643-21, ATEX II 2(1) G Ex ia [ia Ga] IIC T4 |
| Cách lắp đặt | DIN rail 35 mm |
| Kích thước module | 8,7 mm (siêu mỏng, tiết kiệm không gian) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -40 °C … +80 °C |
Chứng nhận & xuất xứ
- Xuất xứ: OBO Bettermann – Đức.
- Chứng nhận: IEC 61643-21, ATEX, UL-listed.
- Bảo hành: 48 tháng.
- CO, CQ đầy đủ, chứng minh nguồn gốc và chất lượng.
Lợi ích khi sử dụng MDP-4 D-5 EX
- Đảm bảo an toàn cho mạch đo lường, điều khiển trong môi trường Ex.
- Thiết kế siêu mỏng (8,7 mm), tiết kiệm không gian tủ điện.
- Lắp DIN rail nhanh chóng, kết nối không vít, giảm thời gian thi công.
- Bảo vệ đa cấp (Type 1+2+3), hiệu quả trong nhiều kịch bản quá áp.
- Đáp ứng các yêu cầu nghiêm ngặt về an toàn cháy nổ quốc tế.
Ứng dụng thực tế của MDP-4 D-5 EX
Thiết bị chống sét tín hiệu MDP-4 D-5 EX được ứng dụng cho:
- Hệ thống đo lường an toàn nổ (Ex) trong công nghiệp dầu khí, hóa chất.
- Trạm quan trắc, sensor nhạy cảm dùng tín hiệu 5V.
- Hệ thống điều khiển, SCADA, DCS trong khu vực Zone 1/21 và 2/22.
- Mạch tín hiệu công nghiệp cần bảo vệ chống quá áp theo chuẩn ATEX.
Giải pháp đồng bộ chống sét
Để đạt hiệu quả tối ưu, cần triển khai đồng bộ:
- SPD tín hiệu (theo IEC 61643-21) cho các đường dữ liệu/điều khiển.
- SPD nguồn (theo IEC 61643-11) tại tủ phân phối chính.
- Kim thu sét và hệ thống chống sét trực tiếp cho công trình.
- Hệ thống tiếp địa ≤ 1Ω (đối với SPD tín hiệu).
Vì sao chọn mua tại Tân Tiến?
- Sản phẩm chính hãng OBO Bettermann – nhập khẩu Đức.
- Đầy đủ chứng chỉ ATEX, IEC 61643-21, UL.
- Bảo hành chính hãng 48 tháng.
- Tư vấn kỹ thuật bởi đội ngũ giàu kinh nghiệm.
- Hỗ trợ lắp đặt, đo điện trở tiếp địa, bàn giao đúng chuẩn.
- Dịch vụ hậu mãi uy tín, đồng hành cùng khách hàng lâu dài.
Liên hệ tư vấn & báo giá
Để được tư vấn chi tiết và nhận báo giá Thiết bị chống sét tín hiệu MDP-4 D-5 EX nhanh chóng:
- Hotline: 0242 2626 777 – 0901 73 37 37
- Website: tantienco.com
- Địa chỉ:
- Trụ sở: Số 8/323 Xuân Đỉnh, P. Xuân Đỉnh, TP Hà Nội.
- VP: Số 27B/409 An Dương Vương, Phú Thượng, Hà Nội.
- Trụ sở: Số 8/323 Xuân Đỉnh, P. Xuân Đỉnh, TP Hà Nội.
Liên hệ ngay để nhận báo giá thiết bị chống sét tín hiệu MDP-4 D-5 EX, cũng như tư vấn về giải pháp chống sét lan truyền tín hiệu và dịch vụ đo điện trở tiếp địa cho công trình của bạn.
Với kinh nghiệm nhiều năm trong lĩnh vực chống sét, Tân Tiến cam kết mang đến giải pháp bảo vệ hệ thống tín hiệu an toàn, hiệu quả và tiết kiệm chi phí cho mọi công trình — và lựa chọn đáng tin cậy chính là thiết bị chống sét tín hiệu MDP-4 D-5 EX
