Chống sét camera: Giải pháp bảo vệ hệ thống camera giám sát

Vì sao camera thường hỏng sau giông sét?

Chống sét camera - Hệ thống camera thường có thiết bị lắp ngoài trời, tuyến cáp dài và nhiều điểm kết nối giữa nguồn điện với đường truyền tín hiệu. Khi có giông sét, xung quá điện áp có thể đi vào qua nguồn AC/DC, cáp mạng Ethernet/PoE, cáp đồng trục hoặc các đường điều khiển liên quan, gây hỏng camera, switch, đầu ghi và thiết bị trung tâm.

Do đó, chống sét camera không nên chỉ tập trung vào một mắt camera hay một SPD riêng lẻ. Giải pháp cần xem xét toàn bộ kiến trúc hệ thống, từ camera hiện trường, tuyến truyền dẫn, tủ khu vực đến switch, NVR/DVR và phòng điều khiển, để xác định đúng đường xung và vị trí cần bảo vệ.

1. Chống sét camera là gì?

Chống sét camera là giải pháp bảo vệ hệ thống camera giám sát trước xung quá điện áp do sét hoặc các quá trình đóng cắt trong hệ thống điện, có thể truyền tới thiết bị qua đường nguồn, dữ liệu & tín hiệu.

Phạm vi bảo vệ không chỉ giới hạn ở camera mà cần xem xét các thành phần liên quan như nguồn AC/DC, switch PoE, cáp Ethernet, cáp đồng trục, đường điều khiển, đầu ghi DVR/NVR và thiết bị mạng. Tùy kiến trúc CCTV, mỗi đường kết nối có đặc tính điện và nguy cơ chịu xung khác nhau.

Giải pháp thường sử dụng SPD phù hợp cho đường nguồn và đường tín hiệu/dữ liệu, kết hợp với tiếp địa, liên kết đẳng thế và bố trí thiết bị bảo vệ đúng vị trí. Vì vậy, chống sét cho camera cần được xác định theo loại hệ thống, giao diện kết nối và topology thực tế

2. Vì sao hệ thống camera dễ bị ảnh hưởng bởi sét lan truyền?

Khi xuất hiện sét hoặc xung quá điện áp, rủi ro có thể tăng tại:

• Camera ngoài trời: kết nối với hệ thống qua nguồn và đường truyền dẫn kéo dài.
• Tuyến cáp giữa các khu vực: Ethernet/PoE, coaxial hoặc đường điều khiển có thể tạo đường dẫn xung tới thiết bị ở hai đầu.
• Tủ camera, switch mạng: thường tập trung nhiều tuyến từ hiện trường.
• DVR/NVR và hệ thống trung tâm: kết nối với nhiều camera, switch và hạ tầng mạng nên sự cố trên một tuyến có thể ảnh hưởng đến các thiết bị liên quan.

3. Xung quá điện áp có thể đi vào camera bằng những đường nào?

Tùy cấu hình CCTV, xung quá điện áp có thể xâm nhập qua các đường dẫn điện chính sau:

• Nguồn AC: xung có thể truyền từ lưới điện tới tủ nguồn, switch, NVR/DVR, adapter hoặc bộ nguồn DC.
• Nguồn DC 12/24/48V: các tuyến cấp nguồn kéo tới camera hoặc thiết bị ngoài hiện trường cũng cần được xem xét.
• Ethernet/PoE: cùng một cáp mạng có thể truyền dữ liệu và cấp nguồn, tạo đường liên kết trực tiếp giữa camera IP và switch PoE.
• Cáp đồng trục (coaxial): thường gặp ở camera analog, kết nối camera với DVR hoặc thiết bị trung gian.
• RS485 và đường điều khiển: có thể xuất hiện ở camera PTZ hoặc các hệ thống sử dụng tín hiệu điều khiển riêng.
• Các tuyến kim loại liên quan: vỏ cáp, phần tử dẫn điện hoặc kết cấu liên kết giữa các khu vực có thể ảnh hưởng đến chênh lệch điện thế khi xảy ra sự kiện sét.

4. Phải xác định loại hệ thống camera trước khi chọn giải pháp

• Camera Analog: thường sử dụng cáp đồng trục để truyền tín hiệu và một đường nguồn riêng. Khi đánh giá cần xem xét cả coaxial, nguồn cấp và đường điều khiển nếu có.
• Camera IP dùng nguồn riêng: dữ liệu truyền qua Ethernet nhưng camera được cấp nguồn bằng adapter hoặc nguồn DC riêng. Vì vậy, đường mạng và đường cấp nguồn là hai tuyến điện cần được đánh giá độc lập.
• Camera IP dùng PoE: nguồn và dữ liệu cùng truyền trên cáp Ethernet, vì vậy phương án bảo vệ phải đồng thời xét đường truyền dữ liệu và cấp nguồn..
• Hệ thống sử dụng tuyến quang: lõi sợi quang không tạo đường dẫn điện như cáp đồng, nhưng nguồn cấp và các thành phần kim loại liên quan vẫn cần được đánh giá.

Việc xác định đúng Analog, IP nguồn riêng, IP PoE hay kiến trúc có backbone quang là bước cần thiết trước khi lựa chọn thiết bị và xây dựng phương án bảo vệ.

5. Sơ đồ bảo vệ chống sét camera theo kiến trúc hệ thống

Với hệ thống CCTV quy mô lớn, phương án chống sét camera nên được xem xét theo toàn bộ đường kết nối từ hiện trường đến trung tâm, thay vì lựa chọn SPD riêng lẻ cho từng thiết bị. Một kiến trúc điển hình có thể hình dung:

Camera hiện trường → tuyến truyền dẫn → tủ/switch khu vực → backbone → phòng trung tâm → switch/NVR/server

Tại mỗi khu vực, cần xác định thiết bị và tuyến dẫn điện có khả năng đưa xung quá điện áp sang vùng khác:

• Camera hiện trường: đặc biệt các camera ngoài trời, trên cột, mái hoặc khu vực tách biệt.
• Tuyến truyền dẫn: xác định loại cáp, đường đi và khu vực mà tuyến kết nối đi qua.
• Tủ khu vực: nơi tập trung nguồn, switch PoE hoặc thiết bị chuyển đổi từ nhiều camera.
• Backbone: cần phân biệt tuyến cáp đồng với tuyến quang để đánh giá khả năng dẫn xung giữa các khu vực.
• Phòng trung tâm: tập trung switch, DVR/NVR, server và các thiết bị mạng liên quan.

6. Chống sét camera IP và PoE

Các yếu tố kỹ sư cần xem xét gồm:

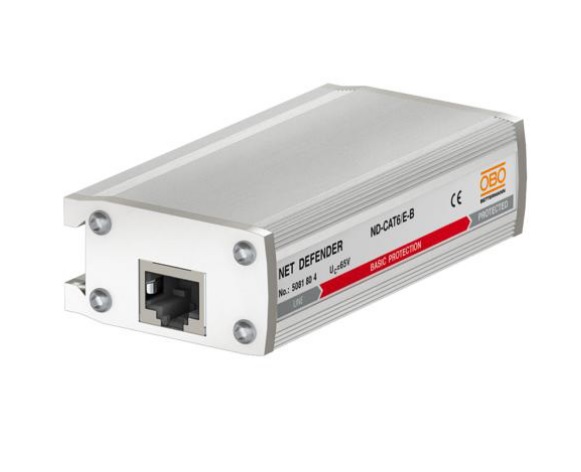

• Tốc độ Ethernet: SPD phải đáp ứng tốc độ truyền của hệ thống như Fast Ethernet, Gigabit Ethernet hoặc mức cao hơn nếu có.

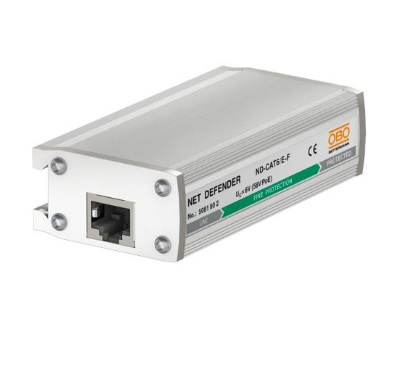

• Chuẩn và công suất PoE: cần phù hợp với phương thức cấp nguồn mà camera và switch đang sử dụng; không nên mặc định mọi SPD RJ45 đều hỗ trợ mọi cấu hình PoE.
• Pin assignment: xác định các chân mang dữ liệu và cấp nguồn để lựa chọn thiết bị bảo vệ có sơ đồ chân tương thích.
• Điện áp làm việc và đặc tính bảo vệ: phải phù hợp với giao diện Ethernet/PoE và thiết bị được bảo vệ.
• Switch PoE: đây là điểm tập trung nhiều tuyến camera, vì vậy cần xem xét nguy cơ xung từ các đường cáp hiện trường truyền về switch và các thiết bị mạng phía sau.

7. Chống sét camera Analog và tín hiệu điều khiển

• Tín hiệu video qua cáp đồng trục: camera kết nối với DVR hoặc thiết bị trung gian qua coaxial/BNC. SPD sử dụng trên tuyến này phải phù hợp với đặc tính tín hiệu, trở kháng, băng thông và đầu nối của hệ thống để hạn chế ảnh hưởng đến chất lượng truyền dẫn.
• Nguồn cấp camera: thường là đường DC riêng từ bộ nguồn hoặc adapter. Thiết bị bảo vệ cần phù hợp với điện áp làm việc, dòng tải và cấu hình nguồn thực tế.
• RS485/đường điều khiển: một số hệ thống PTZ hoặc thiết bị điều khiển sử dụng đường RS485 riêng. Khi đó cần đánh giá thêm SPD tín hiệu có điện áp và đặc tính truyền dẫn tương thích với giao diện này.

8. Bảo vệ nguồn điện của hệ thống camera

Nguồn điện là một trong những đường xung quá điện áp có thể đi vào hệ thống camera. Tùy kiến trúc CCTV, nguồn có thể đi từ tủ điện AC → tủ camera/tủ khu vực → PSU hoặc adapter → nguồn DC cấp cho camera, hoặc cấp trực tiếp cho switch PoE và thiết bị trung tâm.

Khi xây dựng phương án bảo vệ cần xem xét:

• Nguồn AC tại tủ điện: lựa chọn và phối hợp SPD theo hệ thống điện, vị trí lắp đặt và mức bảo vệ yêu cầu; không mặc định một Type SPD cho mọi công trình.
• Tủ camera/tủ khu vực: cần đánh giá nguồn cấp cho switch, PSU, converter và các thiết bị tập trung tại tủ.
• Nguồn DC: với camera sử dụng 12V, 24V hoặc điện áp DC khác, SPD phải phù hợp với điện áp làm việc, dòng tải và cấu hình mạch.
• Phòng trung tâm: switch, DVR/NVR, server và thiết bị mạng cần được xem xét trong phương án bảo vệ nguồn tổng thể.

9. SPD nên đặt ở đâu? Một đầu hay hai đầu tuyến?

Một số yếu tố cần xem xét:

• Camera ngoài trời: các tuyến cáp đồng đi từ ngoài vào công trình hoặc kết nối giữa các khu vực cần được đánh giá tại điểm chuyển tiếp phù hợp.
• Thiết bị ở hai đầu tuyến: camera và switch, DVR/NVR hoặc thiết bị trung gian đều có thể chịu ảnh hưởng của xung xuất hiện trên đường truyền.
• Ranh giới LPZ: khi tuyến cáp đi qua các vùng có mức phơi nhiễm điện từ khác nhau, SPD thường được xem xét tại vị trí đi qua ranh giới bảo vệ.
• Chiều dài và đường đi của cáp: tuyến ngoài trời, đi giữa các tòa nhà hoặc khu vực tách biệt có điều kiện rủi ro khác với tuyến ngắn nằm hoàn toàn bên trong công trình.
• Khoảng cách SPD đến thiết bị: cần bố trí và đấu nối theo yêu cầu kỹ thuật của thiết bị bảo vệ và hướng dẫn nhà sản xuất.

10. Cáp quang có thay đổi bài toán chống sét camera không?

Có. Khi sử dụng cáp quang cho backbone hoặc kết nối giữa các khu vực, lõi sợi quang không dẫn điện, do đó không tạo đường dẫn xung quá điện áp qua chính sợi quang như cáp đồng Ethernet hoặc coaxial. Đây là một lợi thế đáng kể khi thiết kế hệ thống camera phân tán giữa các tòa nhà hoặc khu vực.

Tuy nhiên, sử dụng cáp quang không đồng nghĩa toàn bộ hệ thống camera đã được bảo vệ khỏi ảnh hưởng của sét. Kỹ sư vẫn cần xem xét:

• Nguồn AC/DC cấp cho switch, camera, converter và thiết bị tại hiện trường.
• Switch PoE/tủ khu vực đặt ngoài trời hoặc tại các khu vực phân tán.
• Media converter, switch và thiết bị đầu cuối ở hai phía của tuyến quang.
• Cáp quang có thành phần kim loại như giáp, dây gia cường hoặc cấu trúc composite có phần tử dẫn điện.

11. Tiếp địa và liên kết đẳng thế cho hệ thống camera

Khi thiết kế cần xem xét:

• SPD nguồn và tín hiệu: đấu nối với hệ thống bảo vệ theo thiết kế và hướng dẫn của nhà sản xuất.
• Tủ camera, switch và thiết bị hiện trường: các phần dẫn điện cần được xem xét trong phương án nối đất và liên kết đẳng thế theo thiết kế.
• Kết cấu kim loại liên quan: cột camera, tủ ngoài trời, máng cáp hoặc các phần kim loại khác cần được đánh giá theo vị trí và cấu trúc công trình.
• Hệ thống tiếp địa hiện hữu: cần xác định chức năng và cách liên kết trước khi bổ sung điểm tiếp địa mới.

Không nên mặc định điện trở tiếp địa của hệ thống camera phải ≤1 Ω, ≤4 Ω hoặc ≤10 Ω. Giá trị yêu cầu phải căn cứ vào chức năng tiếp địa, hệ thống điện, thiết kế và tiêu chuẩn áp dụng cho từng công trình.

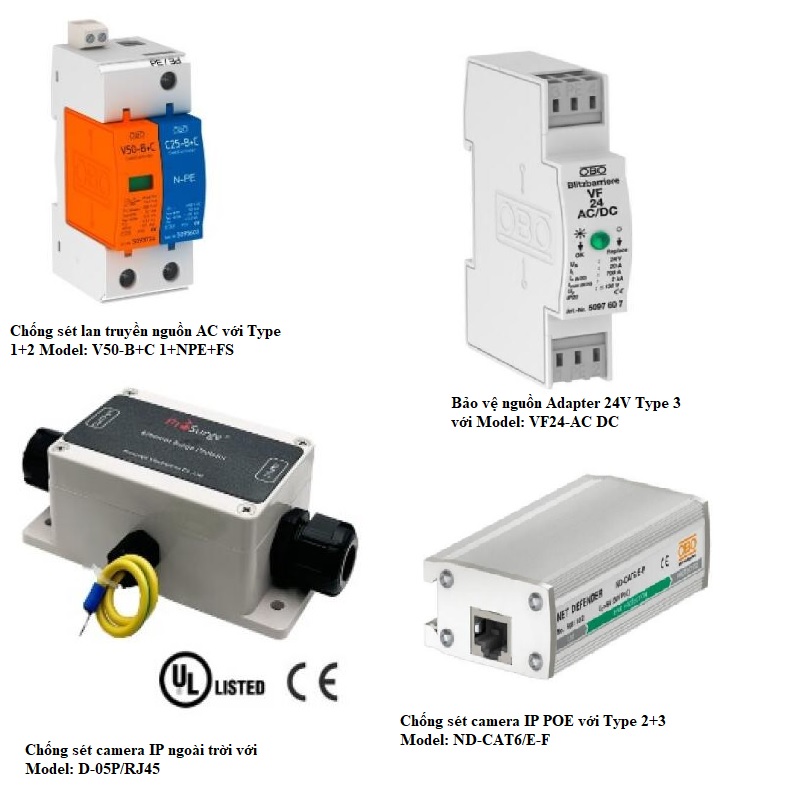

12. Cách chọn thiết bị chống sét camera

Các thông số cần đối chiếu gồm:

• SPD nguồn AC: xác định Type, Uc, Up, Iimp, In, Imax khi các thông số này áp dụng, đồng thời kiểm tra hệ thống điện, số cực và vị trí lắp đặt.
• SPD nguồn DC: cần phù hợp với điện áp làm việc, cấu hình mạch, dòng tải và đặc tính của nguồn cấp cho camera hoặc thiết bị liên quan.
• SPD Ethernet/PoE: kiểm tra tốc độ truyền dữ liệu, băng thông, chuẩn/cấu hình PoE, điện áp, pin assignment, đầu nối và các thông số ảnh hưởng đến đường truyền như insertion loss khi nhà sản xuất công bố.
• SPD coaxial hoặc tín hiệu điều khiển: phải tương thích với interface, trở kháng, điện áp tín hiệu, băng thông và đầu nối của tuyến cần bảo vệ.

13. Những sai lầm thường gặp khi chống sét camera

Một số sai lầm có thể làm giảm hiệu quả bảo vệ dù hệ thống đã được lắp SPD:

• Chỉ bảo vệ nguồn AC: bỏ qua Ethernet/PoE, coaxial, nguồn DC hoặc đường điều khiển có thể đưa xung tới thiết bị.
• Chọn SPD LAN không tương thích PoE: đầu RJ45 phù hợp không đồng nghĩa thiết bị đáp ứng đúng tốc độ mạng và cấu hình cấp nguồn PoE.
• Chỉ bảo vệ tại trung tâm: bỏ qua camera ngoài trời, tủ khu vực và thiết bị ở đầu tuyến.
• Dùng SPD sai interface: lựa chọn không phù hợp với điện áp, băng thông, trở kháng, đầu nối hoặc đặc tính tín hiệu.
• Đấu nối SPD/PE không phù hợp: đường kết nối không hợp lý có thể làm giảm hiệu quả bảo vệ của SPD.
• Bỏ qua topology hệ thống: lựa chọn số lượng và vị trí SPD mà không xét đường đi của cáp, ranh giới khu vực và thiết bị cần bảo vệ.

14. Góc nhìn kỹ thuật từ Tân Tiến

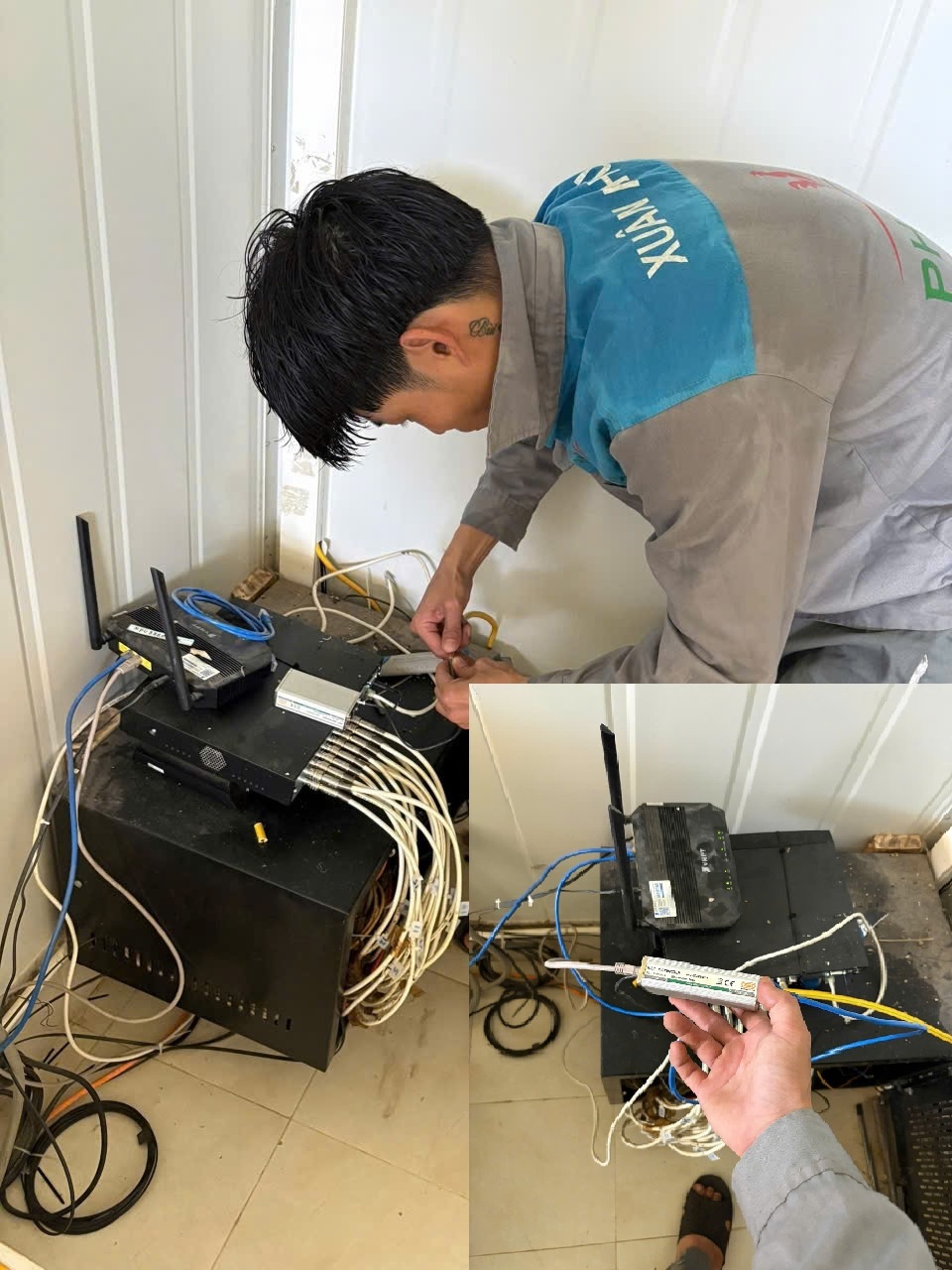

Từ thực tế khảo sát và triển khai các hệ thống điện – điện tử, Tân Tiến cho rằng camera cần được xem như một mạng thiết bị phân tán, không phải tập hợp các mắt camera riêng lẻ.

Một hệ thống CCTV có thể trải dài từ camera ngoài hiện trường, nguồn AC/DC, tuyến Ethernet/PoE hoặc coaxial đến tủ khu vực, switch, backbone và NVR/server tại trung tâm. Xung quá điện áp xuất hiện trên một tuyến có thể ảnh hưởng đến thiết bị ở hai đầu và các thiết bị liên kết phía sau.

Vì vậy, phương án bảo vệ nên bắt đầu từ topology thực tế của hệ thống, xác định đường dẫn điện, vị trí thiết bị quan trọng và ranh giới giữa các khu vực. Trên cơ sở đó mới lựa chọn SPD nguồn, SPD tín hiệu , vị trí lắp đặt và phương án tiếp địa phù hợp, thay vì áp dụng cùng một cấu hình chống sét camera.

Kết luận - Chống sét camera

Thay vì áp dụng một cấu hình chung, mỗi hệ thống cần được đánh giá theo loại camera, topology, phương thức cấp nguồn và môi trường lắp đặt để lựa chọn giải pháp bảo vệ phù hợp ( Chống sét camera ).
