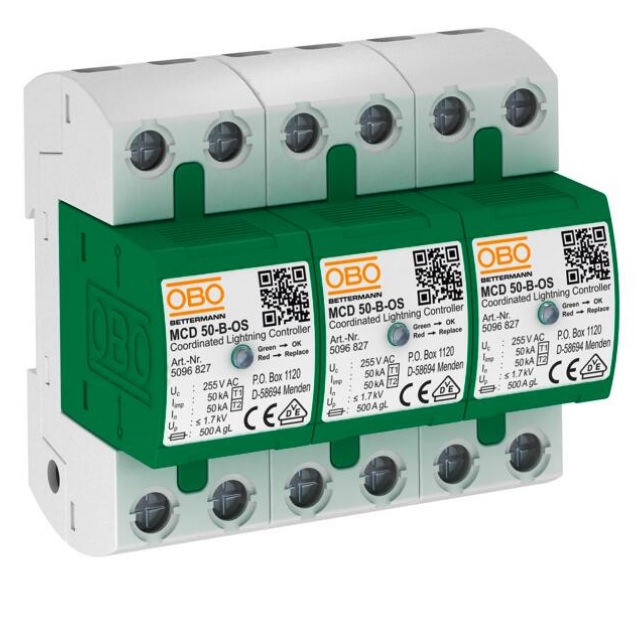

Thiết bị cắt sét MCD 50-B 3-OS là SPD Type 1+2 – Class I+II của OBO Bettermann (Đức), được thiết kế chuyên dụng cho mạng điện TN-C, dùng để bảo vệ tủ điện tổng trước xung sét trực tiếp và lan truyền.
Thiết bị tích hợp mạch hiển thị trạng thái (Function Display) giúp kỹ sư dễ dàng nhận biết tình trạng hoạt động của từng cực. Công nghệ Spark Gap bọc kín đảm bảo dập hồ quang hoàn toàn khi xả sét, an toàn tuyệt đối cho hệ thống.
Với khả năng chịu dòng sét trực tiếp 50kA/pole (10/350µs), tổng công suất 150kA, MCD 50-B 3-OS lý tưởng cho nhà máy, khu công nghiệp, trạm điện tổng có lắp đặt kim thu sét trực tiếp và yêu cầu bảo vệ cấp LPZ 0→2 theo IEC 62305.
Thông số kỹ thuật – Thiết bị cắt sét MCD 50-B 3-OS
Thông số | Giá trị |
|---|---|
| Mã hàng | 5096835 |
| Loại thiết bị | SPD Type 1+2 – Class I+II – 3 pha |
| Mạng điện | TN-C |
| Điện áp danh định (Un) | 230 V AC |
| Điện áp làm việc liên tục (Uc) | 255 V AC |
| Dòng sét trực tiếp (Iimp – 10/350µs) | 50 kA/pole, tổng 150 kA |
| Dòng xả định mức (In – 8/20µs) | 50 kA |
| Cấp bảo vệ điện áp (Up) | ≤ 1.7 kV |
| Thời gian đáp ứng | < 100 ns |
| Cầu chì bảo vệ | ≤ 500 A gL/gG |
| Khả năng dập dòng theo sau | 0.1 kA |
| Nhiệt độ làm việc | -40 °C … +85 °C |
| Cấp bảo vệ | IP20 |
| Kiểu lắp đặt | DIN rail 35 mm |
| Hiển thị trạng thái | Có (Visual Function Display) |
| Kết nối dây dẫn | 10 – 50 mm² |
| Tiêu chuẩn | IEC 61643-11, EN 61643-11, IEC 62305, VDE 0185-305 |
| Bảo hành | 48 tháng |
Chứng nhận & xuất xứ
• Xuất xứ: OBO Bettermann – Đức.
• Đạt chuẩn quốc tế: IEC 61643-11, IEC 62305, VDE 0185-305.
• Có đầy đủ CO, CQ, PL, INV và chứng nhận kiểm định phục vụ hồ sơ nghiệm thu công trình.
Lợi ích khi sử dụng MCD 50-B 3-OS
• Kết hợp bảo vệ kép Type 1+2, chống sét trực tiếp và lan truyền trong cùng một thiết bị.
• Có hiển thị trạng thái hoạt động, giúp giám sát SPD nhanh chóng, thuận tiện bảo trì.
• Spark gap kín, dập hồ quang hoàn toàn, đảm bảo an toàn cho hệ thống điện.
• Đạt chuẩn IEC 62305 – LPZ 0→2, phù hợp công trình có mật độ sét cao.
• Thiết kế module chắc chắn, lắp nhanh trên thanh DIN 35mm, độ bền cơ học và điện cao.
Ứng dụng – Thiết bị cắt sét MCD 50-B 3-OS
Thiết bị cắt sét MCD 50-B 3-OS được sử dụng phổ biến tại:
• Tủ điện tổng của nhà máy, trạm điện phân phối, trung tâm dữ liệu.
• Công trình công nghiệp có hệ thống chống sét trực tiếp hoặc kim thu sét ESE.
• Khu công nghiệp, trung tâm thương mại, cao ốc văn phòng mạng TN-C.
• Các công trình yêu cầu bảo vệ LPZ 0–1 hoặc LPZ 0–2 theo tiêu chuẩn IEC 62305.
