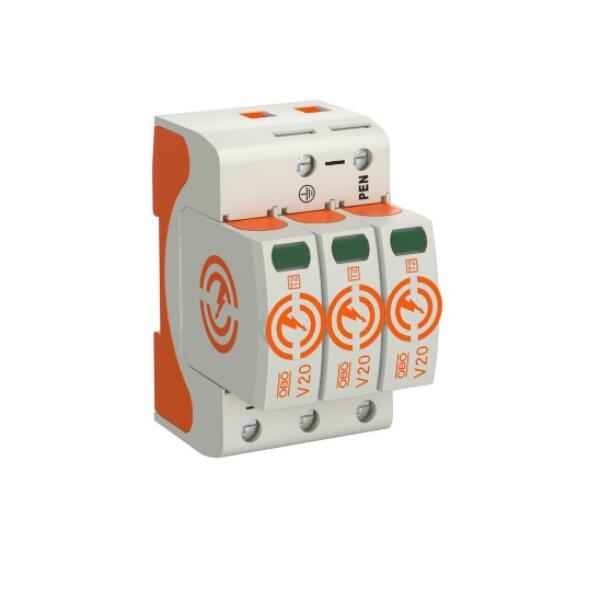

Trong hệ thống điện hạ thế, các xung quá áp do sét lan truyền hoặc thao tác đóng cắt trên lưới có thể gây hỏng hóc thiết bị. Thiết bị cắt sét V20-3-150 là SPD Type 2 – Class II, cấu hình 3 pha, dùng cho điện áp 120V AC.
Thiết bị có khả năng xả dòng sét lên đến 40kA/pole (8/20µs), dạng module thay thế dễ dàng, tích hợp chỉ thị quang học, phù hợp bảo vệ tủ điện tổng và tủ nhánh.
Thông số kỹ thuật – Thiết bị cắt sét V20-3-150
| Thông số | Giá trị |
| Mã hàng | 5095153 |
| Loại thiết bị | SPD Type 2 – Class II – 3 pha |
| Điện áp định mức (Un) | 120 V AC |
| Điện áp làm việc liên tục (Uc) | 150 V AC |
| Dòng xả định mức (In, 8/20µs) | 20 kA/pole |
| Dòng xả cực đại (Imax, 8/20µs) | 40 kA/pole, tổng 120 kA |
| Điện áp dư (Up) | ≤ 0,8 kV |
| Thời gian đáp ứng | < 25 ns |
| Cấu hình | 3 pha (3+0) |
| Kiểu lắp đặt | DIN rail 35 mm |
| Cầu chì bảo vệ | ≤ 160 A gL/gG |
| Tín hiệu cảnh báo | Chỉ thị quang học (không có RS) |
| Nhiệt độ làm việc | -40 °C … +80 °C |
| Cấp bảo vệ | IP20 |
| Vật liệu vỏ | Nhựa PA UL 94 V-0 |
| Tiêu chuẩn | IEC 61643-11, VDE 0100-443, UL 1449, ÖVE |
| Trọng lượng | 1,8139 kg/chiếc |
| Bảo hành | 48 tháng |
Chứng nhận & xuất xứ
- Xuất xứ: OBO Bettermann – Đức.
- Đạt chuẩn quốc tế: IEC 61643-11, UL 1449, VDE KEMA.
- Có đầy đủ CO, CQ chứng minh nguồn gốc và chất lượng.
Lợi ích khi sử dụng V20-3-150
- Bảo vệ thiết bị điện và hệ thống phân phối khỏi xung sét và quá áp.
- Thiết kế module dễ thay thế, thuận tiện bảo trì.
- Đạt chuẩn quốc tế IEC/VDE, độ bền và độ tin cậy cao.
- Giúp hệ thống điện duy trì vận hành ổn định, hạn chế sự cố gián đoạn.
Ứng dụng thực tế
Thiết bị cắt sét V20-3-150 thường được lắp đặt tại:
- Nhà máy, khu công nghiệp : bảo vệ tủ phân phối 120V, hệ thống điều khiển.
- Tòa nhà văn phòng, thương mại : bảo vệ thiết bị CNTT, HVAC, thang máy.
- Hệ thống năng lượng tái tạo (120V AC): bảo vệ inverter và tủ phân phối.
- Công trình dân dụng đặc thù : các thiết bị điện chạy mạng 120V.
Câu hỏi thường gặp (FAQ) - Thiết bị cắt sét V20-3-150
1. V20-3-150 có khác gì so với model V20-3+NPE-150?
👉 V20-3-150 không có bảo vệ trung tính (NPE), chỉ bảo vệ dây pha, phù hợp hệ thống 3 pha cơ bản.
2. Khi nào kỹ sư chọn model 150V thay vì 230V?
👉 Khi công trình sử dụng lưới điện hạ thế 120V (thường gặp ở một số hệ thống đặc thù hoặc thiết bị nhập khẩu).
3. Thiết bị có hỗ trợ giám sát từ xa không?
👉 Không, model này chỉ có chỉ thị quang học, không có tiếp điểm RS.
4. Yêu cầu về tiếp địa khi lắp đặt thiết bị này là gì?
👉 Điện trở tiếp địa nên đạt ≤ 4Ω để SPD hoạt động hiệu quả.
