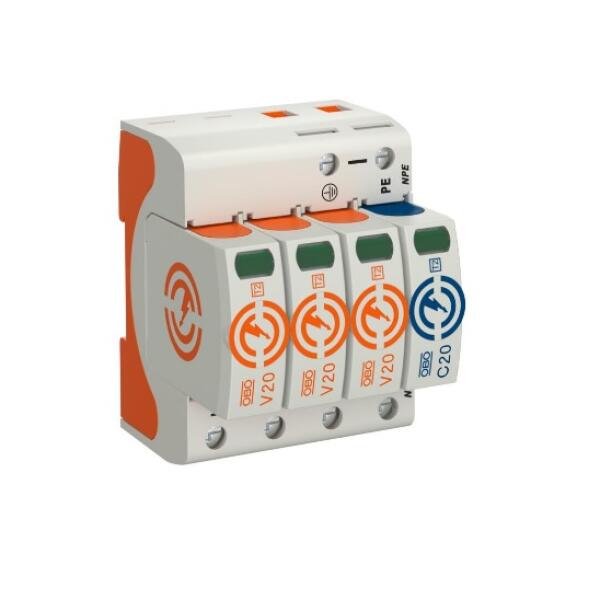

Thiết bị cắt sét V20-3+NPE-320 - Trong hệ thống điện hạ thế, các xung quá áp do sét lan truyền hoặc thao tác đóng cắt trên lưới có thể gây hư hỏng nghiêm trọng cho thiết bị điện. Thiết bị cắt sét V20-3+NPE-320 là SPD Type 2 – Class II, cấu hình 3P+NPE, chuyên bảo vệ đồng thời dây pha và trung tính so với đất.
Thiết bị có khả năng xả dòng sét đến 40kA (L-N) và 60kA (N-PE), được thiết kế nhỏ gọn, lắp trên thanh DIN rail, phù hợp nhiều loại tủ điện công trình.
Thông số kỹ thuật – Thiết bị cắt sét V20-3+NPE-320
| Thông số | Giá trị |
| Mã hàng | 5095263 |
| Loại thiết bị | SPD Type 2 – Class II – 3P+NPE |
| Điện áp định mức (Un) | 230 V AC |
| Điện áp làm việc liên tục (Uc) | 320 V AC (L-N), 255 V AC (N-PE) |
| Dòng xả định mức (In, 8/20µs) | 20 kA (L-N), 20 kA (N-PE) |
| Dòng xả cực đại (Imax, 8/20µs) | 40 kA (L-N), 60 kA (N-PE) |
| Điện áp dư (Up) | ≤ 1,4 kV (L-N), ≤ 1,3 kV (N-PE) |
| Thời gian đáp ứng | < 25 ns (L-N), < 100 ns (N-PE) |
| Cấu hình | 3 pha + NPE |
| Kiểu lắp đặt | DIN rail 35 mm |
| Cầu chì bảo vệ | ≤ 160 A gL/gG |
| Tín hiệu cảnh báo | Không có (chỉ hiển thị quang học) |
| Nhiệt độ làm việc | -40 °C … +80 °C |
| Cấp bảo vệ | IP20 |
| Vật liệu vỏ | Nhựa PA UL 94 V-0 |
| Tiêu chuẩn | IEC 61643-11, UL 1449, VDE, ÖVE |
| Trọng lượng | 2,0409 kg/chiếc |
| Bảo hành | 48 tháng |
Chứng nhận & xuất xứ
- Xuất xứ: OBO Bettermann – Đức.
- Đạt chuẩn quốc tế: IEC 61643-11, UL 1449, VDE KEMA.
- Đầy đủ CO, CQ chứng minh nguồn gốc và chất lượng.
Lợi ích khi sử dụng V20-3+NPE-320
- Bảo vệ đồng thời dây pha và dây trung tính so với đất.
- Thiết kế module tháo lắp dễ dàng, thuận tiện cho bảo trì.
- Đạt chuẩn quốc tế IEC/VDE, độ tin cậy cao.
- Vận hành ổn định trong điều kiện khắc nghiệt, giảm thiểu nguy cơ gián đoạn.
Ứng dụng thực tế
Thiết bị cắt sét V20-3+NPE-320 phù hợp lắp đặt cho:
- Nhà máy, khu công nghiệp : bảo vệ tủ phân phối, hệ thống điều khiển.
- Tòa nhà cao tầng, trung tâm thương mại : bảo vệ hệ thống HVAC, thang máy, chiếu sáng.
- Hệ thống năng lượng tái tạo (PV) : bảo vệ inverter, tủ phân phối AC.
- Biệt thự, khu dân cư : bảo vệ điện gia dụng, thiết bị điện tử nhạy cảm.
Câu hỏi thường gặp (FAQ) - Thiết bị cắt sét V20-3+NPE-320
1. V20-3+NPE-320 khác gì so với V20-3+NPE+FS-320?
👉 V20-3+NPE-320 không có tín hiệu cảnh báo từ xa (RS), chỉ hiển thị trạng thái bằng chỉ thị quang học.
2. Khi nào nên chọn SPD có NPE như model này?
👉 Khi công trình có yêu cầu bảo vệ cả dây trung tính, đặc biệt trong mạng TN-S, TN-C-S hoặc TT .
3. Có thể dùng V20-3+NPE-320 trong tủ nhánh không?
👉 Có. Thiết bị phù hợp cả tủ tổng và tủ nhánh, tăng cường bảo vệ nhiều lớp.
4. Yêu cầu về tiếp địa để SPD hoạt động hiệu quả là gì?
👉 Điện trở tiếp địa cần đạt ≤ 4Ω theo chuẩn quốc tế.
