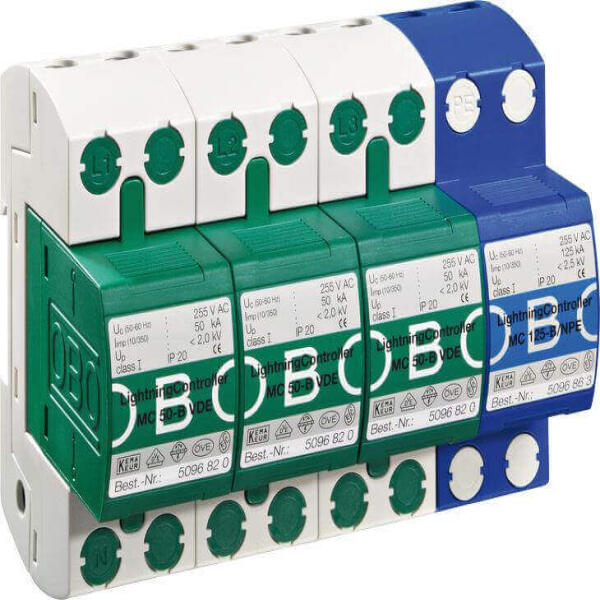

Thiết bị cắt sét MCD 50-B 3+1-OS
1. Giới thiệu
Tân Tiến hiện là đơn vị nhập khẩu và phân phối trực tiếp các thiết bị chống sét OBO tại thị trường Việt Nam.
Thiết bị cắt sét MCD 50-B 3+1 là thiết bị chống sét lan truyền kết hợp Type 1+2 do thương hiệu OBO Bettermann (Đức) sản xuất. Thiết bị được thiết kế để chịu dòng xung sét lớn, thường được lắp đặt tại đầu vào hệ thống điện trong các công trình có lắp hệ thống chống sét trực tiếp, nhằm bảo vệ toàn bộ hệ thống khỏi tác động của sét lan truyền.
2. Đặc điểm nổi bật
- Thiết kế module 3 pha + NPE, phù hợp hệ thống điện TN-S hoặc TT.
- Dòng cắt mạnh mẽ: 50kA mỗi pha (10/350µs), 125kA tại N-PE.
- Cấp bảo vệ điện áp ≤ 1.3kV, thời gian đáp ứng < 100ns.
- Cầu chì dự phòng lên tới 500A, phù hợp đấu nối hệ thống tổng.
- Tuân thủ tiêu chuẩn IEC 61643-11 – EN 61643-11 Class I+II, lắp đặt nhanh trên thanh DIN.
3. Ứng dụng
Thiết bị lý tưởng để lắp đặt tại:
- Tủ điện tổng, đầu vào của hệ thống phân phối điện
- Các công trình cần mức bảo vệ cao như:
- Nhà máy, kho công nghiệp, trung tâm dữ liệu
- Bệnh viện, văn phòng, chung cư cao tầng
- Đặc biệt hiệu quả trong hệ thống có tích hợp chống sét trực tiếp, giúp cắt dòng sét lan truyền từ bên ngoài truyền vào đường điện.
→ Tham khảo bài: Giải pháp chống sét lan truyền
4. Thông số kỹ thuật - Thiết bị cắt sét MCD 50-B 3+1-OS
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 5096879 |
| Loại thiết bị | Type 1+2 – Class I+II |
| Điện áp danh định (Un) | 230V |
| Điện áp liên tục tối đa (Uc) | 255V |
| Dòng xung sét (10/350 µs) | 50kA mỗi pha, 125kA tại N-PE |
| Dòng cắt định mức (8/20 µs) | 50kA/pole, tổng 125kA |
| Cấp bảo vệ (Up) | ≤ 1.3kV |
| Thời gian đáp ứng (tA) | < 100 ns |
| Cầu chì dự phòng tối đa | 500 A |
| Nhiệt độ làm việc | -40 đến +80°C |
| Kích thước (đơn vị TE) | 8 TE (17.5 mm) |
| Cấp bảo vệ IP | IP20 |
| Tiết diện dây kết nối | 10 mm² (cứng, mềm, đa lõi) |
| Tiêu chuẩn kỹ thuật | IEC 61643-11 – EN 61643-11 Class I+II |
Tân Tiến là đơn vị chuyên sâu về chống sét lan truyền và chống sét trực tiếp , với hơn 12 năm kinh nghiệm thực chiến, triển khai giải pháp an toàn điện theo chuẩn IEC, NFPA.
Dịch vụ bao gồm:
- Tư vấn – khảo sát – thiết kế hệ thống SPD cho từng loại công trình
- Lắp đặt đồng bộ, đảm bảo điện trở ≤ 4Ω với SPD nguồn
- Bàn giao đầy đủ CO, CQ, bản vẽ, sơ đồ đấu nối và biên bản nghiệm thu
Giải pháp SPD trọn gói từ Tân Tiến
Tân Tiến cung cấp trọn gói thiết bị chống sét lan truyền thương hiệu OBO Bettermann – CHLB Đức với:
- Tư vấn lựa chọn model theo sơ đồ nguồn – tải thực tế
- Lắp đặt thiết bị SPD đúng tiêu chuẩn kỹ thuật
- Bàn giao CO, CQ, sơ đồ đấu nối & kiểm tra hệ thống điện trở tiếp địa
MCD 50-B 3+1-OS là lựa chọn hiệu quả cho hệ thống cần giải pháp chống sét lan truyền trọn gói, thông minh – chính xác – chuyên nghiệp.

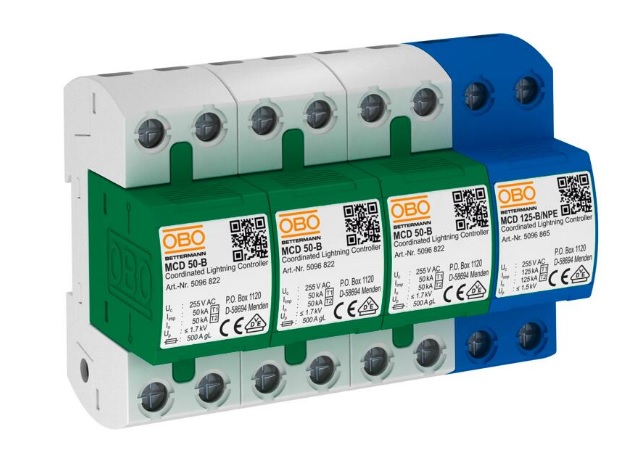

Thiết bị cắt sét MCD 50-B 3+1-OS
