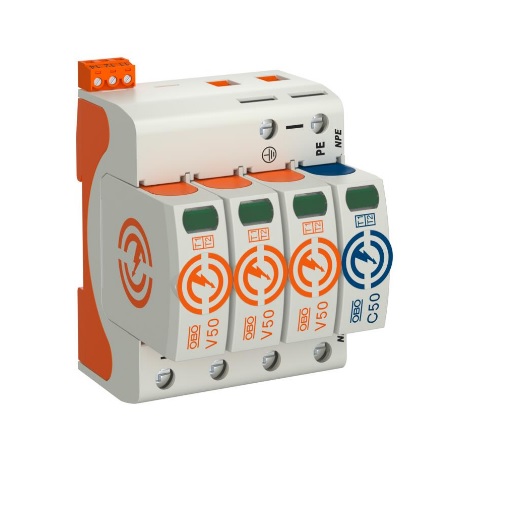

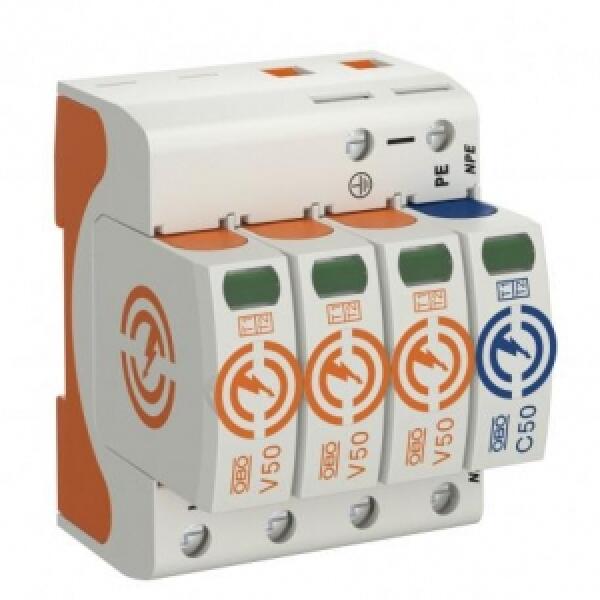

Thiết bị cắt sét V50-3+NPE-280 là thiết bị cắt sét kết hợp Type 1+2, thuộc dòng V50 Series của OBO Bettermann – CHLB Đức. Thiết bị được thiết kế để bảo vệ toàn bộ hệ thống điện 3 pha + trung tính (3P+NPE) khỏi các xung sét trực tiếp (10/350 µs) và sét lan truyền (8/20 µs).
Đây là giải pháp lý tưởng để lắp tại tủ điện tổng cho các công trình có hệ thống chống sét hiện hữu theo cấp độ LPL III – IV, như: tòa nhà văn phòng, nhà máy, trạm phân phối.
Đặc điểm nổi bật - Thiết bị cắt sét V50-3+NPE-280
Bảo vệ 3 dây pha (L1, L2, L3) và trung tính (N-PE) đầy đủ.
Dòng cắt sét trực tiếp (Iimp):
12.5kA/pole (L-N)
50kA (N-PE)
Dòng cắt lan truyền (Imax):
50kA/pole (L-N) → tổng 150kA
100kA (N-PE)
Cấp bảo vệ điện áp (Up): ≤ 1.5kV, thời gian đáp ứng < 100ns
Thiết kế module plug-in, lắp ray DIN 35mm, dễ bảo trì
Ứng dụng - Thiết bị cắt sét V50-3+NPE-280
Model này phù hợp lắp tại:
Tủ tổng nguồn điện 3 pha + trung tính (TN-S, TT)
Công trình có trung tính rõ ràng: văn phòng, chung cư, trung tâm thương mại, nhà máy
Bảo vệ toàn diện trước sét lan truyền kết hợp với chống sét trực tiếp
Thông số kỹ thuật - Thiết bị cắt sét V50-3+NPE-280
| Thông số | Giá trị |
|---|---|
| Model | V50-3+NPE-280 |
| Cấu hình bảo vệ | 3 pha + NPE |
| Điện áp liên tục tối đa (Uc) | 280V |
| Dòng cắt sét trực tiếp (Iimp) | 12.5kA/pole (L-N), 50kA (N-PE) |
| Dòng cắt lan truyền (Imax) | 50kA/pole (L-N), 100kA (N-PE) |
| Tổng dòng cắt L-N | 150kA |
| Cấp bảo vệ điện áp (Up) | ≤ 1.5kV |
| Loại thiết bị | Type 1+2 (Class I+II) |
| Chuẩn lắp đặt | Ray DIN 35mm, module plug-in |
| Cấp bảo vệ IP | IP20 |
| Tiêu chuẩn kỹ thuật | IEC 61643-11 |
Tân Tiến thi công trọn gói giải pháp SPD 3 pha + NPE theo chuẩn IEC:
Đấu nối đồng bộ L1–L2–L3–N–PE
Kiểm tra điện trở tiếp địa ≤ 4Ω
Bàn giao đầy đủ CO – CQ – bản vẽ sơ đồ kỹ thuật
Câu hỏi thường gặp (FAQ) – Thiết bị cắt sét V50-3+NPE-280
Giải pháp SPD trọn gói từ Tân Tiến
Lắp đặt thiết bị chống sét lan truyền OBO tại tủ tổng điện 4P
Ứng dụng tại tòa nhà, bệnh viện, nhà máy, trạm kỹ thuật
Chuẩn kỹ thuật – bảo hành tận nơi – hỗ trợ bảo trì định kỳ
