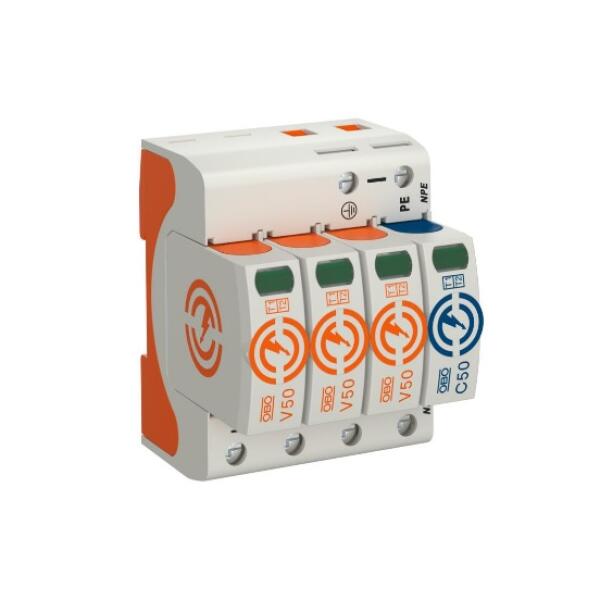

Thiết bị cắt sét V50-3+NPE-385
1. Giới thiệu
V50-3+NPE-385 là thiết bị chống sét lan truyền Type 1+2 do OBO Bettermann – Đức sản xuất. Sản phẩm được thiết kế bảo vệ toàn diện hệ thống điện 3 pha + NPE, đặc biệt phù hợp cho các công trình có lắp đặt hệ thống chống sét trực tiếp.
Thiết bị có khả năng chịu dòng sét trực tiếp 12,5 kA (10/350µs) mỗi cực, tổng cộng đến 50 kA (10/350µs) và chịu được dòng xả lan truyền 50 kA (8/20µs), đáp ứng tiêu chuẩn IEC 62305 và IEC 61643-11.
2. Đặc điểm nổi bật
- Kết hợp Type 1+2 – Class I+II, bảo vệ kép chống sét trực tiếp và lan truyền.
- Dùng cho hệ thống điện 3 pha + NPE, điện áp định mức 385V AC.
- Dòng sét trực tiếp 12,5 kA (10/350µs)/cực, tổng 50 kA.
- Dòng xả định mức (In) 30 kA (8/20µs), dòng cực đại (Imax) 50 kA (8/20µs).
- Cấp bảo vệ điện áp ≤ 1,5 kV, phản ứng nhanh <25 ns.
- Thiết kế plug-in module, dễ bảo trì, có hiển thị trạng thái.
- Vỏ nhựa PA UL94-V0, chống cháy, chịu nhiệt, cách điện tốt.
- Lắp đặt đơn giản trên DIN rail 35mm.
3. Thông số kỹ thuật - Thiết bị cắt sét V50-3+NPE-385
Thông số | Giá trị |
|---|---|
| Mã hàng | 5093586 |
| Loại thiết bị | Type 1+2 – Class I+II – SPD AC |
| Điện áp liên tục (Uc – L-N) | 385 V |
| Điện áp liên tục (Uc – N-PE) | 255 V |
| Dòng sét trực tiếp (Iimp – 10/350µs) | 12,5 kA/pole, 50 kA tổng |
| Dòng xả định mức (In – 8/20µs) | 30 kA |
| Dòng xả cực đại (Imax – 8/20µs) | 50 kA |
| Cấp bảo vệ điện áp (Up) | ≤ 1,5 kV |
| Thời gian đáp ứng | < 25 ns |
| Cấu hình | 3 pha + N/PE |
| Kiểu lắp đặt | DIN rail 35 mm |
| Nhiệt độ hoạt động | -40 °C … +80 °C |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn | EN 61643-11, IEC 61643-1, UL 1449 Type 4 |
| Bảo hành | 48 tháng |
4. Ứng dụng
- Bảo vệ tủ điện 3 pha + NPE tại các tòa nhà, văn phòng, trung tâm thương mại.
- Hệ thống điện nhà máy, khu công nghiệp có chống sét trực tiếp.
- Công trình dân dụng, bệnh viện, trường học cần chuẩn IEC 62305.
- Hệ thống điện có yêu cầu chống sét phối hợp LPZ 0→2.
5. Dịch vụ Tân Tiến
- Tân Tiến cung cấp giải pháp trọn gói với thiết bị SPD OBO:
- Tư vấn thiết kế hệ thống chống sét lan truyền & trực tiếp theo chuẩn IEC/TCVN.
- Đề xuất giải pháp chi phí tối ưu cho từng công trình.
- Thi công lắp đặt SPD đúng kỹ thuật, an toàn, bền vững.
- Bàn giao CO, CQ, PL, INV và sơ đồ đấu nối.
- Bảo hành chính hãng 48 tháng, hỗ trợ kỹ thuật lâu dài.
