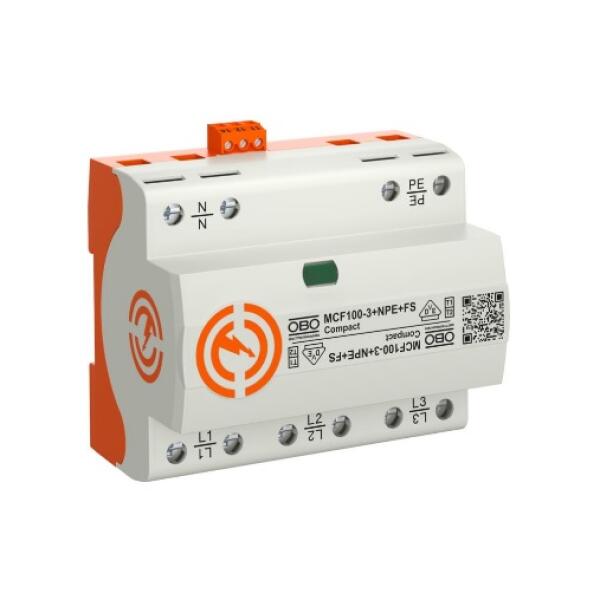

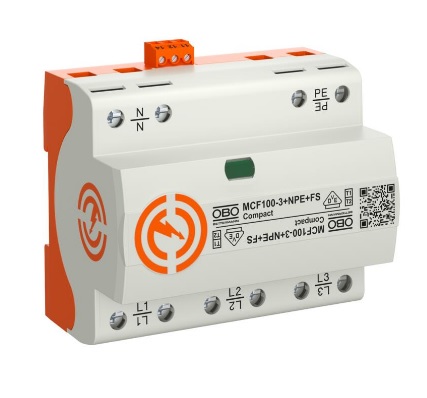

Thiết bị cắt sét MCF100-3+NPE+FS là thiết bị chống sét lan truyền kết hợp Type 1+2 thuộc dòng LightningController Compact, tích hợp khả năng dập dòng sét và xung lan truyền mạnh mẽ cho hệ thống điện nguồn tổng 3 pha + trung tính.
Thiết bị có thiết kế khép kín, công nghệ spark gap không tự dập hồ quang (non-extinguishing), đi kèm màn hiển thị trạng thái hoạt động, giúp giám sát dễ dàng, phù hợp lắp đặt tại vùng LPZ 0–2 trong các hệ thống có chống sét trực tiếp.
Đặc điểm nổi bật - Thiết bị cắt sét MCF100-3+NPE+FS
Dòng xung sét 100kA (10/350µs) – khả năng chịu sét rất cao
Cấu hình 3+NPE, thiết kế compact – tiết kiệm không gian tủ
Màn hình hiển thị trạng thái, có tiếp điểm cảnh báo từ xa (FS)
Cấp bảo vệ điện áp ≤1.5kV, tốc độ đáp ứng <100ns
Dập dòng theo chuẩn spark gap khép kín – không tiêu hao điện năng
Cầu chì dự phòng lên tới 315A gL/gG, chịu ngắn mạch đến 50kA
Lắp trên DIN rail 35mm, vỏ nhựa chịu nhiệt PA UL 94 V-0
Phù hợp với các mạng điện: TT, TN-C, TN-S, TN-C-S
Tuân thủ chuẩn IEC 61643-11 – EN 61643-11 – UL 1449
Ứng dụng thực tế MCF100-3+NPE+FS
Model MCF100-3+NPE+FS được sử dụng trong các hệ thống:
Tủ điện tổng tại nhà máy lớn, trạm viễn thông, kho trung tâm
Trung tâm dữ liệu, bệnh viện, công trình có yêu cầu bảo vệ cấp I–IV
Hệ thống có kim thu sét hiện đại, cần bảo vệ lan truyền ở mức cao nhất
Lý tưởng lắp tại vùng chuyển tiếp LPZ 0→2 theo tiêu chuẩn IEC 62305
Thông số kỹ thuật - Thiết bị cắt sét MCF100-3+NPE+FS
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 5096987 |
| Loại thiết bị | Type 1+2 – Class I+II |
| Cấu hình | 3 pha + trung tính (3+NPE) |
| Điện áp làm việc liên tục (Uc) | 255V AC |
| Dòng xung sét (10/350µs) | 100kA tổng, 25kA mỗi cực |
| Dòng cắt định mức (8/20µs) | 50kA N-PE |
| Cấp bảo vệ điện áp (Up) | ≤1.5kV |
| Tốc độ đáp ứng | <100ns |
| Cầu chì dự phòng tối đa | 315A gL/gG |
| Nhiệt độ làm việc | -40°C đến +80°C |
| Kích thước | 90 × 107 × 70 mm |
| Lắp đặt | Ray DIN 35mm |
| Vị trí lắp | LPZ 0→2 |
| Chuẩn IP | IP20 |
| Hiển thị trạng thái | Có (visual display + remote signal) |
| Tiêu chuẩn kỹ thuật | IEC 61643-11, EN 61643-11, UL 1449 |
Câu hỏi thường gặp (FAQ) – Thiết bị cắt sét MCF100-3+NPE+FS
Dịch vụ từ Tân Tiến
Tân Tiến là nhà cung cấp uy tín thiết bị SPD tại Việt Nam – phân phối đầy đủ dòng OBO spark gap công suất lớn. Đồng thời cung cấp dịch vụ:
Khảo sát, lựa chọn thiết bị SPD OBO phù hợp công trình
Lắp đặt thiết bị SPD theo sơ đồ nguồn – tải
Đảm bảo điện trở tiếp địa đạt yêu cầu (<4Ω)
Bàn giao đầy đủ CO, CQ, bản vẽ, sơ đồ và biên bản nghiệm thu
Giải pháp chống sét SPD trọn gói từ Tân Tiến
Thiết bị nhập khẩu OBO – CO, CQ chính hãng
Bảo vệ lan truyền kết hợp Type 1+2 cho nguồn tổng
Lắp đặt nhanh, giám sát hiệu quả, bảo trì dễ dàng
Phù hợp mọi hệ thống điện TN, TT, nhà máy – trạm BTS – data center
