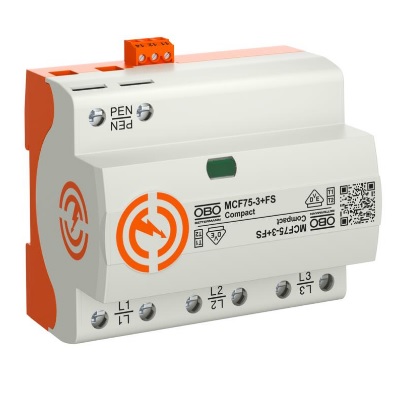

Thiết bị cắt sét MCF75-3+FS thuộc dòng LightningController Compact, là thiết bị chống sét lan truyền kết hợp Type 1+2, sử dụng công nghệ khe hở phóng điện không tự dập (non-extinguishing spark gap), được thiết kế chuyên biệt cho hệ thống điện 3 pha.
Thiết bị phù hợp để lắp tại vùng LPZ 0-2, đảm bảo khả năng dập dòng sét trực tiếp (10/350 µs) và xung lan truyền (8/20 µs), kèm hiển thị trạng thái hoạt động và tiếp điểm cảnh báo từ xa (FS).
Đặc điểm nổi bật-Thiết bị cắt sét MCF75-3+FS
- Dòng xung sét 75kA (10/350µs), bảo vệ mạnh cho hệ thống nguồn tổng
- Cấp bảo vệ điện áp: ≤1.5kV, tốc độ đáp ứng <100ns
- Cấu hình 3 pha (3P), thiết kế compact, tiết kiệm không gian tủ điện
- Màn hiển thị trạng thái + tiếp điểm cảnh báo từ xa (remote signalling)
- Công nghệ spark gap khép kín – không tiêu hao công suất, không rò điện
- Lắp DIN rail, vỏ nhựa chịu nhiệt UL94-V0, chống cháy
- Phù hợp lắp đặt tại hệ thống TT, TN-S, TN-C theo tiêu chuẩn quốc tế
- Tuân thủ tiêu chuẩn IEC 61643-11 , EN 61643-11 , UL 1449
Ứng dụng thực tế MCF75-3+FS
Thiết bị chống sét MCF75-3+FS được lắp tại:
- Tủ điện tổng cho các nhà máy, trung tâm dữ liệu, bệnh viện, khu công nghiệp
- Công trình có tích hợp kim thu sét – yêu cầu chống sét lan truyền sơ cấp mạnh
- Các vị trí LPZ 0-2 theo tiêu chuẩn IEC 62305
Thông số kỹ thuật - Thiết bị cắt sét MCF75-3+FS
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 5096981 |
| Loại thiết bị | Type 1+2 – Class I+II |
| Cấu hình | 3 pha (3P) |
| Điện áp liên tục tối đa (Uc) | 255V AC |
| Dòng xung sét (10/350 µs) | 75kA (tổng), 25kA/pole |
| Dòng danh định (8/20 µs) | 50kA |
| Cấp bảo vệ điện áp (Up) | ≤1.5kV |
| Thời gian đáp ứng | <100ns |
| Cầu chì dự phòng tối đa | 315A gL/gG |
| Nhiệt độ làm việc | -40°C đến +80°C |
| Kích thước | 90 x 107 x 70 mm |
| Kiểu lắp đặt | Ray DIN 35mm |
| Cấp bảo vệ IP | IP20 |
| Hiển thị trạng thái | Có + remote signalling (FS) |
Câu hỏi thường gặp (FAQ) – Thiết bị cắt sét MCF75-3+FS
Dịch vụ từ Tân Tiến
Tân Tiến cung cấp trọn gói thiết bị SPD OBO , lắp đặt thiết bị SPD theo yêu cầu thực tế:
- Bàn giao CO, CQ, bản vẽ, kiểm tra hệ thống tiếp địa đạt chuẩn
- Tư vấn chọn model phù hợp sơ đồ nguồn, loại tải

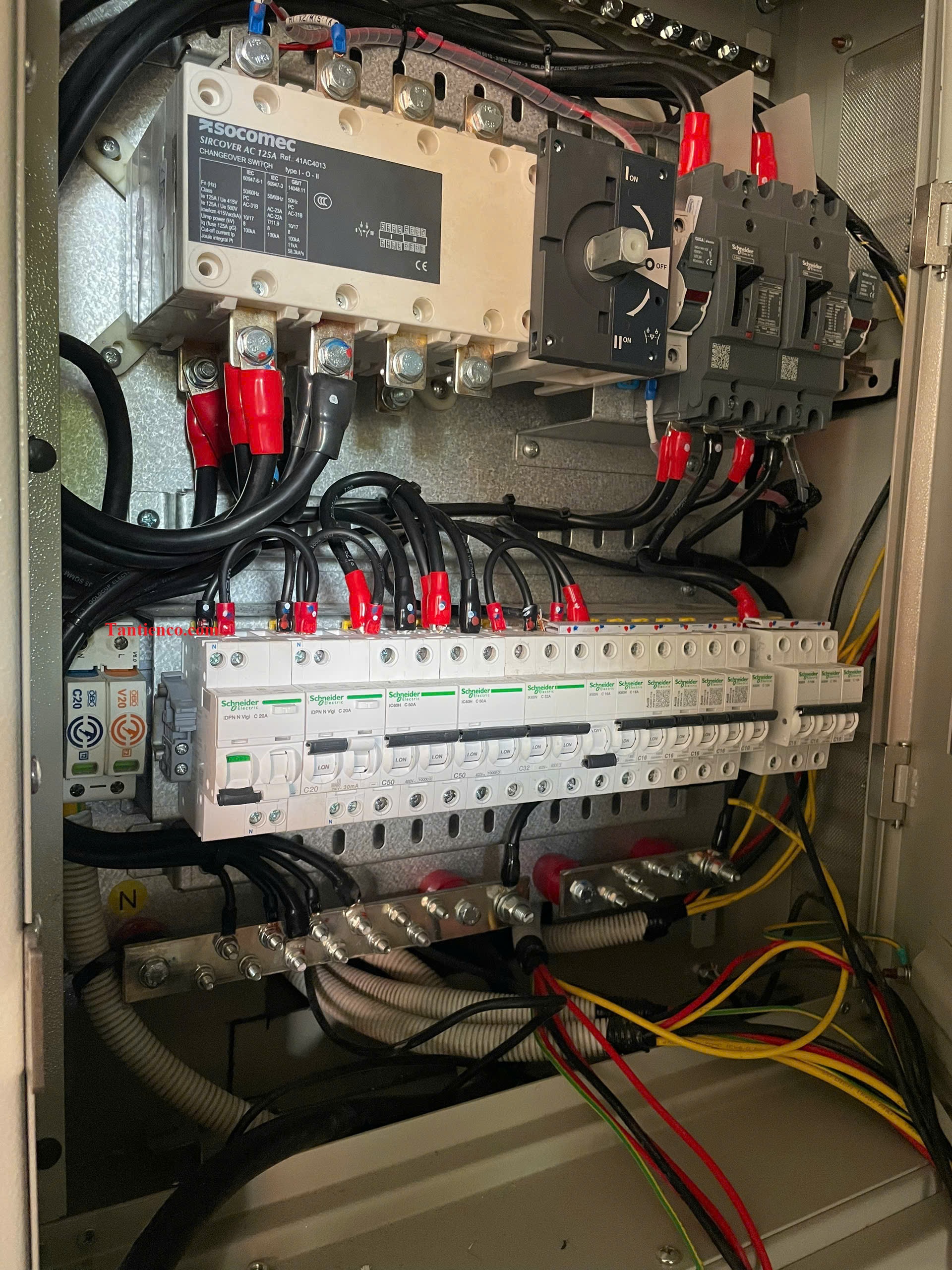

- Hỗ trợ triển khai kỹ thuật tại hiện trường, thay module nhanh khi có cảnh báo
