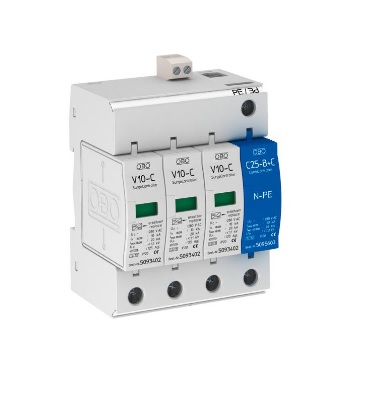

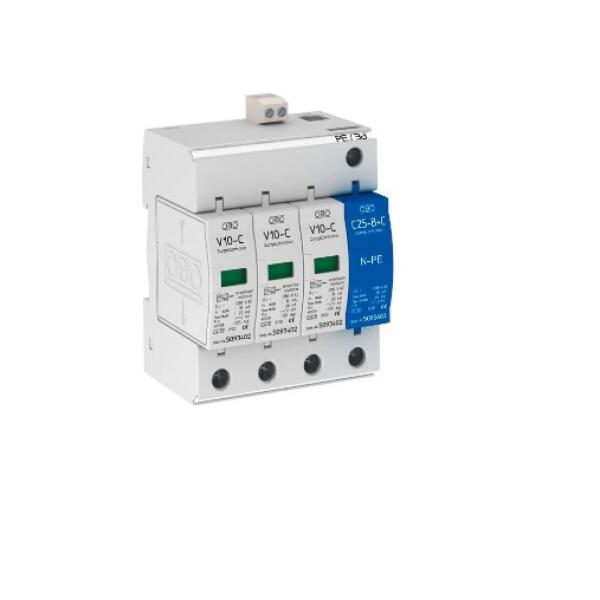

Thiết bị cắt sét V10-C 3+NPE+FS
Model thuộc Type 2+3 – 20kA, nguồn 3 pha
1. Giới thiệu sản phẩm
Tân Tiến là nhà phân phối chính thức thiết bị chống sét OBO tại thị trường Việt Nam. Model V10-C 3+NPE+FS là thiết bị chống sét lan truyền Type 2+3, cấu hình 3 pha + trung tính, tích hợp tiếp điểm cảnh báo từ xa (FS), phù hợp cho hệ thống điện dân dụng và công trình thương mại nhỏ.
Thiết bị thuộc dòng V10-C của OBO – nhỏ gọn, hiệu suất cao, thiết kế tối ưu cho tủ điện phụ, nhà ở và khu dân cư cần giám sát tình trạng SPD.
2. Đặc điểm nổi bật
- Bảo vệ nguồn điện 3 pha + trung tính, công nghệ varistor thế hệ mới
- Dòng định mức (In): 10kA/pole (L-N), 30kA (N-PE)
- Dòng tối đa (Imax): 20kA/pole (L-N), 50kA (N-PE)
- Cấp bảo vệ điện áp: ≤1.1kV (L-N), 1.2kV (N-PE)
- Tốc độ đáp ứng nhanh: <25ns (L-N), <100ns (N-PE)
- Tích hợp tiếp điểm cảnh báo từ xa (FS), giám sát trạng thái thiết bị từ tủ trung tâm
- Thiết kế plug-in – thay thế nhanh, lắp DIN rail 35mm, tiết kiệm không gian tủ
- Tuân thủ IEC 61643-11 , EN 61643-11 , UL 1449
3. Ứng dụng thực tế
- Tủ điện phụ hệ thống 3 pha tại nhà ở, biệt thự, văn phòng nhỏ
- Công trình yêu cầu giám sát trạng thái SPD – remote signalling (FS)
- Bảo vệ chống sét lan truyền cho vùng LPZ 1–2 hoặc LPZ 2–3
- Kết hợp hiệu quả với chống sét trực tiếp để hoàn thiện bảo vệ toàn bộ công trình
→ Tham khảo bài: Giải pháp chống sét lan truyền
4. Thông số kỹ thuật - Thiết bị cắt sét V10-C 3+NPE+FS
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 5094931 |
| Loại thiết bị | Type 2+3 – Class II+III |
| Cấu hình | 3 pha + NPE |
| Uc (L-N / N-PE) | 280V AC / 255V AC |
| In (8/20µs) | 10kA/pole (L-N), 30kA (N-PE) |
| Imax (8/20µs) | 20kA/pole (L-N), 50kA (N-PE) |
| Cấp bảo vệ điện áp (Up) | ≤1.1kV (L-N), 1.2kV (N-PE) |
| Thời gian đáp ứng | <25ns (L-N), <100ns (N-PE) |
| Hiển thị trạng thái | Có + tiếp điểm cảnh báo từ xa (FS) |
| Lắp đặt | Ray DIN 35mm |
| Tiêu chuẩn | IEC 61643-11 , EN 61643-11 , UL 1449 |
5. Dịch vụ từ Tân Tiến
Tân Tiến cung cấp giải pháp chống sét trọn gói thiết bị SPD OBO, lắp đặt thiết bị SPD chuyên nghiệp:
- Tư vấn sơ đồ đấu nối SPD 3 pha có giám sát FS
- Đảm bảo điện trở tiếp địa ≤ 4Ω đúng yêu cầu kỹ thuật
- Cung cấp CO, CQ, sơ đồ kết nối và nghiệm thu đầy đủ
