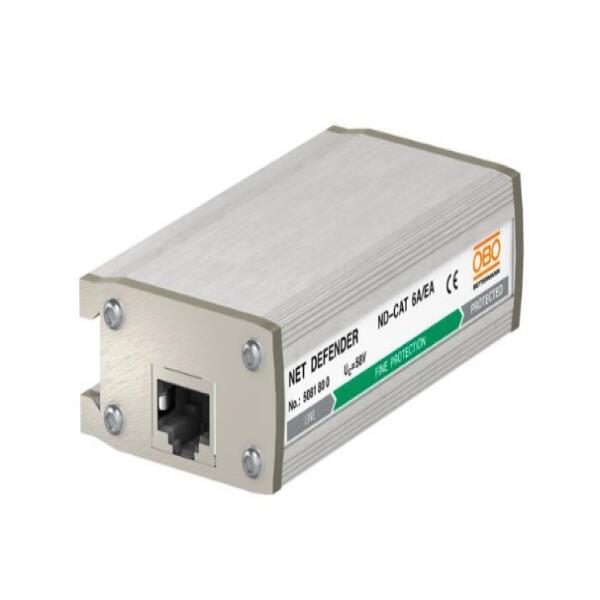

Thiết bị cắt sét ND-CAT6A/E-A
Thiết bị thuộc Type 2+3 – Bảo vệ mạng tốc độ cao 10 Gbit/s
1. Giới thiệu sản phẩm
Tân Tiến là nhà phân phối chính thức thiết bị chống sét OBO tại Việt Nam. Model ND-CAT6A/EA là thiết bị chống sét lan truyền tín hiệu Type 2+3, chuyên dùng bảo vệ cho hệ thống mạng tốc độ cao 10 Gbit/s theo tiêu chuẩn Class EA/CAT6A, hỗ trợ PoE++ (4PPoE), lý tưởng cho mạng doanh nghiệp, camera IP, hạ tầng Ethernet hiện đại.
Thiết bị thiết kế dạng module plug-in có đầu RJ45, lắp DIN rail, bảo vệ 8 dây + vỏ chống nhiễu, hỗ trợ lắp tại LPZ 1→3.
2. Đặc điểm nổi bật
- Bảo vệ mạng Ethernet tốc độ cao đến 10 Gbit/s (CAT6A / Class EA)
- Bảo vệ 8 dây + shield, chống sét cấp tinh (fine protection)
- Hỗ trợ cấp nguồn PoE++ / 4PPoE theo chuẩn IEEE 802.3 (1A)
- Dòng xung tổng (8/20µs): 7kA, dạng Type 2+3 (C2 + C1)
- Cấp bảo vệ điện áp: <120V (wire-wire), <700V (wire-earth)
- Suy hao tín hiệu: ≤3 dB – đảm bảo chất lượng truyền dẫn 10 Gbit/s
- Lắp DIN rail hoặc kết nối qua cáp tiếp địa riêng
- Cổng kết nối RJ45 chất lượng cao, dạng plug-in, dễ lắp đặt
- Tuân thủ IEC 61643-21
3. Ứng dụng thực tế
- Bảo vệ đường mạng LAN nội bộ – trung tâm dữ liệu – sàn giao dịch
- Hệ thống camera IP, thiết bị mạng dùng PoE/PoE+/PoE++
- Kết nối thiết bị giữa các vùng LPZ 1–3 theo IEC 62305
- Tòa nhà thông minh, văn phòng cao tầng, hệ thống mạng công nghiệp
→ Tham khảo bài: Giải pháp chống sét lan truyền
4. Thông số kỹ thuật - Thiết bị cắt sét ND-CAT6A/E-A
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 5081800 |
| Loại thiết bị | Type 2+3 – Class II+III (C2 + C1) |
| Chuẩn mạng | Class EA / CAT6A |
| Tốc độ truyền | Tối đa 10 Gbit/s |
| Kết nối | RJ45 8(8), plug-in module |
| Số dây bảo vệ | 8 dây + shield |
| Dòng xung tổng (8/20µs) | 7kA |
| Cấp bảo vệ (Up) dây–dây | <120V |
| Cấp bảo vệ (Up) dây–đất | <700V |
| Tương thích PoE | Có – PoE++, 1A |
| Suy hao tín hiệu | ≤3 dB |
| Kết nối tiếp địa | Qua DIN rail hoặc dây riêng |
| Nhiệt độ hoạt động | -40°C đến +80°C |
| Lắp đặt | DIN rail hoặc gắn cáp |
| LPZ lắp đặt | 1→3 |
| Tiêu chuẩn kỹ thuật | IEC 61643-21 |
5. Dịch vụ từ Tân Tiến
Tân Tiến cung cấp giải pháp chống sét trọn gói thiết bị chống sét tín hiệu , từ tư vấn – lựa chọn – lắp đặt – kiểm tra hệ thống:
- Tư vấn bảo vệ mạng Ethernet tốc độ cao 1G/10G/PoE
- Lắp đặt đồng bộ với tủ mạng, tủ điều khiển, hệ thống giám sát
- Đảm bảo an toàn tín hiệu và cấp nguồn tích hợp trong PoE++
