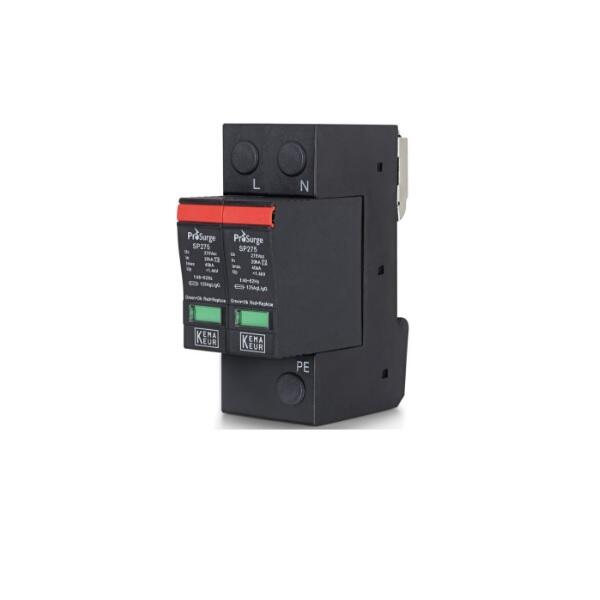

Thiết bị chống sét lan truyền 1 pha Type 2 – SP320/2P-S

Thiết bị chống sét lan truyền 1 pha Type 2 – SP320/2P-S là SPD (Surge Protective Device) của Prosurge, dùng để bảo vệ hệ thống điện 1 pha trước xung sét lan truyền và quá áp đóng cắt theo đường nguồn. Thiết bị được lắp đấu song song trong tủ điện phân phối hoặc tủ nhánh, phù hợp cho các tải điện tử như camera IP, thiết bị mạng, tủ điều khiển nhỏ, PLC mini và các hệ thống cần độ ổn định điện áp cao.

SP320/2P-S thuộc cấp bảo vệ Type 2 (Class II) theo IEC 61643-11, thường được lắp tại LPZ 1–2 hoặc phía sau SPD Type 1 trong hệ thống chống sét lan truyền tổng thể.

Thông số kỹ thuật – Thiết bị chống sét lan truyền 1 pha Type 2 – SP320/2P-S

• Loại thiết bị: SPD – Thiết bị chống sét lan truyền Type 2 (Class II)
• Cấu hình: 2P – dùng cho hệ thống điện 1 pha (L–N)
• Điện áp làm việc liên tục (Uc): 320 VAC
• Dòng xả danh định (In, 8/20µs): 20 kA
• Dòng xả tối đa (Imax, 8/20µs): 40 kA
• Mức điện áp bảo vệ (Up @ In): ≤ 1.5 kV
• Công nghệ bảo vệ: MOV tích hợp bảo vệ nhiệt TPAE (Thermally Protected Arc-Extinguish)
• Hiển thị trạng thái: Chỉ thị màu (xanh – bình thường, đỏ – hỏng)
• Tiếp điểm cảnh báo từ xa: Có (remote alarm contact)
• Lắp đặt: Gắn DIN rail 35 mm, bề rộng 2 module
• Tiêu chuẩn: IEC/EN 61643-11, UL 1449 5th, KEMA, CE
• Bảo hành: 12 tháng

Cấu trúc bảo vệ và nguyên lý hoạt động

Thiết bị chống sét lan truyền 1 pha Type 2 – SP320/2P-S hoạt động theo nguyên lý đấu song song với đường cấp nguồn. Khi xuất hiện xung sét lan truyền hoặc quá áp do đóng cắt phụ tải, các phần tử MOV bên trong thiết bị sẽ kẹp điện áp và xả năng lượng xung sét xuống hệ thống tiếp địa, từ đó hạn chế điện áp dư truyền vào tải.

Cơ chế này khác với thiết bị cắt lọc sét đấu nối nối tiếp (surge filter). SPD Type 2 tập trung vào xả năng lượng sét, trong khi surge filter thiên về suy giảm xung và lọc nhiễu cao tần. Vì vậy, SP320/2P-S thường được dùng làm lớp bảo vệ chính cho nhánh nguồn, kết hợp với các giải pháp lọc nếu tải yêu cầu nguồn “sạch” hơn.

Ưu điểm nổi bật

• SPD Type 2 chuyên dụng cho hệ thống điện 1 pha
• Dòng cắt mạnh Imax 40 kA, đáp ứng nhiều cấp độ rủi ro sét lan truyền
• Công nghệ MOV bảo vệ nhiệt TPAE, tăng độ an toàn và độ bền
• Có tiếp điểm cảnh báo từ xa, thuận tiện giám sát trạng thái thiết bị
• Thiết kế module gọn, dễ lắp đặt và thay thế trong tủ điện
• Phù hợp cho cả công trình dân dụng và công nghiệp nhẹ

Ứng dụng thực tế – Thiết bị chống sét lan truyền 1 pha Type 2 – SP320/2P-S

• Tủ điện nhánh cho camera IP, đầu ghi, switch mạng
• Hệ thống mạng LAN, router, modem
• Tủ điều khiển nhỏ, PLC mini, bộ nguồn AC/DC
• Thiết bị đo lường, cảm biến, hệ thống tự động hóa quy mô nhỏ
• Các vị trí có nguy cơ sét lan truyền theo đường nguồn điện 1 pha

Lưu ý khi lựa chọn và lắp đặt - Thiết bị chống sét lan truyền 1 pha Type 2 – SP320/2P-S

• Thiết bị phải được đấu song song với đường cấp nguồn
• Lựa chọn đúng Uc = 320V phù hợp với hệ thống điện sử dụng
• Dây nối từ SPD đến thanh cái và tiếp địa cần ngắn, thẳng, tiết diện phù hợp
• Hệ thống tiếp địa đạt yêu cầu kỹ thuật để thiết bị phát huy hiệu quả bảo vệ
• Với khu vực rủi ro sét cao, nên phối hợp SPD Type 1 + Type 2
