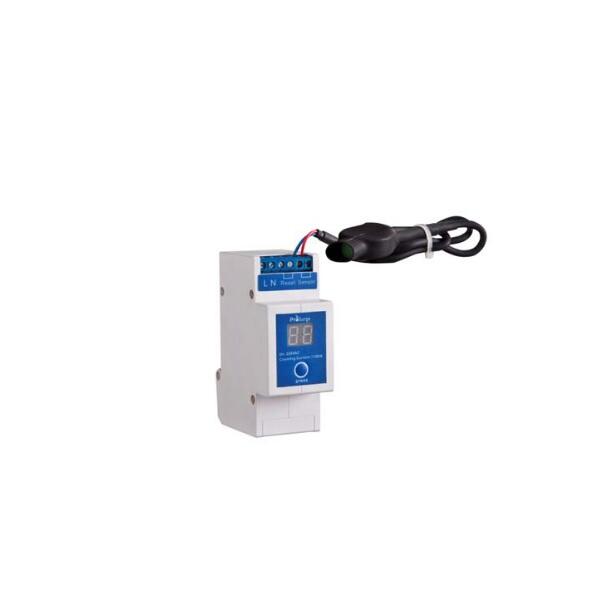

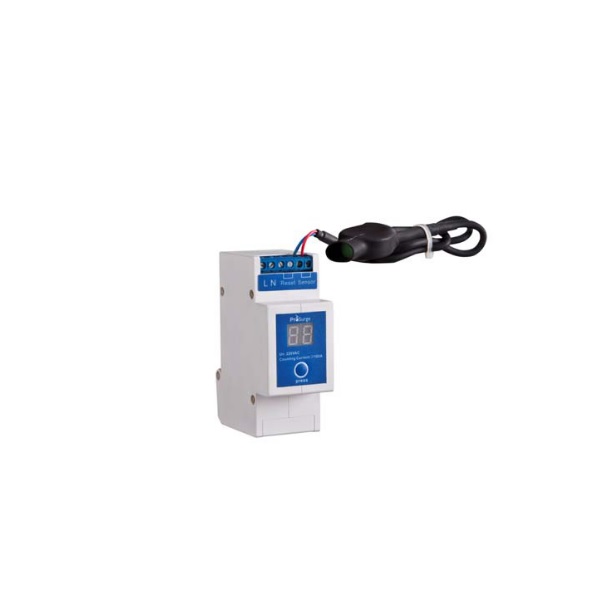

Bộ đếm sét lan truyền LEC-A – Lightning Event Counter

Bộ đếm sét lan truyền LEC-A – Lightning Event Counter là thiết bị dùng để ghi nhận số lần xung sét lan truyền xả qua SPD trong hệ thống chống sét. Thiết bị được lắp trên dây tiếp địa của thiết bị chống sét lan truyền (SPD) thông qua vòng cảm ứng, giúp theo dõi tần suất sét đánh gián tiếp, đánh giá mức độ hoạt động của SPD và hỗ trợ công tác bảo trì – nghiệm thu – quản lý rủi ro sét cho công trình.

LEC-A không tham gia cắt sét hay xả sét, mà đóng vai trò thiết bị giám sát – thống kê sự kiện sét lan truyền, đặc biệt hữu ích cho các công trình yêu cầu theo dõi lịch sử xung sét như nhà máy, trạm kỹ thuật, tòa nhà thương mại và hạ tầng viễn thông.

Thông số kỹ thuật – Bộ đếm sét lan truyền LEC-A

• Loại thiết bị: Bộ đếm sét lan truyền (Lightning Event Counter)
• Model: LEC-A
• Điện áp cấp nguồn: AC 110–240 V
• Dòng kích hoạt đếm (rise time ≥ 8µs): ≥ 100 A
• Phương thức lấy mẫu dòng: Cảm ứng (Inductive Probe – vòng kẹp)
• Dải hiển thị: 0 – 99 lần sự kiện sét
• Màn hình hiển thị: LCD kỹ thuật số
• Chức năng reset: Ngắn mạch 2 terminal “RESET”
• Chế độ làm việc:
  • Có nguồn AC: hoạt động liên tục, sạc pin
  • Mất nguồn AC: pin hoạt động > 3 tháng
• Nhiệt độ làm việc: –20 °C đến +60 °C
• Lắp đặt: DIN rail 35 mm
• Kích thước: 90 × 67 × 36 mm (chuẩn DIN 43880)
• Vật liệu vỏ: Nhựa kỹ thuật, chống cháy UL94 V-0

Cấu trúc bảo vệ và nguyên lý hoạt động

Bộ đếm sét lan truyền LEC-A hoạt động theo nguyên lý cảm ứng dòng điện, thông qua một vòng lõi từ hở (toroidal core) kẹp quanh dây tiếp địa của SPD. Khi xảy ra xung sét lan truyền hoặc quá áp mạnh, dòng xả từ SPD đi xuống hệ thống tiếp địa sẽ tạo ra từ trường tức thời. LEC-A sẽ nhận biết sự kiện này và tăng bộ đếm lên một đơn vị.

Thiết bị thực hiện ghi nhận không tiếp xúc (potential-free), không ảnh hưởng đến đặc tính điện của dây tiếp địa, không làm tăng điện trở đất và không can thiệp vào khả năng xả sét của SPD. Đây là điểm khác biệt quan trọng so với các thiết bị đo dòng trực tiếp.

Lưu ý: LEC-A là bộ đếm sét lan truyền, dùng cho SPD, không phải bộ đếm sét trực tiếp cho kim thu sét.

Ưu điểm nổi bật

• Ghi nhận chính xác sự kiện sét lan truyền xả qua SPD
• Ngưỡng kích hoạt nhạy, từ ≥ 100 A
• Hoạt động ổn định, chống nhiễu tốt
• Thiết kế DIN rail, dễ tích hợp trong tủ điện
• Hiển thị LCD rõ ràng, dễ theo dõi
• Có pin dự phòng, vẫn ghi nhận khi mất nguồn AC
• Lắp đặt nhanh, không cắt dây tiếp địa

Ứng dụng thực tế – Bộ đếm sét lan truyền LEC-A

• Giám sát hoạt động SPD trong tủ điện tổng và tủ nhánh
• Nhà máy, khu công nghiệp, trạm kỹ thuật
• Hệ thống camera IP, mạng LAN, viễn thông
• Công trình yêu cầu theo dõi lịch sử sét lan truyền
• Phục vụ nghiệm thu – bảo trì – đánh giá rủi ro sét

Lưu ý khi lựa chọn và lắp đặt

• LEC-A phải được lắp trên dây tiếp địa của SPD, không lắp trên dây kim thu sét
• Đảm bảo vòng cảm ứng kẹp đúng và chắc quanh dây
• Không uốn gập hoặc để dây tiếp địa quá xa vòng cảm ứng
• Nên kiểm tra và ghi nhận số lần đếm định kỳ để đánh giá tình trạng hệ thống chống sét
• Bộ đếm chỉ có ý nghĩa khi hệ thống tiếp địa đạt chuẩn kỹ thuật
