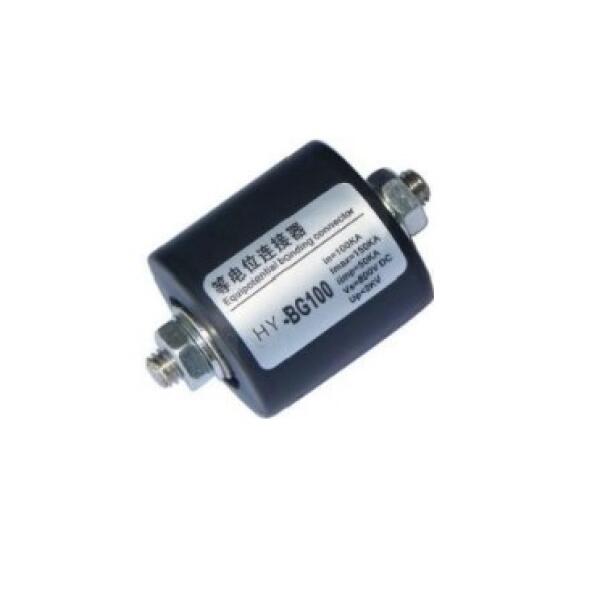

Van cân bằng đẳng thế HY-BG100 là thiết bị chuyên dụng dùng để cân bằng điện thế giữa hai hệ thống tiếp địa độc lập, giúp loại bỏ chênh lệch điện áp khi xảy ra sét hoặc quá điện áp.
Trong thực tế, nhiều công trình tồn tại nhiều hệ tiếp địa riêng biệt (nguồn điện, tín hiệu, thiết bị ngoài trời…). Khi có sét đánh, sự chênh lệch điện thế giữa các hệ này có thể gây ra hiện tượng phản xung sét (counterstrike), làm hư hỏng thiết bị hoặc gây nguy hiểm cho con người.
HY-BG100 là giải pháp tối ưu giúp cân bằng điện thế một cách tự động – an toàn – không ảnh hưởng vận hành hệ thống.
Nguyên lý hoạt động - Van cân bằng đẳng thế HY-BG100
Thiết bị hoạt động theo nguyên lý khe hở phóng điện (spark gap):
- Bình thường:
→ Thiết bị cách điện hoàn toàn giữa hai hệ tiếp địa - Khi có sét/quá áp:
→ Phóng điện trong môi trường khí
→ Tạo liên kết tạm thời giữa hai hệ tiếp địa
→ Cân bằng điện áp tức thời - Sau khi hết xung:
→ Tự ngắt
→ Không có dòng điện theo sau
👉 Đây là điểm khác biệt quan trọng so với việc nối đất trực tiếp bằng dây dẫn.
Khi nào cần sử dụng Van cân bằng đẳng thế HY-BG100?
Thiết bị HY-BG100 đặc biệt cần thiết trong các trường hợp:
- Hệ thống có 2 hoặc nhiều tiếp địa độc lập

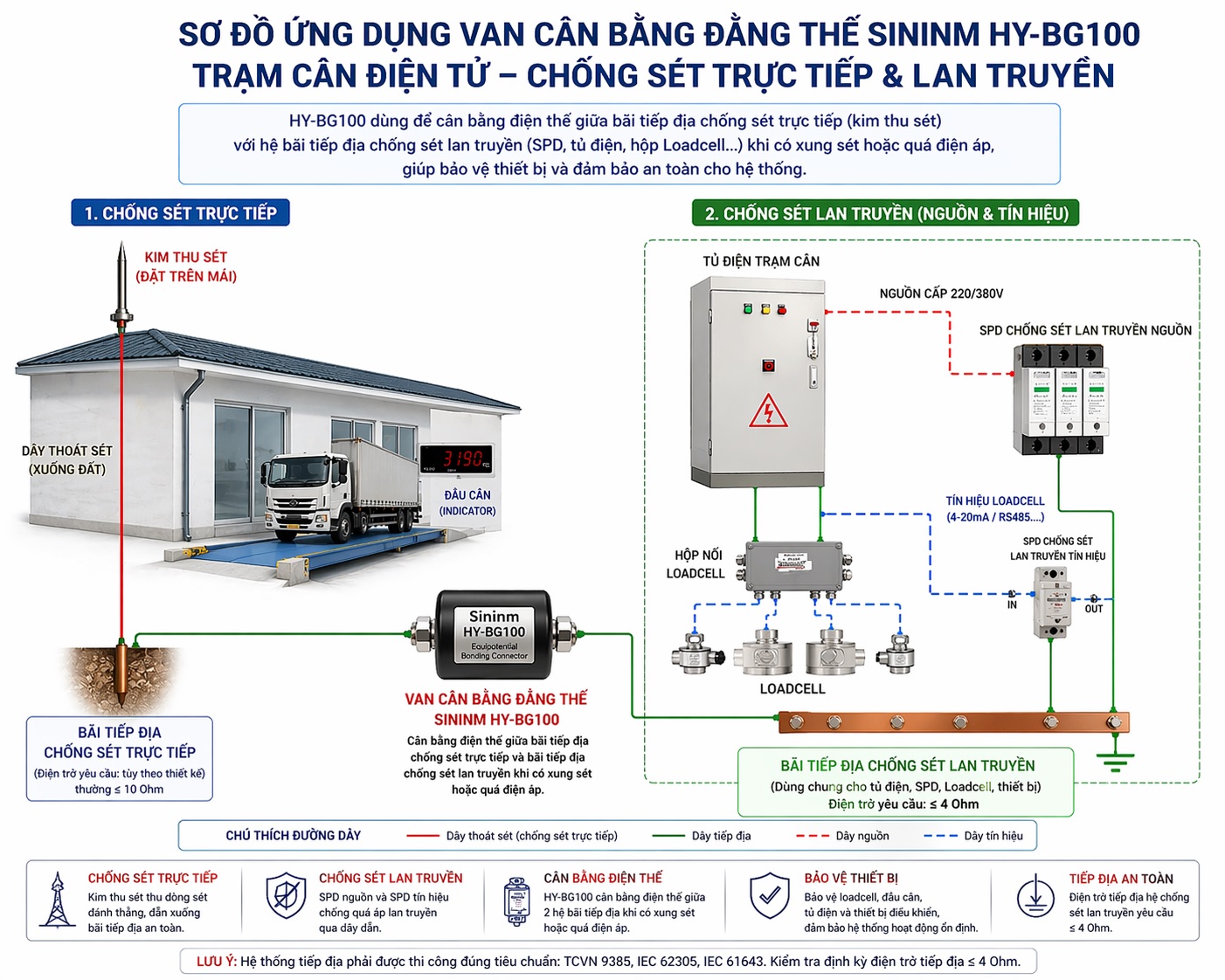

- Trạm cân điện tử, thiết bị ngoài trời (loadcell)
- Nhà máy công nghiệp có nhiều hệ grounding riêng
- Hệ thống dầu khí, đường ống có bảo vệ cathodic
- Công trình có yêu cầu chống sét và chống chênh lệch điện thế cao
Ưu điểm nổi bật
- Cân bằng điện thế tức thời khi có sét
- Thời gian đáp ứng cực nhanh (nano giây)
- Dòng xả lớn, chịu xung sét mạnh
- Không gây ảnh hưởng đến hệ tiếp địa trong điều kiện bình thường
- Không có dòng theo sau → an toàn tuyệt đối
- Thiết kế kín, bền bỉ, phù hợp môi trường khắc nghiệt
- Không cần bảo trì
Thông số kỹ thuật - Van cân bằng đẳng thế HY-BG100
Thông số | Giá trị |
|---|---|
| Model | HY-BG100 |
| Dòng xả danh định In (8/20µs) | 100kA |
| Dòng xả tối đa Imax (8/20µs) | 150kA |
| Dòng xung sét Iimp (10/350µs) | 50kA |
| Điện áp đánh thủng DC | 800V |
| Mức bảo vệ điện áp Up | ≤ 2kV |
| Thời gian đáp ứng | 10ns |
| Cấp bảo vệ | IP65 |
| Nhiệt độ làm việc | -40°C đến +85°C |
| Kết nối | Bulong M6 hoặc cáp 16mm² |
Ứng dụng thực tế
Van cân bằng đẳng thế Sininm HY-BG100 được ứng dụng rộng rãi trong:
- Hệ thống tiếp địa trong nhà máy công nghiệp
- Trạm cân điện tử, hệ thống đo lường ngoài trời
- Đường ống dầu khí, hóa chất
- Hệ thống có nhiều nguồn tiếp địa độc lập
- Công trình yêu cầu an toàn điện cao
So sánh giải pháp (rất quan trọng)
Giải pháp | Đặc điểm |
|---|---|
| Nối trực tiếp bằng dây đồng | Luôn dẫn điện → phá vỡ hệ tiếp địa |
| Không kết nối | Chênh lệch điện thế → dễ gây đánh ngược |
| Van cân bằng đẳng thế HY-BG100 | Chỉ dẫn khi có sét → tối ưu nhất |
Câu hỏi thường gặp về van cân bằng đẳng thế
Van cân bằng đẳng thế HY-BG100 là thiết bị quan trọng trong các hệ thống chống sét và tiếp địa hiện đại, giúp loại bỏ chênh lệch điện thế nguy hiểm, bảo vệ thiết bị và đảm bảo an toàn cho toàn bộ công trình.
Giải pháp tối ưu cho các công trình yêu cầu kỹ thuật cao và vận hành ổn định lâu dài với Van cân bằng đẳng thế HY-BG100
