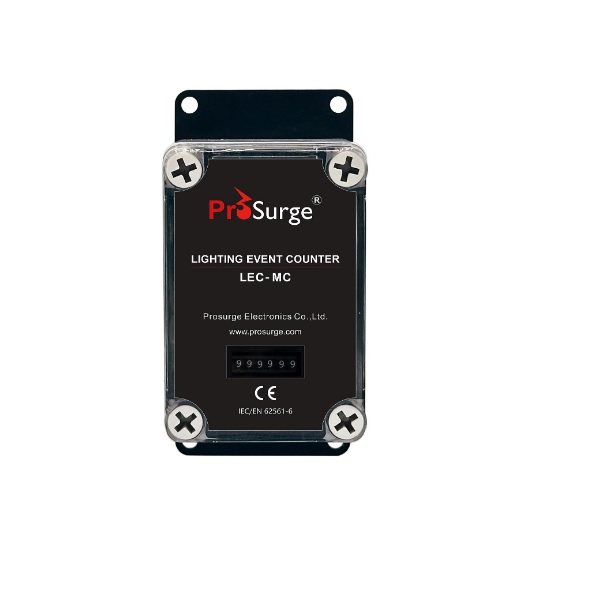

Bộ đếm sét trực tiếp LEC-MC – Mechanical Lightning Counter

Bộ đếm sét trực tiếp LEC-MC – Mechanical Lightning Counter là thiết bị dùng để ghi nhận số lần sét đánh trực tiếp vào hệ thống chống sét của công trình. Thiết bị được lắp trực tiếp trên dây thoát sét (down conductor) hoặc băng đồng thoát sét, giúp theo dõi chính xác các sự kiện sét đánh thực tế, phục vụ công tác nghiệm thu, bảo trì và đánh giá mức độ rủi ro sét cho công trình.

LEC-MC là bộ đếm sét cơ khí, hoạt động không cần nguồn điện, không pin, thiết kế IP67 cho phép lắp đặt ngoài trời lâu dài. Thiết bị phù hợp cho các công trình có hệ thống chống sét trực tiếp như nhà máy, kho xưởng, trạm viễn thông, trạm điện, tòa nhà cao tầng và các công trình hạ tầng kỹ thuật.

Thông số kỹ thuật – Bộ đếm sét trực tiếp LEC-MC

• Loại thiết bị: Bộ đếm sét trực tiếp (Mechanical Lightning Counter)
• Model: LEC-MC
• Dòng kích hoạt đếm (rise time ≥ 8µs): ≥ 1.5 kA
• Khả năng ghi nhận xung sét:
  • Tối đa 100 kA (dạng sóng 10/350µs, 8/20µs)
• Nguyên lý đếm: Cơ khí – hiển thị số cơ học
• Dải hiển thị: 0 – 999.999 lần sét
• Phương thức lấy mẫu dòng: Cảm ứng (Inductive probe tích hợp sẵn)
• Nguồn cấp: Không cần nguồn, không pin
• Chức năng reset: Không cho phép reset thủ công (đảm bảo độ chính xác)
• Nhiệt độ làm việc: –20 °C đến +70 °C
• Lắp đặt: Gắn trực tiếp lên dây tròn hoặc băng đồng thoát sét

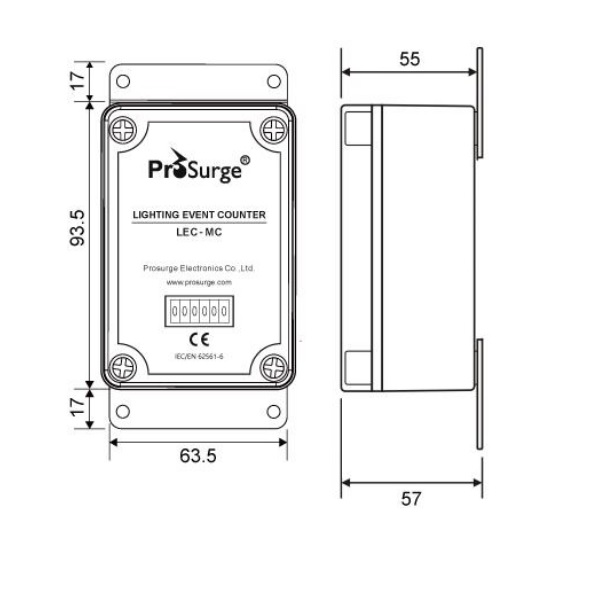

• Kích thước: 93.5 × 63.5 × 55 mm
• Cấp bảo vệ: IP67 – chống nước, chống bụi
• Vật liệu vỏ: Nhựa kỹ thuật chống UV, chống lão hóa, UL94 V-0
• Tiêu chuẩn áp dụng: IEC/EN 62561-6, EN 50164-6

Cấu trúc bảo vệ và nguyên lý hoạt động

Bộ đếm sét trực tiếp LEC-MC hoạt động theo nguyên lý cảm ứng dòng điện do sét trực tiếp. Khi sét đánh vào kim thu sét, dòng sét sẽ truyền xuống đất qua dây thoát sét. Dòng xung lớn này tạo ra từ trường mạnh, kích hoạt cơ cấu cảm ứng bên trong LEC-MC và ghi nhận một lần sét đánh trên bộ hiển thị cơ khí.

Thiết bị được thiết kế tích hợp cảm biến bên trong, không cần lắp thêm đầu dò dòng, không phải cắt hoặc tháo dây thoát sét khi lắp đặt. Việc không cho phép reset thủ công giúp đảm bảo dữ liệu đếm sét có tính liên tục, khách quan và phù hợp cho mục đích nghiệm thu – đánh giá an toàn – hồ sơ kỹ thuật.

Lưu ý: LEC-MC là bộ đếm sét trực tiếp, dùng cho hệ thống kim thu sét và dây thoát sét, không dùng để đếm sét lan truyền qua SPD.

Ưu điểm nổi bật

• Ghi nhận chính xác sét đánh trực tiếp vào hệ thống chống sét
• Ngưỡng kích hoạt ≥ 1.5 kA, phù hợp cho sét thực
• Chịu được dòng sét lớn tới 100 kA
• Không cần nguồn điện, không pin, vận hành hoàn toàn cơ khí
• Không reset thủ công, đảm bảo tính trung thực dữ liệu
• Thiết kế IP67, lắp đặt ngoài trời bền bỉ
• Dễ lắp trên cả dây tròn và băng đồng thoát sét
• Tuổi thọ cao, không cần bảo trì

Ứng dụng thực tế – Bộ đếm sét trực tiếp LEC-MC

• Hệ thống chống sét trực tiếp cho nhà xưởng, kho bãi
• Tòa nhà cao tầng, trung tâm thương mại
• Trạm viễn thông, trạm BTS, trạm phát sóng
• Trạm điện, nhà máy điện, khu công nghiệp
• Công trình cần theo dõi số lần sét đánh thực tế để phục vụ bảo trì và đánh giá rủi ro

Lưu ý khi lựa chọn và lắp đặt - Bộ đếm sét trực tiếp LEC-MC

• LEC-MC phải được lắp trực tiếp trên dây thoát sét, không lắp trên dây tiếp địa SPD
• Chọn vị trí lắp dễ quan sát nhưng vẫn đảm bảo an toàn
• Siết chặt cơ khí để đảm bảo tiếp xúc cảm ứng ổn định
• Không sơn phủ hoặc bọc cách điện che kín thiết bị
• Bộ đếm chỉ phát huy ý nghĩa khi hệ thống chống sét trực tiếp được thi công đúng tiêu chuẩn
