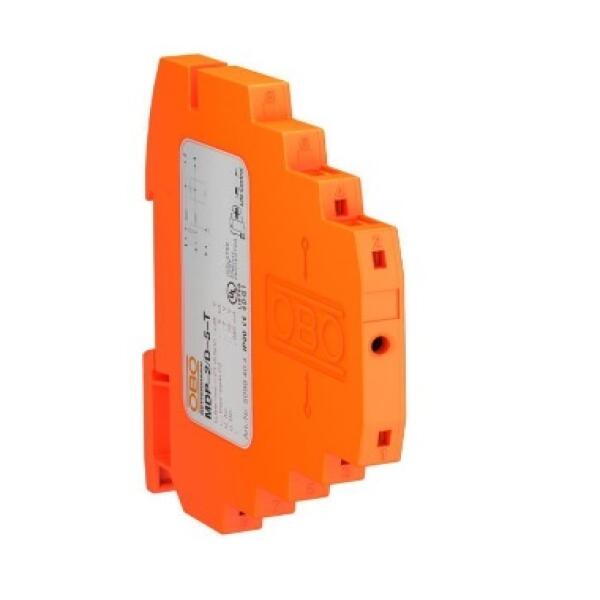

Thiết bị chống sét tín hiệu MDP-2 D-24-T
Model thuộc Type 1+2+3 – 24V DC
1. Giới thiệu sản phẩm
Tân Tiến là nhà phân phối chính thức thiết bị chống sét OBO tại Việt Nam. Model MDP-2 D-24-T là thiết bị chống sét tín hiệu kết hợp Type 1+2+3 (D1+C2+C1), chuyên dùng để bảo vệ tín hiệu 24V DC, sử dụng trong các hệ thống điều khiển, đo lường, tự động hóa công nghiệp.
Thiết bị dạng thanh DIN rail 2 cực, có tích hợp chức năng kiểm tra hoạt động Life Control, tiết kiệm không gian và dễ lắp đặt tại vùng LPZ 0–3.
2. Đặc điểm nổi bật
Bảo vệ tín hiệu điện áp thấp 24V DC, chống sét sơ cấp – lan truyền – tinh
Tích hợp kiểm tra trạng thái SPD – Life Control (Readable status)
Dòng xung chịu đựng:
• C1: 0.5kV / 0.25kA (8/20 µs)
• C2: 5kV / 2.5kA (8/20 µs)
• Tổng dòng xung: 5kA (8/20 µs)Cấp bảo vệ điện áp:
• Dây–dây: <55V
• Dây–đất: <800VĐiện áp làm việc liên tục: 28V DC (Uc), danh định: 24V DC
Tần số cắt: 100 MHz – truyền tín hiệu ổn định
Tổn hao tín hiệu: ≤3 dB, dung kháng <40 pF
Kháng cách điện: >100 MΩ, điện trở dây: 2.35Ω ± 5%
Lắp ray DIN 35 mm, vỏ IP20, đầu nối không vít (screwless)
Phù hợp LPZ 0–3, tiêu chuẩn IEC 61643-21, UL-listed
3. Ứng dụng thực tế
Bảo vệ hệ thống tín hiệu điều khiển 24V DC, I/O modules, cảm biến, PLC
Dùng trong tủ điều khiển nhà máy, dây chuyền công nghiệp, trạm điều áp
Vị trí LPZ 0–1, LPZ 1–2 hoặc cuối đường tín hiệu LPZ 2–3
Tích hợp trong hệ thống SCADA, điện nhẹ, tòa nhà thông minh
→ Tham khảo bài: Giải pháp chống sét lan truyền
4. Thông số kỹ thuật - Thiết bị chống sét tín hiệu MDP-2 D-24-T
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 5098422 |
| Loại thiết bị | Type 1+2+3 – D1+C2+C1 |
| Dòng điện tải danh định | 0.58 A |
| Uc | 28V DC (danh định 24V DC) |
| Dòng xung C2 | 5kV / 2.5kA (8/20 µs) |
| Dòng xung C1 | 0.5kV / 0.25kA (8/20 µs) |
| Tổng dòng chịu đựng | 5kA (8/20 µs) |
| Up dây-dây / dây–đất | <55V / <800V |
| Tổn hao tín hiệu | ≤3 dB |
| Tần số hoạt động | 100 MHz |
| Kháng cách điện | >100 MΩ |
| Dung kháng dây–dây/đất | <40 pF |
| Điện trở mỗi dây | 2.35Ω ± 5% |
| Kết nối | Không vít, DIN rail |
| Hiển thị trạng thái | Có – Life Control |
| Lắp đặt LPZ | 0–3 |
| Nhiệt độ hoạt động | -40°C đến +80°C |
| Vỏ bảo vệ | IP20 |
| Tiêu chuẩn | IEC 61643-21, UL listed |
5. Dịch vụ từ Tân Tiến
Tân Tiến cung cấp trọn gói:
Cung cấp giải pháp chống sét trọn gói Thiết bị chống sét tín hiệu OBO

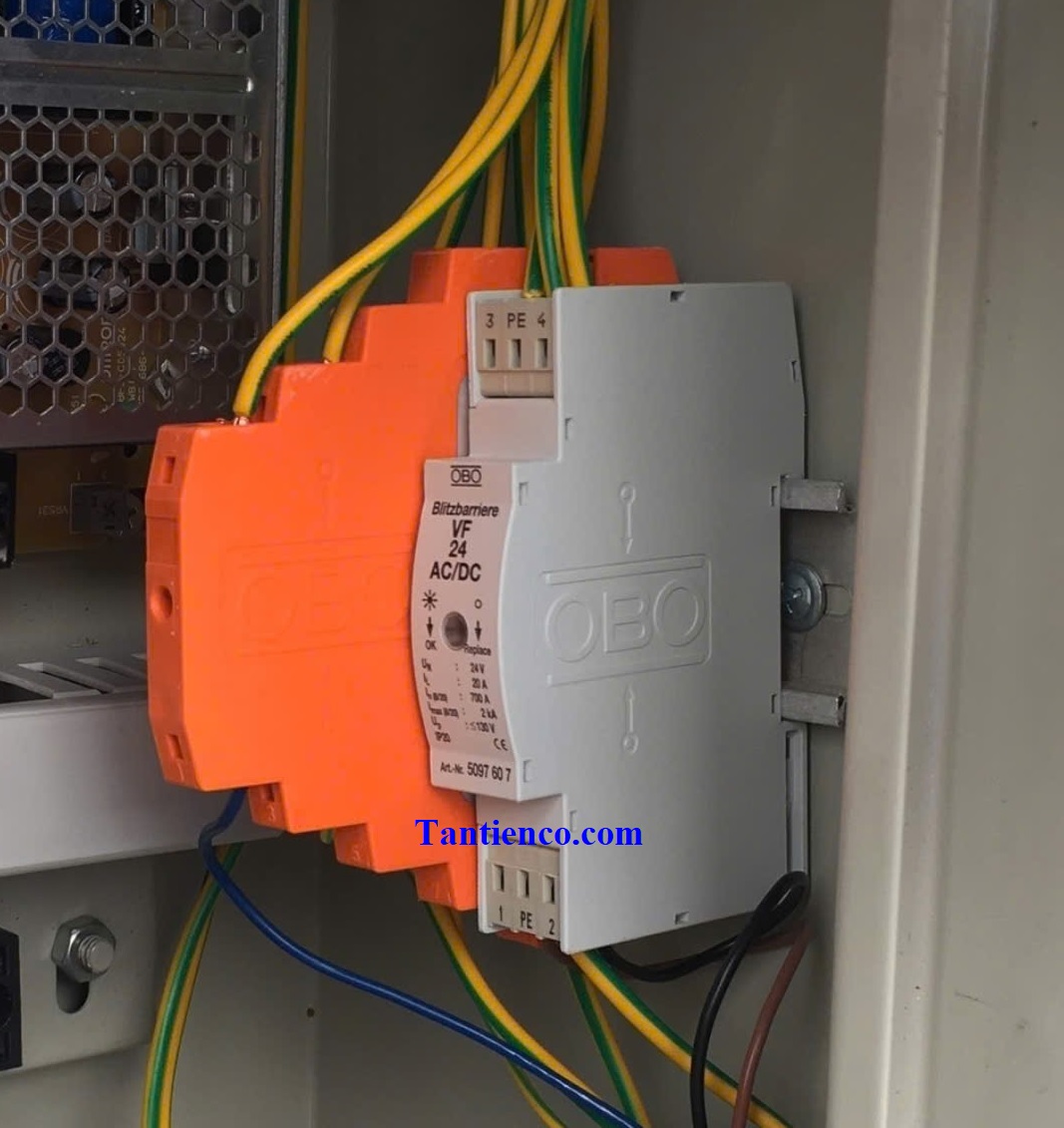

Thi công hệ thống SPD cho công trình điều khiển – truyền tín hiệu
Tư vấn sơ đồ LPZ, lựa chọn & đấu nối SPD chính xác theo IEC
