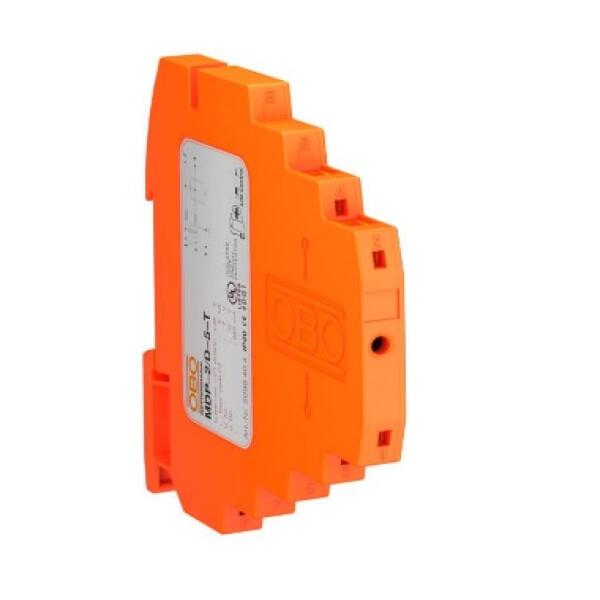

Thiết bị chống sét tín hiệu MDP-2 D-5-T

Thiết bị chống sét tín hiệu MDP-2 D-5-T

 Model thuộc Type 1+2+3 – Bảo vệ tín hiệu 5V

1. Giới thiệu sản phẩm

   Tân Tiến là nhà phân phối chính thức thiết bị chống sét OBO tại Việt Nam. Model MDP-2 D-5-T là thiết bị chống sét tín hiệu kết hợp Type 1+2+3 (D1+C2+C1), chuyên dùng bảo vệ tín hiệu điện áp thấp 5V DC, sử dụng cho các hệ thống truyền thông, điều khiển, đo lường.

   Thiết bị có cấu hình 2 cực, dạng thanh DIN rail, tích hợp chức năng kiểm tra tình trạng hoạt động (test) và bảo vệ liên tục đến vùng LPZ 0→3.

2. Đặc điểm nổi bật

• Bảo vệ tín hiệu DC 5V, phù hợp hệ thống điện nhẹ, đo lường, I/O

• Kết hợp bảo vệ Type 1+2+3 (D1+C2+C1), chịu xung đến 5kA

• Có tính năng kiểm tra tình trạng bảo vệ (Life Control – readable status)

• Cấu hình 2 cực, bảo vệ 2 dây độc lập

• Điện áp làm việc liên tục: 5V DC (Uc = 10V DC max.)

• Cấp bảo vệ điện áp: <35V (L-N), <800V (L-PE)

• Dòng xung: C2 = 5kV / 2.5kA (8/20 µs), C1 = 0.5kV / 0.25kA

• Tổng dòng xung chịu đựng: 5kA (8/20 µs)

• Tổn hao tín hiệu ≤ 3 dB, tần số hoạt động tới 100 MHz

• Dung kháng giữa dây-dây: <40 pF

• Kháng cách điện >10 MΩ

• Khả năng kết nối không vít (screwless), lắp DIN rail

• Nhiệt độ hoạt động: -40°C đến +80°C

• Chuẩn IEC 61643-21, UL listed

3. Ứng dụng thực tế

• Hệ thống tín hiệu đo lường, I/O modules, cảm biến 5V

• Thiết bị điều khiển tín hiệu DC trong tủ điều khiển trung tâm

• Dùng cho các vùng LPZ 0–3, phù hợp cả dân dụng và công nghiệp

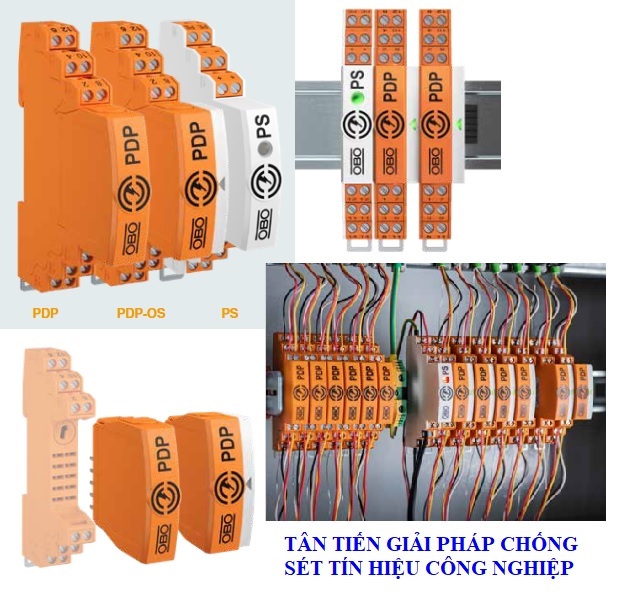

• Bảo vệ tín hiệu điện áp thấp tại các nhà máy, trạm BTS, tòa nhà tự động hóa

→ Tham khảo bài: Giải pháp chống sét lan truyền

4. Thông số kỹ thuật-Thiết bị chống sét tín hiệu MDP-2 D-5-T

5. Dịch vụ từ Tân Tiến

Tân Tiến cung cấp trọn gói dịch vụ:

• Thiết bị chống sét tín hiệu OBO

• Lắp đặt thiết bị SPD cho hệ thống điện nhẹ, tín hiệu

• Tư vấn kết hợp SPD sơ cấp – lan truyền – thiết bị đo – nguồn

→ Tham khảo bài: Giải pháp chống sét trọn gói
