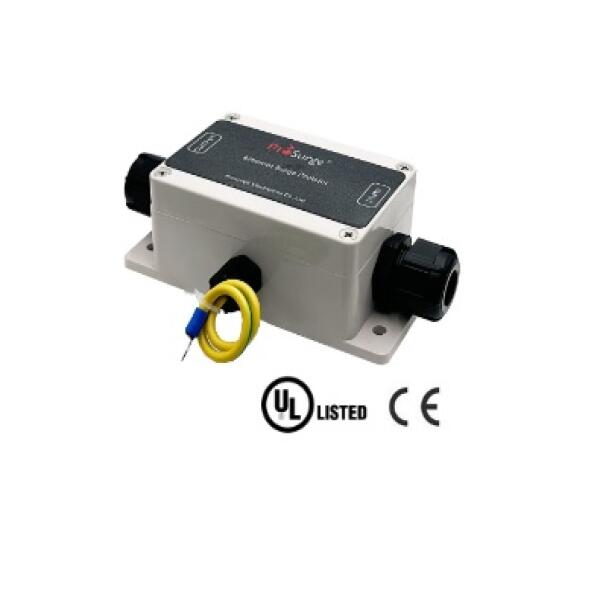

Thiết bị chống sét đường mạng RJ45 CAT6 ngoài trời – D-05P/RJ45 là thiết bị bảo vệ chống sét lan truyền cho đường mạng Ethernet/RJ45, được thiết kế chuyên dụng cho môi trường ngoài trời, giúp bảo vệ camera IP, thiết bị truyền dẫn, Access Point ngoài trời và các hệ thống mạng Ethernet trước xung sét lan truyền.
Model D-05P/RJ45 hỗ trợ hệ thống CAT5/CAT5E/CAT6/CAT6A, tốc độ truyền 1000Mbps, tần số tối đa 250MHz. Thiết bị sử dụng mạch bảo vệ 2 cấp GDT + TVS, thời gian đáp ứng ≤1ns, đạt cấp bảo vệ IP66, phù hợp lắp đặt tại các vị trí ngoài trời có độ ẩm, bụi và nước mưa.
Thông số kỹ thuật – Thiết bị chống sét đường mạng RJ45 CAT6 ngoài trời – D-05P/RJ45
Tiêu chuẩn & phân loại
Hạng mục | Thông số kỹ thuật |
|---|---|
| Tiêu chuẩn áp dụng | UL 497B, EN 50173 Category 6, IEC/EN 61643-21 |
| Phân loại IEC/EN | D1 / C1 / C2 / C3 |
| Ứng dụng cáp | CAT5, CAT5E, CAT6, CAT6A |
| Số cổng | 1 Port |
Thông số điện
Hạng mục | Thông số |
|---|---|
| Điện áp danh định (Un) | 5VDC |
| Điện áp làm việc liên tục lớn nhất (Uc) | 6VDC |
| Dòng tải định mức (IL) | 1A |
Khả năng chống sét
Thông số | Giá trị |
|---|---|
| Dòng xả danh định C2 (8/20µs) | 2.5kA |
| Tổng dòng xả C2 | 10kA |
| Dòng xung D1 (10/350µs) | 1kA |
Mức điện áp bảo vệ (Up)
Chế độ | Giá trị |
|---|---|
| L-L @ C2 | 55V |
| L-G @ C2 | 550V |
| L-L @ C3 | 25V |
| L-G @ C3 | 500V |
Thông số truyền dẫn
Hạng mục | Giá trị |
|---|---|
| Tốc độ truyền dữ liệu | 1000Mbps |
| Băng thông | 250MHz |
| Suy hao chèn (Insertion Loss) | ≤3dB |
| Thời gian đáp ứng | ≤1ns |
| Chuẩn Ethernet | 10Base-T / 100Base-T / 1000Base-T / 1000Base-TX |
| Chân bảo vệ | 1/2, 3/6, 4/5, 7/8 |
Cấu trúc & lắp đặt
Hạng mục | Thông số |
|---|---|
| Công nghệ bảo vệ | Two-stage protection circuit (GDT + TVS) |
| Kiểu kết nối | RJ45 Shielded Socket |
| Kiểu lắp đặt | Ngoài trời (Outdoor) |
| Cấp bảo vệ | IP66 |
| Tiếp địa | Dây tiếp địa ngoài |
| Vật liệu vỏ | Polycarbonate chống tia UV |
| Kích thước | 107 × 60 × 36 mm |
Môi trường làm việc
Hạng mục | Giá trị |
|---|---|
| Nhiệt độ hoạt động | -40°C đến +80°C |
| Chứng nhận | UL, CE |

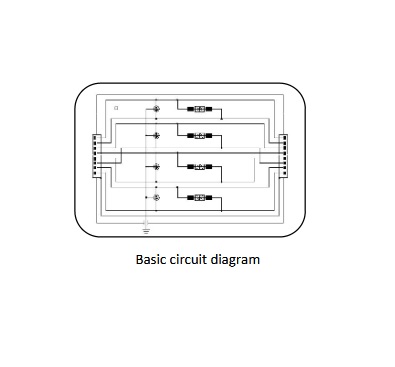

Cấu trúc bảo vệ và nguyên lý hoạt động
D-05P/RJ45 được lắp nối tiếp trên đường cáp mạng RJ45 ngoài trời. Khi có xung sét lan truyền trên đường truyền Ethernet, mạch bảo vệ GDT + TVS hai cấp sẽ nhanh chóng giới hạn điện áp và dẫn dòng xung xuống hệ thống tiếp địa, giúp bảo vệ cổng mạng và thiết bị đầu cuối.
Với thiết kế IP66, thiết bị phù hợp lắp đặt tại các vị trí ngoài trời như cột camera, cột phát WiFi, trạm quan trắc, trạm BTS và các tuyến cáp mạng đi giữa các tòa nhà.
Ưu điểm nổi bật
- Bảo vệ đường mạng RJ45 Gigabit Ethernet.
- Phù hợp CAT5, CAT5E, CAT6 và CAT6A.
- Hỗ trợ tốc độ truyền 1000Mbps.
- Băng thông lên tới 250MHz.
- Thời gian đáp ứng ≤1ns.
- Thiết kế chống nước IP66, phù hợp ngoài trời.
- Công nghệ bảo vệ hai cấp GDT + TVS.
- Đạt chứng nhận UL, CE.
Ứng dụng thực tế – Thiết bị chống sét đường mạng RJ45 CAT6 ngoài trời – D-05P/RJ45
- Camera IP ngoài trời.
- Access Point WiFi ngoài trời.
- Trạm quan trắc môi trường.
- Trạm BTS viễn thông.
- Hệ thống mạng giữa các nhà xưởng.
- Camera giao thông, camera an ninh đô thị.
- Thiết bị Ethernet đặt ngoài trời.
Lưu ý khi lựa chọn và lắp đặt
- Lắp nối tiếp trên đường truyền RJ45.
- Đấu đúng chiều IN / OUT.
- Lắp gần thiết bị cần bảo vệ.
- Dây tiếp địa nên ngắn nhất có thể, ưu tiên dưới 50cm theo hướng dẫn của Prosurge.
- Tiết diện dây tiếp địa tối thiểu 2.5mm².
- Không sử dụng model này cho hệ thống PoE 48V, cần chọn dòng D-48P/RJ45-POE nếu sử dụng PoE.
