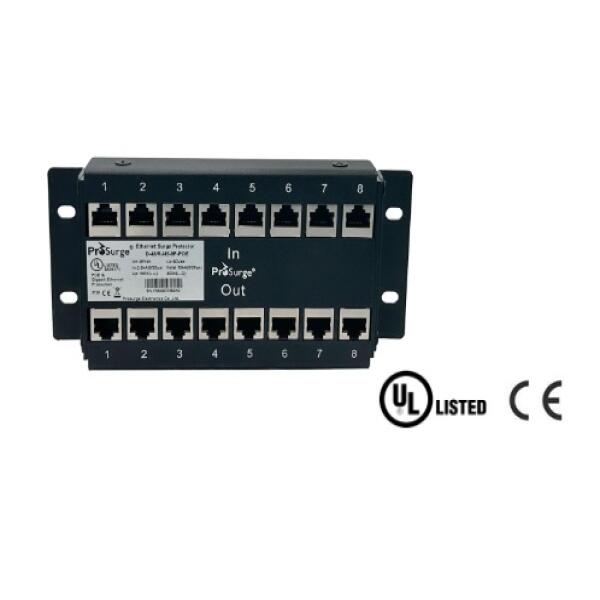

Thiết bị chống sét mạng PoE RJ45 CAT6 8 cổng – D-48/RJ45-8P-POE là thiết bị chống sét lan truyền chuyên dụng cho đường truyền mạng Ethernet có cấp nguồn PoE (Power over Ethernet), được thiết kế để bảo vệ đồng thời 08 đường mạng PoE Gigabit Ethernet khỏi xung sét lan truyền và quá áp cảm ứng.
Thiết bị phù hợp với hệ thống CAT5/CAT5E/CAT6/CAT6A, hỗ trợ tốc độ truyền 1000Mbps, băng thông 250MHz, sử dụng mạch bảo vệ hai cấp GDT + TVS, thích hợp lắp đặt trong tủ mạng, tủ điều khiển, hệ thống camera IP PoE tập trung, switch PoE và các hệ thống Ethernet công nghiệp.
Thông số kỹ thuật – Thiết bị chống sét mạng PoE RJ45 CAT6 8 cổng – D-48/RJ45-8P-POE
Tiêu chuẩn & phân loại
Hạng mục | Thông số kỹ thuật |
|---|---|
| Tiêu chuẩn áp dụng | UL 497B, EN 50173 Category 6, IEC/EN 61643-21 |
| Phân loại IEC/EN | D1 / C1 / C2 / C3 |
| Ứng dụng cáp | CAT5, CAT5E, CAT6, CAT6A |
| Số cổng | 8 Ports |
Thông số điện
Hạng mục | Thông số |
|---|---|
| Điện áp danh định (Un) | 48VDC |
| Điện áp làm việc liên tục lớn nhất (Uc) | 60VDC |
| Dòng tải định mức (IL) | 1A |
Khả năng chống sét
Thông số | Giá trị |
|---|---|
| Dòng xả danh định C2 (8/20µs) | 2.5kA |
| Tổng dòng xả C2 | 10kA |
| Dòng xung D1 (10/350µs) | 1kA |
Mức điện áp bảo vệ (Up)
Chế độ | Giá trị |
|---|---|
| L-L @ C2 | 90V |
| L-G @ C2 | 600V |
| L-L @ C3 | 75V |
| L-G @ C3 | 500V |
Thông số truyền dẫn
Hạng mục | Giá trị |
|---|---|
| Tốc độ truyền dữ liệu | 1000Mbps |
| Băng thông | 250MHz |
| Suy hao chèn (Insertion Loss) | ≤3dB |
| Thời gian đáp ứng | ≤1ns |
| Chuẩn Ethernet | 10Base-T / 100Base-T / 1000Base-T / 1000Base-TX |
| Chân bảo vệ | 1/2, 3/6, 4/5, 7/8 |
Cấu trúc & lắp đặt
Hạng mục | Thông số |
|---|---|
| Công nghệ bảo vệ | Two-stage protection circuit (GDT + TVS) |
| Kiểu kết nối | RJ45 Shielded Socket |
| Kiểu lắp đặt | Trong nhà (Indoor) |
| Tiếp địa | Screw grounding |
| Vật liệu vỏ | Metal |
| Chứng nhận | UL, CE |

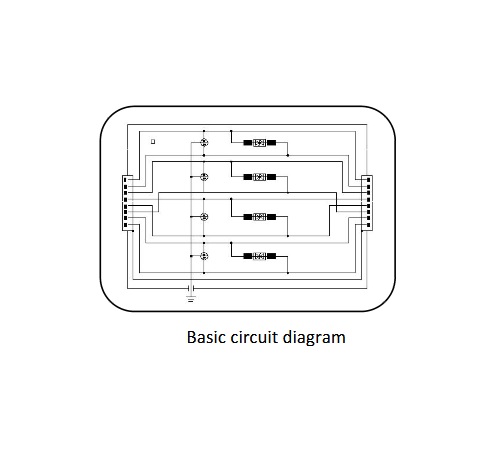

Cấu trúc bảo vệ và nguyên lý hoạt động
Thiết bị chống sét mạng PoE RJ45 CAT6 8 cổng – D-48/RJ45-8P-POE được lắp nối tiếp trên các tuyến cáp mạng PoE RJ45, cho phép bảo vệ đồng thời 08 đường truyền Ethernet có cấp nguồn PoE.
Khi xuất hiện xung sét lan truyền hoặc quá áp cảm ứng trên đường mạng, mạch bảo vệ GDT + TVS hai cấp sẽ nhanh chóng giới hạn điện áp và dẫn năng lượng xung xuống hệ thống tiếp địa, giúp bảo vệ switch PoE, camera IP PoE, đầu ghi NVR PoE, Access Point PoE và các thiết bị Ethernet sử dụng nguồn PoE.
Ưu điểm nổi bật
- Bảo vệ đồng thời 08 đường mạng PoE RJ45.
- Bảo vệ cả đường truyền dữ liệu và nguồn PoE.
- Hỗ trợ Gigabit Ethernet 1000Mbps.
- Phù hợp hệ thống CAT5/CAT5E/CAT6/CAT6A.
- Băng thông lên tới 250MHz.
- Thời gian đáp ứng nhanh ≤1ns.
- Công nghệ bảo vệ hai cấp GDT + TVS.
- Phù hợp hệ thống camera IP PoE, switch PoE và tủ mạng tập trung.
Ứng dụng thực tế – Thiết bị chống sét mạng PoE RJ45 CAT6 8 cổng – D-48/RJ45-8P-POE
- Hệ thống camera IP PoE 8 kênh.
- Switch PoE 8 cổng.
- Access Point WiFi PoE.
- Hệ thống giám sát an ninh.
- PLC Ethernet sử dụng PoE.
- Hệ thống BMS, SCADA.
- Hệ thống mạng PoE trong nhà máy, văn phòng và trung tâm dữ liệu.
Lưu ý khi lựa chọn và lắp đặt
- Lắp nối tiếp trên từng đường mạng PoE.
- Đấu đúng chiều IN / OUT.
- Lắp gần switch PoE hoặc thiết bị cần bảo vệ.
- Dây tiếp địa nên ngắn nhất có thể, ưu tiên dưới 50cm theo hướng dẫn của Prosurge.
- Tiết diện dây tiếp địa tối thiểu 2.5mm².
- Chỉ sử dụng cho hệ thống PoE 48V, không thay thế cho dòng Ethernet 5V.
